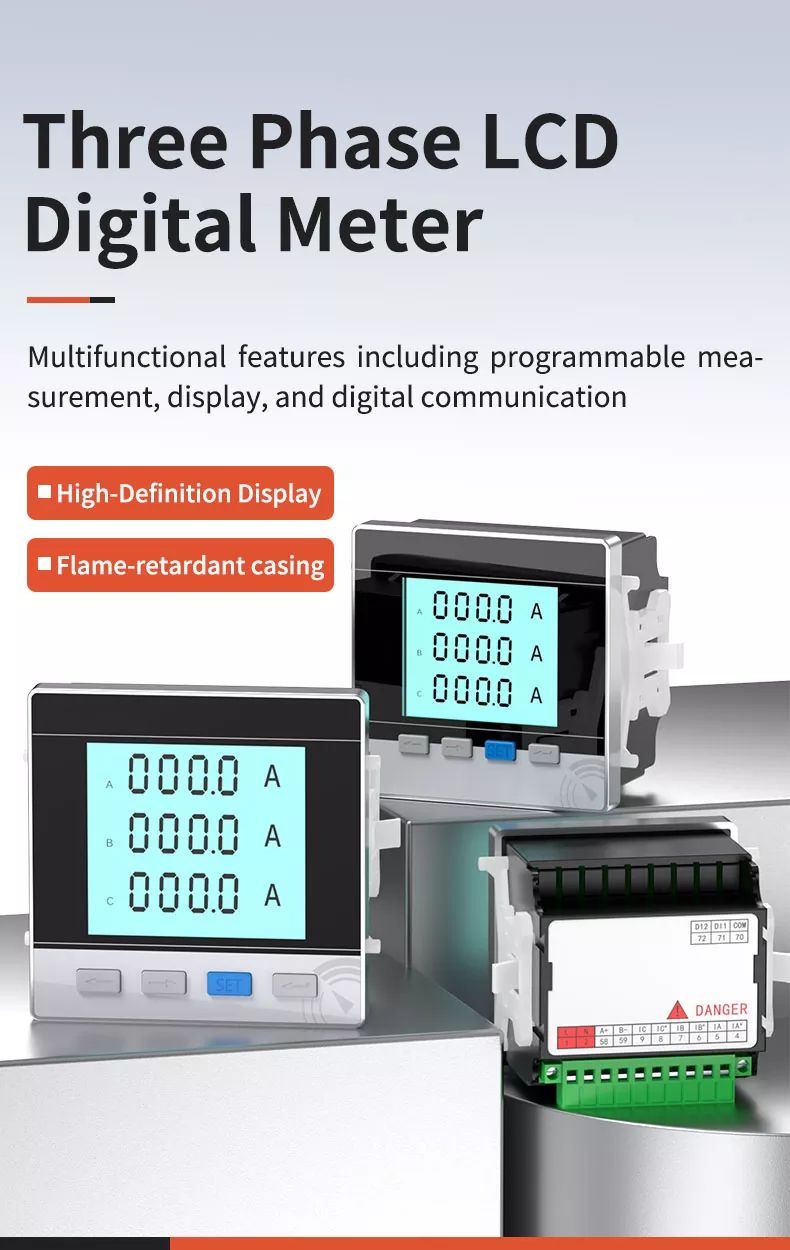

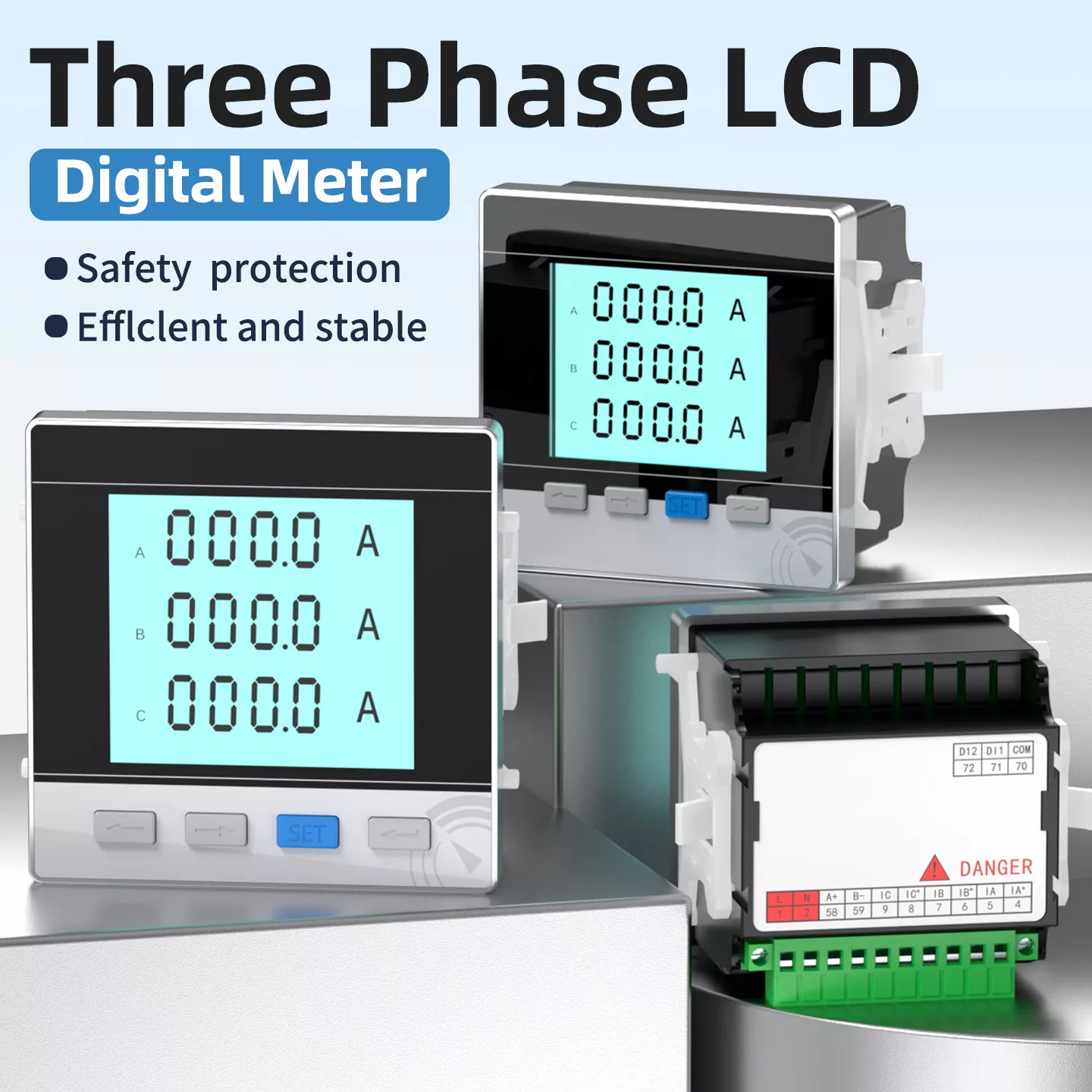

عداد رقمي LCD ثلاثي الطور

يعد جهاز القياس الرقمي LCD ثلاثي الطور الخاص بنا حلاً ذكيًا لمراقبة أنظمة الطاقة ثلاثية الطور، ودمج القياس القابل للبرمجة، والعرض في الوقت الفعلي، والاتصالات الرقمية لتوفير مراقبة شاملة للجهد والتيار والطاقة والطاقة والتردد وعامل الطاقة. إنها تعتمد رقائق مستوردة عالية الجودة وتكنولوجيا لحام متكاملة لضمان دقة 0.5 مستوى وأداء مستقر، في حين أن غلاف ABS المقاوم للهب يوفر مقاومة قوية للتأثير والتآكل للاستخدام الموثوق به على المدى الطويل في البيئات الصناعية الصعبة. يتم تطبيقه على نطاق واسع في الأتمتة الصناعية، وتوزيع الطاقة، وأنظمة إدارة الطاقة لتوفير مراقبة دقيقة ومستقرة للمعلمات الكهربائية.

مقدمة عن الشركة

ملتزمون بتقديم خدمات شاملة للتحكم في الأتمتة الصناعية. تلبية احتياجات جميع جوانب نظام الطاقة مع توزيع ذكي للطاقة دقيق وموثوق وموفر للطاقة وصديق للبيئة المنتجات. نحن نلتزم بمراقبة الجودة الصارمة بدءًا من البحث والتطوير وحتى الإنتاج، مما يضمن تلبية كل منتج للمعايير الدولية المعايير، ونسعى جاهدين لنكون شريكًا موثوقًا به للعملاء العالميين في صناعة معدات القياس الكهربائية.

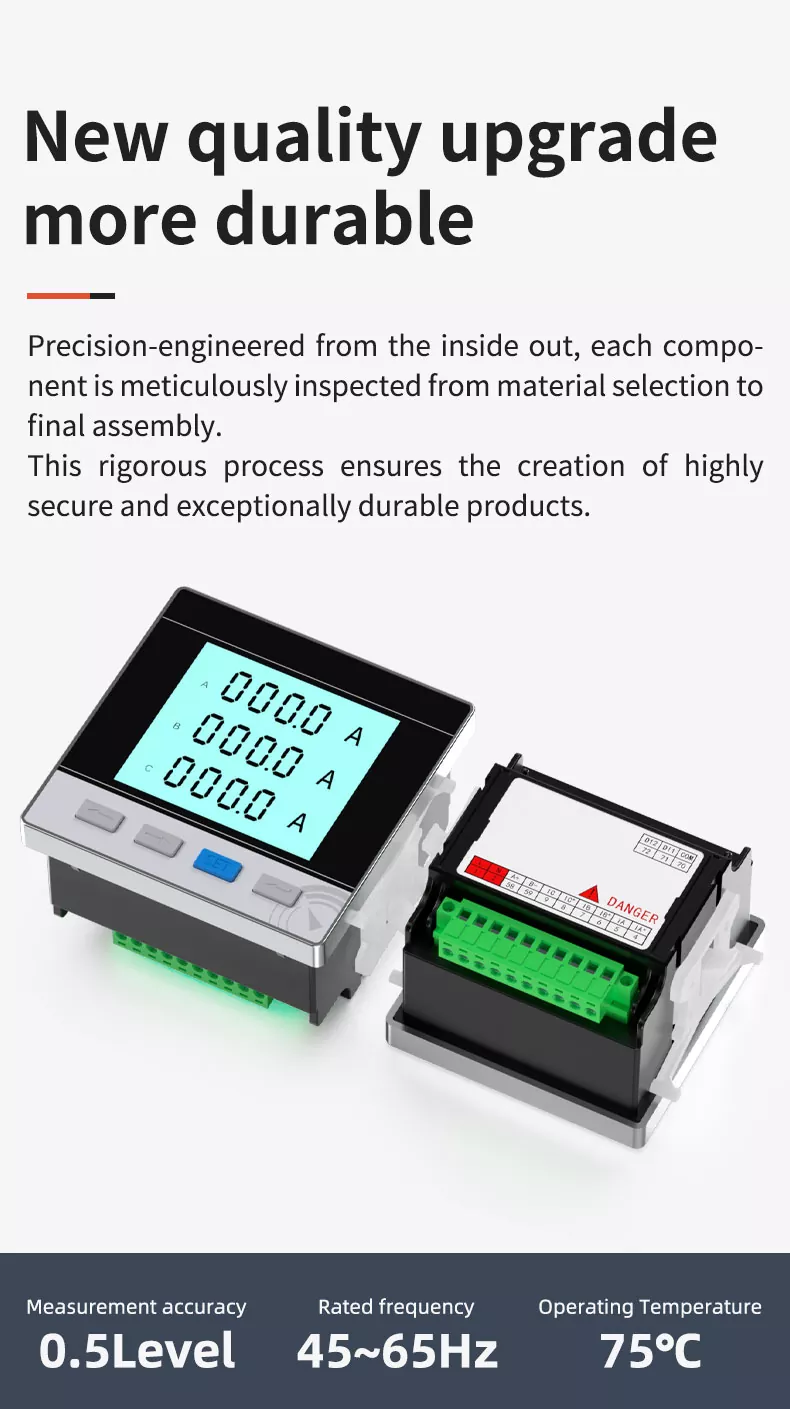

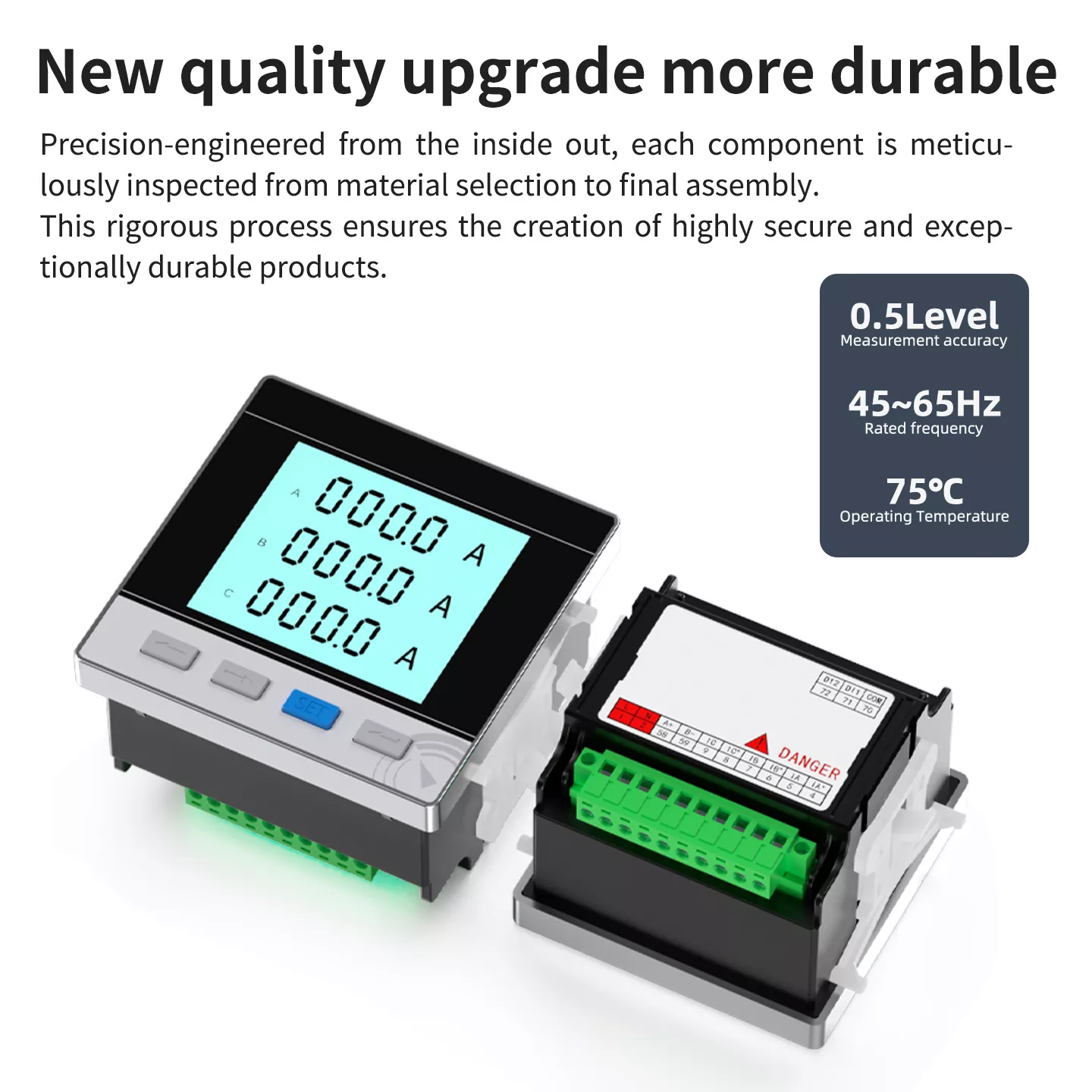

ترقية جديدة للجودة وأكثر متانة

لقد خضع جهاز القياس الرقمي LCD ثلاثي المراحل الخاص بنا إلى ترقية الجودة الكاملة. تم تصميمها بدقة من الداخل إلى الخارج، لكل منها يتم فحص المكون بدقة بدءًا من اختيار المواد وحتى التجميع النهائي. نحن نستخدم رقائق مستوردة عالية الجودة وتكنولوجيا اللحام المتكاملة لضمان القياس الدقيق والأداء المستقر. القشرة مصنوعة من مادة ABS عالية القوة مقاومة للهب، وهي مضادة للشيخوخة، ومقاومة للتآكل، ومقاومة للصدمات، ومثبطة للهب. يخضع كل منتج لاختبار التقادم الصارم ومعايرة الدقة واختبار تحمل الجهد قبل مغادرة المصنع. يمكنها العمل بثبات لفترة طويلة في البيئات الصناعية القاسية، مع أداء أمان أقوى ولمدة أطول خدمة الحياة.

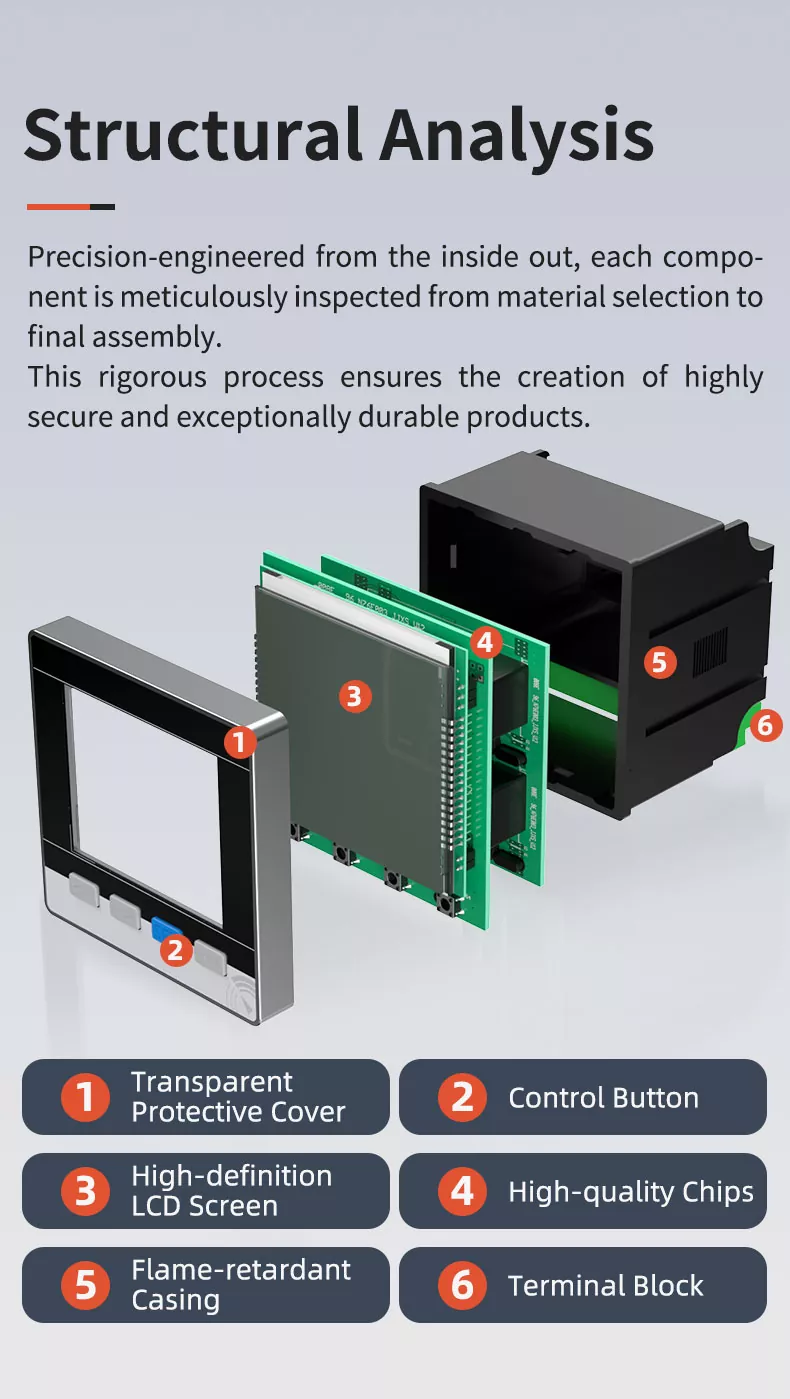

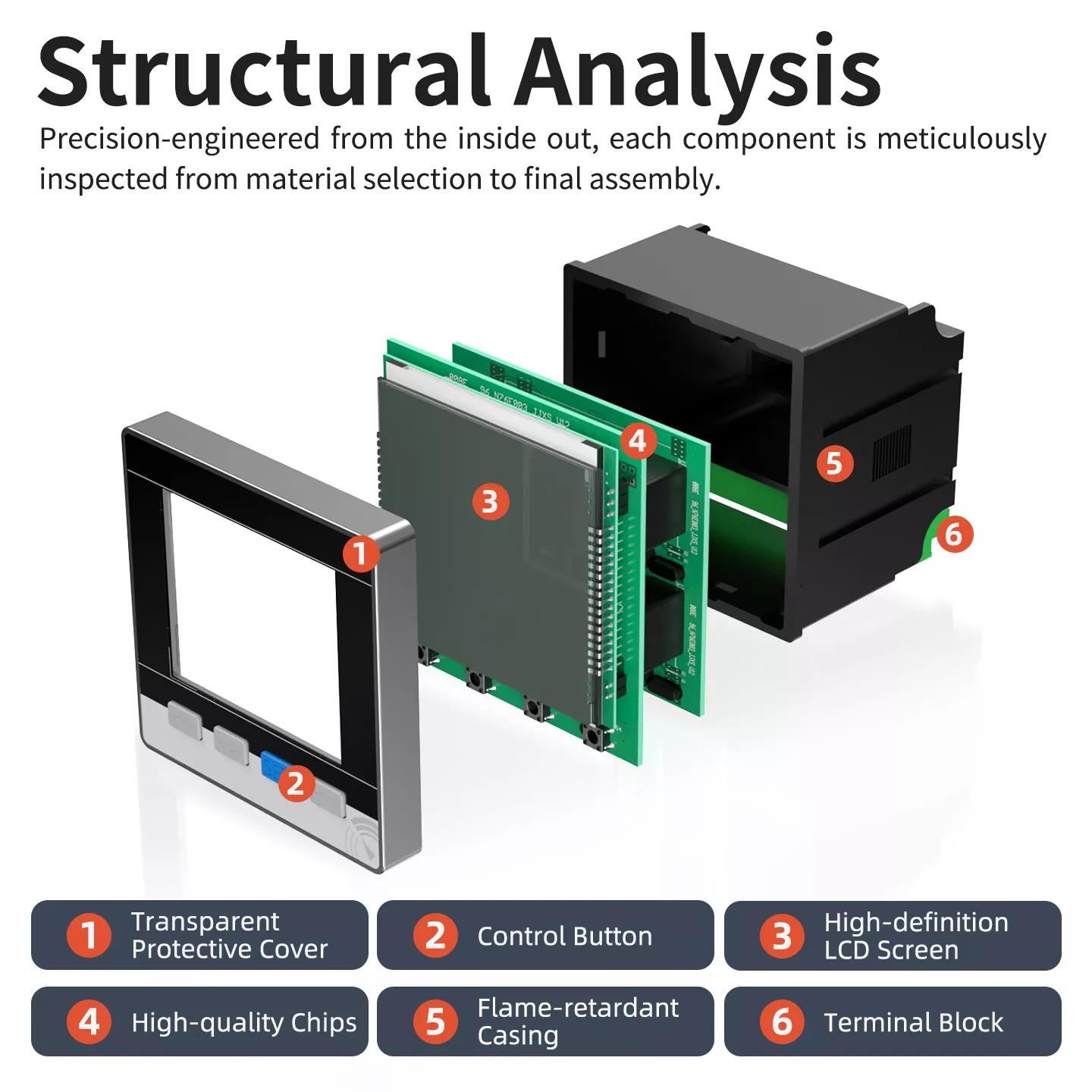

التحليل الهيكلي

يعتمد جهاز القياس هيكلًا مدمجًا وعلميًا، يتضمن 6 مكونات أساسية:

غطاء حماية شفاف: يحمي الشاشة من الغبار والأضرار المادية، مما يضمن الوضوح على المدى الطويل.

زر التحكم: حساس وسريع الاستجابة، ويدعم إعداد المعلمات، والاستعلام عن البيانات، والتنقل في القائمة.

شاشة LCD عالية الوضوح: شاشة عرض كبيرة للأحرف، وتصور واضح للبيانات، وقدرة قوية على مقاومة التداخل.

رقائق عالية الجودة: رقائق مستوردة مع لحام متكامل، مما يضمن دقة قياس بمستوى 0.5 وأداء مستقر.

غلاف مثبطات اللهب: بلاستيك هندسي عالي القوة، مضاد للشيخوخة، مقاوم للتآكل، يوفر حماية موثوقة للسلامة.

كتلة المحطة: مادة عالية التوصيل، تركيب ثابت، أسلاك بسيطة، مع مقاومة قوية للحمل الزائد ومقاومة التآكل.

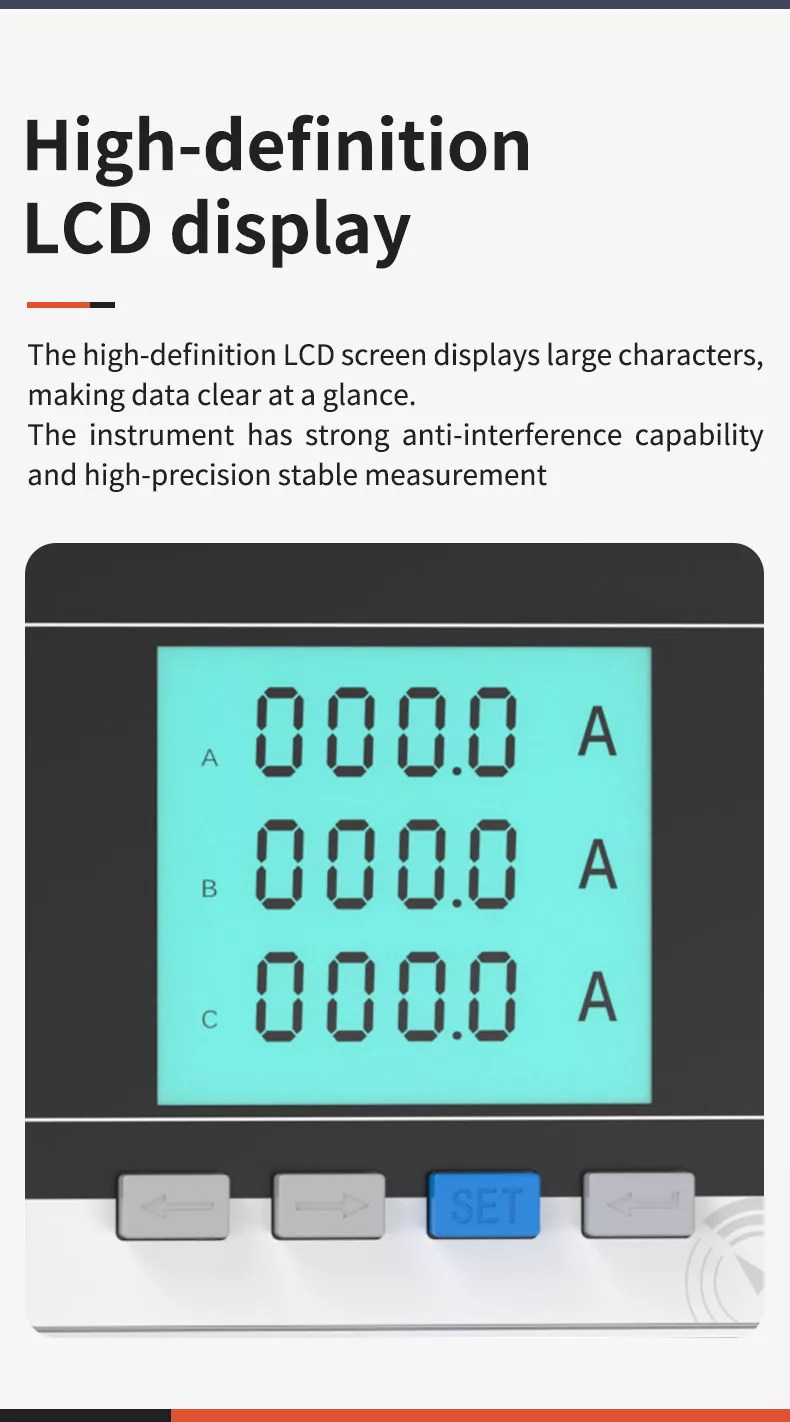

شاشة LCD عالية الوضوح

تم تجهيز جهاز القياس الخاص بنا بشاشة LCD عالية الوضوح مع شاشة عرض كبيرة الحجم. البيانات واضحة في لمحة، مما يتيح سهولة القراءة في زوايا التثبيت المختلفة. الصك لديه قدرة قوية مضادة للتدخل و قياس مستقر عالي الدقة، مما يضمن مراقبة دقيقة وموثوقة لمعلمات الطاقة حتى في المجمع البيئات الصناعية.

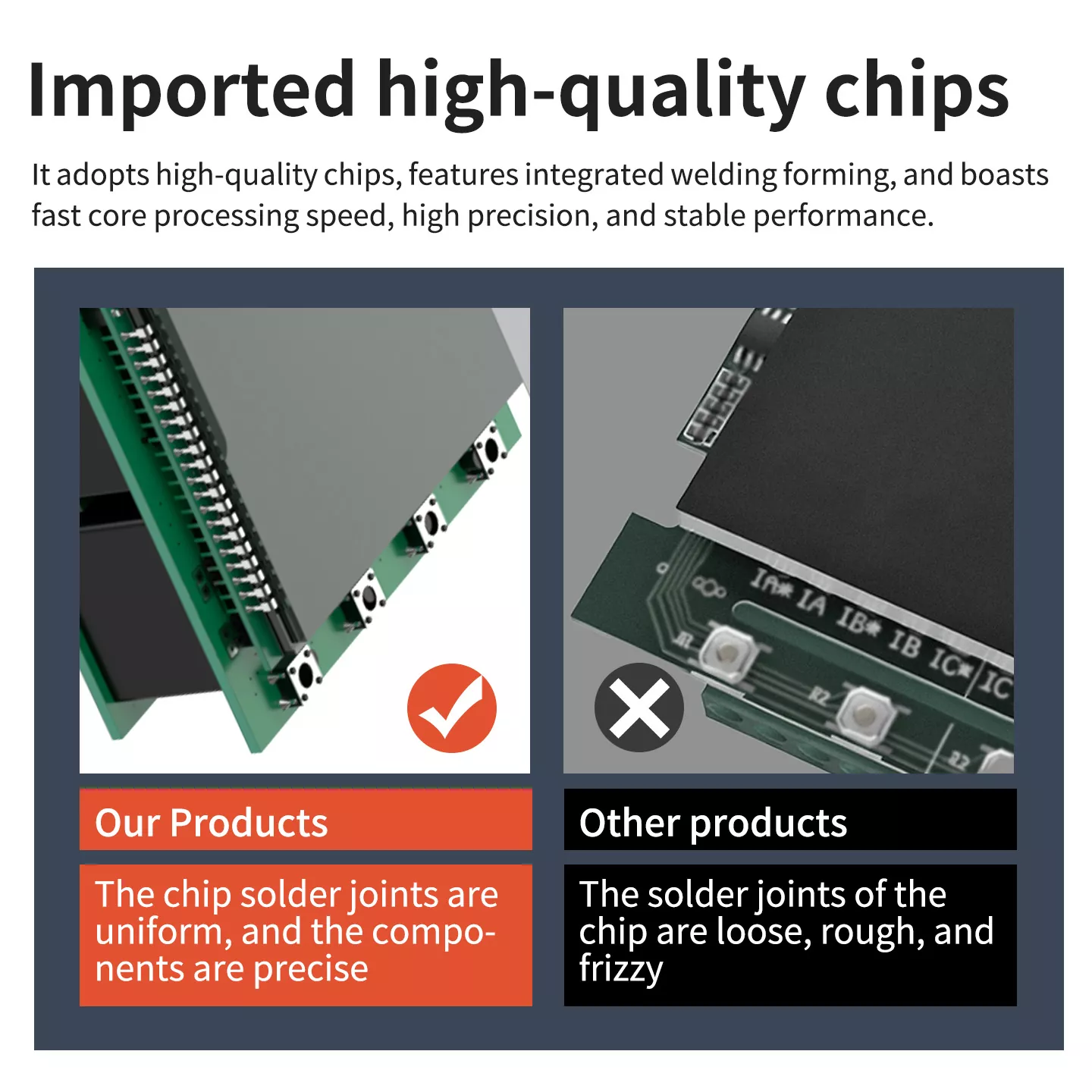

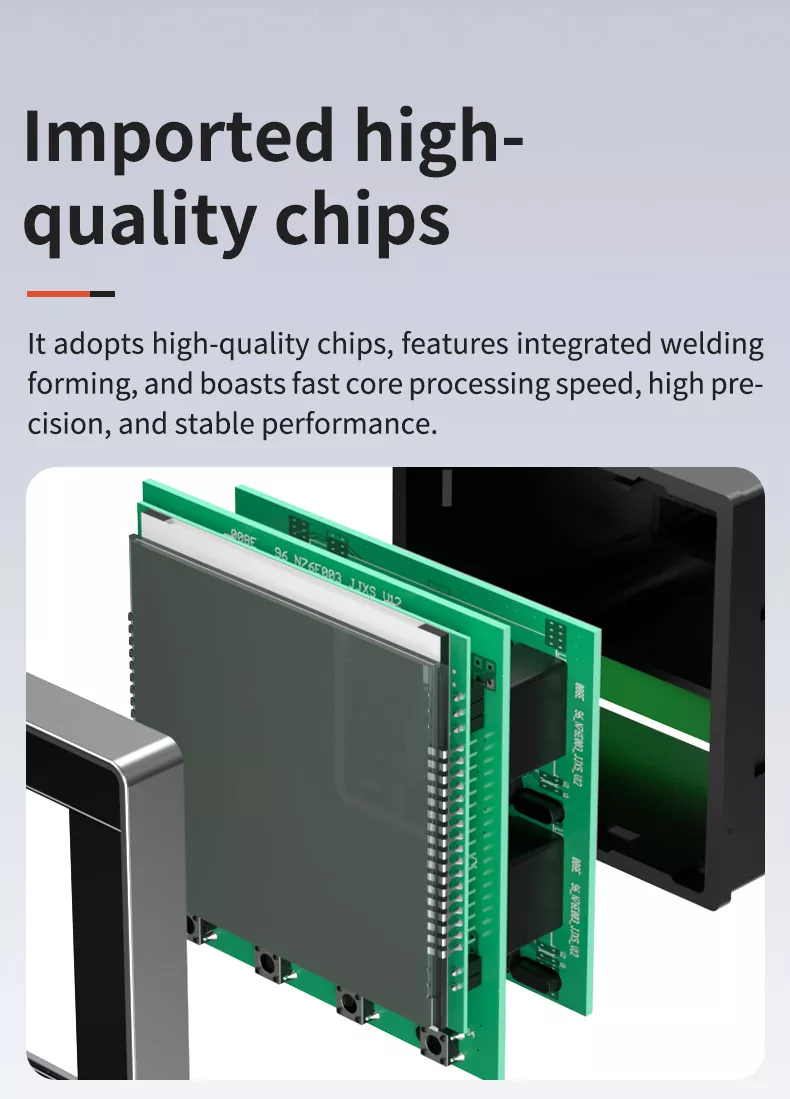

رقائق مستوردة عالية الجودة

باستخدام رقائق مستوردة عالية الجودة وتكنولوجيا اللحام المتكاملة، فإنه يضمن سرعة معالجة أساسية عالية الدقة والأداء المستقر. تصل دقة القياس إلى مستوى 0.5، مما يتوافق مع المعايير الصناعية الدولية معايير القياس. بالمقارنة مع المنتجات الأخرى، فإن وصلات لحام الرقائق الخاصة بنا تكون موحدة ودقيقة، مما يمنع الارتخاء، وصلات خشنة ومجعدة، مما يضمن التشغيل المستقر لجهاز القياس على المدى الطويل.

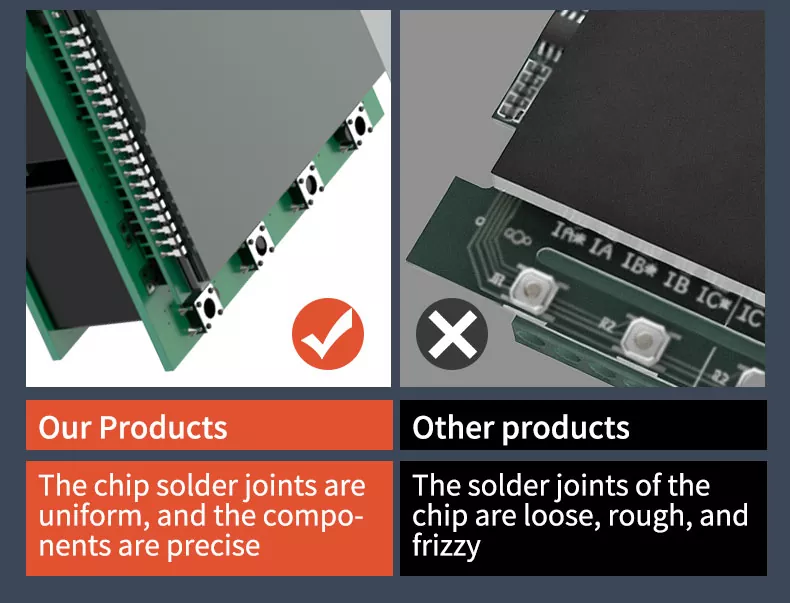

منتجاتنا مقابل. منتجات أخرى

الميزة الأساسية

1. دقة عالية: دقة قياس 0.5 مستوى، مما يضمن مراقبة دقيقة لمعلمات الطاقة الشاملة.

2. غلاف مثبطات اللهب: مادة ABS عالية القوة، تمنع بشكل فعال الحرائق الناجمة عن الدوائر القصيرة والأحمال الزائدة.

3. تركيب سهل: تركيب سهل التركيب، خيارات متعددة لحجم اللوحة، أسلاك بسيطة، نشر سريع.

4. أداء مستقر: رقائق مستوردة عالية الجودة، لحام متكامل، قدرة قوية ضد التداخل، مناسبة للقسوة البيئات.

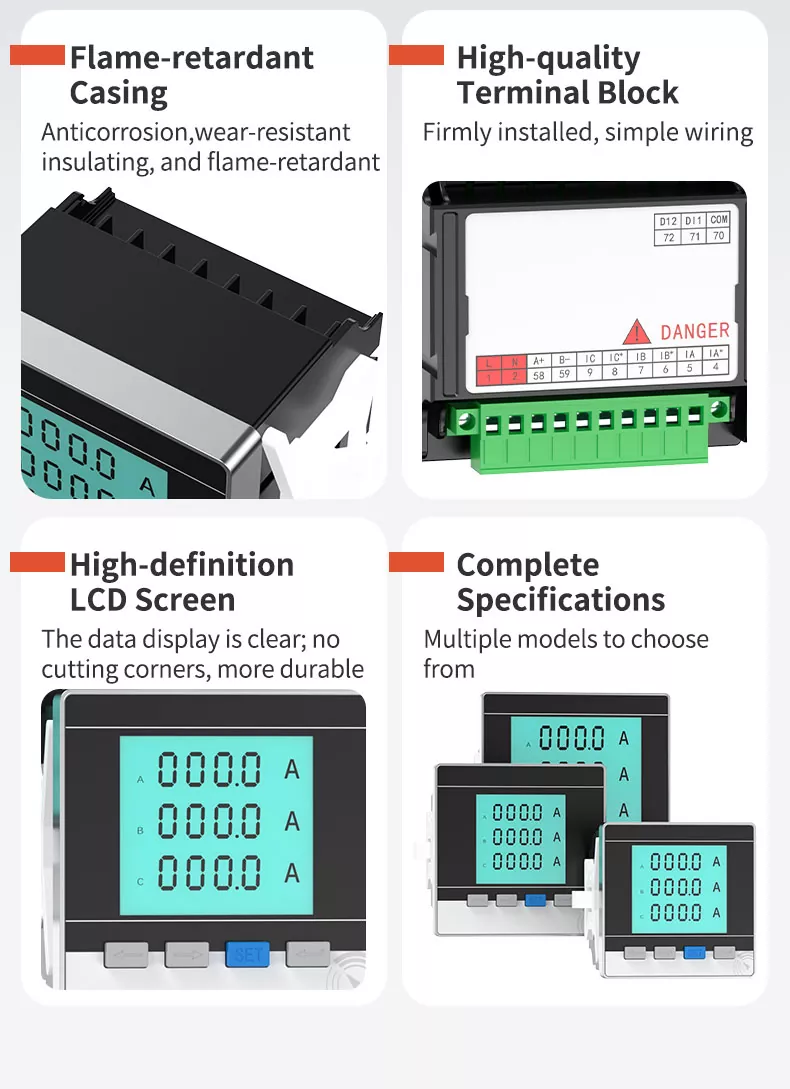

أربع نقاط بيع أساسية

• غلاف مثبطات اللهب: مقاومة للتآكل، ومقاومة للاهتراء، وعازلة، ومثبطة للهب، مما يضمن الاستخدام الآمن على المدى الطويل.

• كتلة طرفية عالية الجودة: مثبت بإحكام، أسلاك بسيطة، موصلية جيدة، مقاومة عالية للتآكل، مما يضمن نقل آمن للتيار.

• شاشة LCD عالية الوضوح: عرض بيانات واضح، أحرف كبيرة، بدون زوايا مقطوعة، أكثر متانة، سهلة القراءة.

• مواصفات كاملة: خيارات متعددة لحجم اللوحة (72 × 72 مم / 80 × 80 مم / 96 × 96 مم)، لتلبية احتياجات ظروف العمل المختلفة.

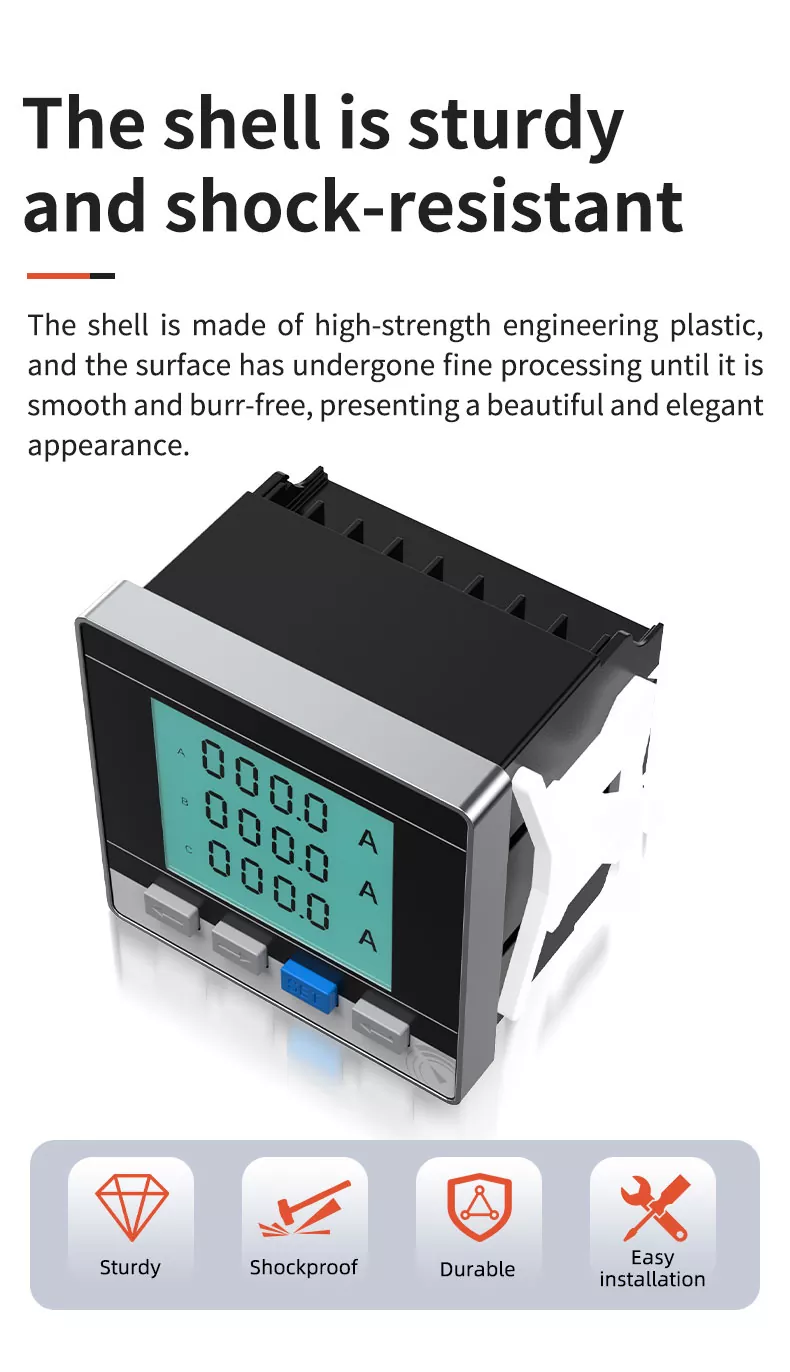

الهيكل متين ومقاوم للصدمات

الغلاف مصنوع من البلاستيك الهندسي عالي القوة، وقد خضع السطح لمعالجة دقيقة حتى يصبح كذلك ناعم وخالي من الاختباء، مما يوفر مظهرًا جميلاً وأنيقًا. لديها مقاومة ممتازة للصدمات والضغط المقاومة، يمكن أن تقاوم الاصطدام اليومي والاهتزاز الميكانيكي، ولن تتشوه أو تتلف. المادة هي مقاومة للتآكل ومضادة للشيخوخة، ومناسبة للاستخدام المستقر على المدى الطويل في مختلف البيئات الصناعية المعقدة، مع نطاق درجة حرارة التشغيل من -20 إلى 70 درجة مئوية.

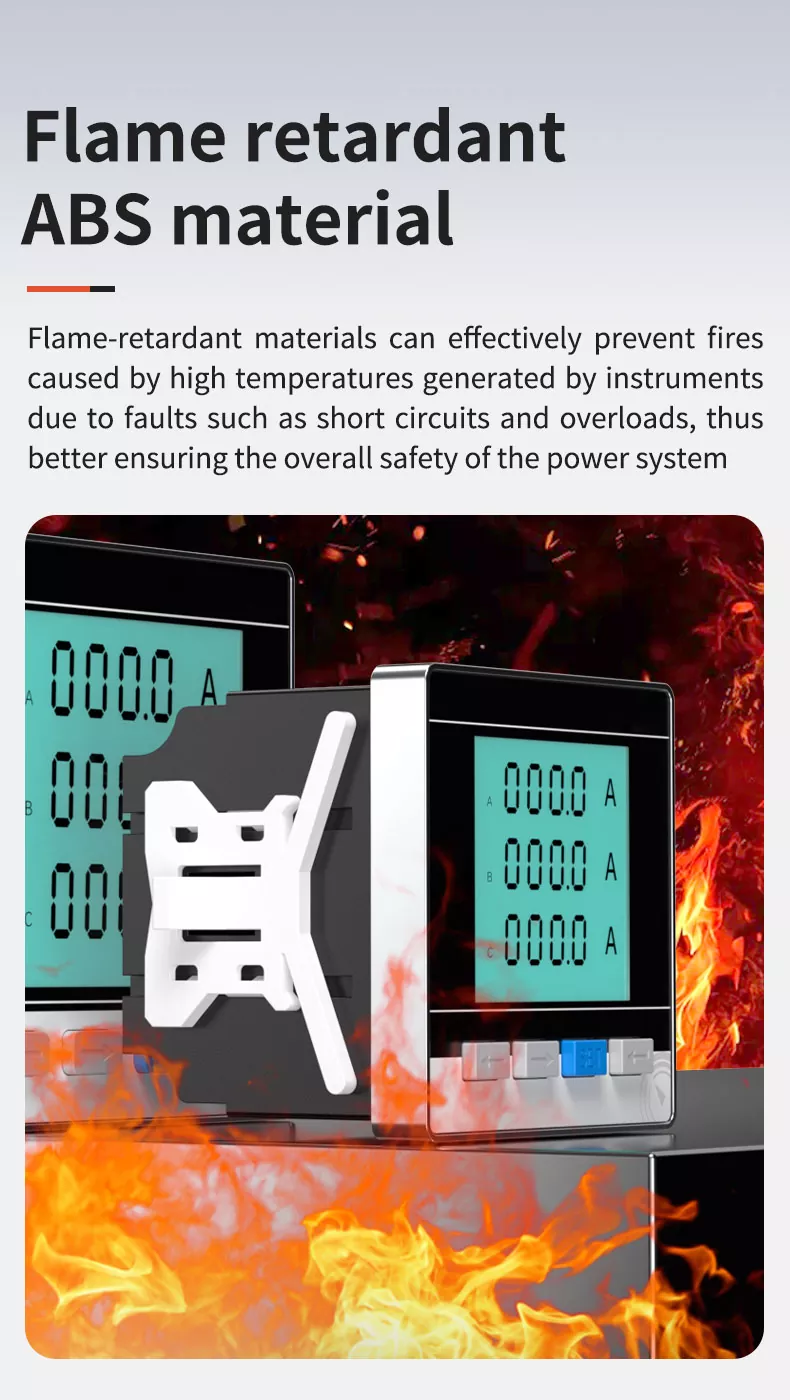

مادة ABS مقاومة للهب

يعتمد الغلاف على بلاستيك هندسي ABS عالي الأداء ومثبط للهب مع مثبطات اللهب الممتازة خصائص العزل. يمكن أن يمنع الاحتراق بشكل فعال ويمنع الحرائق الناجمة عن درجات الحرارة المرتفعة بواسطة الأدوات بسبب الأعطال مثل الدوائر القصيرة والأحمال الزائدة، وبالتالي ضمان السلامة العامة بشكل أفضل نظام الطاقة. المادة أيضًا مضادة للتآكل ومضادة للشيخوخة، مع عمر خدمة طويل.

كتلة طرفية عالية الجودة

باستخدام كتل طرفية عالية الجودة، فإنه لا يضمن التوصيل القوي فحسب، بل يقلل أيضًا من الخسائر. الأسلاك هي بسيطة، مما يسمح بالتركيب السهل والسريع. الكتل الطرفية مثبتة بإحكام، وليس من السهل أن تفقد تحتها اهتزاز طويل الأمد، مع مقاومة جيدة للتآكل ومقاومة التحميل الزائد، مما يضمن التشغيل الآمن والموثوق للمنتج متر.

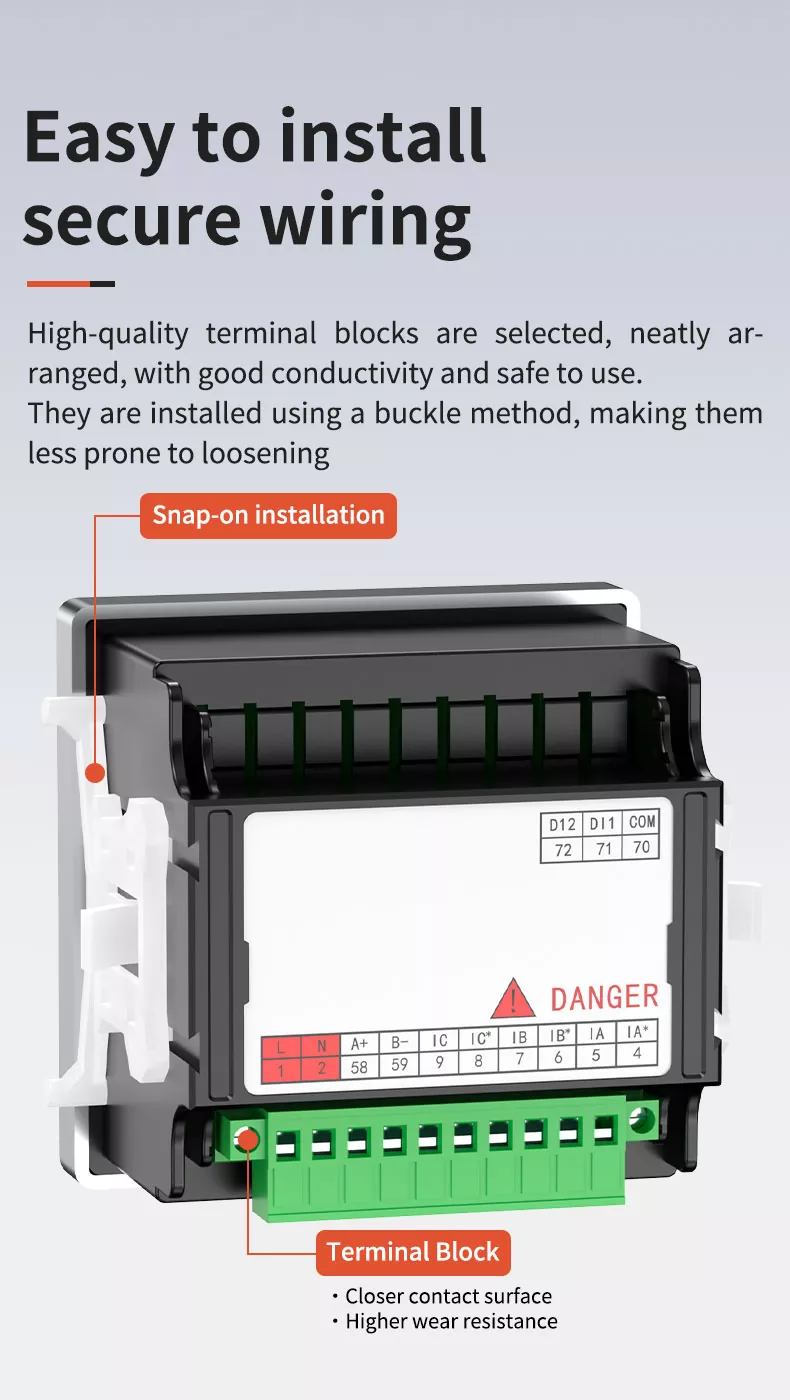

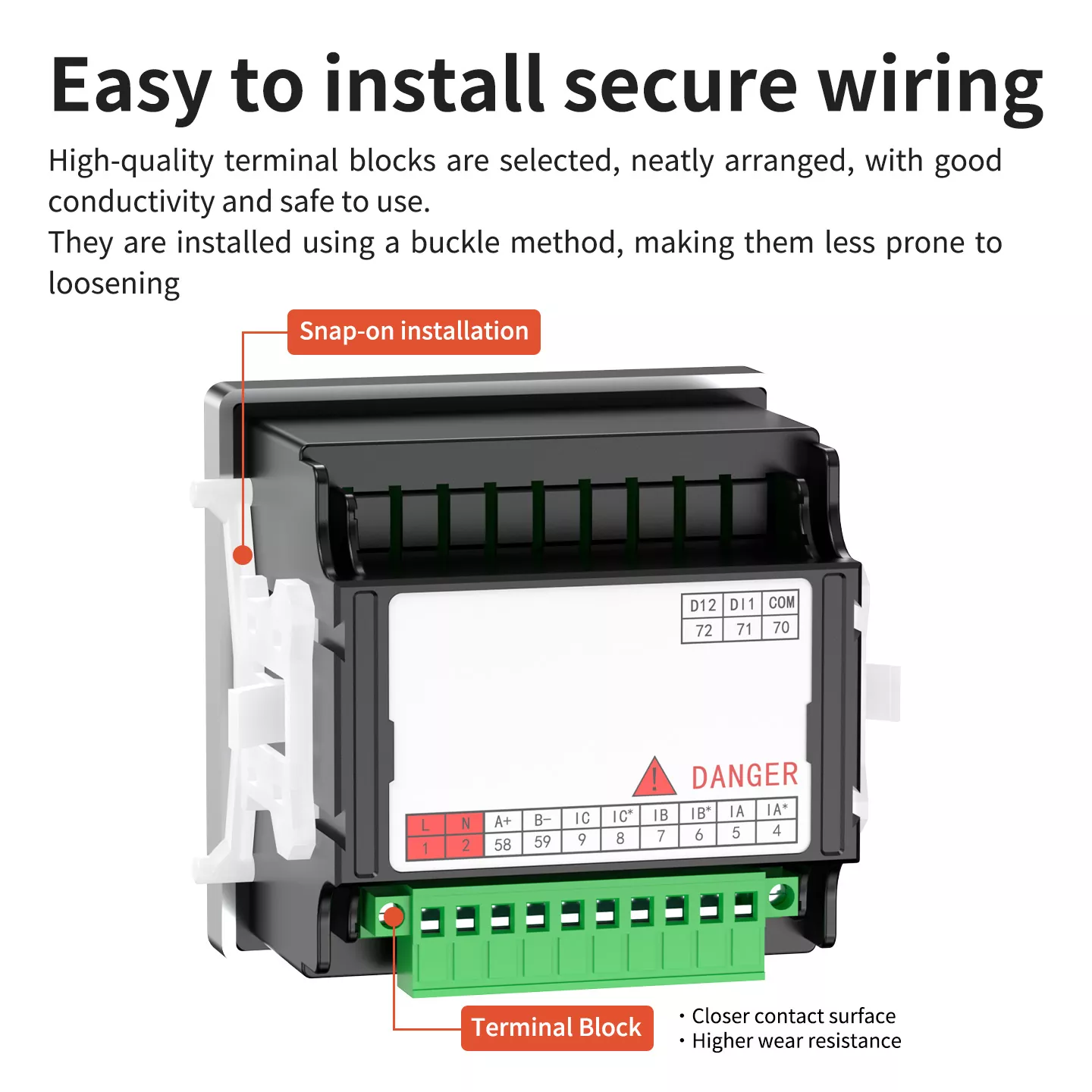

سهل التركيب وتأمين الأسلاك

يستخدم جهاز القياس تركيبًا سهلاً وسريعًا، ولا يحتاج إلى أدوات معقدة. الجودة العالية تم ترتيب الكتل الطرفية بشكل أنيق، مع موصلية جيدة وآمنة للاستخدام. تخطيط المحطة واضح، مع وضع علامات موحدة، وتجنب الأسلاك الخاطئة بشكل فعال. وهو متوافق مع خزانات التوزيع المختلفة و المعدات الكهربائية، مناسبة للنشر السريع في سيناريوهات مختلفة.

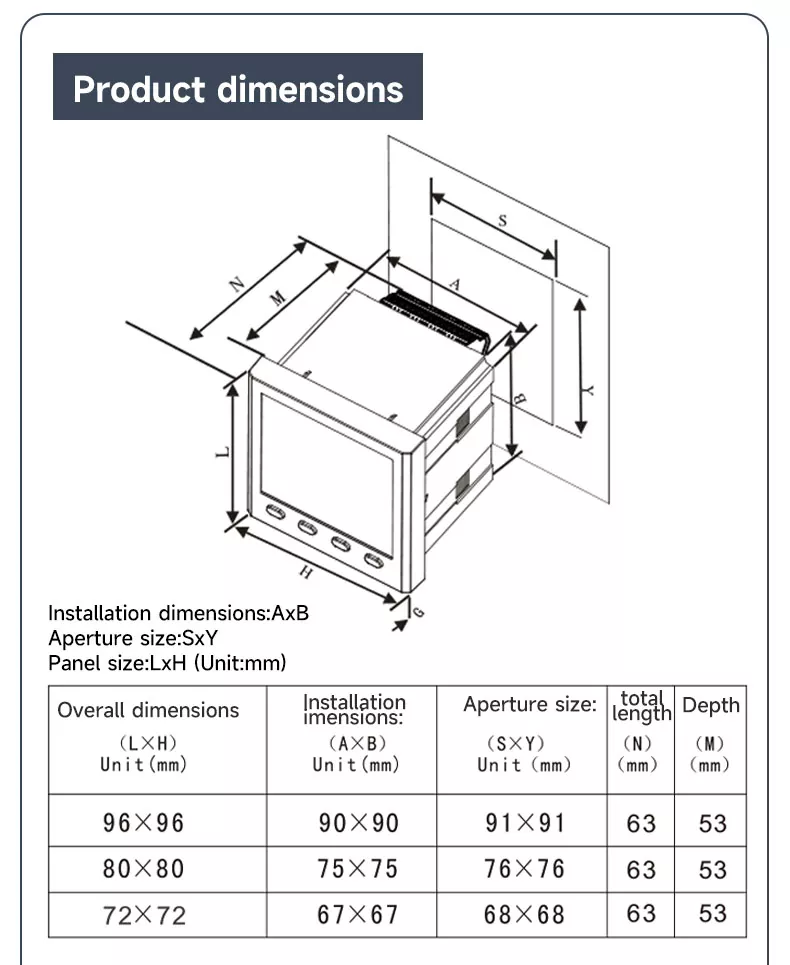

أبعاد المنتج

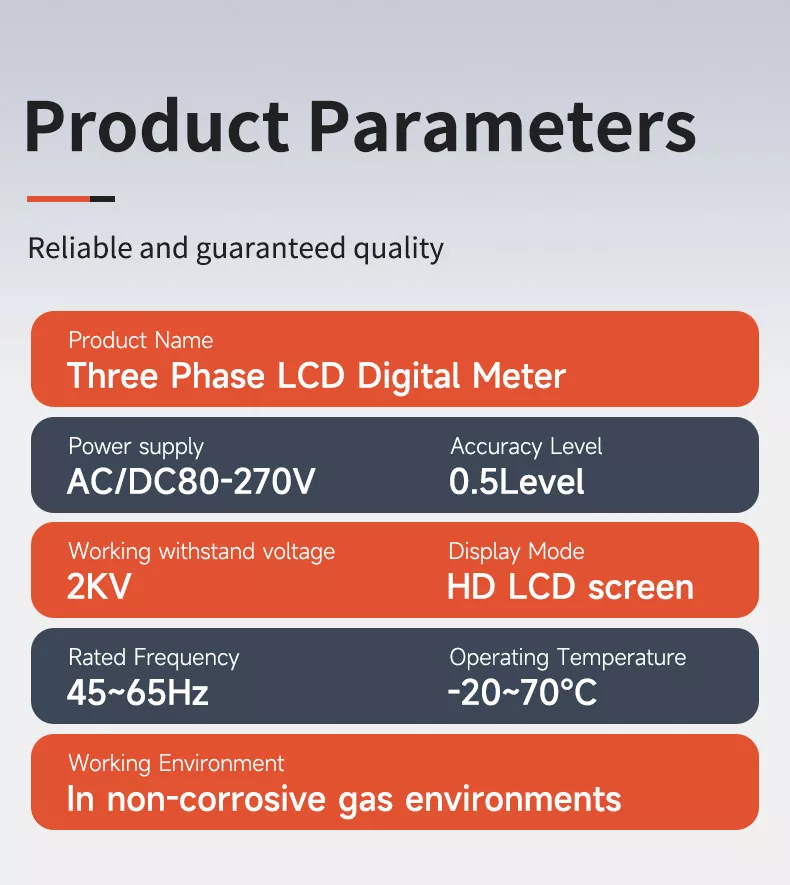

معلمات المنتج

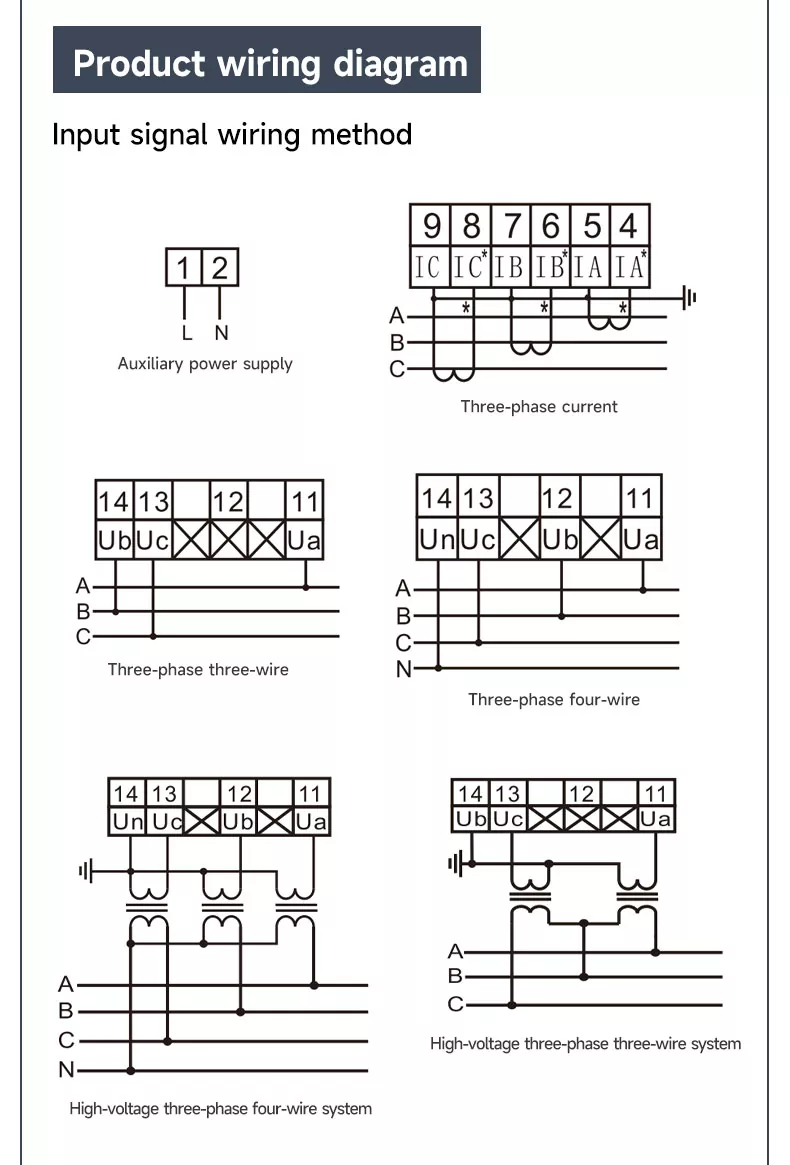

مخطط الأسلاك والتعليمات

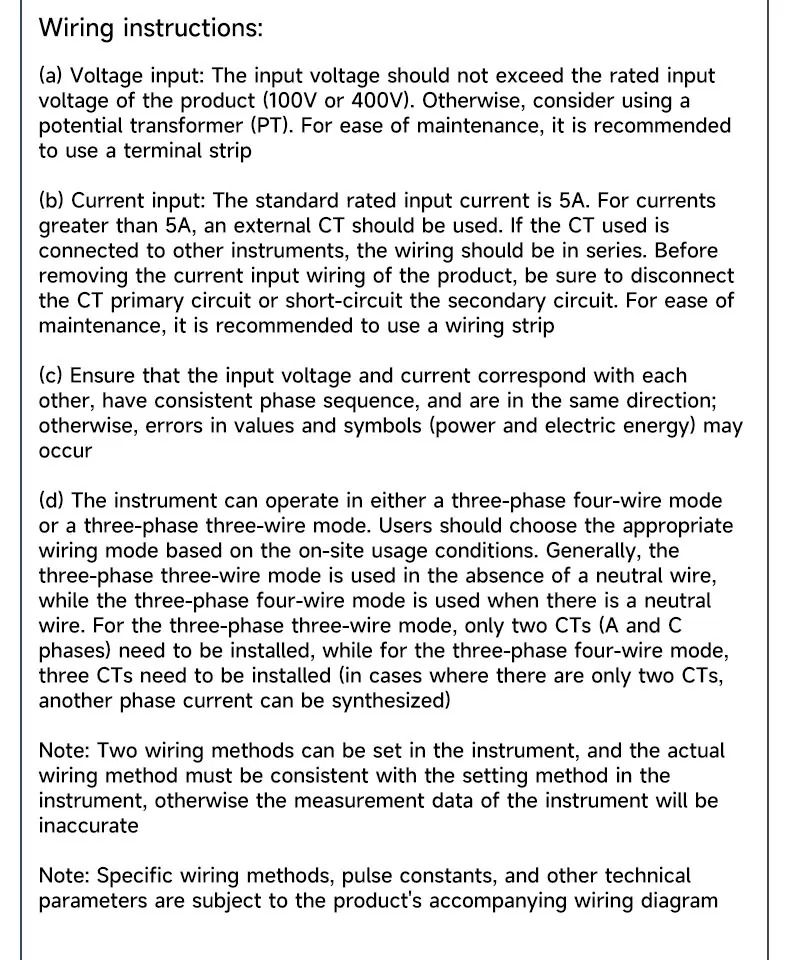

تعليمات الأسلاك

مدخلات الجهد: يجب ألا يتجاوز جهد الإدخال جهد الإدخال المقدر (100 فولت أو 400 فولت). خلاف ذلك، فكر في استخدام الإمكانات محول (بت).

المدخلات الحالية: تيار الإدخال القياسي هو 5A. بالنسبة للتيارات الأكبر من 5A، يجب استخدام CT خارجي. تأكد من التصوير المقطعي يتم قصر الدوائر الثانوية قبل إزالة الأسلاك.

تسلسل المرحلة: تأكد من أن جهد الإدخال والتيار يتوافقان مع بعضهما البعض، وأن لهما تسلسل طور ثابت، وأنهما في وضع التشغيل نفس الاتجاه.

أوضاع الأسلاك: يدعم تكوينات ثلاثية الأسلاك وثلاثية الطور بأربعة أسلاك؛ اضبط الوضع في جهاز القياس ليتناسب الأسلاك الفعلية.

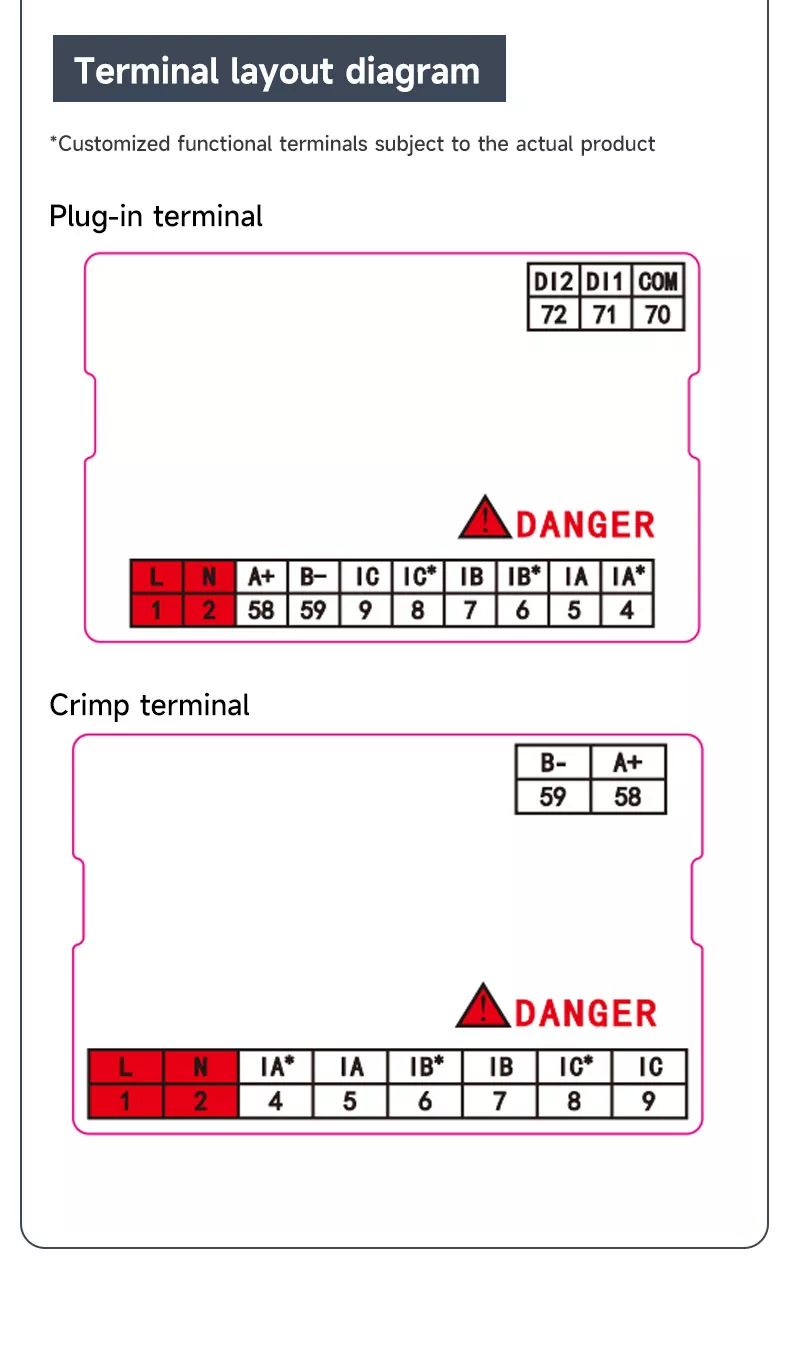

تخطيط المحطة

• محطة المكونات الإضافية: يشمل مدخلات الطاقة L/N، وDI/DO الرقمي I/O، واتصال RS485 (A+/B-)، ومدخلات الجهد/التيار (UA/UB/UC/UN، IA/IB/IC).

• محطة تجعيد: مُحسّن للتوصيلات المباشرة، مع محطات طاقة واتصالات وقياس ذات علامات واضحة.

شهادة رسمية

لقد اجتاز جهاز القياس الرقمي LCD ثلاثي المراحل الخاص بنا الاختبارات المعملية الاحترافية والشهادات، بما يتماشى مع المعايير الوطنية والمعايير الصناعية الدولية. تطبق عملية الإنتاج بأكملها رقابة صارمة على الجودة، بما في ذلك معايرة الدقة، وتحمل اختبار الجهد، واختبار الشيخوخة والروابط الأخرى، مما يضمن الدقة والسلامة والاستقرار من كل منتج. توفر الشهادة الرسمية ضمانًا قويًا للمشتريات بالجملة للعملاء العالميين تعاون طويل الأمد.

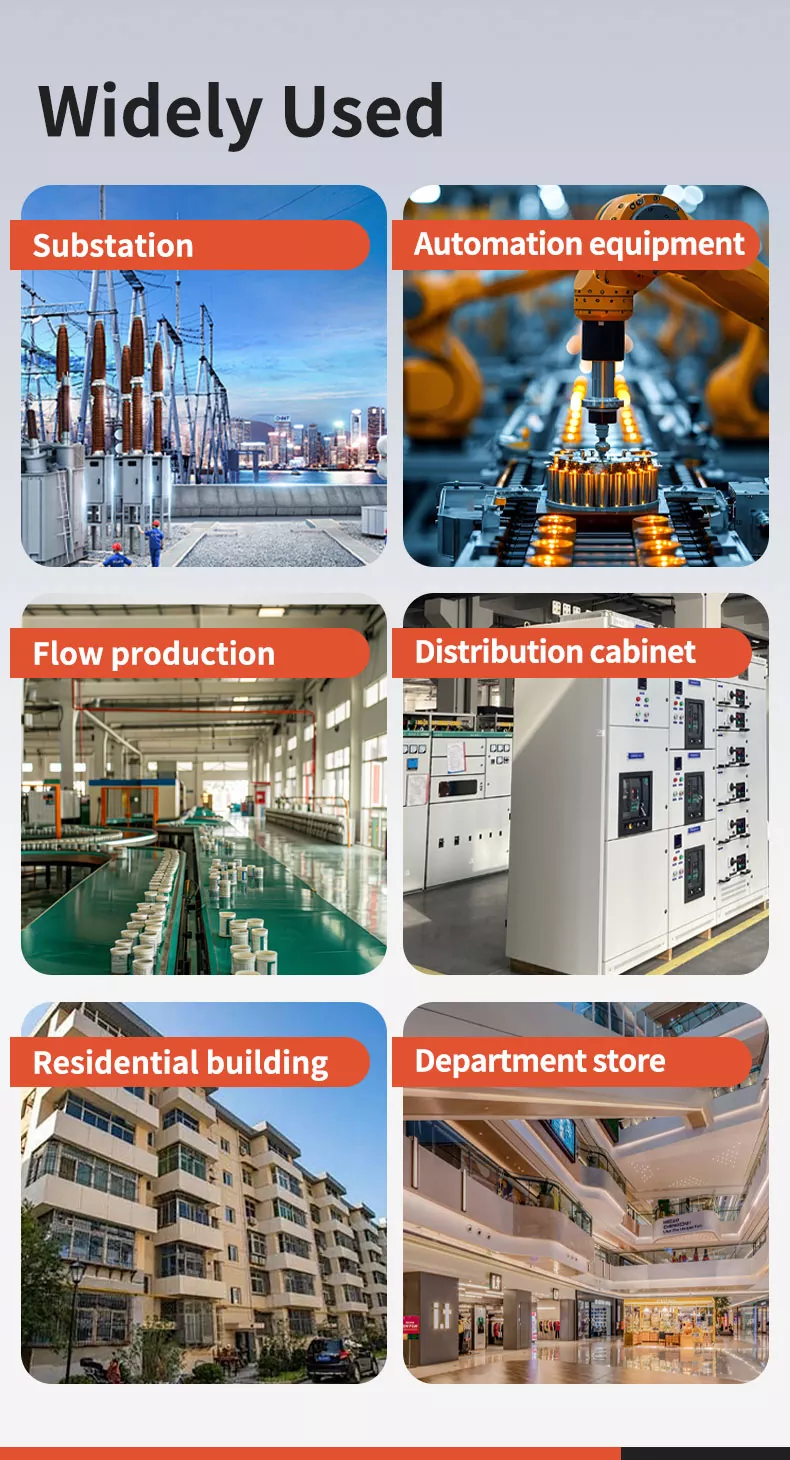

تستخدم على نطاق واسع

يتم استخدام جهاز القياس الرقمي LCD ثلاثي المراحل الخاص بنا على نطاق واسع في:

• محطة فرعية: مراقبة الطاقة في الوقت الحقيقي وإدارة الطاقة

• معدات التشغيل الآلي: التحكم في العمليات الصناعية ومراقبة معلمات الطاقة

• إنتاج التدفق: مراقبة وإدارة استهلاك الطاقة في المصنع

• خزانة التوزيع: مراقبة حمل نظام توزيع الجهد المنخفض

• مبنى سكني: شقة إدارة استخدام الطاقة المعقدة

• متجر متعدد الأقسام: قياس ومراقبة قوة المباني التجارية

التعليمات

1. ما هي الوظيفة الرئيسية للعداد الرقمي LCD ثلاثي الطور؟

يتم استخدامه بشكل رئيسي للمراقبة الشاملة لمعلمات الطاقة ثلاثية الطور، بما في ذلك الجهد والتيار والطاقة، الطاقة والتردد وعامل الطاقة، مع وظائف القياس والعرض والاتصالات الرقمية القابلة للبرمجة.

2. ما هي دقة القياس؟

إنها تعتمد دقة عالية بمستوى 0.5، والتي تلبي معايير القياس الصناعية الدولية، مما يضمن الدقة والدقة مراقبة موثوقة لمعلمات الطاقة.

3.ما هي أحجام اللوحات المتوفرة؟

نحن نقدم ثلاثة أحجام قياسية للوحات: 72×72 مم، 80×80 مم، و96×96 مم، مع فتحات التثبيت المقابلة للوفاء احتياجات تصميم خزانة مختلفة.

4. ما هي طريقة التثبيت؟

إنه يدعم تركيب اللوحة الإضافية، مع سهولة التركيب والتفكيك، ومناسب للتوزيع المتنوع الخزانات والمعدات الكهربائية.

5. هل يدعم الاتصالات عن بعد؟

نعم، فهو يتميز بمنفذ RS485 مع بروتوكول Modbus RTU للتكامل السلس في SCADA وإدارة الطاقة الأنظمة، مما يتيح المراقبة عن بعد وجمع البيانات.

6. ما هو نطاق درجة حرارة التشغيل؟

يمكن للمنتج أن يعمل بثبات عند -20 إلى 70 درجة مئوية، وهو مناسب لمختلف البيئات الصناعية الداخلية والخارجية.
