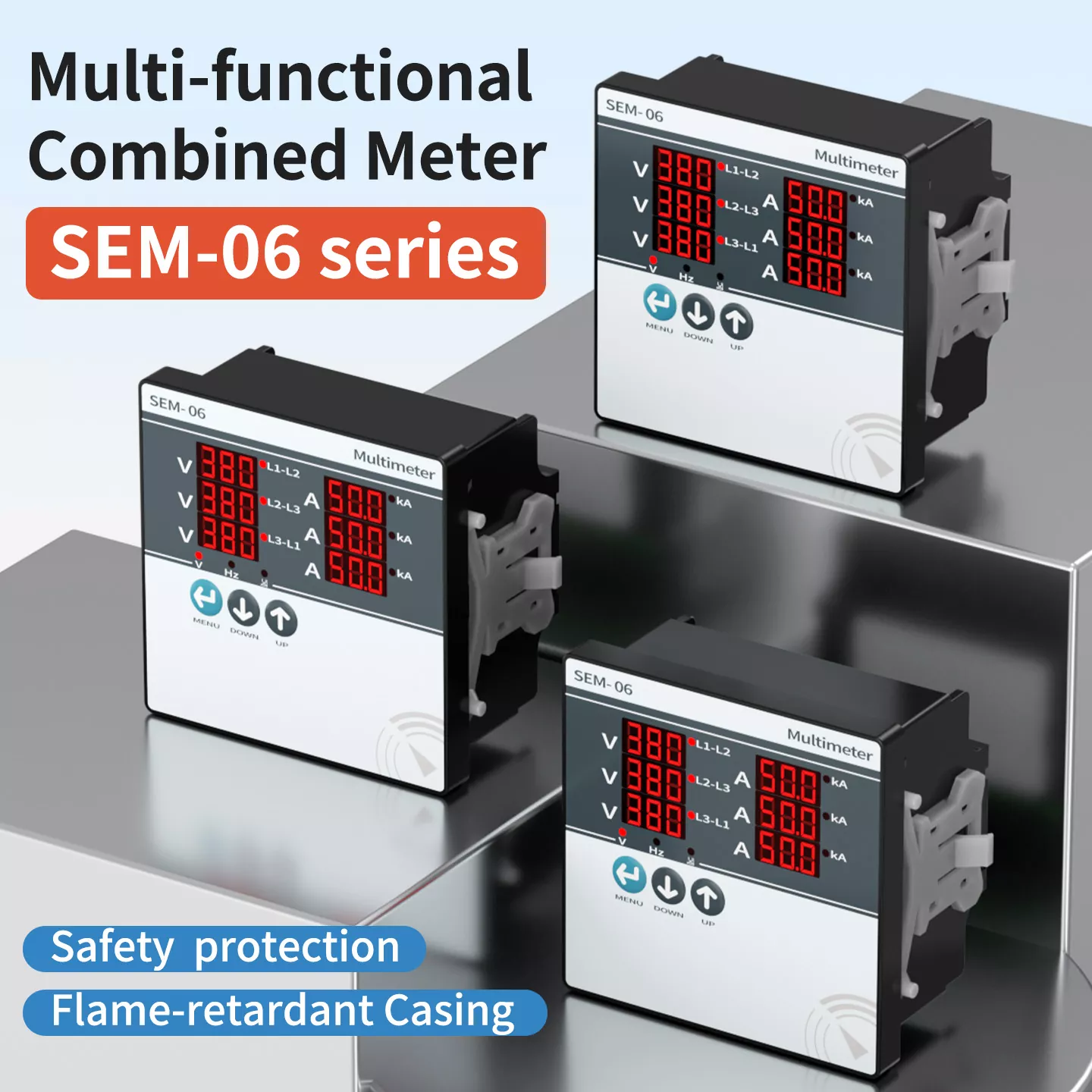

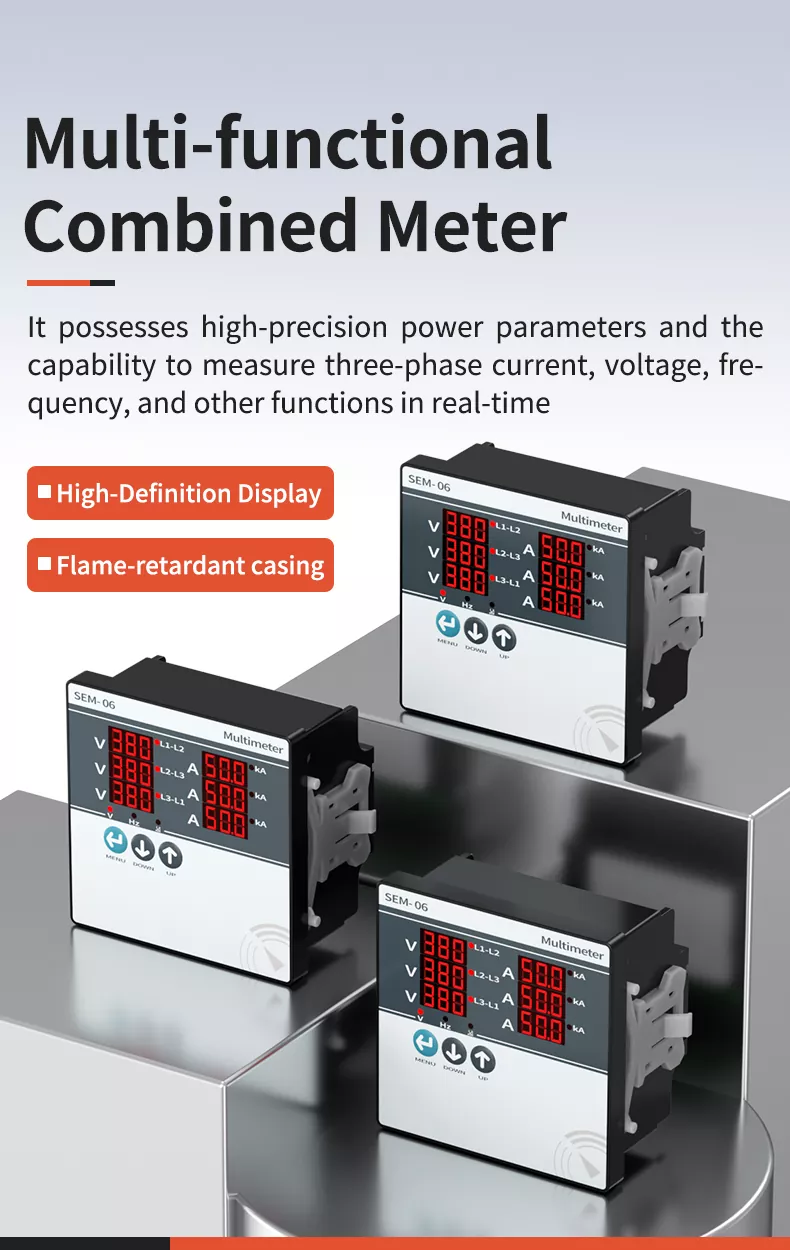

الSEM 06 جهاز قياس مشترك متعدد الوظائف من Eton، عبارة عن أداة مراقبة طاقة ثلاثية الطور بدرجة احترافية مصممة للقياس في الوقت الفعلي والتحكم في الأنظمة الكهربائية المعقدة. دمج تقنية شرائح SMT (تقنية التثبيت السطحي) المتقدمة و الدوائر المتكاملة، فإنه يحققدقة عالية 0.5 مستوى للمراقبة في الوقت الحقيقي لقيم الجهد ثلاثي الطور والتيار ثلاثي الطور وقيم التردد. مع أ شاشة LED كبيرة عالية الوضوح، وأزرار تحكم بديهية، وغلاف قوي مقاوم للهب، فهو يجمع بين أداء دقيق مع بساطة تشغيلية. إن تصميم التثبيت السهل والأبعاد القياسية يجعلها كذلك مناسب تمامًا للأتمتة الصناعية وخزائن التوزيع ومشاريع المحطات الفرعية لشبكة الطاقة، مما يوفر استقرارًا ودعم البيانات الموثوقة لإدارة نظام الطاقة.

مقدمة الشركة

ملتزمون بتقديم خدمات شاملة للتحكم في الأتمتة الصناعية. تلبية احتياجات جميع جوانب نظام الطاقة مع توزيع ذكي للطاقة دقيق وموثوق وموفر للطاقة وصديق للبيئة المنتجات. نحن نلتزم بمراقبة الجودة الصارمة بدءًا من البحث والتطوير وحتى الإنتاج، مما يضمن تلبية كل منتج للمعايير الدولية المعايير، ونسعى جاهدين لنكون شريكًا موثوقًا به للعملاء العالميين في صناعة معدات الطاقة.

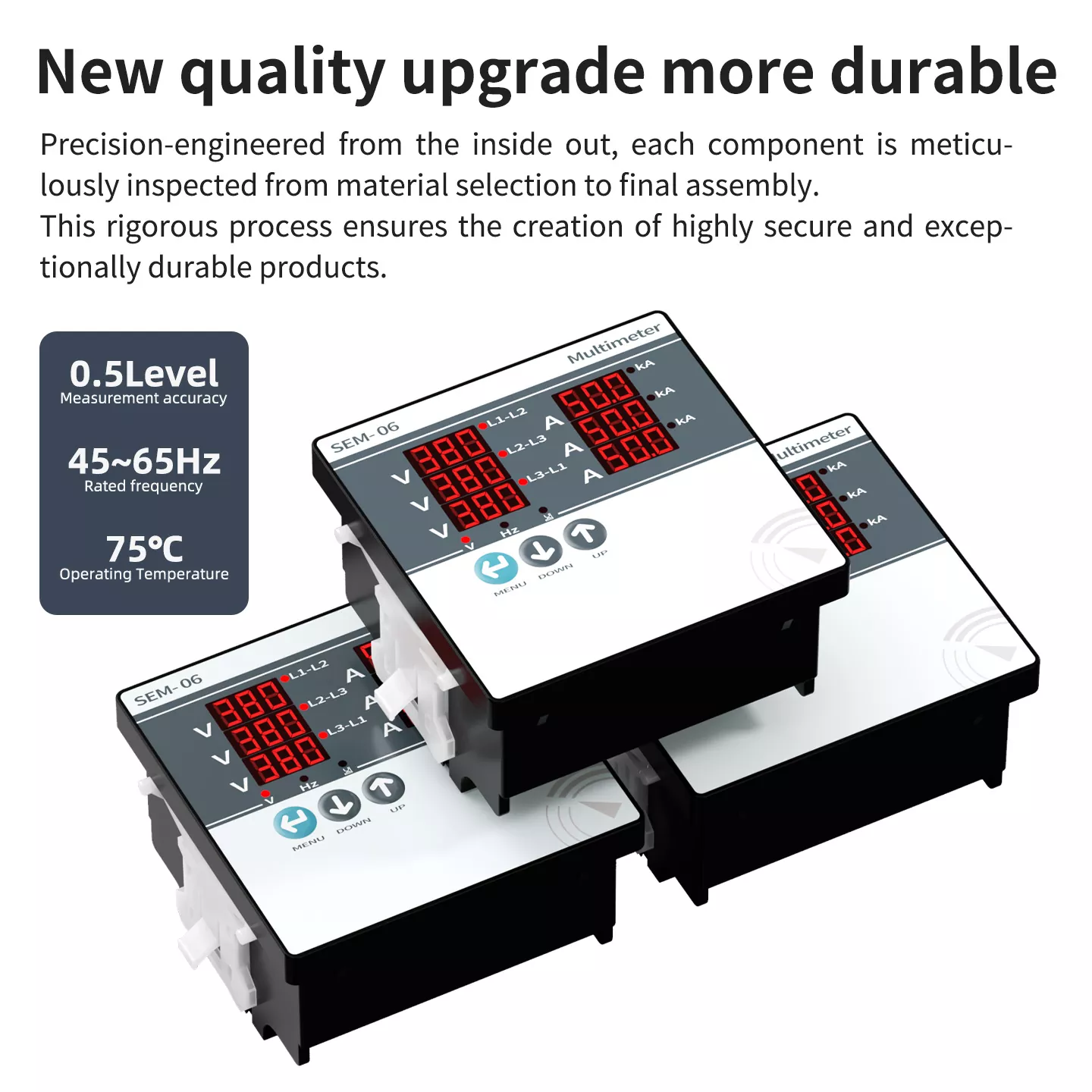

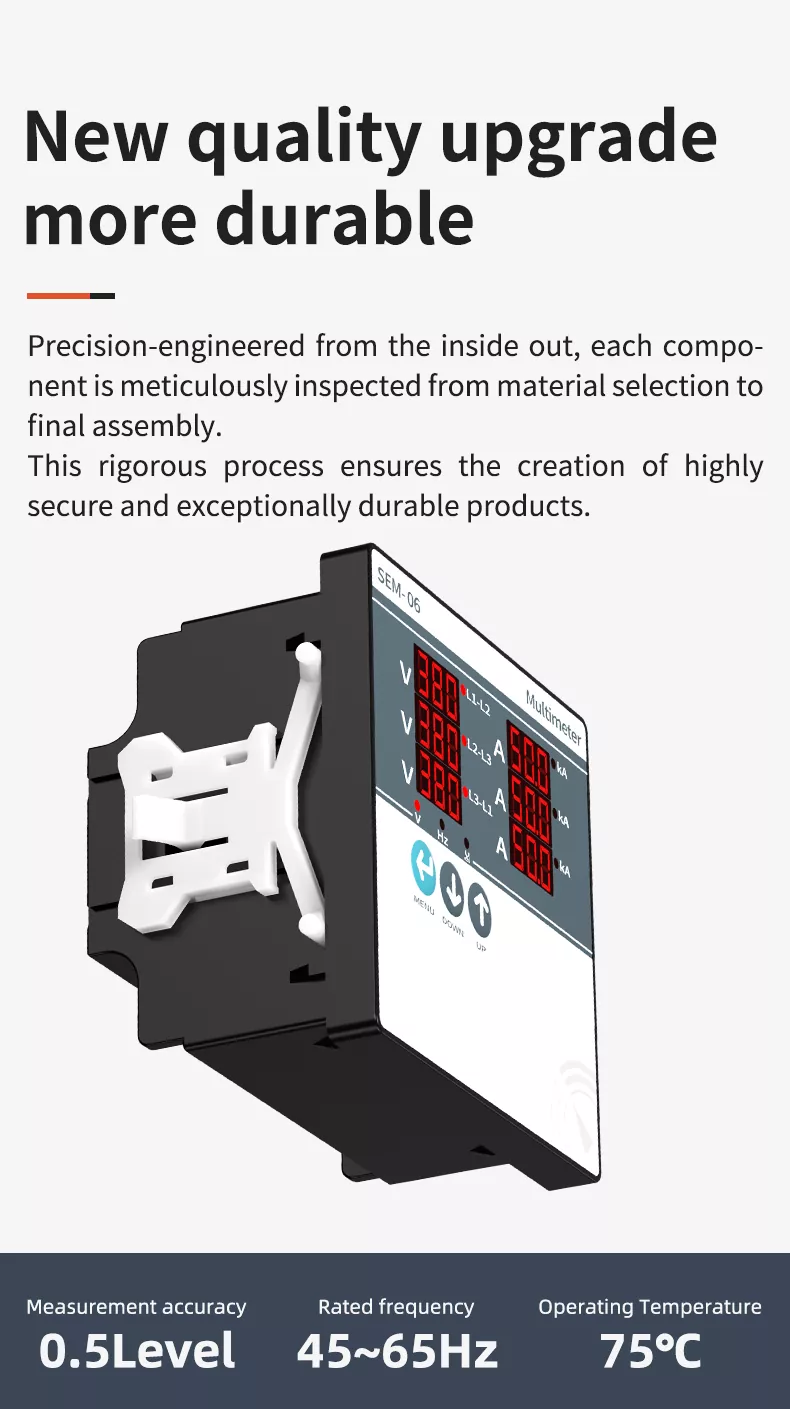

ترقية جديدة للجودة وأكثر متانة

تم تصميم كل مكون من مكونات جهاز القياس المدمج متعدد الوظائف SEM 06 بدقة من الداخل إلى الخارج. تم فحصها - بدءًا من اختيار المواد الخام ومعالجة المكونات وحتى التجميع النهائي واختبار التقادم. هذا صارم تعمل عملية الإنتاج على التخلص من مخاطر الجودة المحتملة، مما يضمن أن المنتج آمن للغاية ومقاوم للتآكل متينة بشكل استثنائي. يمكنها تحمل التشغيل طويل الأمد في البيئات الصناعية القاسية، وعلى المدى القصير تحمل درجة حرارة التشغيل حتى 75 درجة مئوية، مما يلبي تمامًا متطلبات المتانة للطلبات بالجملة وعلى المدى الطويل تطبيقات المشروع.

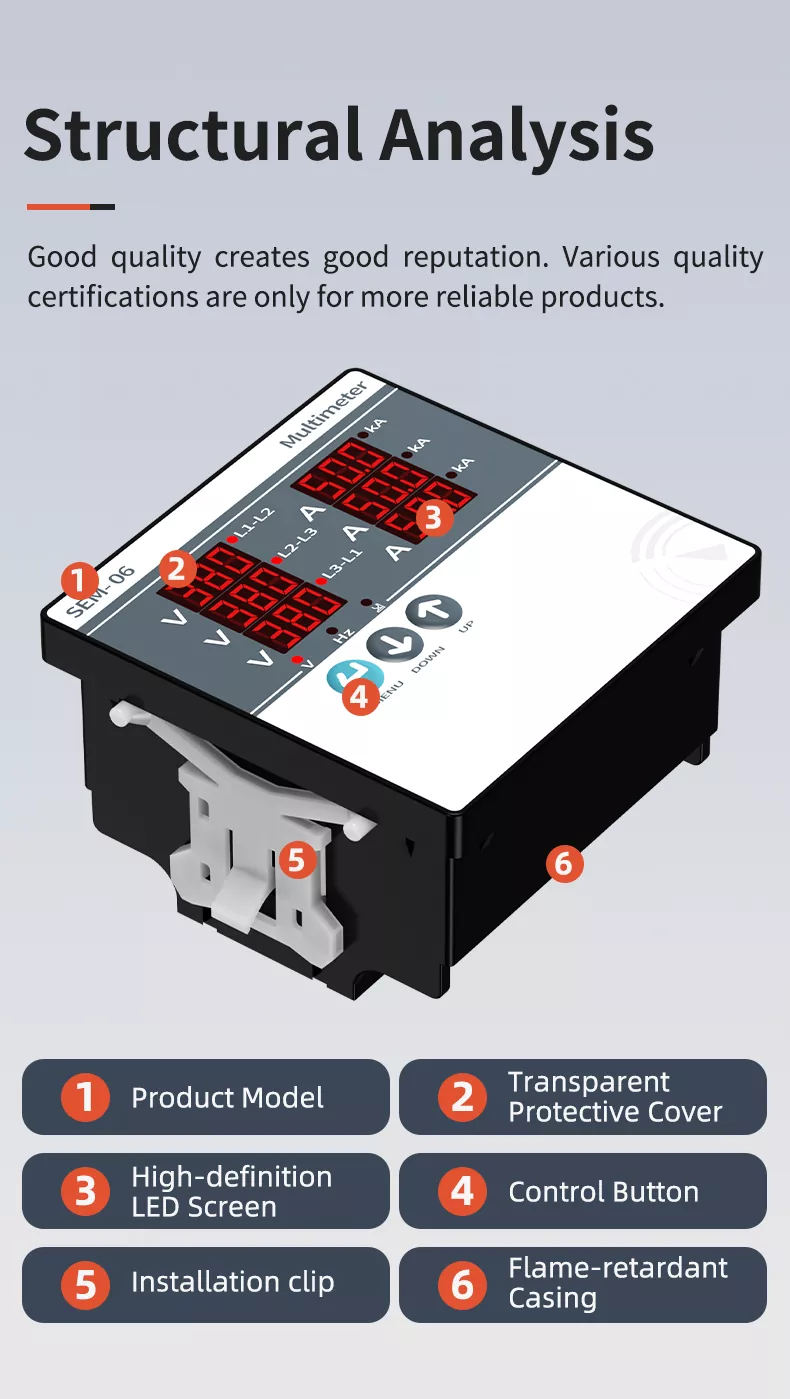

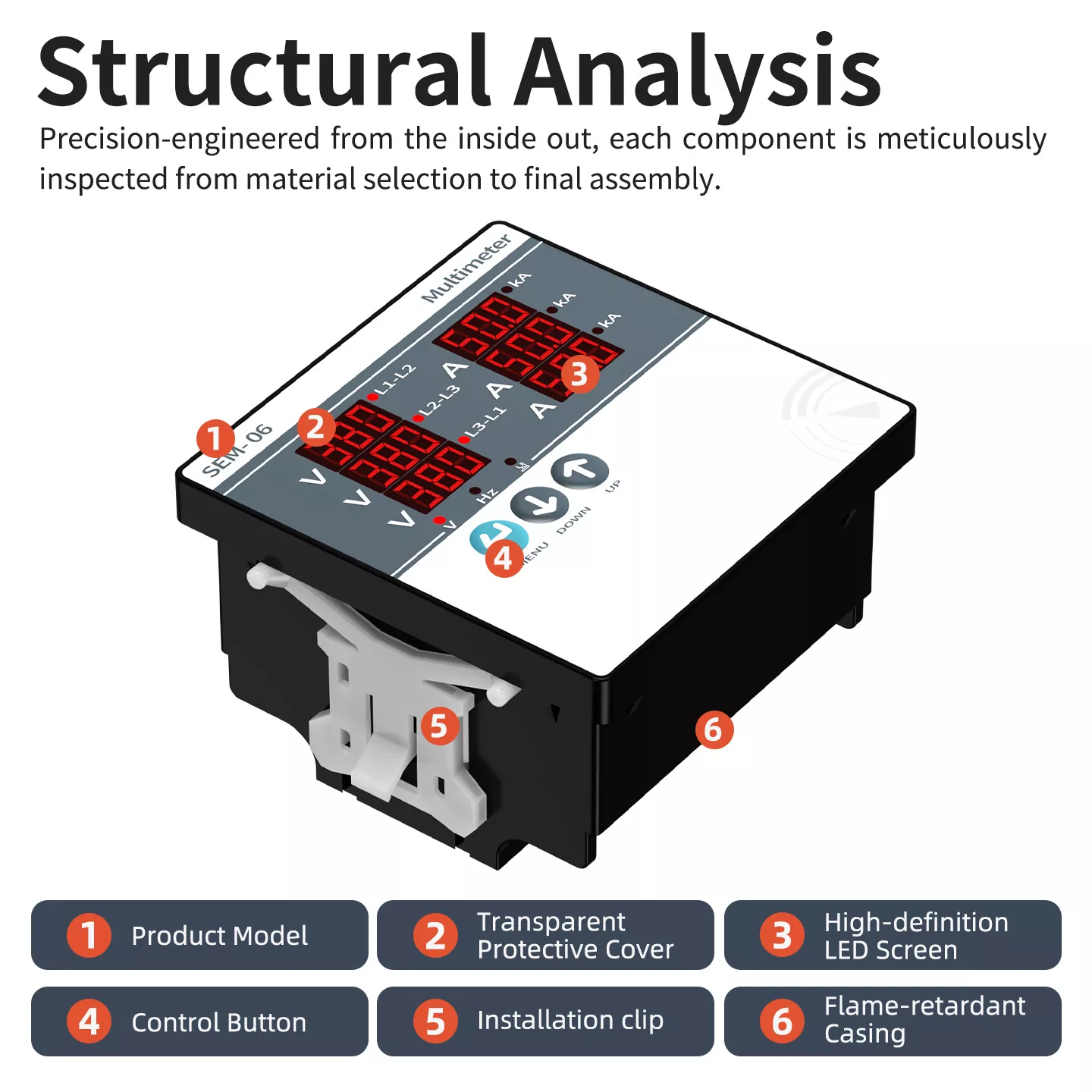

التحليل الهيكلي

يتميز جهاز القياس المشترك متعدد الوظائف SEM 06 بتصميم هيكلي علمي وقوي، مع تحسين كل جزء للأداء وسهولة الاستخدام:

1. علامة طراز المنتج: مسح علامة SEM 06 للتعرف السريع على النموذج ودعم ما بعد البيع.

2. غطاء حماية شفاف: يحمي شاشة LED من الغبار والزيوت والأضرار المادية مع ضمان عرض البيانات دون عائق.

3. شاشة LED عالية الوضوح: مكون العرض الأساسي لتقديم عرض واضح لبيانات الجهد والتيار والتردد ثلاثية الطور.

4. أزرار التحكم (القائمة/الأسفل/الأعلى): عملية بديهية لإعداد المعلمة، وتبديل البيانات، وتعديل الوظيفة.

5. مقطع التثبيت: تصميم سهل التركيب لتثبيت اللوحة بشكل ثابت، مما يتيح التفكيك والصيانة السريعة.

6. غلاف مثبطات اللهب: هيكل الجسم الرئيسي مصنوع من مادة ABS عالية القوة المقاومة للهب، مما يضمن سلامة المعدات بشكل عام.

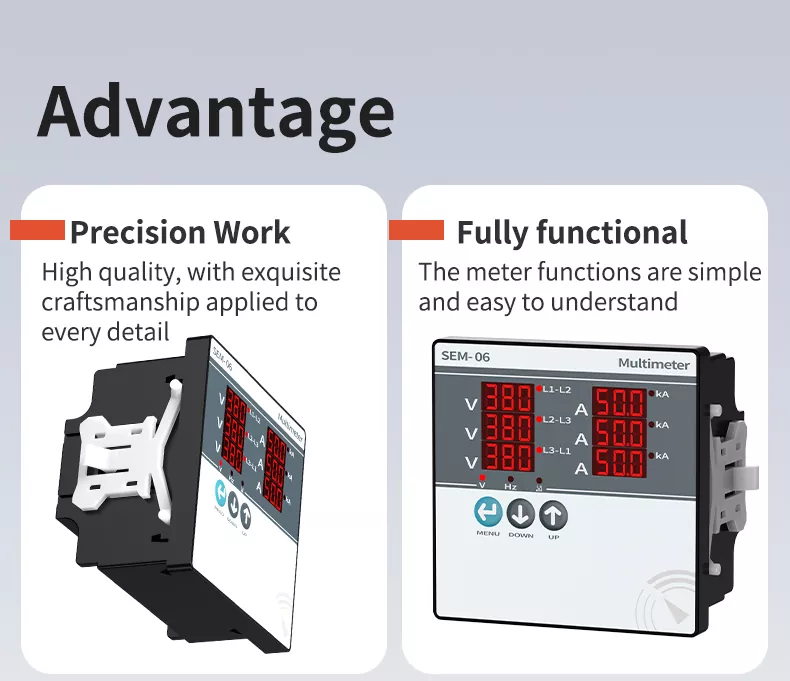

الميزة الأساسية

1. العمل الدقيق: يتم تطبيق حرفية رائعة على كل التفاصيل - بدءًا من سطح الغلاف الأملس والخالي من الاختباء وحتى اللحام الموحد مفاصل المكونات الداخلية. تضمن عملية التصنيع عالية الدقة أداءً مستقرًا ومتسقًا الجودة.

2. وظيفية بالكامل وسهلة الاستخدام: يدمج العداد الوظائف الأساسية لقياس الجهد والتيار والتردد ثلاثي المراحل. زرها البسيط التشغيل والتصنيف الواضح للبيانات يجعل من السهل إتقانه، حتى بالنسبة للمشغلين غير المحترفين إدارة معلمات الطاقة بكفاءة.

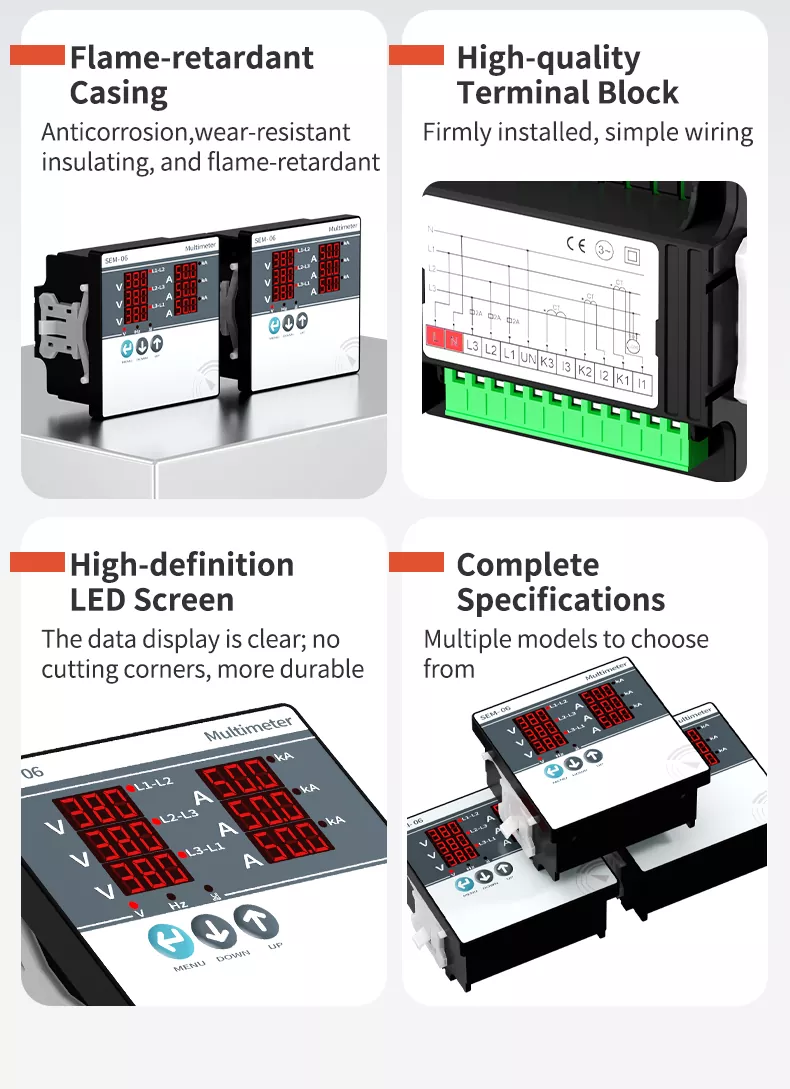

أربع نقاط بيع أساسية

• غلاف مثبطات اللهب: مصنوعة من مادة ABS عالية الجودة، وهي مضادة للتآكل، ومقاومة للاهتراء، وعازلة، ومثبطة للهب، بشكل فعال منع مخاطر الحريق الناجمة عن الدوائر القصيرة أو التحميل الزائد.

• كتلة طرفية عالية الجودة: كتل طرفية نحاسية مرتبة بدقة مع موصلية جيدة، وفقدان منخفض للطاقة، وتركيب من نوع الإبزيم من أجل الثبات التثبيت، وتجنب التخفيف الناجم عن الاهتزاز.

• شاشة LED عالية الوضوح: شاشة رقمية كبيرة الحجم مع عدم وجود نقاط عمياء بزاوية 360 درجة، وقدرة قوية على مقاومة التداخل، وبيانات واضحة العرض حتى في الضوء القوي أو البيئات الكهرومغناطيسية المعقدة.

• المواصفات الكاملة: متوفر بحجمين قياسيين (72 × 72 مم، 96 × 96 مم) لتتناسب مع متطلبات تركيب اللوحة المختلفة، مع كامل نماذج لتلبية احتياجات المشروع المتنوعة.

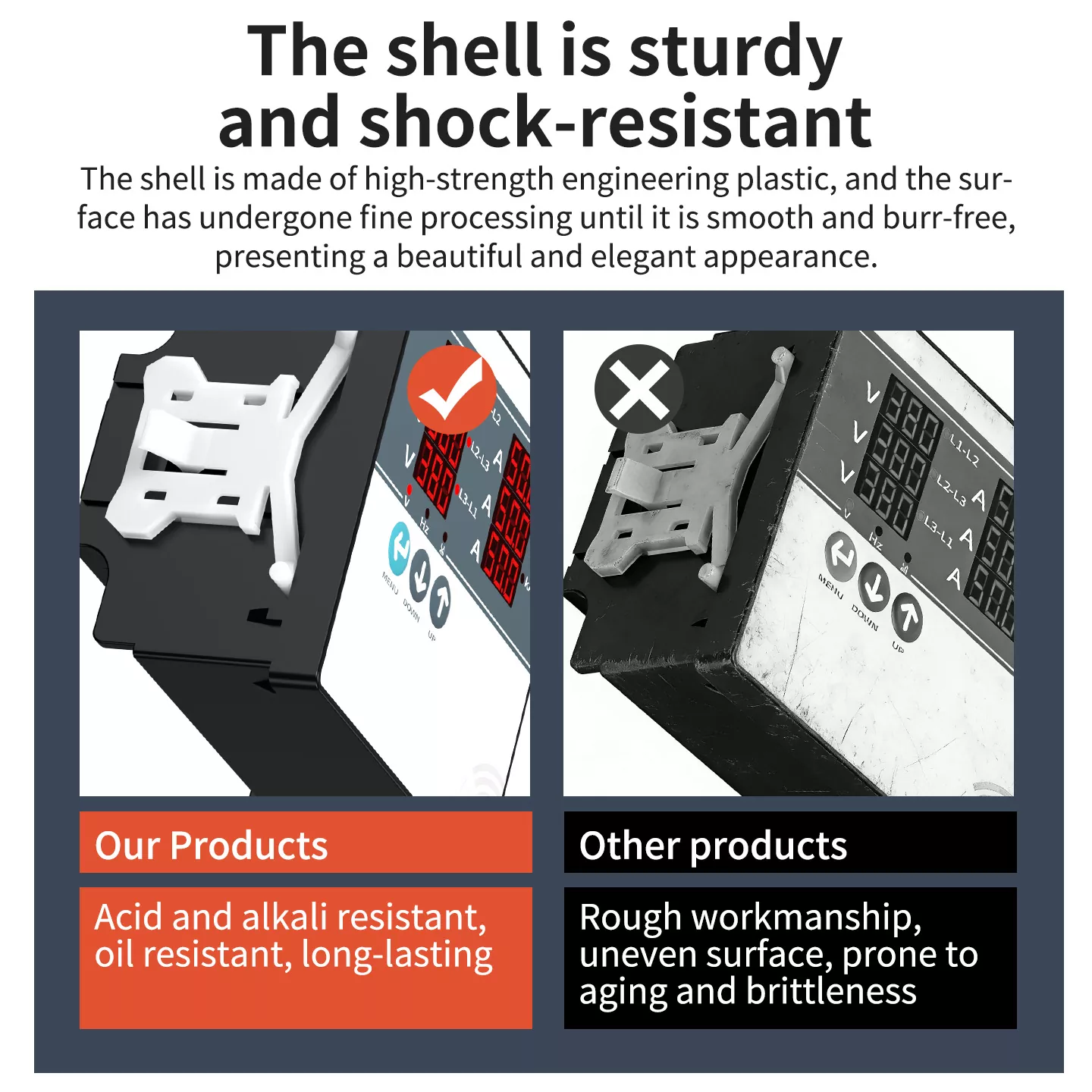

القشرة قوية ومقاومة للصدمات

تم تصنيع غلاف جهاز القياس المشترك متعدد الوظائف SEM 06 من البلاستيك الهندسي عالي القوة، والذي يخضع معالجة سطحية دقيقة للحصول على لمسة نهائية ناعمة وخالية من النتوءات مع مظهر أنيق واحترافي. انها تفتخر أداء ممتاز مقاوم للصدمات والضغط، وقادر على تحمل الاهتزازات الميكانيكية والتأثيرات الطفيفة شائع في المواقع الصناعية دون حدوث أضرار هيكلية أو تدهور في الأداء. بالإضافة إلى ذلك، المادة حمضية ومقاوم للقلويات والزيت، مما يزيد من عمر خدمة المنتج بشكل فعال في العمل القاسي البيئات.

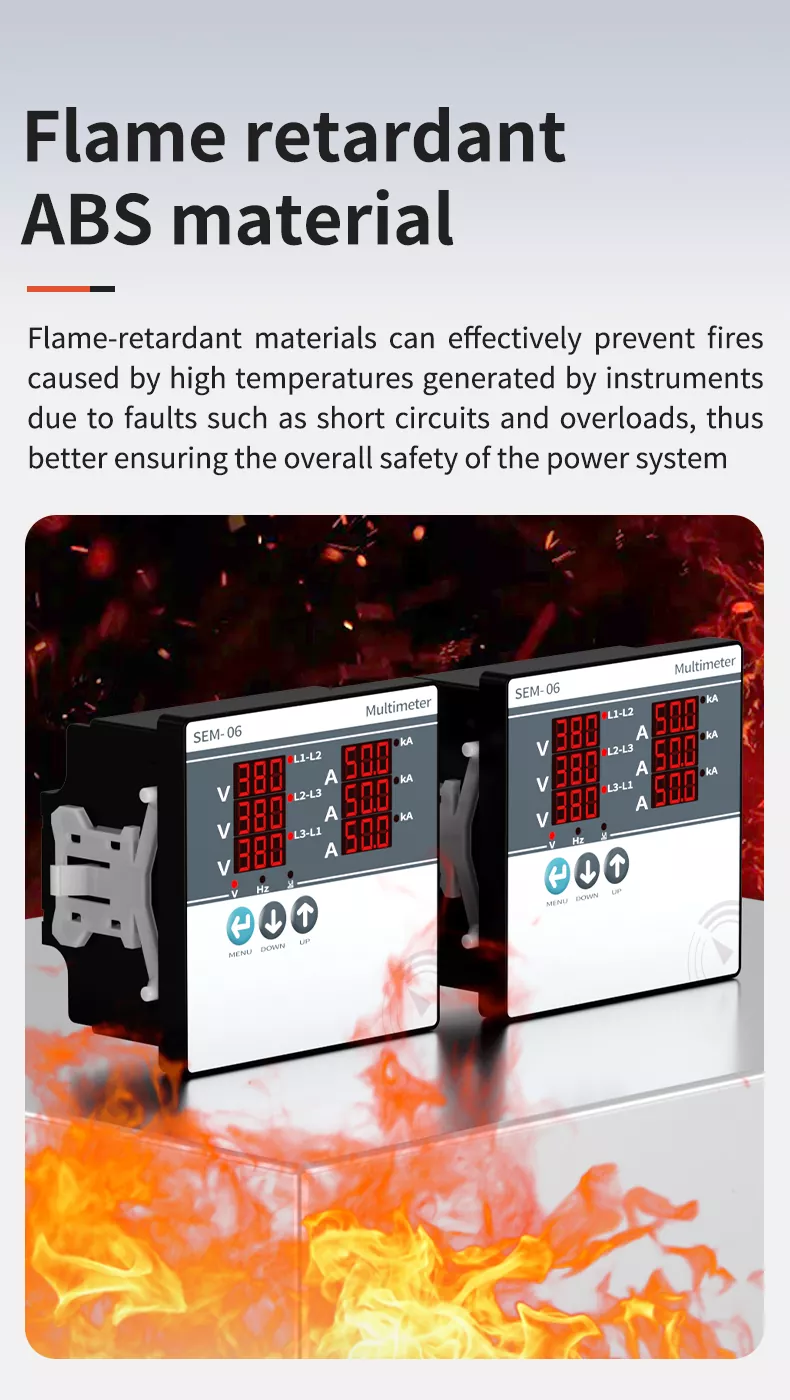

مادة ABS مثبطات اللهب

مصنوع من بلاستيك ABS عالي الجودة ومقاوم للهب، ويلبي غلاف SEM 06 متر معايير السلامة الصارمة. يمكن للمواد المثبطة للهب أن تمنع الاحتراق بشكل فعال وتمنع انتشار الحريق الناتج عن الارتفاع درجات الحرارة الناتجة عن أخطاء الأجهزة مثل الدوائر القصيرة والأحمال الزائدة. هذا التصميم يلغي بشكل أساسي مخاطر السلامة من الحرائق، مما يوفر ضمانًا موثوقًا للسلامة لنظام الطاقة بأكمله ويجعله مناسبًا للاستخدام في الأماكن الصناعية والتجارية المعرضة للحريق.

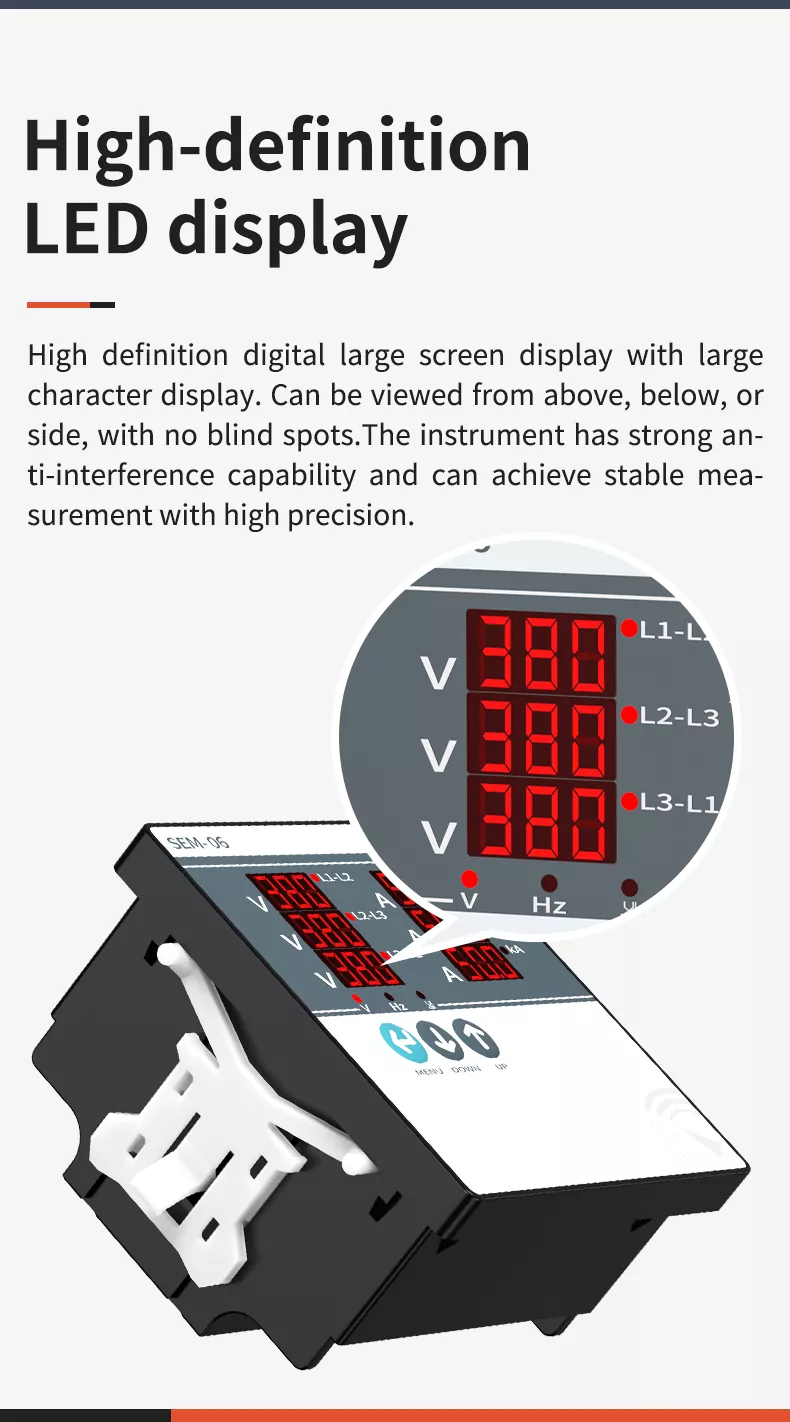

شاشة LED عالية الوضوح

مزود بشاشة LED رقمية كبيرة عالية الوضوح، يتميز جهاز SEM 06 متر باللون الأحمر الساطع الكبير أحرف لتصور واضح للبيانات. تدعم الشاشة عرضًا كاملاً بزاوية 178 درجة، بدون وجود نقاط عمياء من الأعلى والأسفل أو الزوايا الجانبية - مما يضمن قدرة المشغلين على قراءة البيانات بسرعة ودقة من أي موضع. الصك قوي القدرة على مقاومة التداخل، مع تصميم دائرة مستقر يقاوم التداخل الكهرومغناطيسي من المناطق المحيطة المعدات، وتحقيق دقة عالية وقياس مستقر حتى في البيئات الصناعية المعقدة.

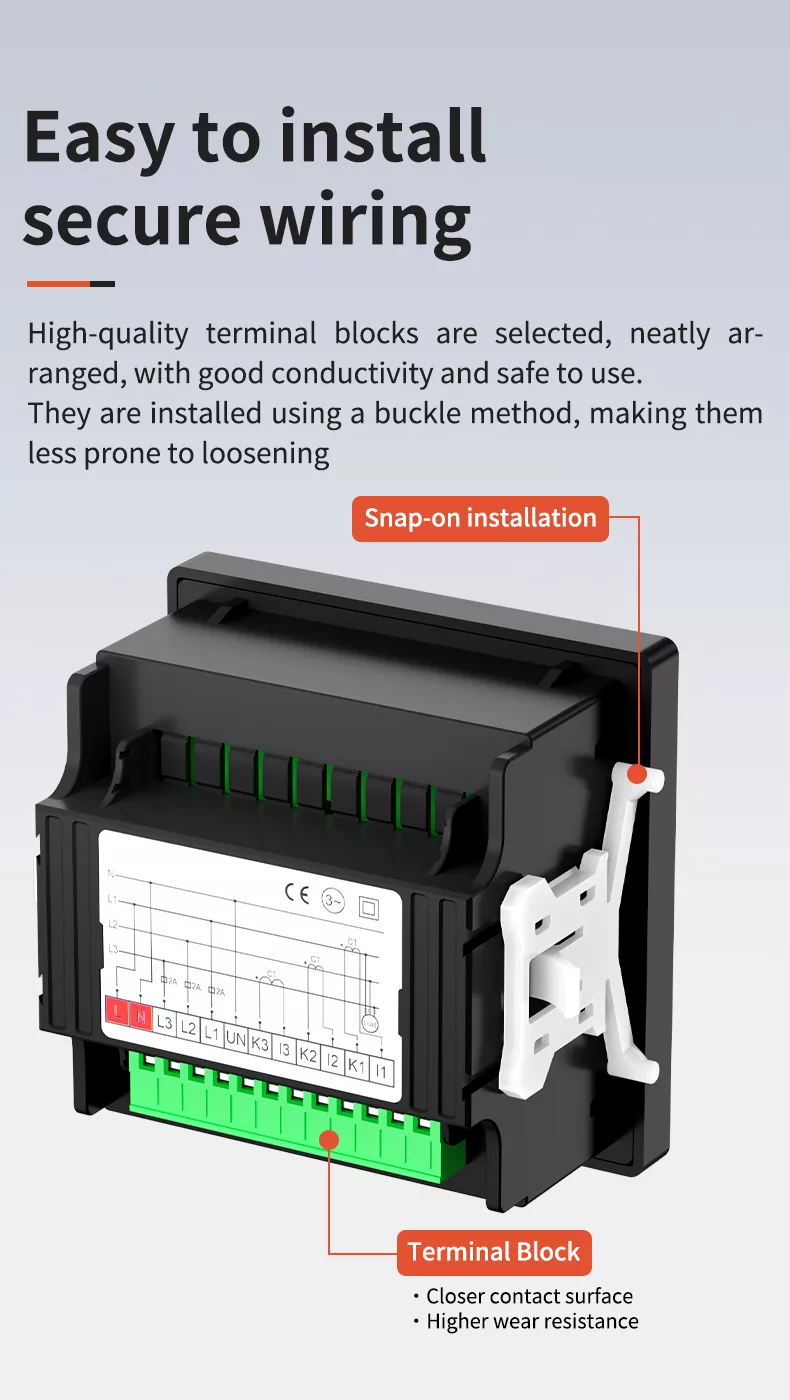

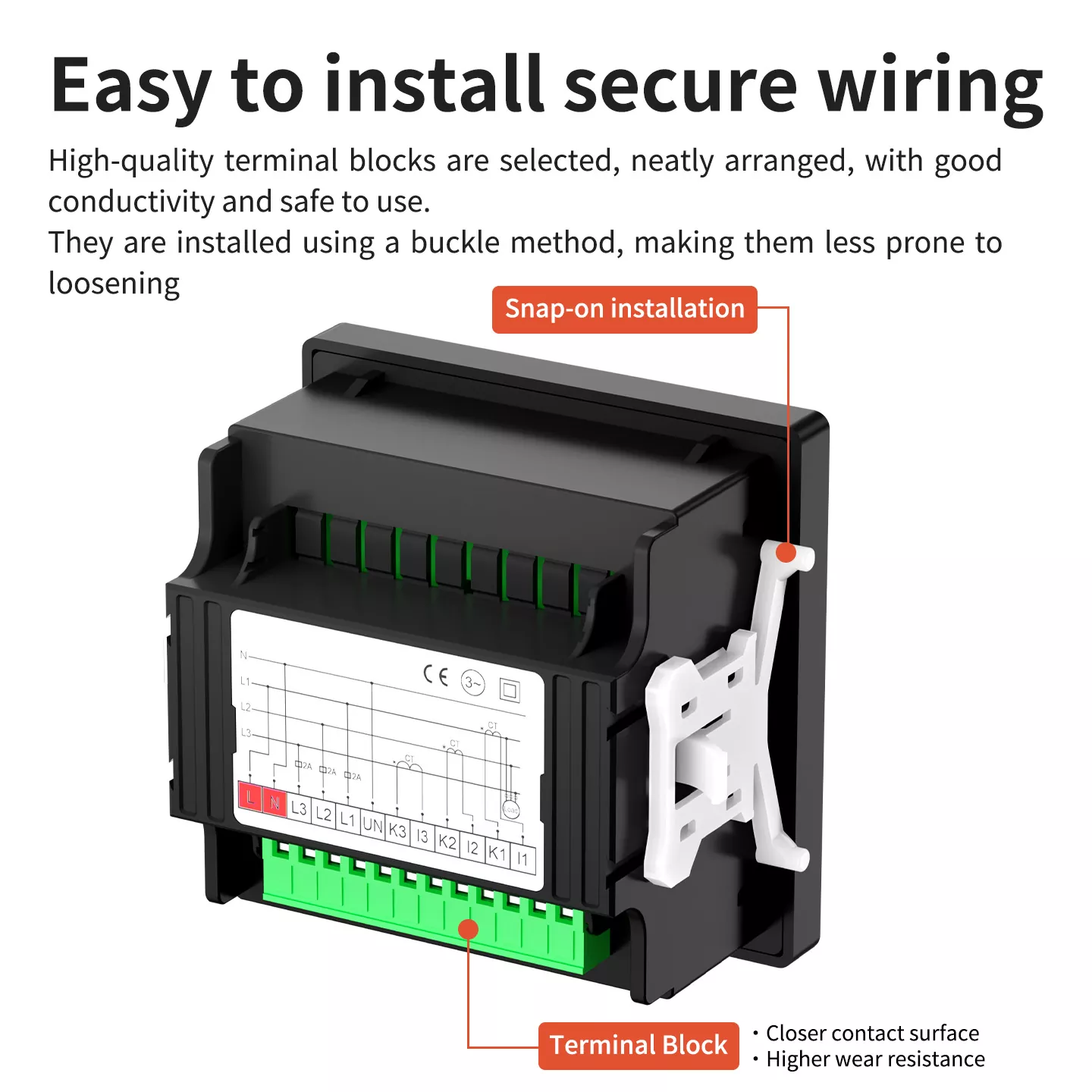

سهلة التركيب والأسلاك الآمنة

يعتمد جهاز القياس المشترك متعدد الوظائف SEM 06 طريقة التثبيت الإضافية، والتي تتسم بالكفاءة والملاءمة: ما عليك سوى إدخال المقياس من الجزء الأمامي للوحة وتثبيته باستخدام مشبك التثبيت المدمج، دون أي تعقيد الأدوات المطلوبة. الكتلة الطرفية الخلفية مصنوعة من النحاس عالي الجودة، ومرتبة بدقة مع علامات أسلاك واضحة، ضمان الموصلية الجيدة ومقاومة الاتصال المنخفضة. يمنع تصميم الطرف الثابت من نوع الإبزيم الارتخاء بسبب التشغيل أو الاهتزاز على المدى الطويل، وتجنب أخطاء الأسلاك مثل ضعف الاتصال والدوائر القصيرة، وضمان السلامة وتشغيل المعدات مستقرة.

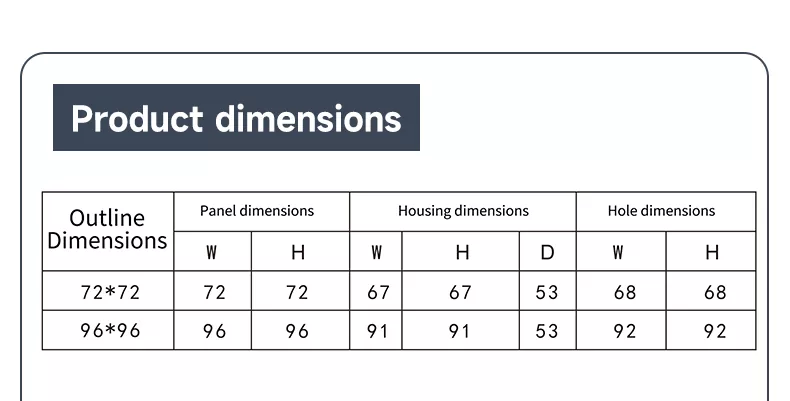

أبعاد المنتج

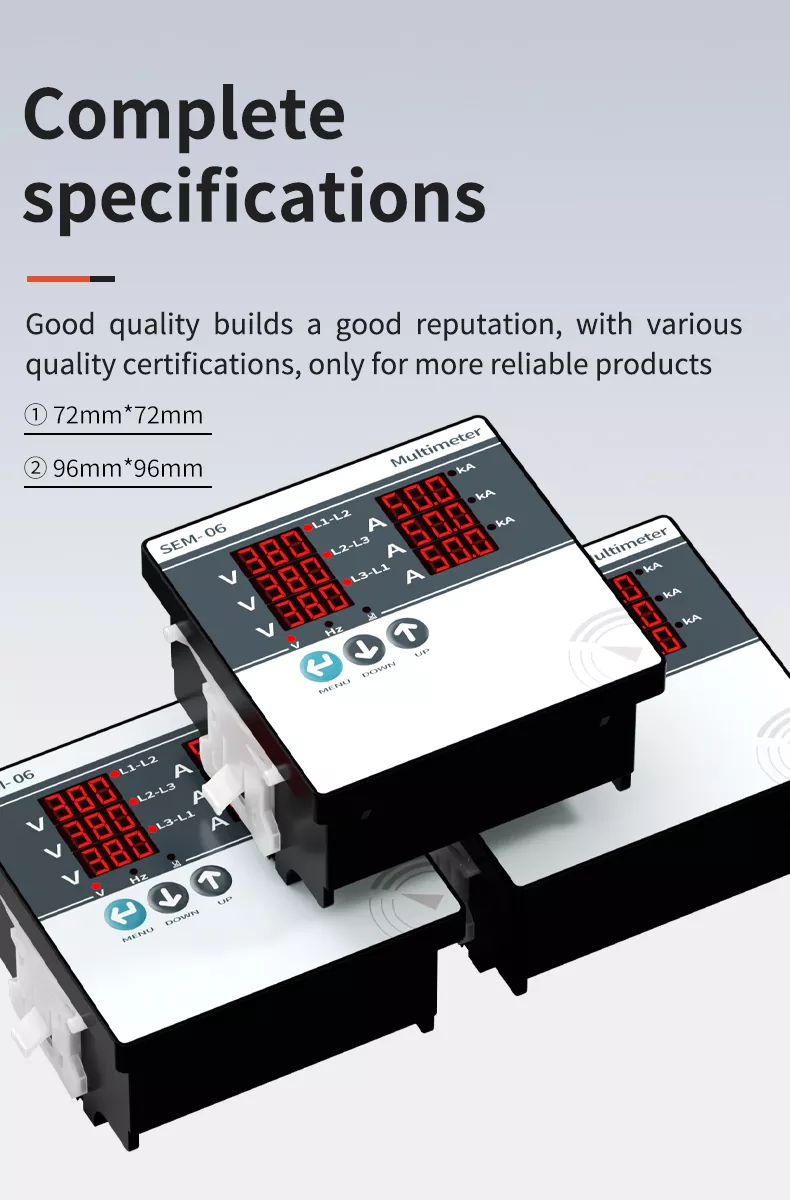

المواصفات الكاملة

الجودة الجيدة تبني سمعة جيدة. لقد اجتاز جهاز القياس المشترك متعدد الوظائف SEM 06 احترافيًا متعدد الأطراف عمليات التفتيش والحصول على شهادات الجودة الرسمية. وهي متوفرة بحجمين قياسيين أساسيين - 72 × 72 ملم و 96 × 96 مم - متوافق مع مواصفات تركيب اللوحة الأكثر شيوعًا في الصناعة. سواء بالنسبة الصغيرة و خزانات التوزيع متوسطة الحجم أو معدات الأتمتة الصناعية الكبيرة، يوجد نموذج مناسب يناسبها بالكامل تلبية الاحتياجات المتنوعة لمختلف المشاريع والعملاء.

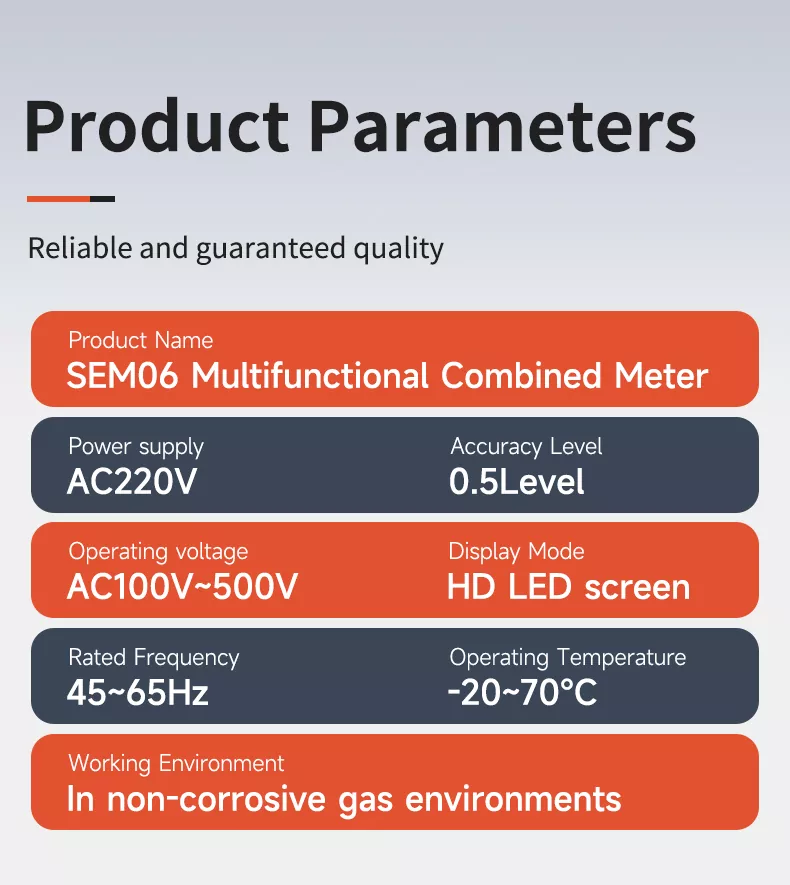

معلمات المنتج

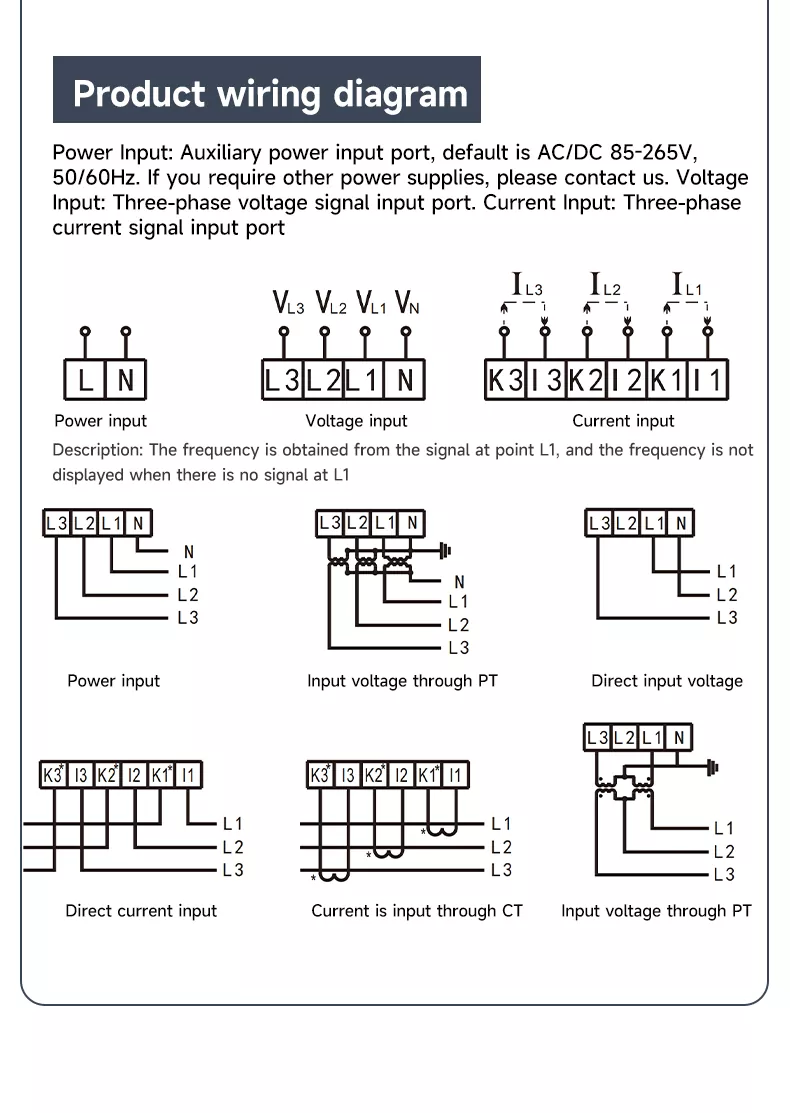

مخطط الأسلاك المنتج

• مدخلات الطاقة: منفذ إدخال الطاقة المساعد (افتراضي تيار متردد/تيار مستمر 85-265 فولت، 50/60 هرتز)؛ يتم الحصول على إشارة التردد من منفذ L1 (لن يتم عرض التردد إذا لم يكن لدى L1 إشارة).

• مدخلات الجهد: منفذ إدخال إشارة الجهد ثلاثي الطور، يدعم إدخال الجهد المباشر أو الإدخال من خلال PT (المحول المحتمل).

• الإدخال الحالي: منفذ إدخال الإشارة الحالية ثلاثي الطور، يدعم إدخال التيار المباشر أو الإدخال من خلال CT (المحول الحالي).

علامات الأسلاك الواضحة وأوضاع الأسلاك المتعددة تجعل جهاز القياس قابلاً للتكيف مع تكوينات نظام الطاقة المختلفة أسلاك بسيطة ومقاومة للأخطاء للتثبيت السريع في الموقع.

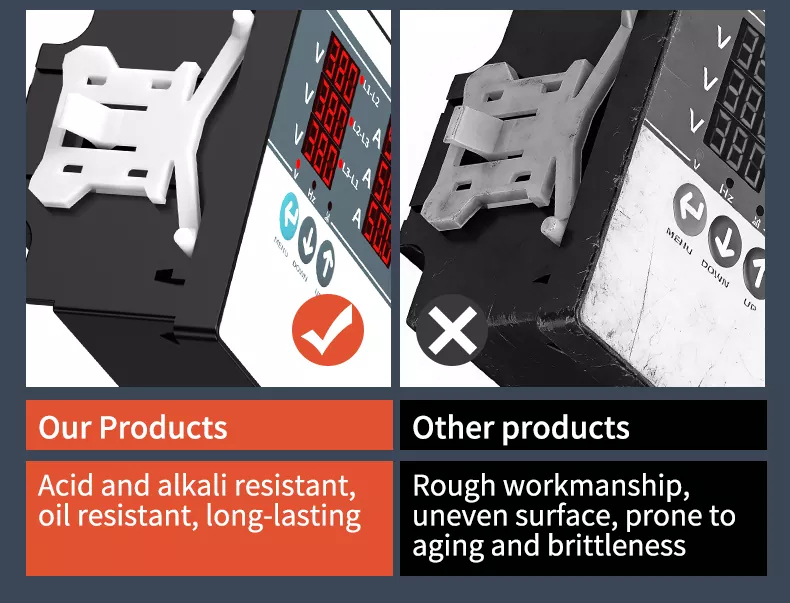

منتجاتنا مقابل المنتجات الأخرى

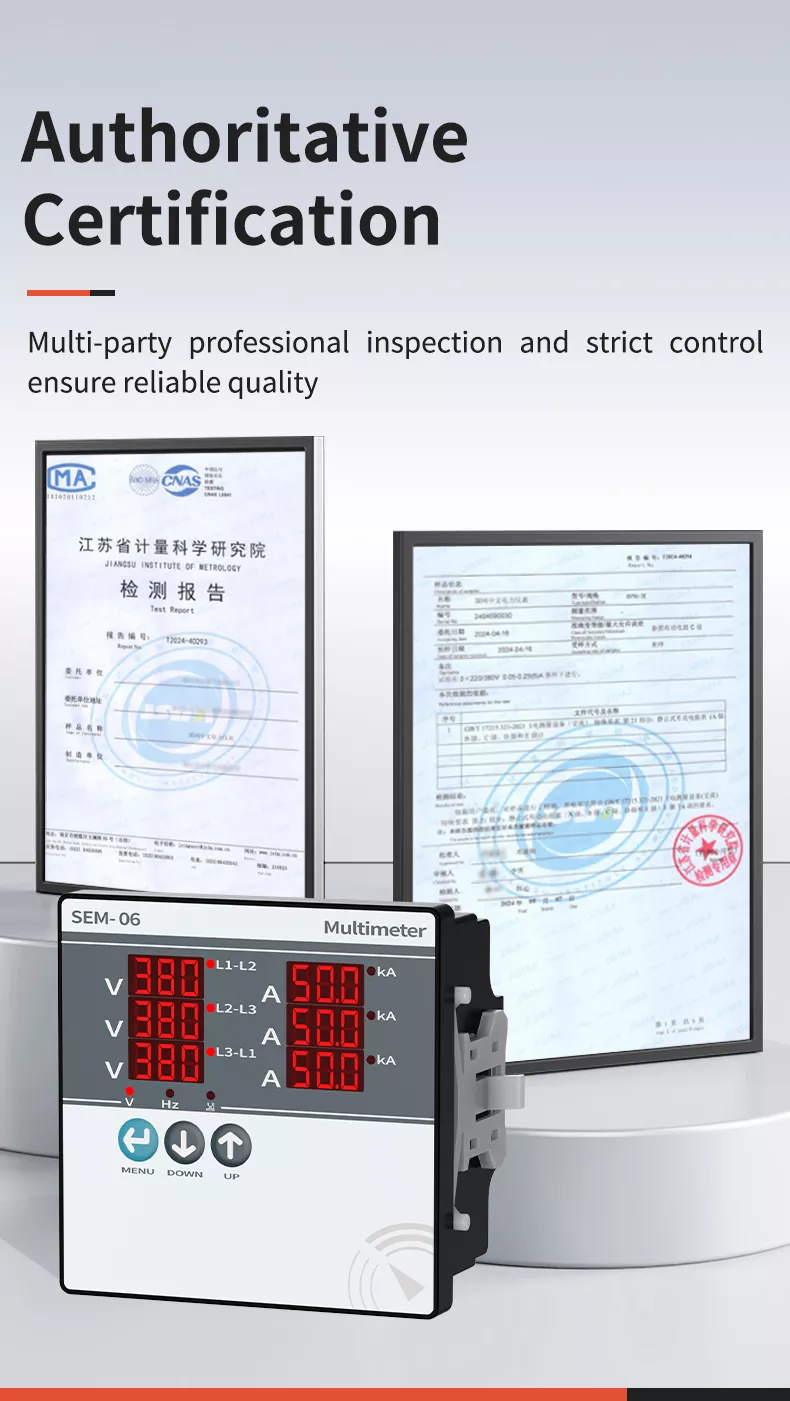

شهادة رسمية

لقد اجتاز جهاز القياس المشترك متعدد الوظائف SEM 06 عمليات فحص احترافية متعددة الأطراف، بما في ذلك الاختبار من قبل معهد جيانغسو للمترولوجيا، وحصل على شهادات موثوقة مثل MA وCNAS. رقابة صارمة على الجودة يتم تنفيذه طوال عملية الإنتاج - بدءًا من شراء المواد الخام وحتى تسليم المنتج النهائي - لضمان ذلك كل متر يلبي معايير الجودة والسلامة الوطنية والدولية. نظام شهادات الجودة الموثوق به يوفر ضمانًا قويًا للمشتريات بالجملة والتعاون طويل الأمد مع العملاء العالميين.

تستخدم على نطاق واسع

يتم تطبيق العداد المشترك متعدد الوظائف SEM 06 على نطاق واسع في مختلف المجالات التي تتطلب معلمة طاقة ثلاثية الطور المراقبة:

• محطة فرعية: مراقبة في الوقت الحقيقي لمعلمات شبكة الطاقة لضمان نقل وتوزيع الطاقة بشكل مستقر.

• معدات الأتمتة: مراقبة حالة الطاقة للروبوتات الصناعية وآلات CNC وغيرها من المعدات الآلية لمنع الأعطال.

• إنتاج التدفق: تتبع استهلاك الطاقة وحالة التشغيل لخطوط الإنتاج لتحسين كفاءة الإنتاج.

• خزانة التوزيع: مكون المراقبة الأساسي لأنظمة توزيع الجهد المنخفض في المصانع والمباني.

• مبنى سكني: مراقبة إمدادات الطاقة ثلاثية الطور للمجتمعات السكنية لضمان استخدام الطاقة بشكل مستقر للسكان.

• متجر متعدد الأقسام: حماية نظام الطاقة في مراكز التسوق، وضمان التشغيل الطبيعي للمصاعد، والإضاءة، و المعدات الكهربائية.

التعليمات

1. ما هي المعلمات التي يمكن لجهاز القياس المشترك متعدد الوظائف SEM 06 قياسها؟

يمكنه القياس في الوقت المناسبالجهد ثلاثي الطور والتيار ثلاثي الطور وتردد الطاقة بدقة عالية تبلغ 0.5 مستوى، مما يلبي احتياجات المراقبة لأنظمة الطاقة ثلاثية الطور.

2. ما هي أوضاع إمداد الطاقة التي يدعمها جهاز القياس؟

مصدر الطاقة القياسي هو AC 220V، ويدعم أيضًا مدخلات الطاقة الإضافية الاختيارية AC / DC 85-265V، والتكيف لظروف إمدادات الطاقة المختلفة في الموقع.

3. ما هي أحجام التثبيت المتاحة لـ SEM 06؟

وهي متوفرة بحجمين قياسيين:72 × 72 ملم و 96 × 96 ملم، والتي تتوافق مع معظم مواصفات تركيب اللوحات الصناعية.

4. هل العداد مناسب للبيئات الصناعية القاسية؟

نعم. غلافها مصنوع من مادة ABS المقاومة للهب مع مقاومة الأحماض والقلويات، ومقاومة الزيت، والصدمات المقاومة، ويمكن أن تعمل بثبات في بيئات تتراوح درجات الحرارة فيها من -20 درجة مئوية إلى 70 درجة مئوية (على المدى القصير حتى 75 درجة مئوية).

5. كيفية تشغيل SEM 06 لتبديل معلمات القياس؟

يمكنك استخدام أزرار التحكم الثلاثة (MENU، DOWN، UP) الموجودة على اللوحة الأمامية للتبديل بين الجهد والتيار والجهد. واجهات قياس التردد، مع عملية بسيطة وبديهية.

6. هل يدعم جهاز القياس الوصول إلى PT/CT لقياس الجهد العالي أو التيار العالي؟

نعم. يدعم مخطط الأسلاك إدخال الجهد من خلال PT وإدخال التيار من خلال CT، مما يجعله مناسبًا سيناريوهات مراقبة نظام الطاقة ذات الجهد العالي والتيار العالي.
