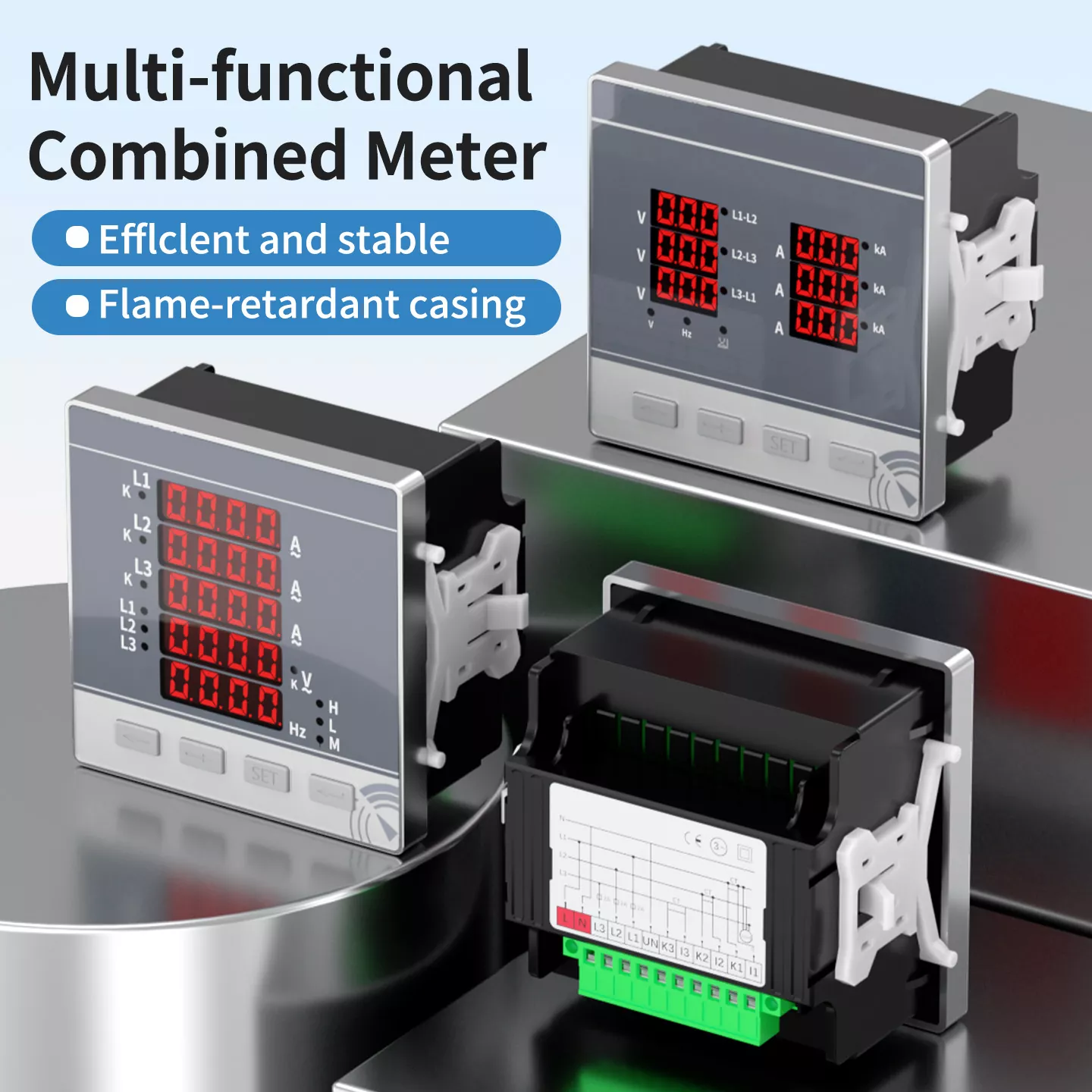

Em-06 جهاز قياس مشترك متعدد الوظائف

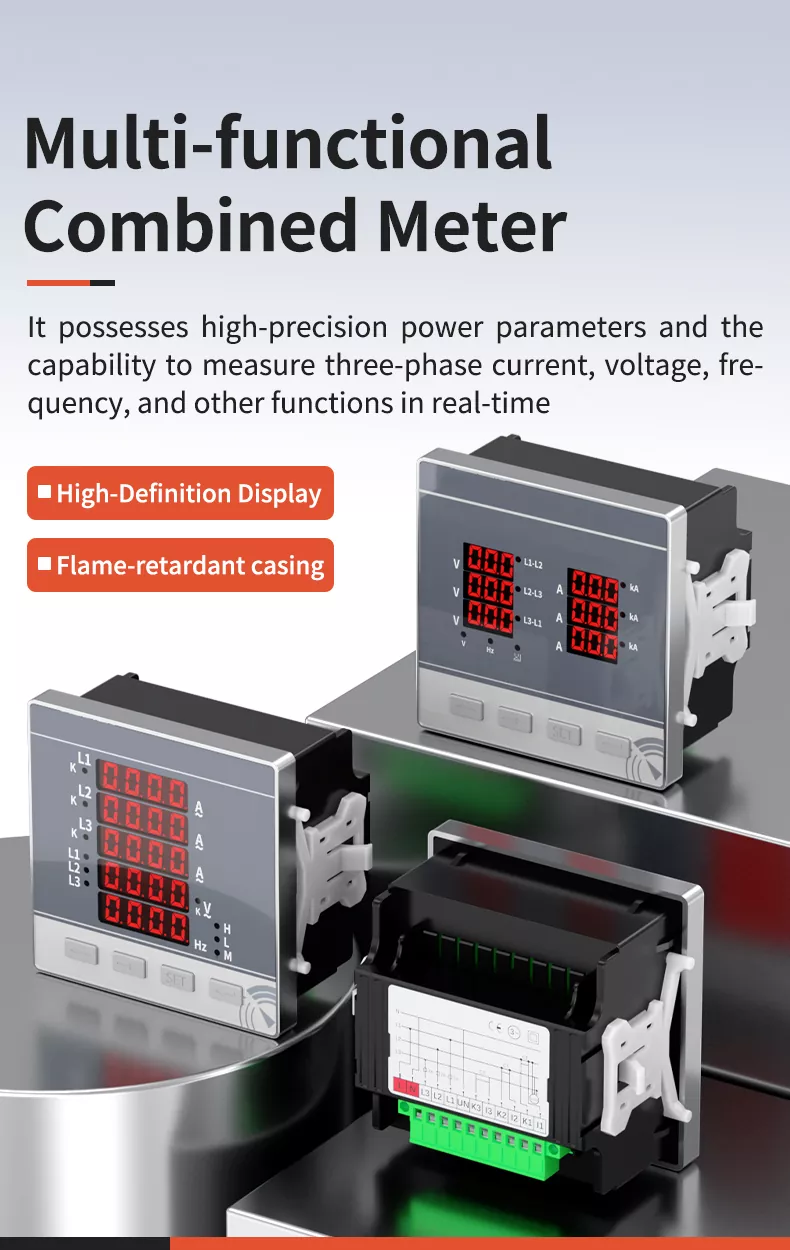

جهاز القياس المشترك متعدد الوظائف Eton Em-06 عبارة عن جهاز مراقبة طاقة مثبت على لوحة مصمم خصيصًا لثلاث مراحل حديثة الأنظمة الكهربائية. فهو يدمج شرائح قياس عالية الدقة وكتل طرفية عالية الجودة، مما يتيح الوقت الحقيقي مراقبة التيار ثلاثي الطور والجهد والتردد والمعلمات الرئيسية الأخرى بدقة 0.5 مستوى. مع الأداة الإضافية تركيب اللوحة ومخططات الأسلاك الواضحة، فإنه يبسط الإعداد لمستخدمي المشتريات بالجملة، في حين أن يضمن الغلاف المقاوم للهب والبناء المتين التشغيل الآمن على المدى الطويل في المجالات الصناعية والتجارية البيئات.

معلمة المنتج (المواصفات)

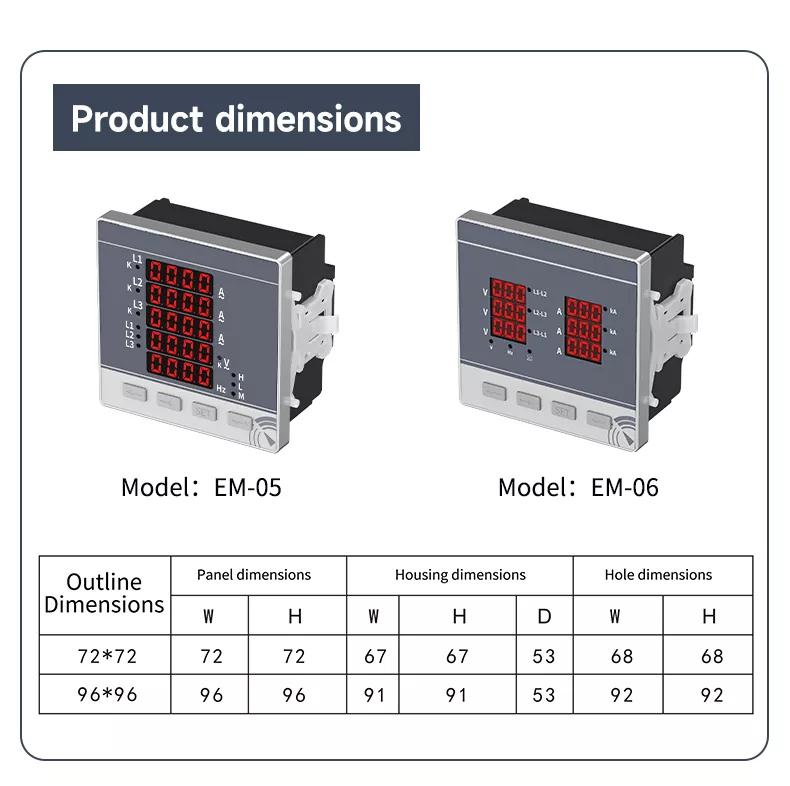

أبعاد المنتج

المعلمات الأساسية

ميزة المنتج والتطبيق

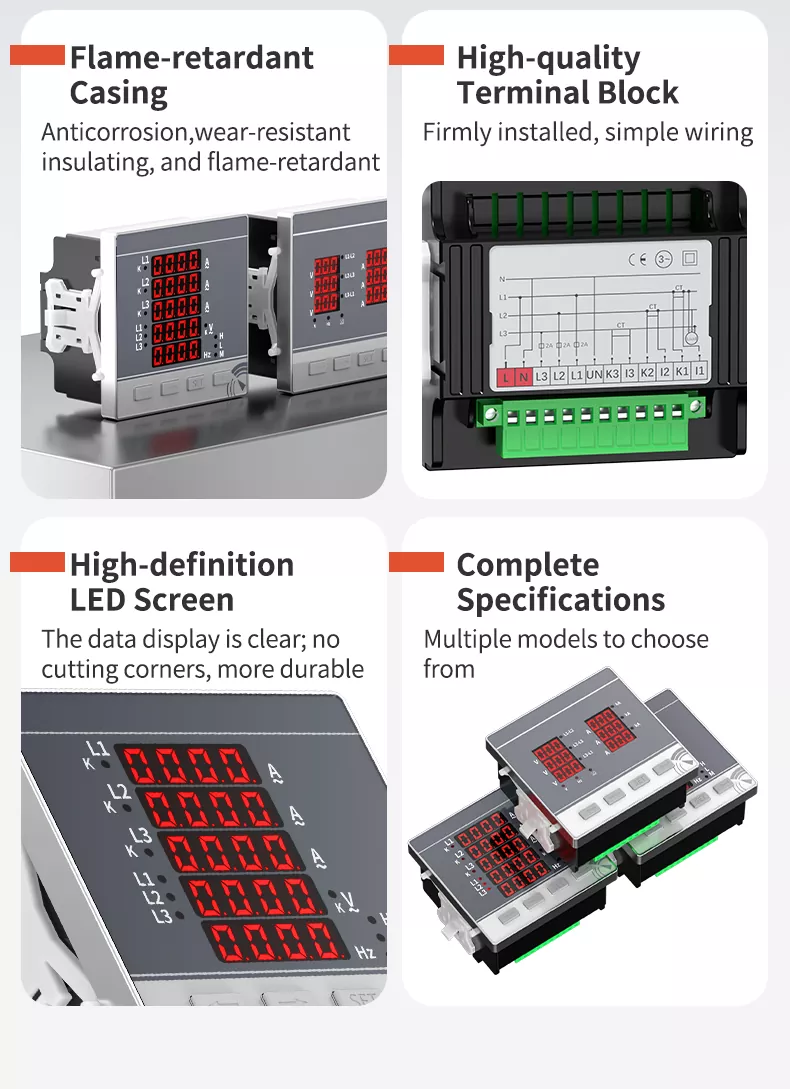

الميزات الأساسية

• دقة عالية 0.5 مستوى: يوفر مراقبة مستقرة ودقيقة لمعلمات الطاقة على ثلاث مراحل، بما يلبي معايير القياس الصناعية.

• شاشة LED عالية الدقة: شاشة LED حمراء كبيرة الحجم ذات زاوية رؤية واسعة، لا توجد نقاط عمياء، وقراءة واضحة للبيانات من جميع الاتجاهات.

• سلامة مثبطات اللهب: غلاف البولي كربونات المقاوم للأحماض والقلويات يمنع مخاطر الحريق الناجمة عن الدوائر القصيرة والأحمال الزائدة، مما يضمن الأمان على المدى الطويل استخدام.

• متين ومقاوم للصدمات: غلاف بلاستيكي هندسي عالي القوة، ناعم وخالي من الاختباء، مع مقاومة ممتازة للصدمات ومتانة.

• تركيب سهل: تركيب لوحة سهلة التركيب مع كتل طرفية آمنة، وأسلاك أنيقة وأقل عرضة للارتخاء.

• مواصفات كاملة: نموذجان (EM-05 / EM-06) وحجمان من الألواح (72×72 / 96×96) للاختيار من بينها، بما يتوافق مع الخزانات المختلفة المتطلبات.

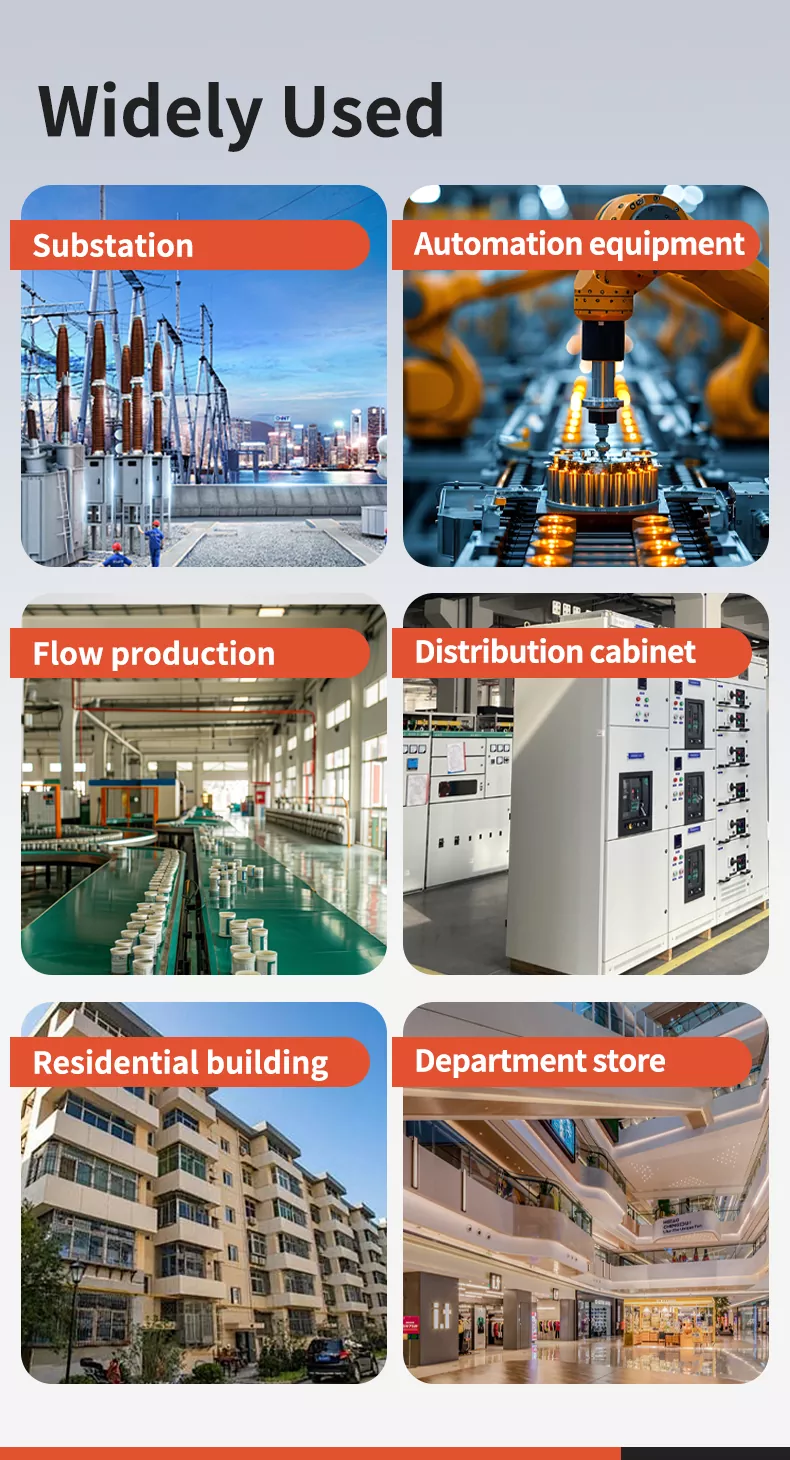

سيناريوهات التطبيق

يتم تطبيق العداد المشترك متعدد الوظائف على نطاق واسع في:

• المحطات الفرعية وشبكات الكهرباء: مراقبة في الوقت الحقيقي لمعلمات الطاقة ثلاثية الطور لضمان انتقال مستقر.

• معدات الأتمتة الصناعية: يحمي الأذرع الروبوتية وخطوط الإنتاج من تقلبات الجهد والتيار.

• خطوط إنتاج التدفق: يتتبع استهلاك الطاقة لإدارة الإنتاج بكفاءة.

• خزائن التوزيع والمفاتيح الكهربائية: ضمانات أنظمة إمدادات الطاقة المنزلية والتجارية.

• المباني السكنية: مراقبة استخدام الكهرباء للمنازل والشقق، ودعم إدارة توفير الطاقة.

• المتاجر والمرافق العامة: يضمن إمدادات طاقة آمنة ومستقرة للمصاعد والإضاءة ومعدات مراكز التسوق.

تفاصيل الإنتاج

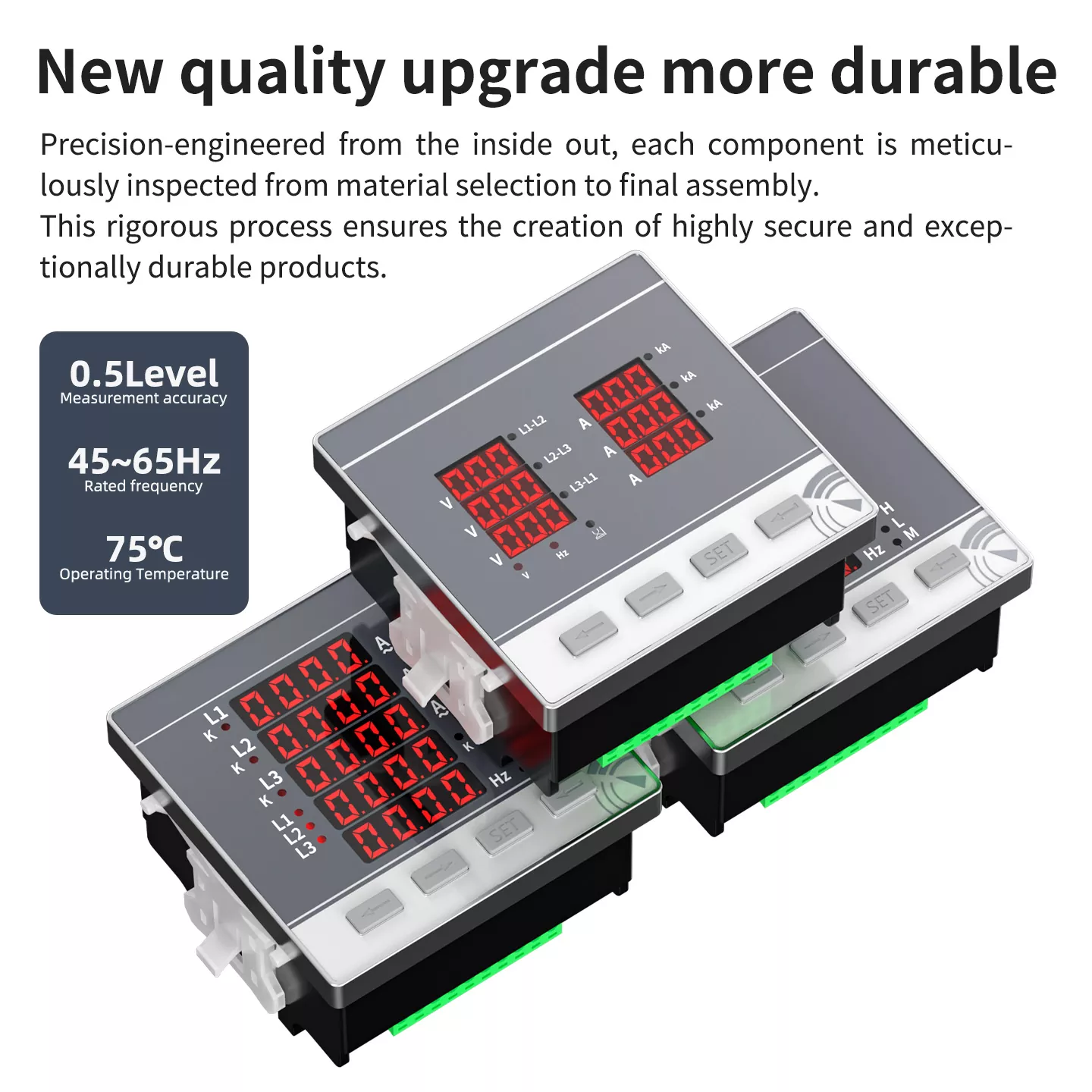

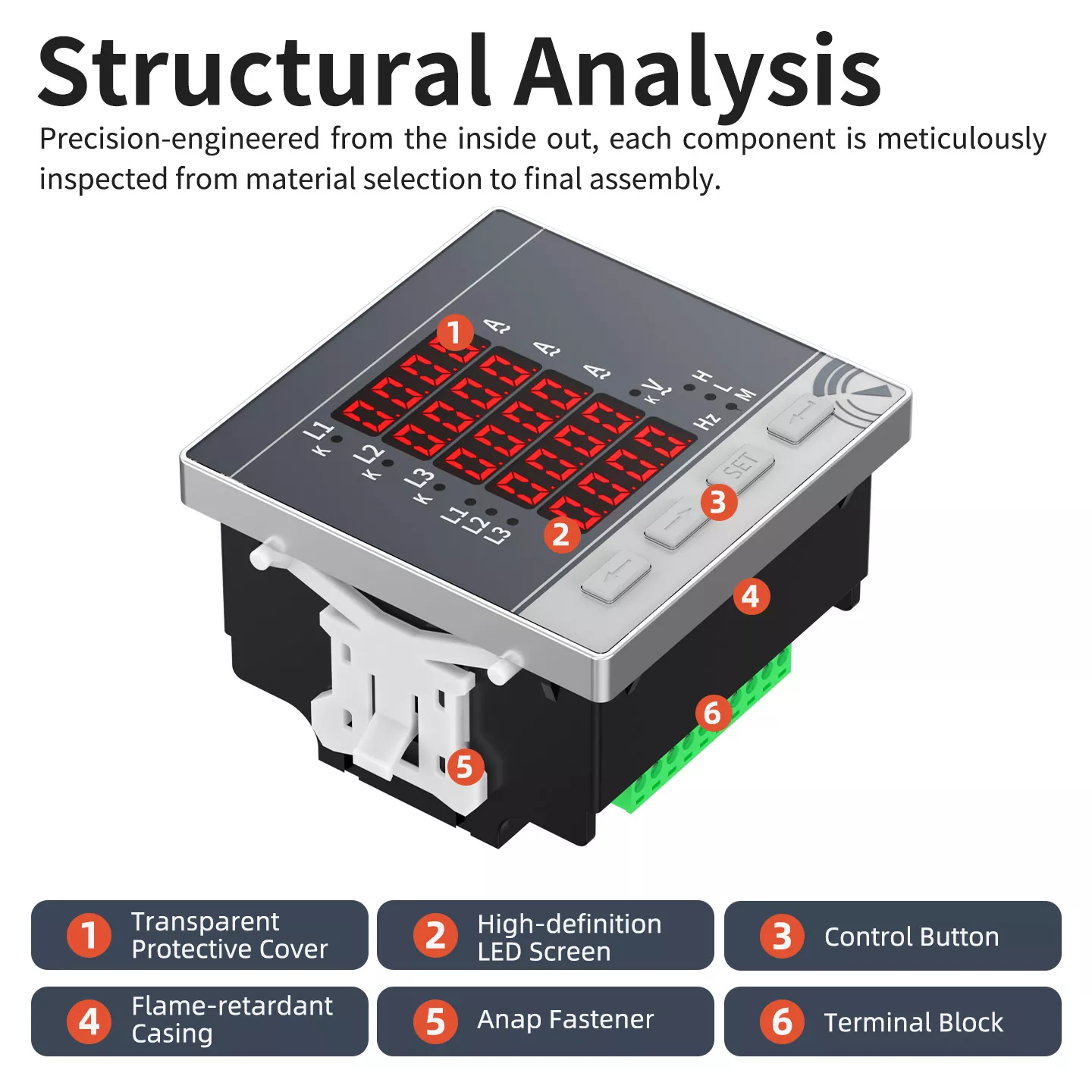

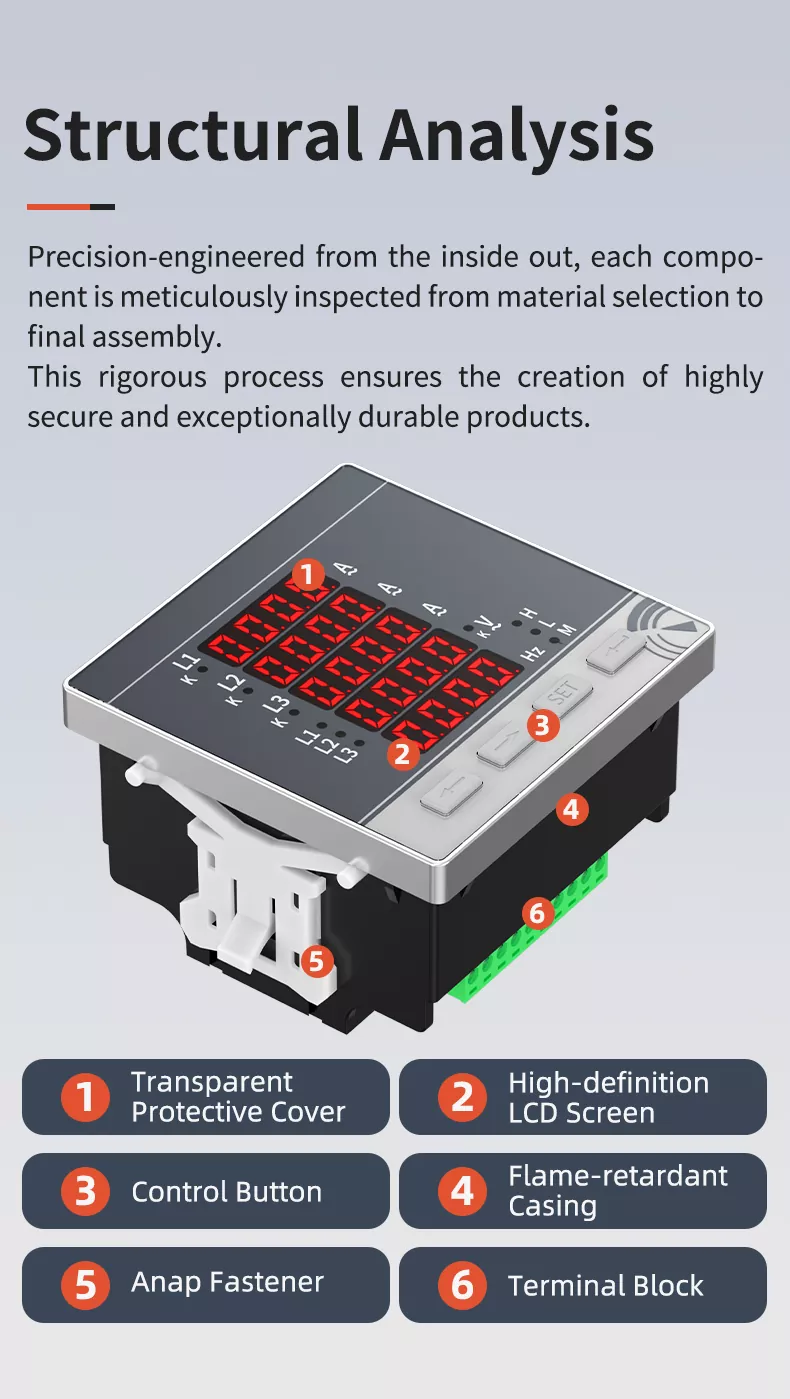

التحليل الهيكلي

تم تصميم جهاز القياس المدمج متعدد الوظائف الخاص بنا بدقة من الداخل إلى الخارج، مع كل مكون بدقة تم فحصها بدءًا من اختيار المواد وحتى التجميع النهائي. تضمن هذه العملية الصارمة أن يكون جهاز القياس آمنًا للغاية متينة بشكل استثنائي، وتلبي متطلبات الطلبات بالجملة والإمداد طويل الأجل. الهيكل يشمل:

1. غطاء حماية شفاف: يحمي شاشة العرض من الغبار والتلف.

2. شاشة LED عالية الوضوح: عرض بيانات واضح مع قدرة قوية ضد التداخل.

3. زر التحكم: إعداد المعلمة السهلة وتبديل الوضع.

4. غلاف مثبطات اللهب: مادة البولي كربونات عالية القوة، مضادة للتآكل ومقاومة للحريق.

5. أناب السحابة: تركيب سهل التركيب، ثابت وموثوق.

6. كتلة المحطة الطرفية: جودة عالية، موصلية جيدة، أسلاك آمنة.

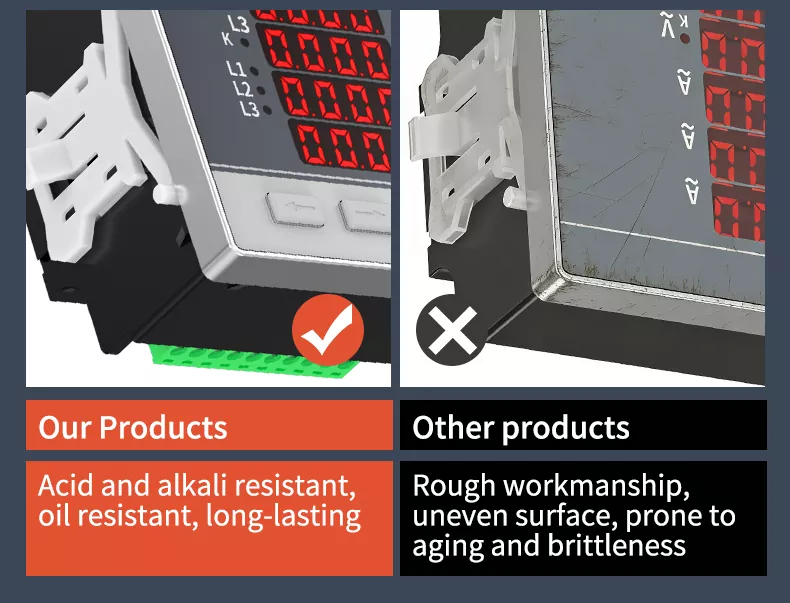

منتجاتنا مقابل المنتجات الأخرى

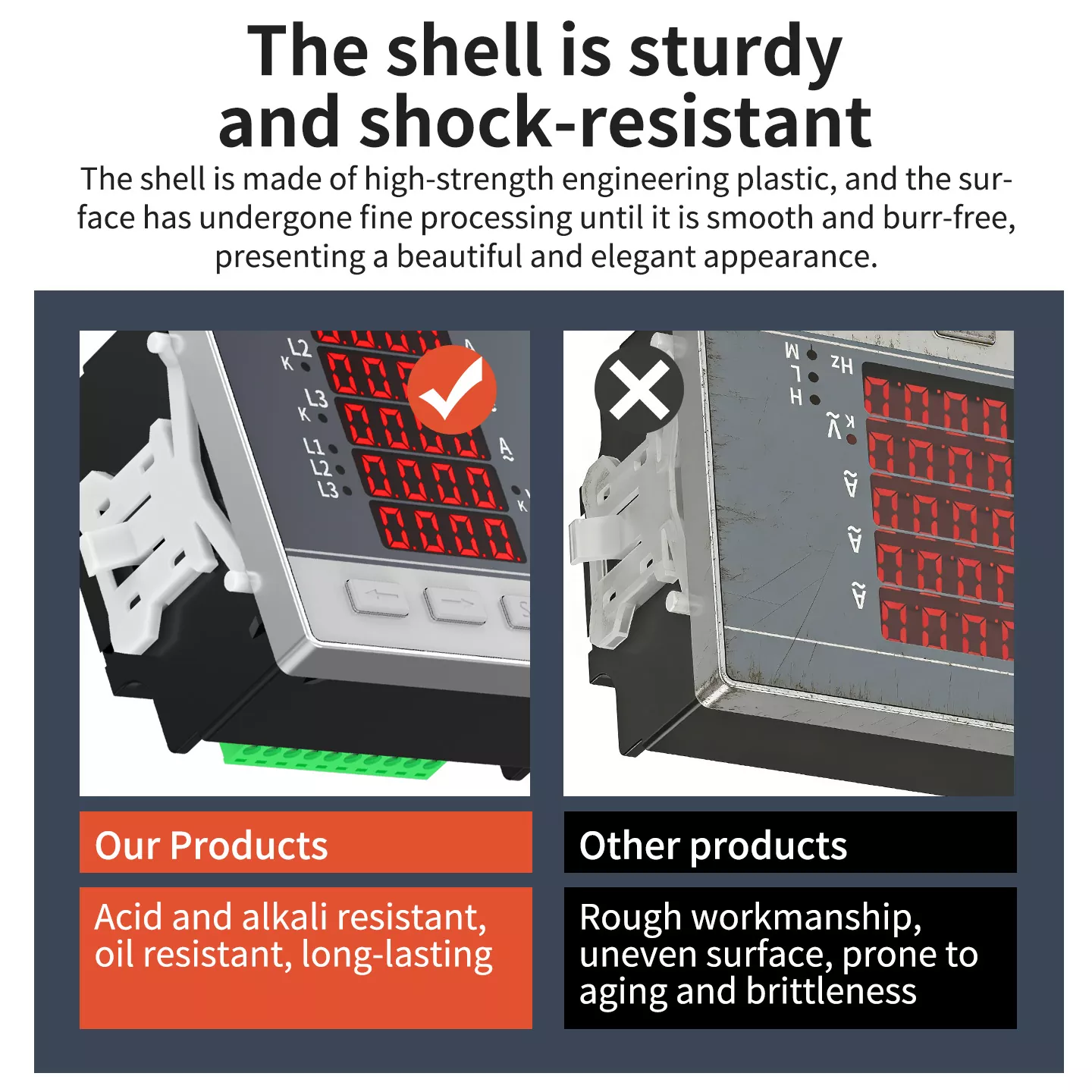

بالمقارنة مع المنتجات المنافسة، يتميز جهاز القياس المشترك متعدد الوظائف الخاص بنا بمقاومة الأحماض والقلويات والزيوت وغلاف طويل الأمد، وتجنب الصناعة الخشنة والأسطح غير المستوية ومشاكل الشيخوخة/الهشاشة الشائعة في المنتجات الرخيصة البدائل.

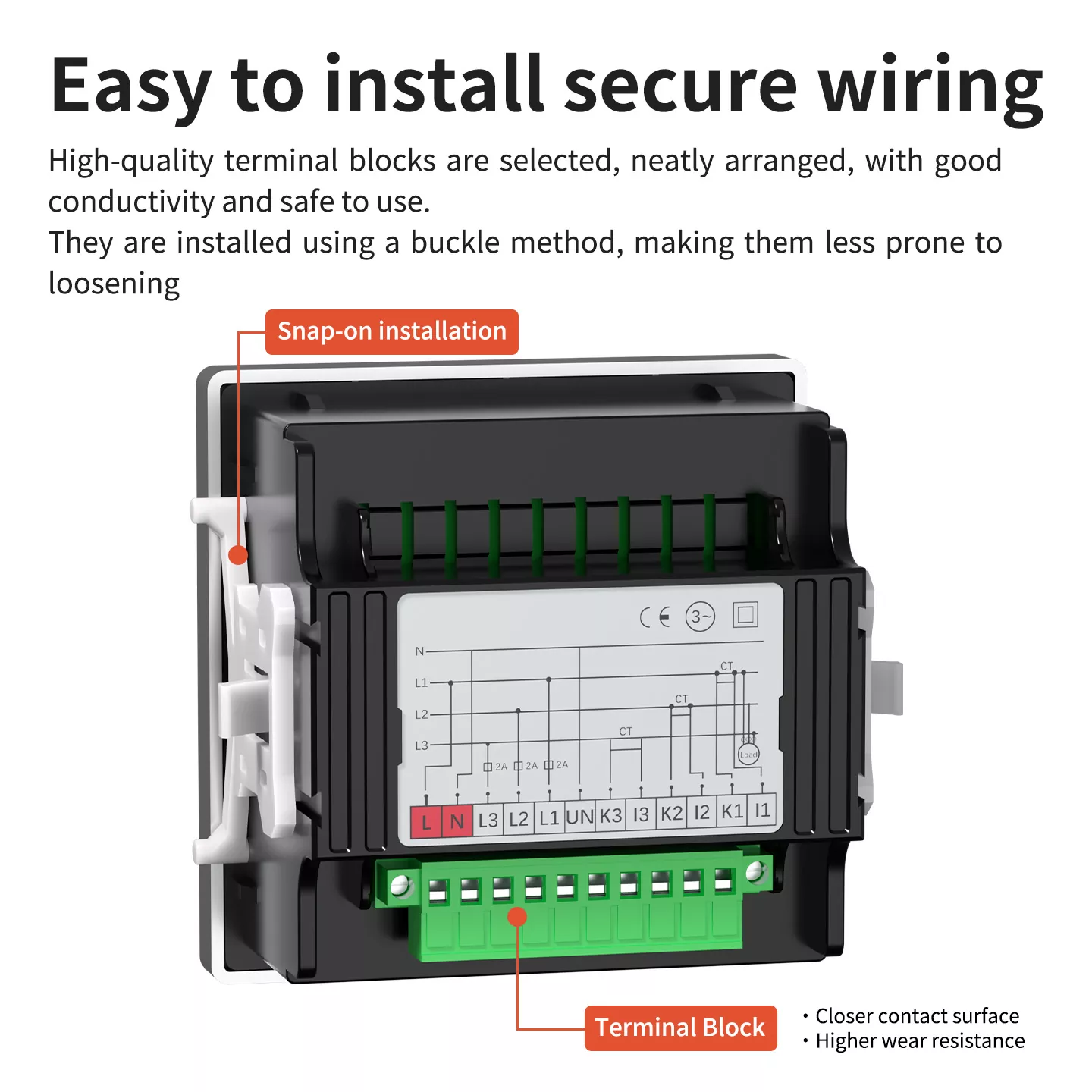

كتلة طرفية عالية الجودة

تتميز الكتلة الطرفية عالية الجودة للمقياس المشترك متعدد الوظائف بسطح اتصال أقرب وتآكل أعلى المقاومة، تحمي بشدة سلامة التيار الكهربائي، مع أسلاك أنيقة لمنع سوء الاتصال والقصر الدوائر للمستخدمين النهائيين.

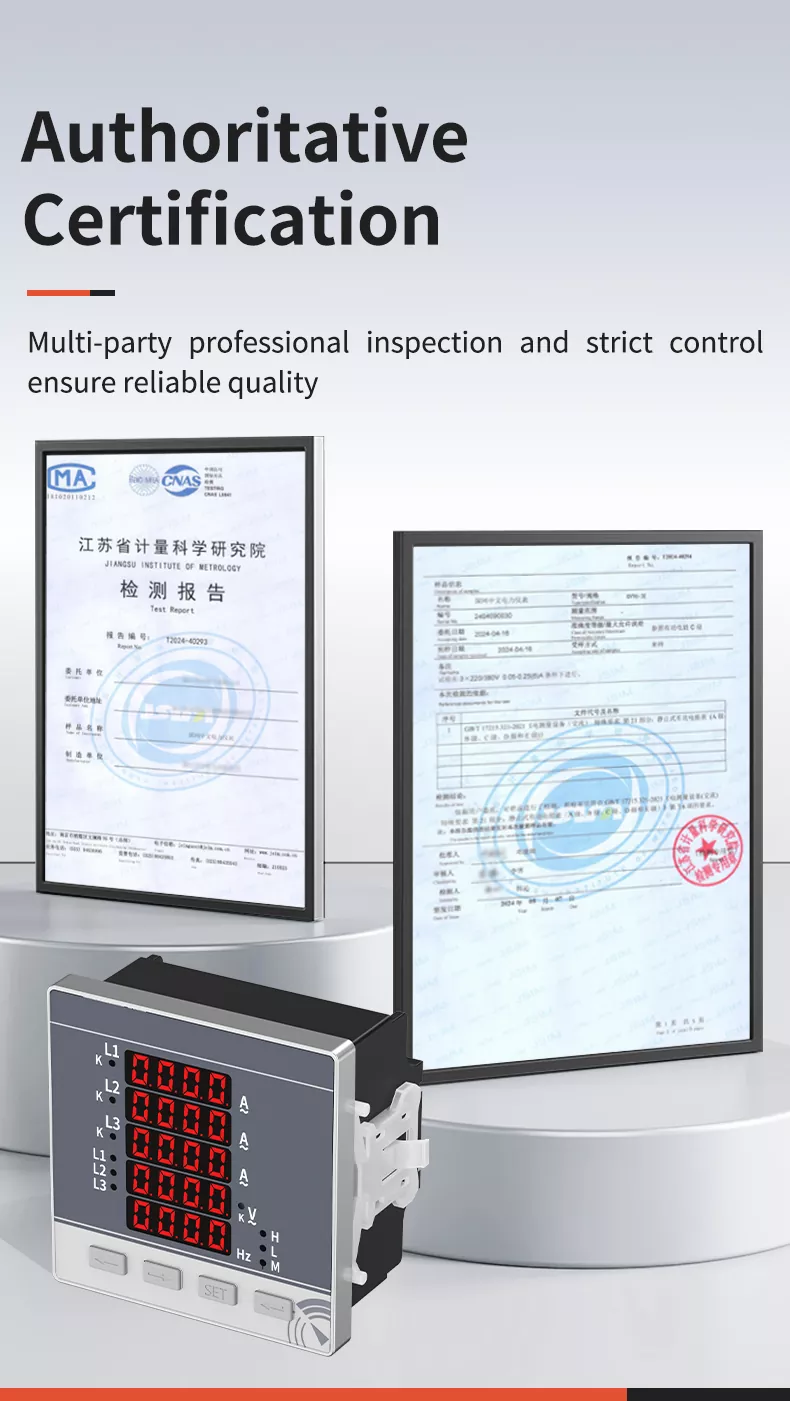

شهادة رسمية

اجتاز الفحص المهني متعدد الأطراف وحصل على شهادة رسمية (MA/CNAS)، مما يضمن يفي العداد المشترك متعدد الوظائف بمعايير الجودة والسلامة العالمية للمشتريات بالجملة والسائبة.

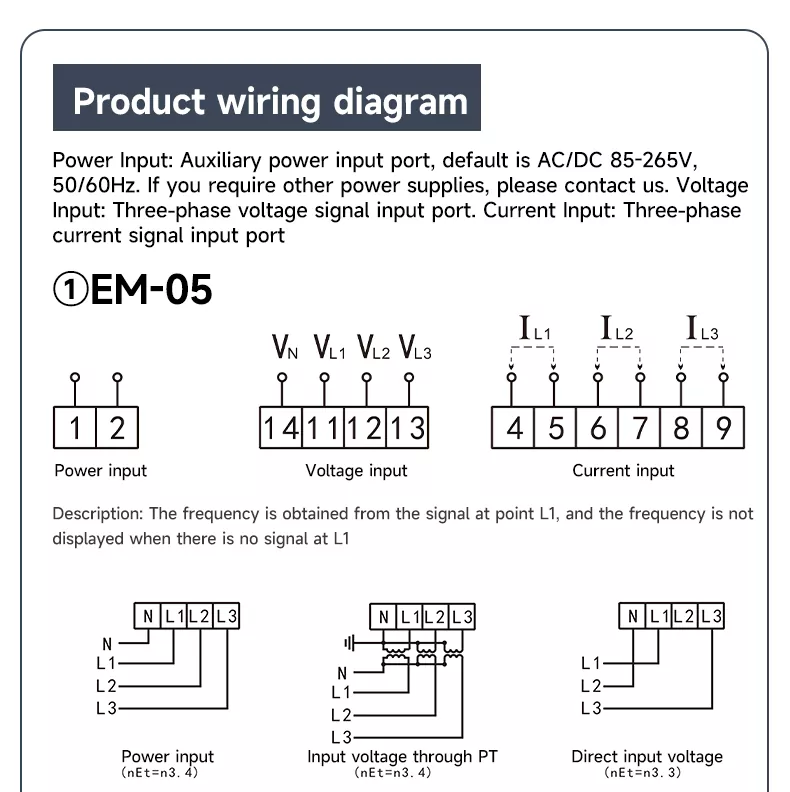

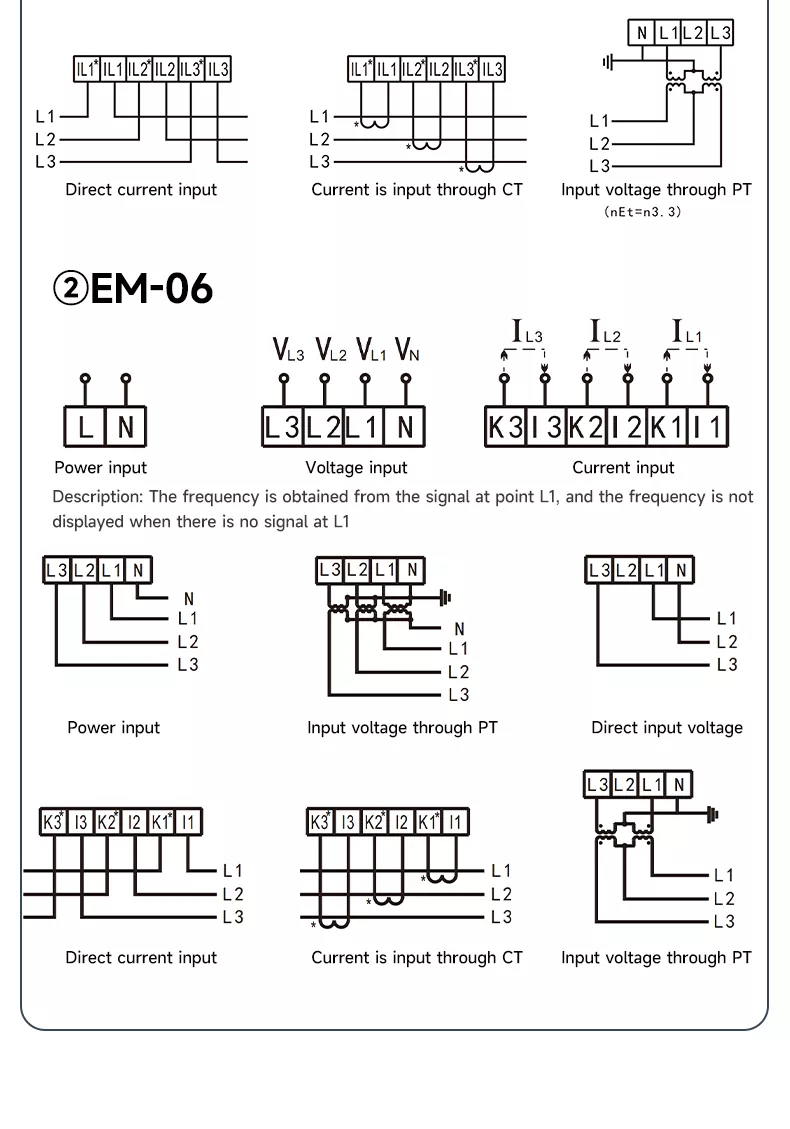

مخطط الأسلاك

تدعم تعليمات الأسلاك الواضحة التثبيت السهل لكل من الطرازين EM-05 وEM-06:

• مدخلات الطاقة: قم بالتوصيل بأطراف L/N (التيار المتردد/التيار المستمر 85-265 فولت).

• مدخلات الجهد: قم بتوصيل إشارات الجهد ثلاثية الطور بالمحطات المقابلة (L1/L2/L3 + N).

• المدخلات الحالية: قم بتوصيل إشارات محول التيار (CT) بالمحطات المقابلة.

• لا يتطلب الأمر إعدادًا معقدًا، وهو مثالي للنشر السريع في خزانات التوزيع واللوحات الصناعية.

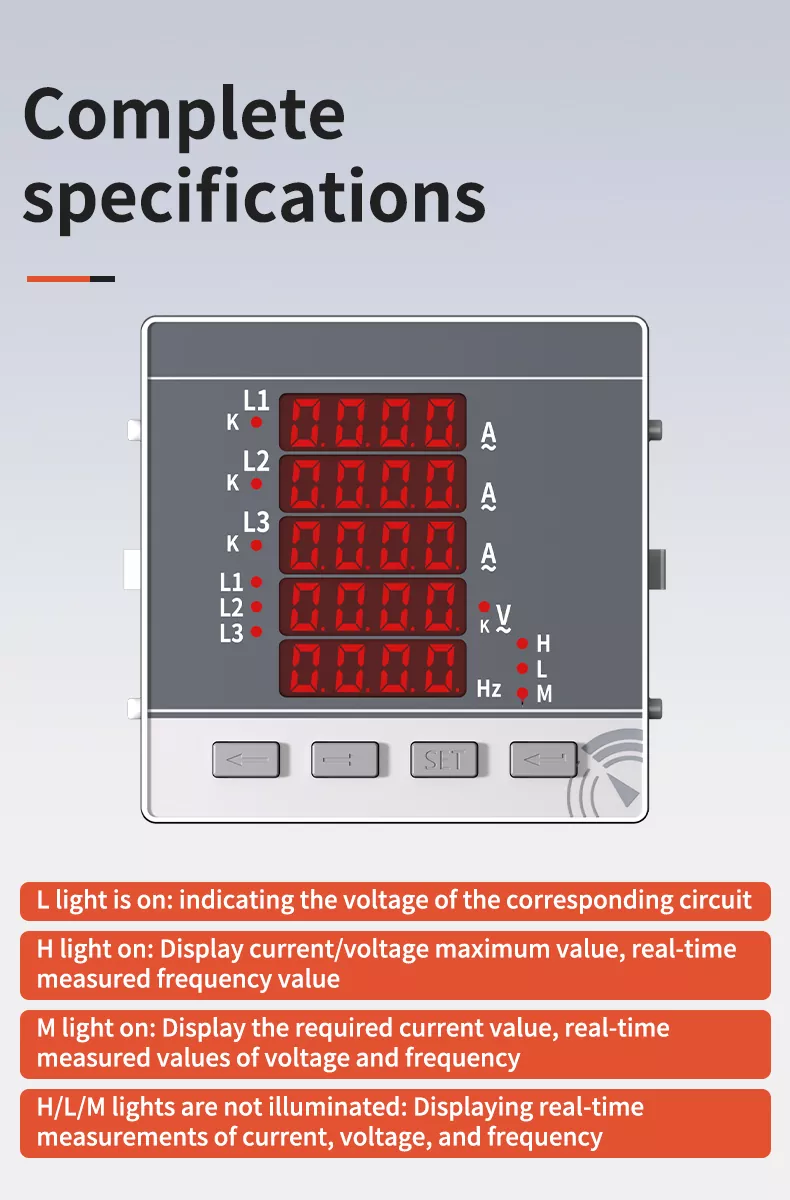

شرح وضع العرض

• ضوء L على: يشير إلى جهد الدائرة المقابلة.

• ح الضوء على: يعرض القيمة القصوى للتيار/الجهد، وقيمة التردد المقاسة في الوقت الفعلي.

• م على الضوء: يعرض القيمة الحالية المطلوبة، والقيم المقاسة في الوقت الحقيقي للجهد والتردد.

• أضواء H/L/M مطفأة: عرض القياسات في الوقت الحقيقي للتيار والجهد والتردد.

التعليمات

1. ما هي دقة القياس للعداد المشترك متعدد الوظائف؟

يصل إلى دقة عالية تبلغ 0.5 مستوى، مما يوفر مراقبة مستقرة وموثوقة لمعلمات الطاقة ثلاثية الطور لمختلف الاستخدامات الأنظمة الكهربائية.

2. كيفية تثبيت العداد المشترك متعدد الوظائف؟

إنها تعتمد تركيب اللوحة الإضافية، وهي سريعة وثابتة ومناسبة لخزائن التوزيع والأتمتة الصناعية وسيناريوهات أخرى.

3. ما هي المعلمات التي يمكن للعداد المشترك متعدد الوظائف مراقبتها؟

إنه يراقب بشكل شامل التيار ثلاثي الطور والجهد والتردد ومعلمات الطاقة الرئيسية الأخرى، مع أ شاشة LED عالية الوضوح لعرض واضح.

4. هل غلاف جهاز القياس المشترك متعدد الوظائف مثبط للهب؟

نعم، إنها تستخدم مادة PC المقاومة للهب، وهي مقاومة للأحماض والقلويات، مما يمنع بشكل فعال مخاطر الحريق الدوائر القصيرة والحمل الزائد.

5. ما هي النماذج والأحجام المتاحة؟

نحن نقدم نموذجين (EM-05 / EM-06) وحجمين من الألواح (72 × 72 مم / 96 × 96 مم) لتلبية متطلبات التثبيت المختلفة متطلبات التطبيق.

6. ما هو نطاق درجة حرارة التشغيل للعداد؟

يمكن أن تعمل بثبات عند -20 ~ 70 درجة مئوية، مع تحمل قصير المدى يصل إلى 75 درجة مئوية، ومناسبة لمختلف الصناعات والتجارية. البيئات.
