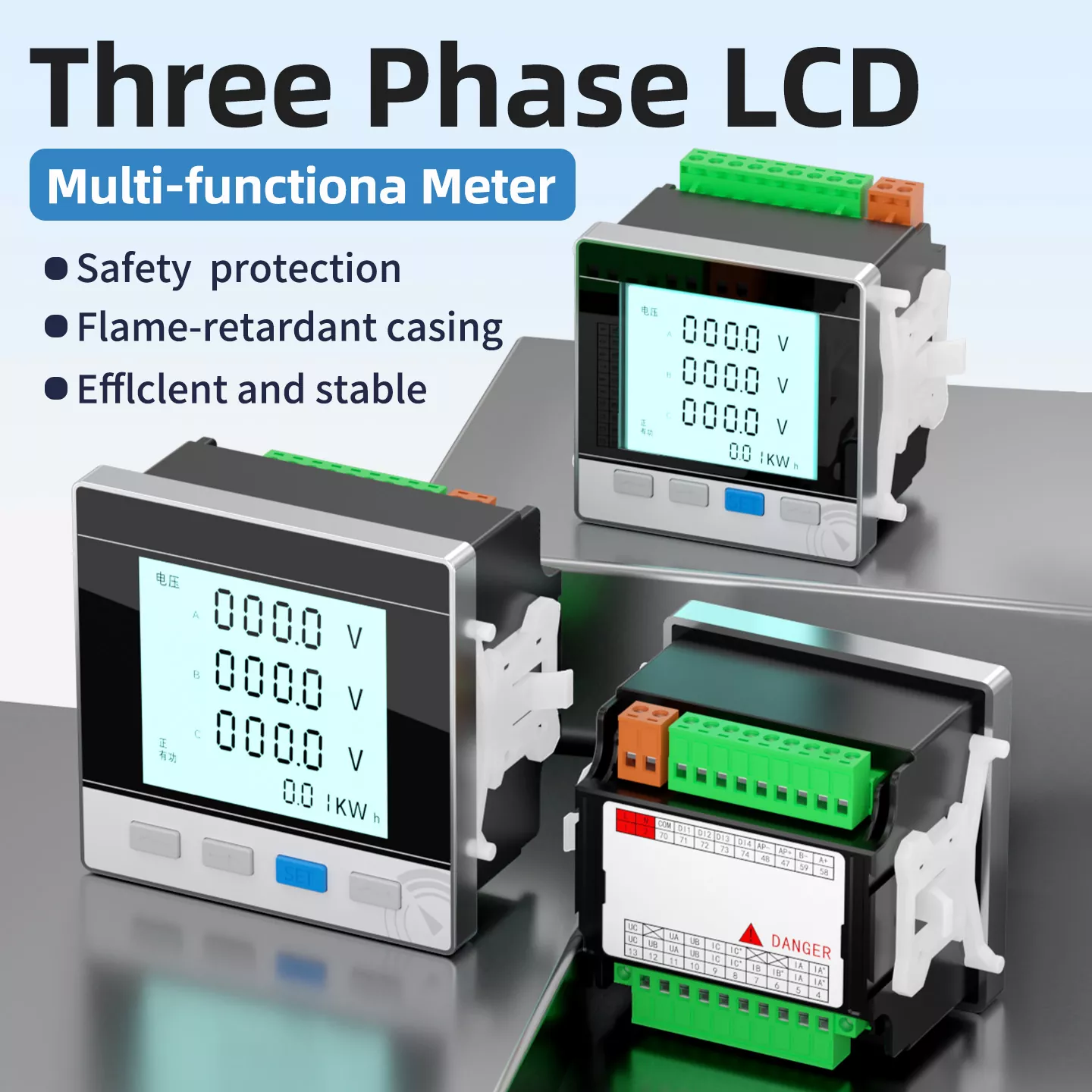

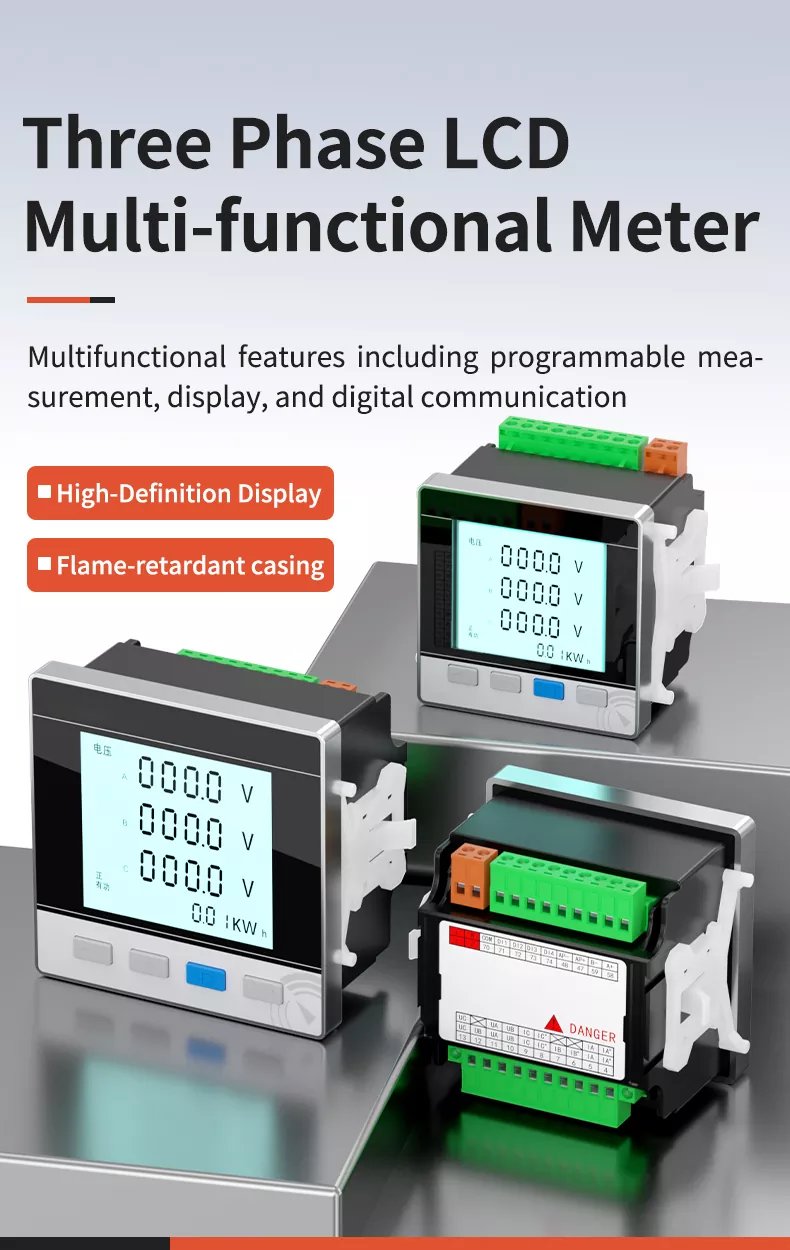

جهاز قياس متعدد الوظائف LCD ثلاثي الطور

جهاز القياس متعدد الوظائف LCD ذو ثلاث مراحل هو جهاز مراقبة وقياس ذكي مصمم لثلاثة أشخاص أنظمة الطاقة المرحلة. فهو يدمج القياس القابل للبرمجة، وعرض الوقت الحقيقي، ووظائف الاتصال الرقمي، تمكين المراقبة الشاملة للجهد والتيار والطاقة والطاقة والتردد وعامل الطاقة. اعتماد المستوردة رقائق عالية الجودة وتكنولوجيا لحام متكاملة، تضمن دقة قياس مستوى 0.5 ومستقرة الأداء. غلاف ABS المقاوم للهب قوي، ومقاوم للصدمات، ومقاوم للتآكل، ومناسب لفترة طويلة استخدام المصطلح في البيئات الصناعية القاسية. يستخدم على نطاق واسع في الأتمتة الصناعية، وتوزيع الطاقة، والطاقة سيناريوهات الإدارة، مما يوفر مراقبة موثوقة لمعلمات الطاقة للمعدات الكهربائية.

مقدمة عن الشركة

ملتزمون بتقديم خدمات شاملة للتحكم في الأتمتة الصناعية. تلبية احتياجات جميع جوانب نظام الطاقة مع توزيع الطاقة الذكي الدقيق والموثوق والموفر للطاقة والصديق للبيئة المنتجات. نحن نلتزم بمراقبة الجودة الصارمة بدءًا من البحث والتطوير وحتى الإنتاج، مما يضمن تلبية كل منتج للمعايير الدولية المعايير، ونسعى جاهدين لنكون شريكًا موثوقًا به للعملاء العالميين في صناعة معدات القياس الكهربائية.

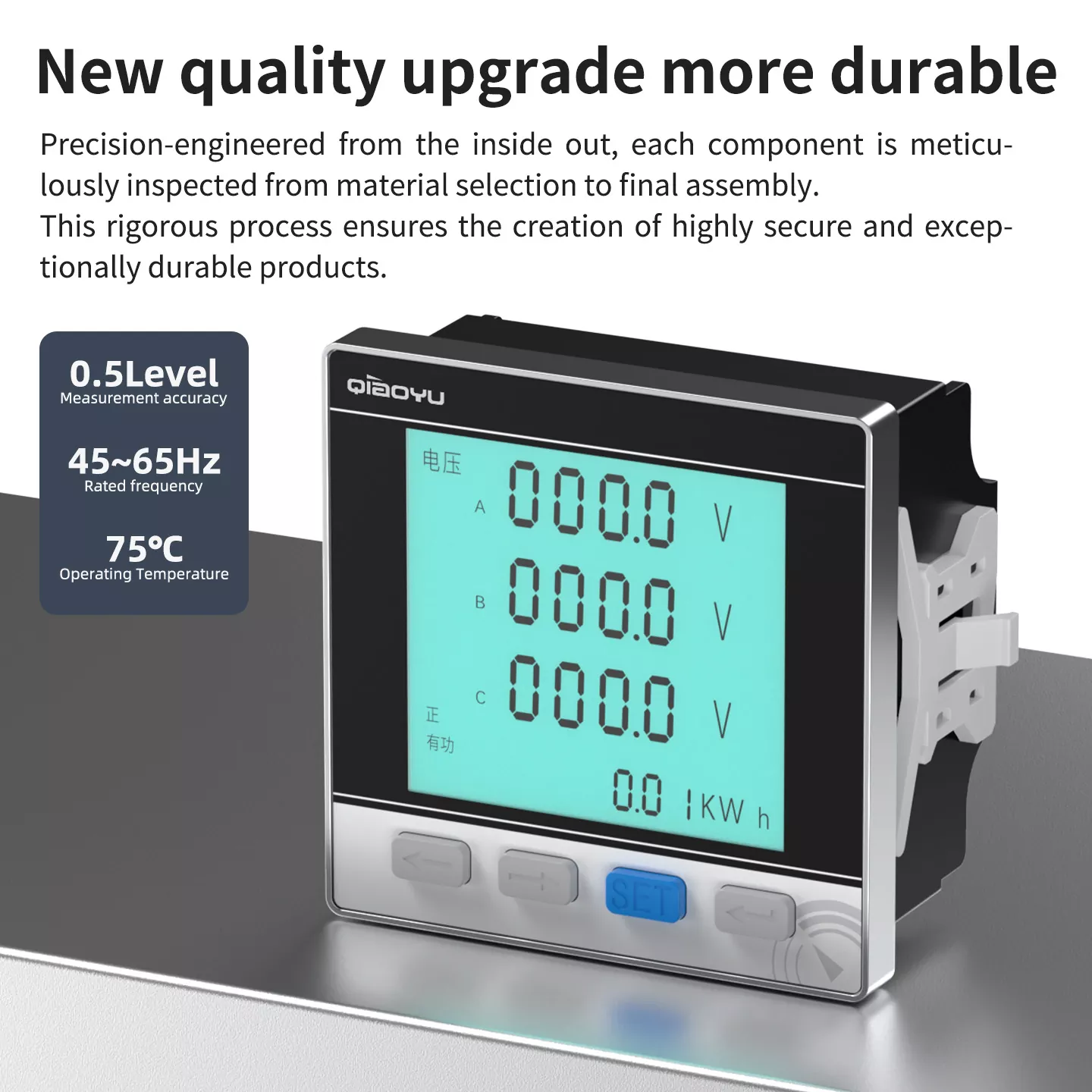

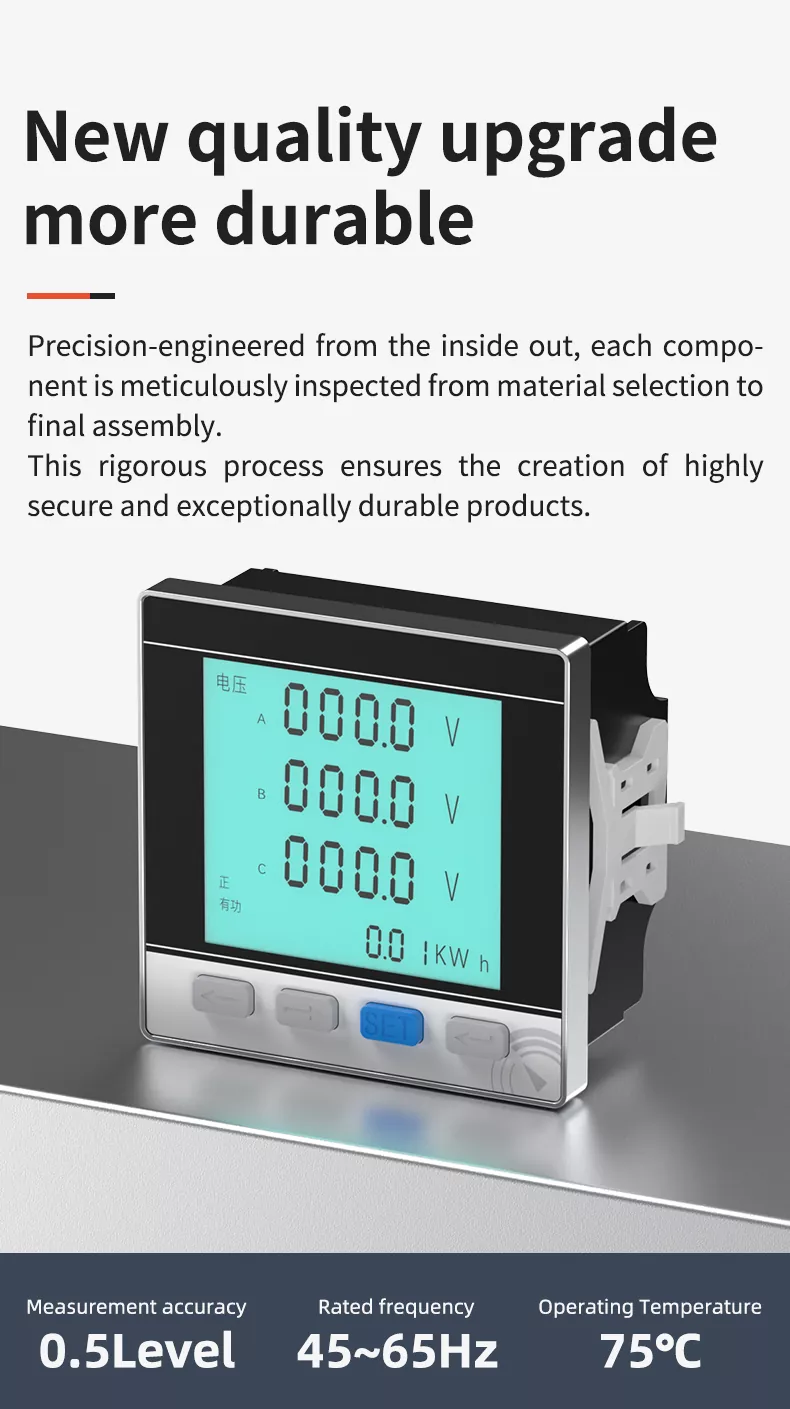

ترقية جديدة للجودة وأكثر متانة

لقد خضع جهاز القياس متعدد الوظائف LCD ذو ثلاث مراحل لترقية الجودة الكاملة. دقة هندسية من الداخل خارجًا، يتم فحص كل مكون بدقة بدءًا من اختيار المواد وحتى التجميع النهائي. نحن نستخدم المستوردة عالية رقائق الجودة وتكنولوجيا اللحام المتكاملة لضمان القياس الدقيق والأداء المستقر. القشرة مصنوعة مصنوعة من مادة ABS عالية القوة المقاومة للهب، وهي مقاومة للشيخوخة، ومقاومة للتآكل، ومقاومة للصدمات، واللهب مثبط. يخضع كل منتج لاختبار التقادم الصارم ومعايرة الدقة واختبار تحمل الجهد قبل المغادرة المصنع. يمكن أن تعمل بثبات لفترة طويلة في البيئات الصناعية القاسية، مع أداء أمان أقوى وعمر خدمة أطول.

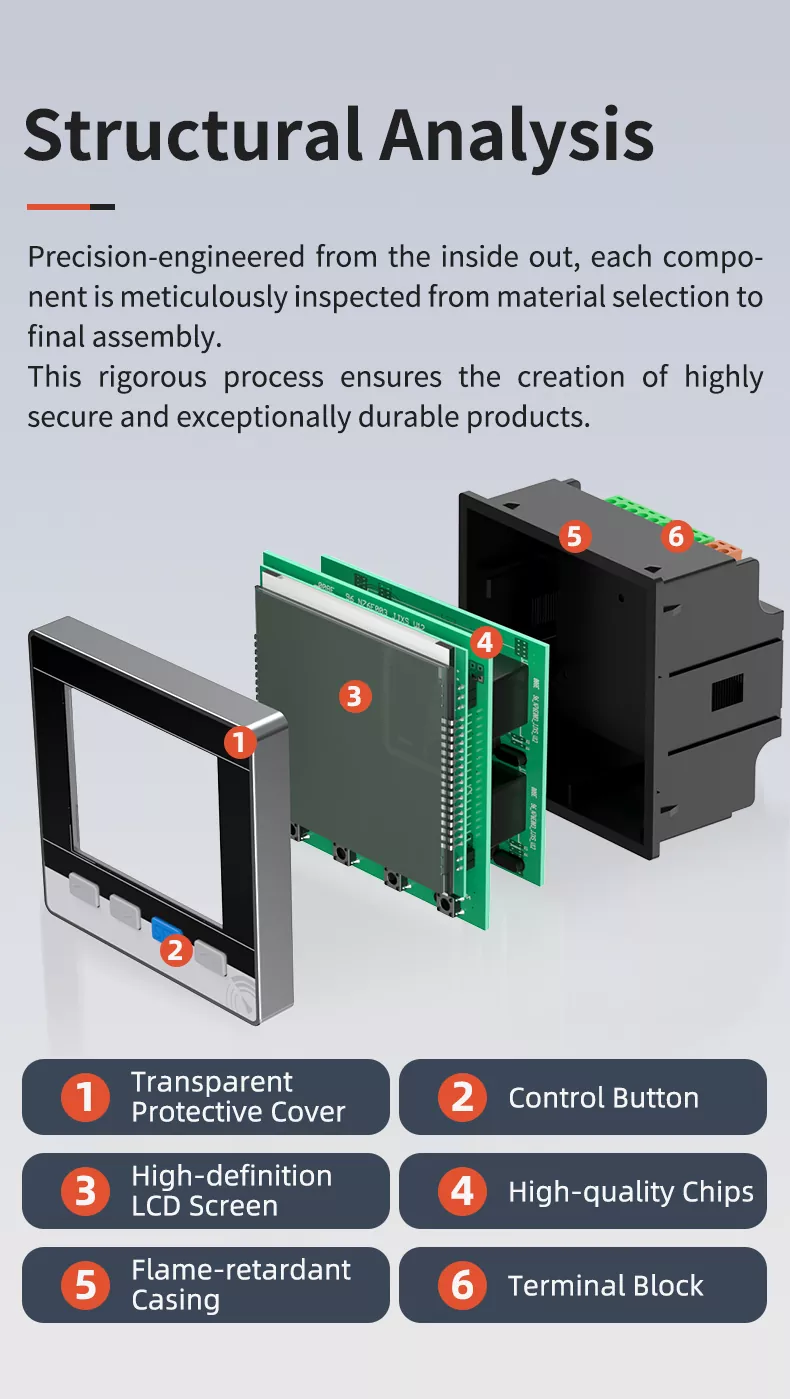

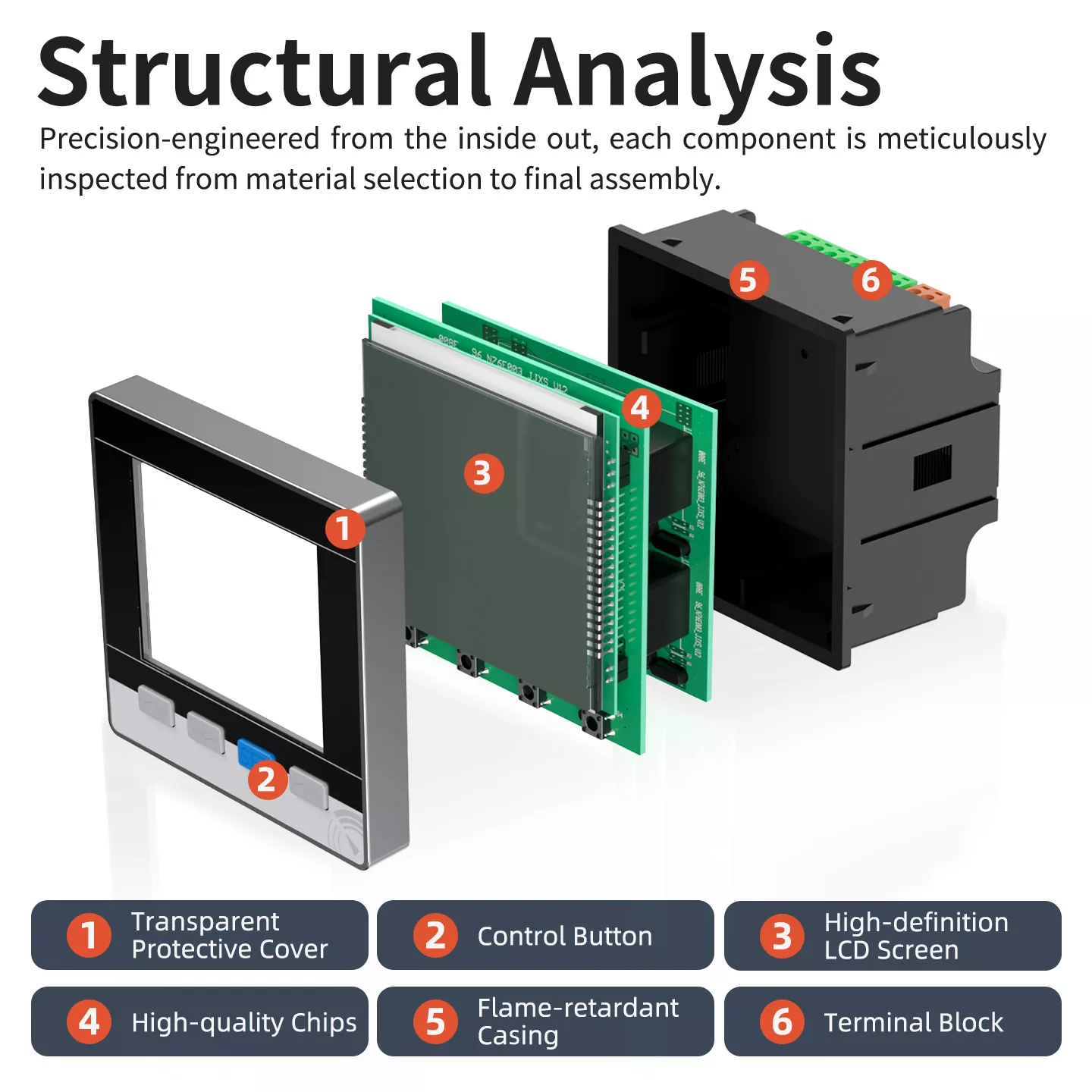

التحليل الهيكلي

يعتمد جهاز القياس هيكلًا مدمجًا وعلميًا، يتضمن 6 مكونات أساسية:

1. غطاء حماية شفاف: يحمي الشاشة من الغبار والأضرار المادية، مما يضمن الوضوح على المدى الطويل.

2. زر التحكم: حساس وسريع الاستجابة، ويدعم إعداد المعلمات، والاستعلام عن البيانات، والتنقل في القائمة.

3. شاشة LCD عالية الوضوح: عرض كبير للأحرف، وتصور واضح للبيانات، وقدرة قوية على مقاومة التداخل.

4. رقائق عالية الجودة: رقائق مستوردة مع لحام متكامل، مما يضمن دقة قياس بمستوى 0.5 وأداء مستقر.

5. غلاف مثبطات اللهب: بلاستيك هندسي عالي القوة، مضاد للشيخوخة، مقاوم للتآكل، يوفر حماية موثوقة للسلامة.

6. كتلة المحطة: مادة موصلية عالية، تركيب ثابت، أسلاك بسيطة، مع مقاومة قوية للحمل الزائد ومقاومة التآكل.

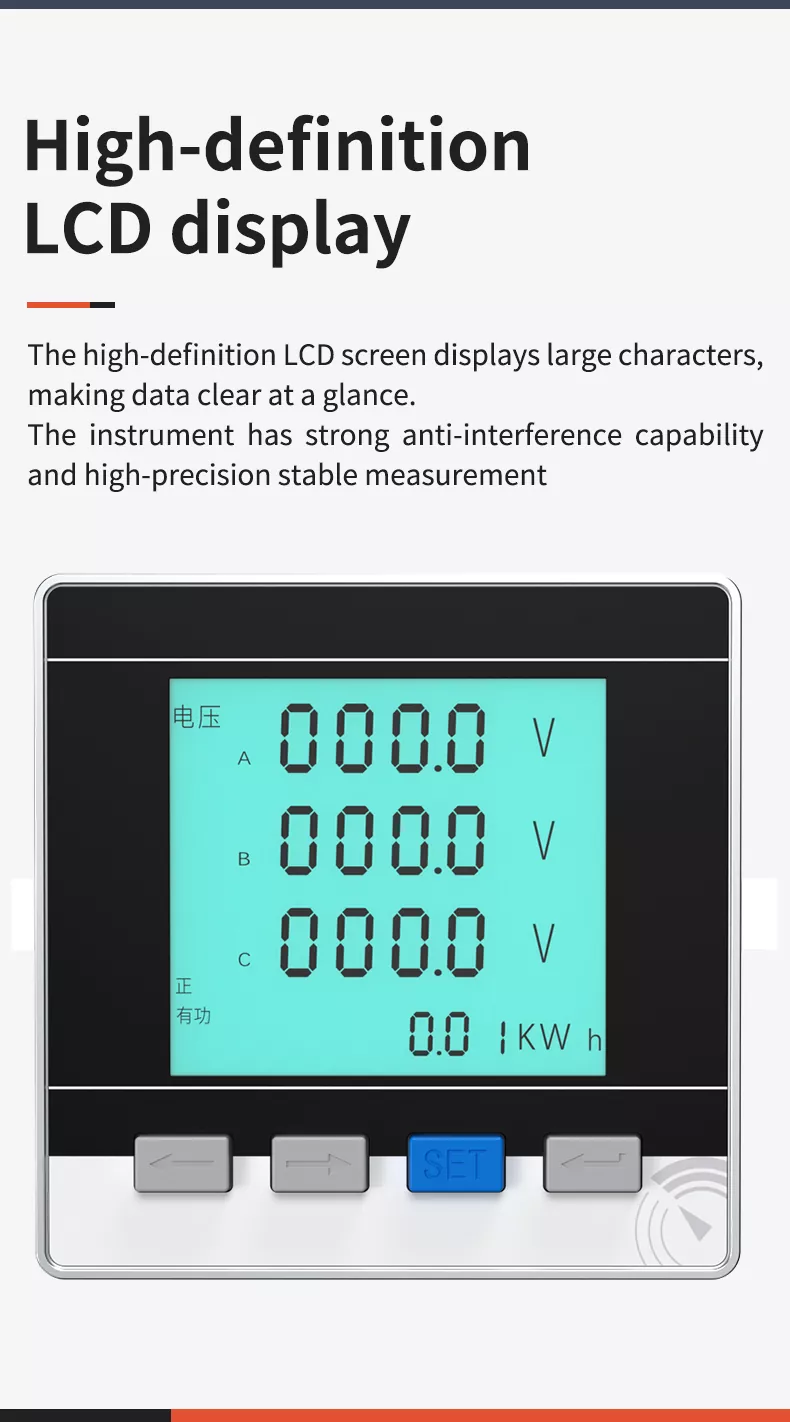

شاشة LCD عالية الوضوح

تم تجهيز جهاز القياس الخاص بنا بشاشة LCD عالية الوضوح مع شاشة عرض كبيرة الحجم. بيانات الطاقة الشاملة (الجهد والتيار والطاقة والطاقة وما إلى ذلك) واضحة في لمحة، مما يتيح سهولة القراءة في زوايا التثبيت المختلفة. يتمتع الجهاز بقدرة قوية على مقاومة التداخل وقياس ثابت عالي الدقة، مما يضمن الدقة والدقة مراقبة موثوقة لمعلمات الطاقة حتى في البيئات الصناعية المعقدة.

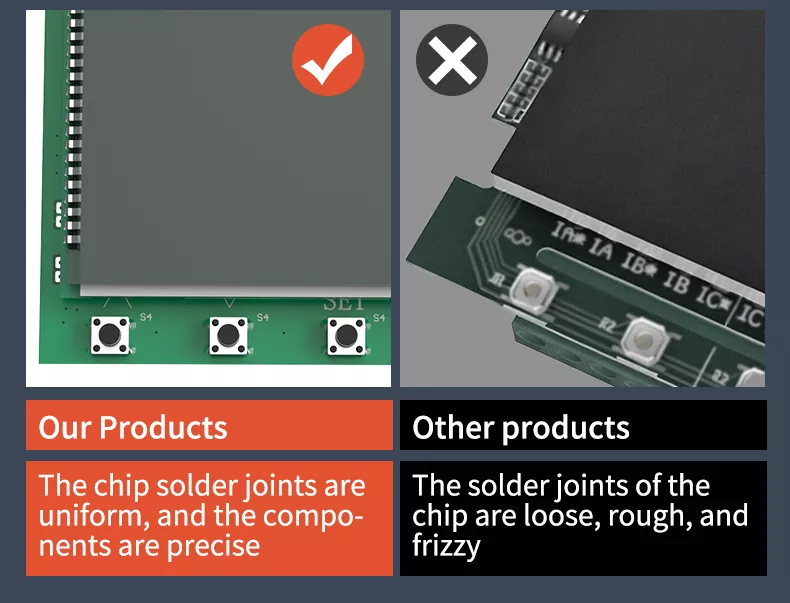

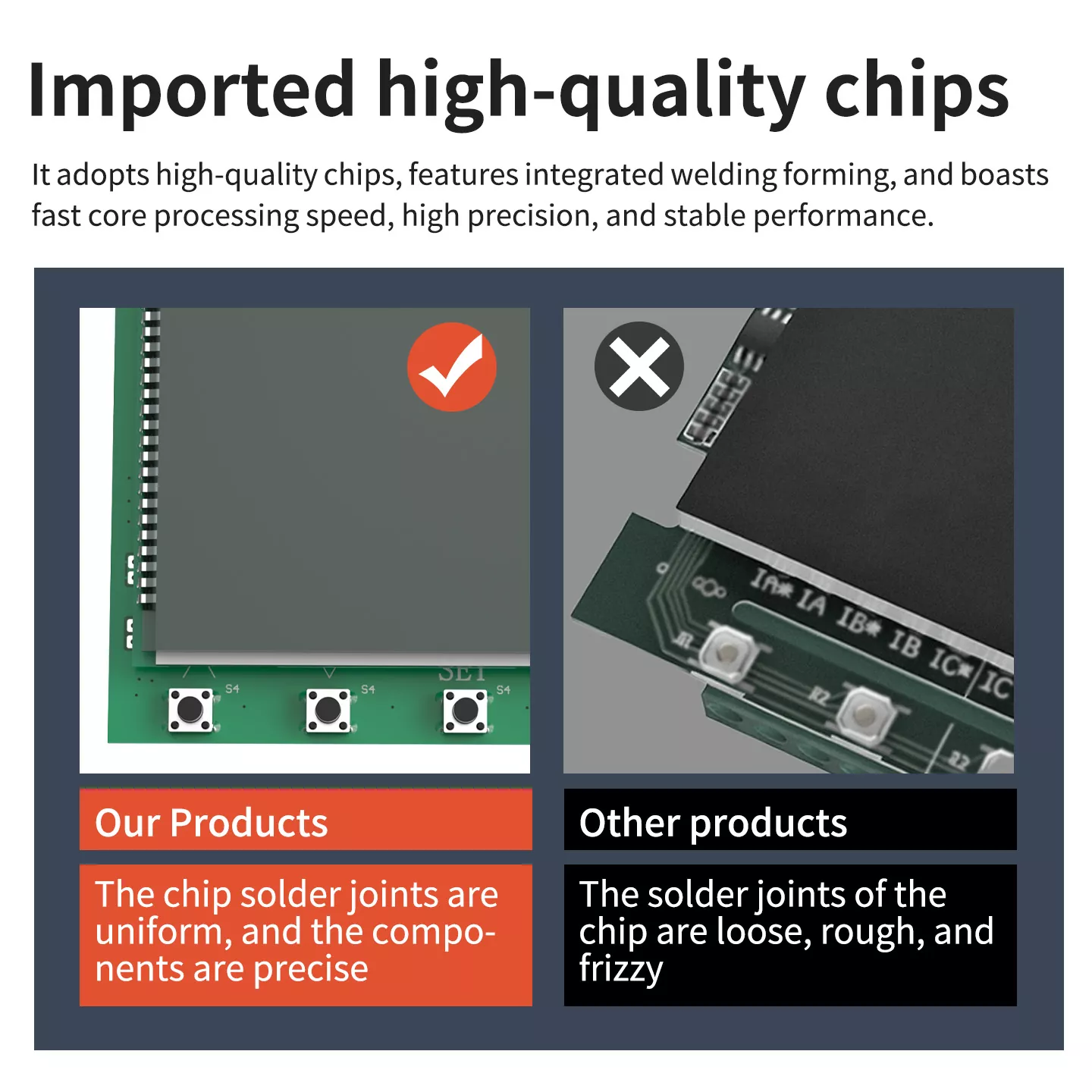

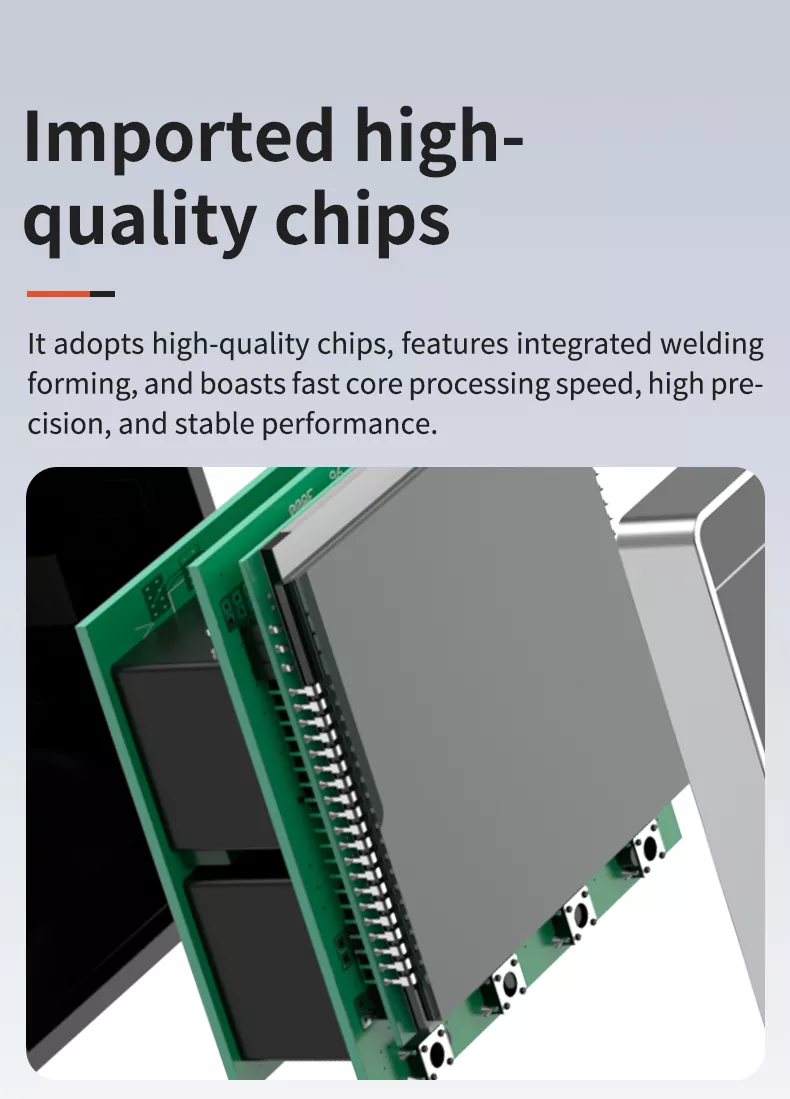

رقائق مستوردة عالية الجودة

باستخدام رقائق مستوردة عالية الجودة وتكنولوجيا اللحام المتكاملة، فإنه يضمن سرعة المعالجة الأساسية العالية الدقة والأداء المستقر. تصل دقة القياس إلى مستوى 0.5، مما يتوافق مع المعايير الصناعية الدولية معايير القياس. بالمقارنة مع المنتجات الأخرى، فإن وصلات لحام الرقائق الخاصة بنا تكون موحدة ودقيقة، مما يمنع الارتخاء، وصلات خشنة ومجعدة، مما يضمن التشغيل المستقر لجهاز القياس على المدى الطويل.

منتجاتنا مقابل. منتجات أخرى

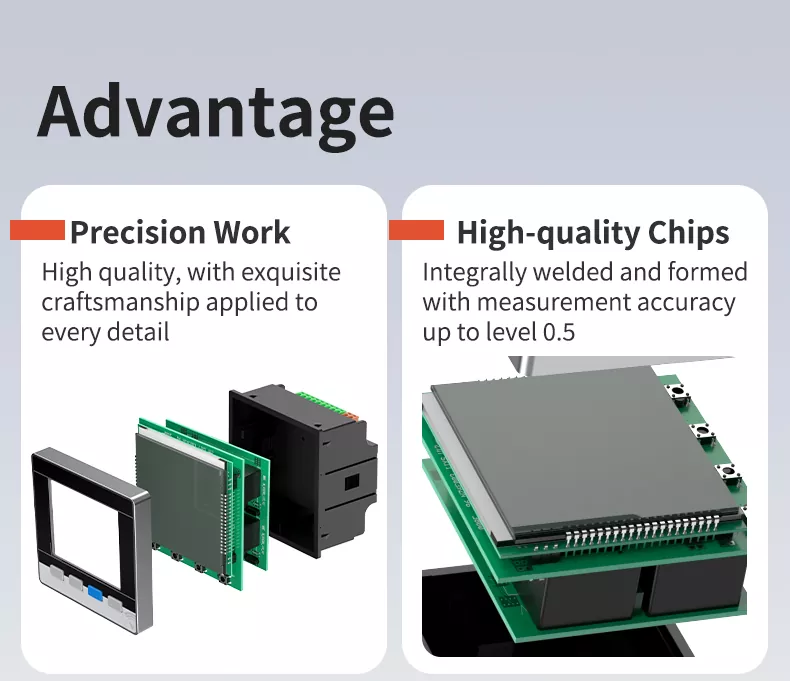

الميزة الأساسية

دقة عالية: دقة قياس بمستوى 0.5، مما يضمن مراقبة دقيقة لمعلمات الطاقة الشاملة.

غلاف مثبطات اللهب: مادة ABS عالية القوة، تمنع بشكل فعال الحرائق الناجمة عن الدوائر القصيرة والأحمال الزائدة.

تركيب سهل: تركيب سهل التركيب، خيارات متعددة لحجم اللوحة، أسلاك بسيطة، نشر سريع.

أداء مستقر: رقائق مستوردة عالية الجودة، لحام متكامل، قدرة قوية ضد التداخل، مناسبة للقسوة البيئات.

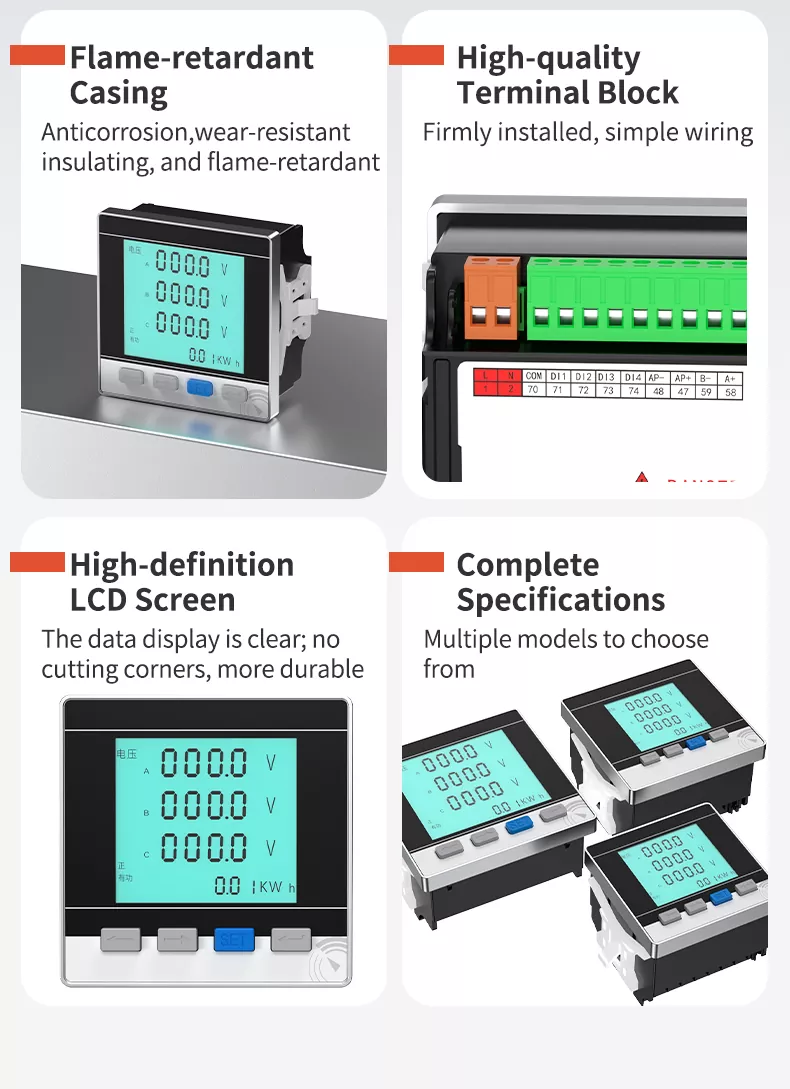

أربع نقاط بيع أساسية

• غلاف مثبطات اللهب: مضاد للتآكل، ومقاوم للتآكل، وعازل، ومثبط للهب، مما يضمن الاستخدام الآمن على المدى الطويل.

• كتلة طرفية عالية الجودة: مثبت بإحكام، أسلاك بسيطة، موصلية جيدة، مقاومة عالية للتآكل، مما يضمن نقل آمن للتيار.

• شاشة LCD عالية الوضوح: عرض بيانات واضح، أحرف كبيرة، بدون زوايا مقطوعة، أكثر متانة، سهلة القراءة.

• مواصفات كاملة: خيارات متعددة لحجم اللوحة (72 × 72 مم / 80 × 80 مم / 96 × 96 مم)، لتلبية احتياجات ظروف العمل المختلفة.

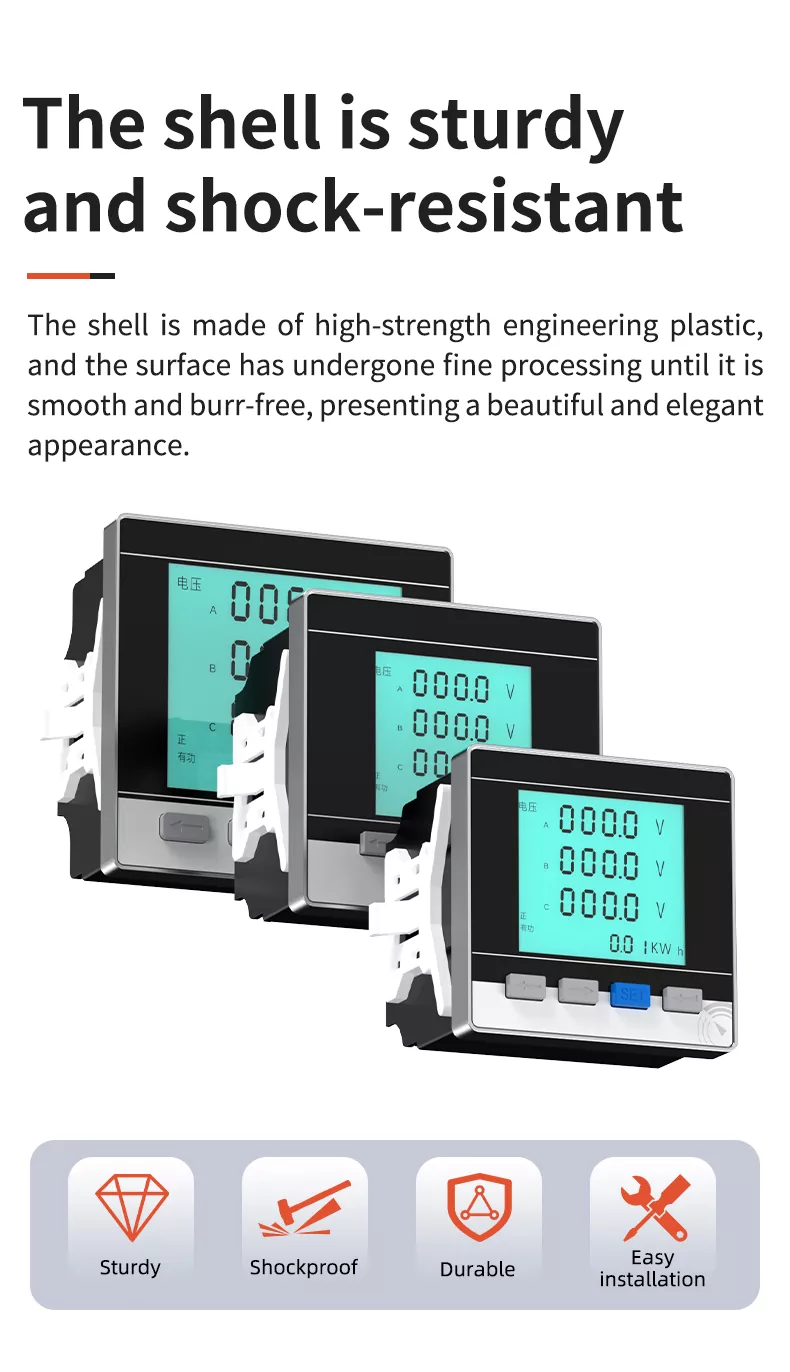

الهيكل متين ومقاوم للصدمات

الغلاف مصنوع من البلاستيك الهندسي عالي القوة، وقد خضع السطح لمعالجة دقيقة حتى يصبح كذلك ناعم وخالي من الاختباء، مما يوفر مظهرًا جميلاً وأنيقًا. لديها مقاومة ممتازة للصدمات والضغط المقاومة، يمكن أن تقاوم الاصطدام اليومي والاهتزاز الميكانيكي، ولن تتشوه أو تتلف. المادة مضادة التآكل ومكافحة الشيخوخة، ومناسبة للاستخدام المستقر على المدى الطويل في مختلف البيئات الصناعية المعقدة، مع نطاق درجة حرارة التشغيل من 20 إلى 70 درجة مئوية (حتى 75 درجة مئوية).

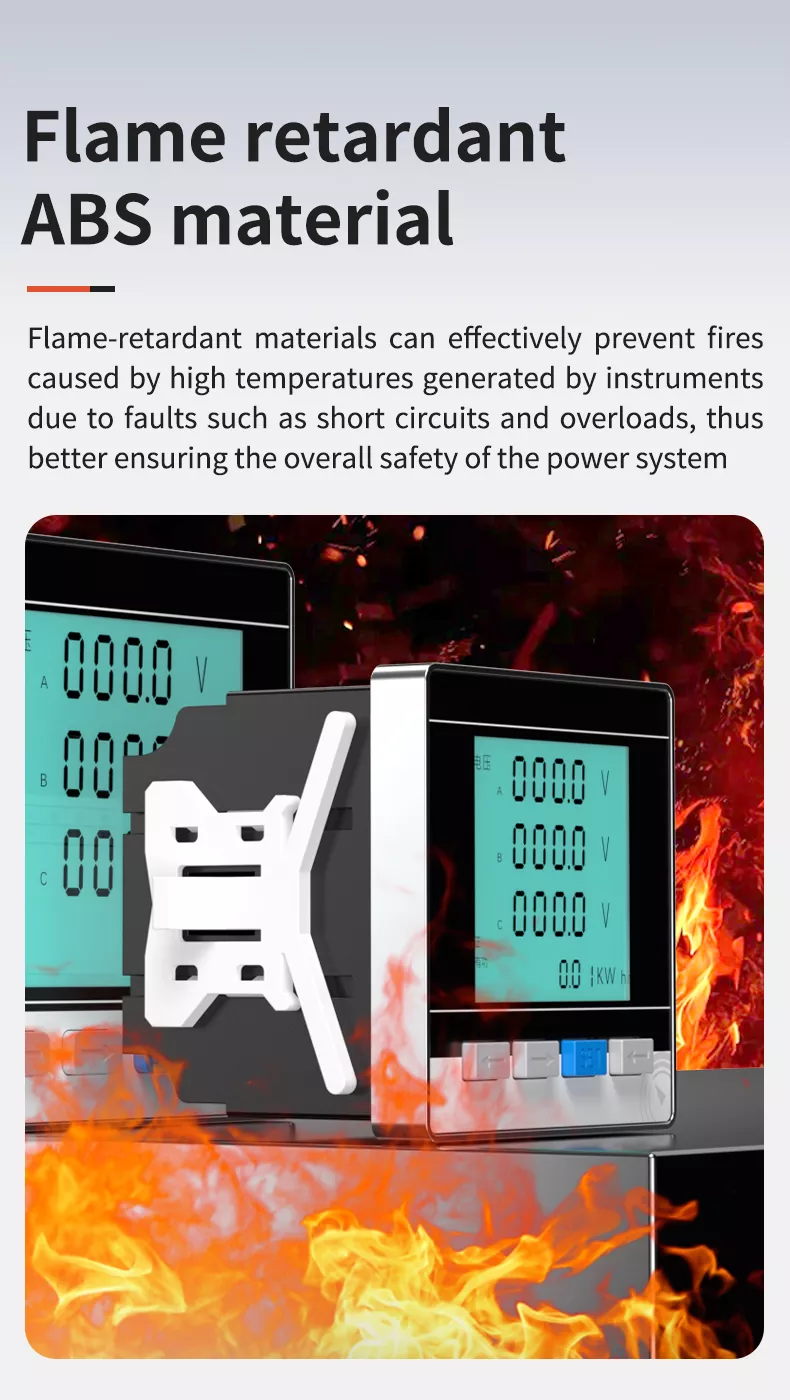

مادة ABS مقاومة للهب

يعتمد الغلاف على بلاستيك هندسي ABS مثبط للهب عالي الأداء مع مثبطات لهب ممتازة خصائص العزل. يمكن أن يمنع الاحتراق بشكل فعال ويمنع الحرائق الناجمة عن درجات الحرارة المرتفعة بواسطة الأدوات بسبب الأعطال مثل الدوائر القصيرة والأحمال الزائدة، وبالتالي ضمان السلامة العامة بشكل أفضل نظام الطاقة. المادة أيضًا مقاومة للتآكل ومضادة للشيخوخة، مع عمر خدمة طويل.

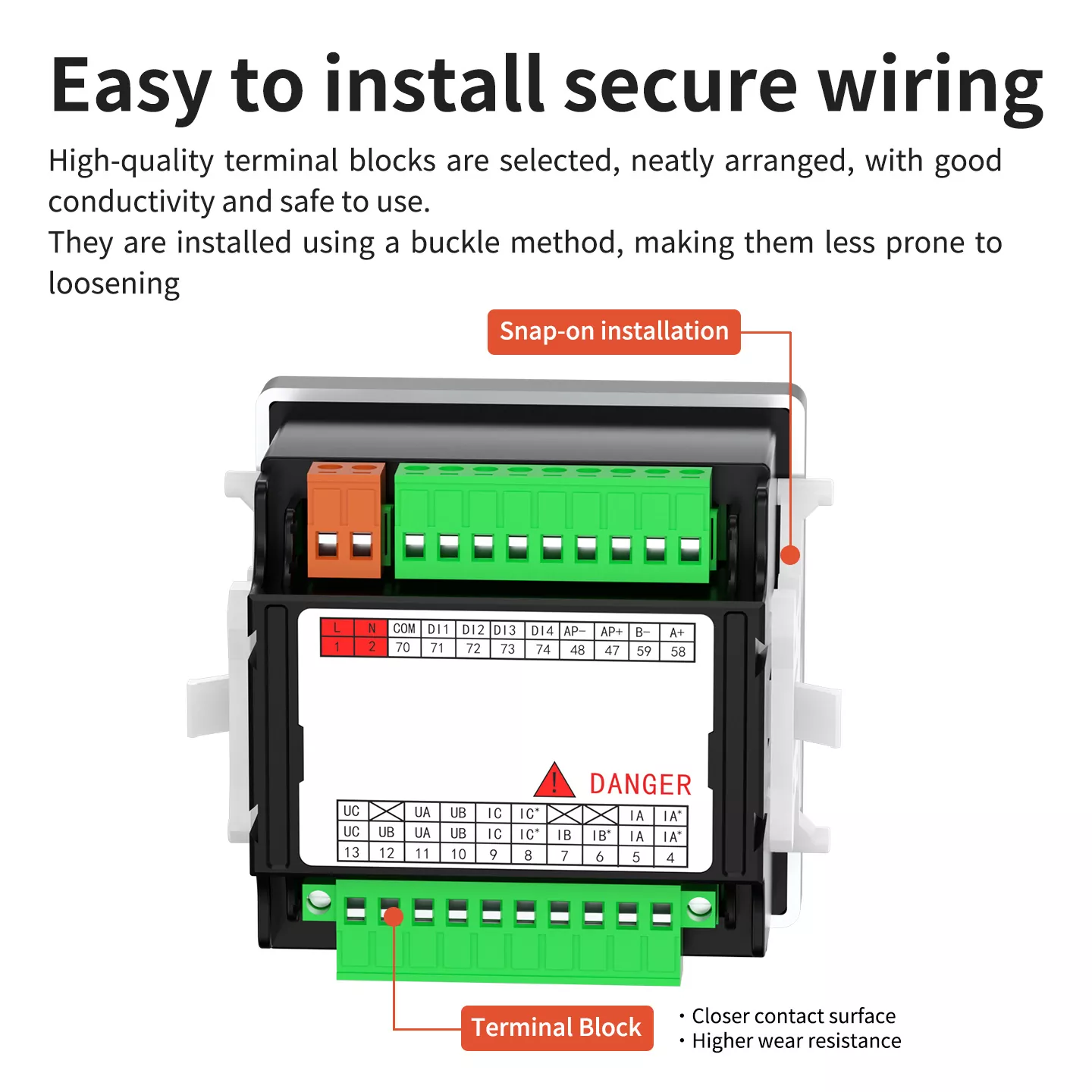

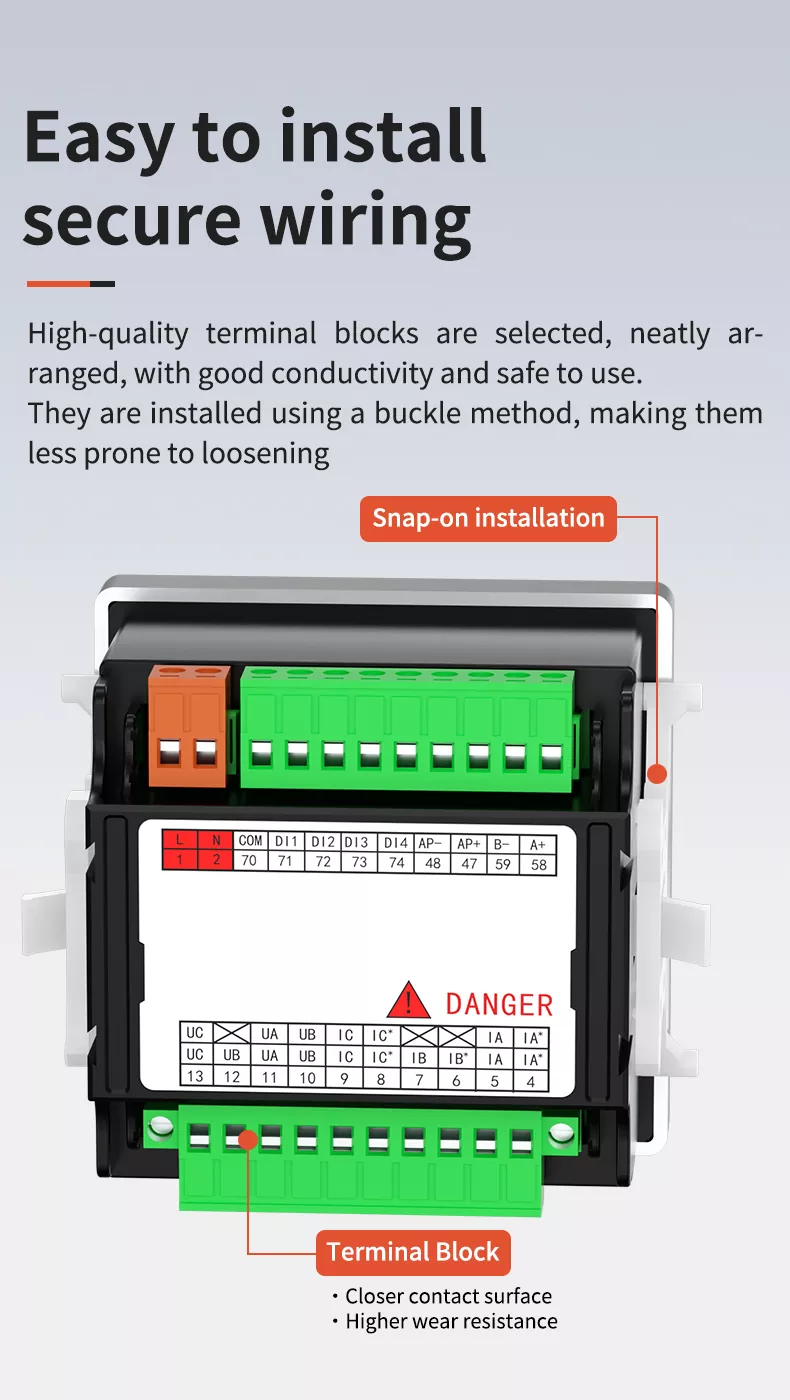

سهل التركيب وتأمين الأسلاك

يعتمد جهاز القياس على التثبيت المفاجئ، وهو أمر بسيط وسريع، ولا حاجة إلى أدوات معقدة. أدخل العداد في فتحة اللوحة وتأمينها بمشابك التثبيت المتضمنة. تم ترتيب الكتل الطرفية عالية الجودة بشكل أنيق، مع الموصلية الجيدة وآمنة للاستخدام. تخطيط المحطة واضح، مع وضع علامات موحدة، وتجنب بشكل فعال الأسلاك الخاطئة. وهو متوافق مع مختلف خزائن التوزيع والمعدات الكهربائية، ومناسبة للسرعة النشر في سيناريوهات مختلفة.

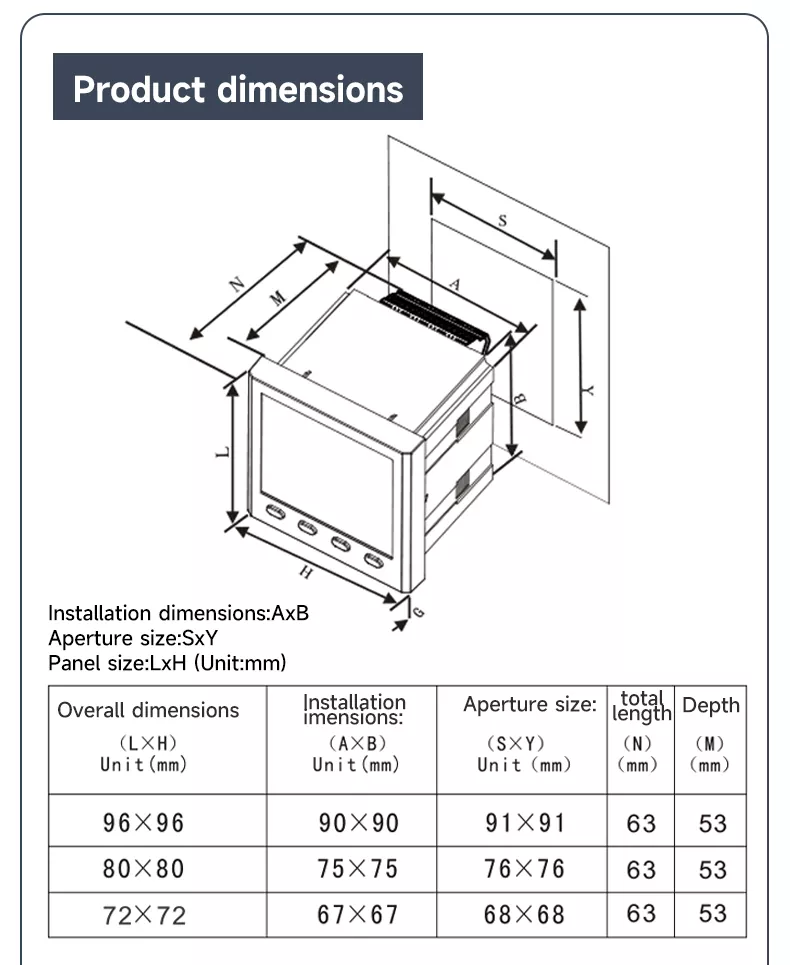

أبعاد المنتج

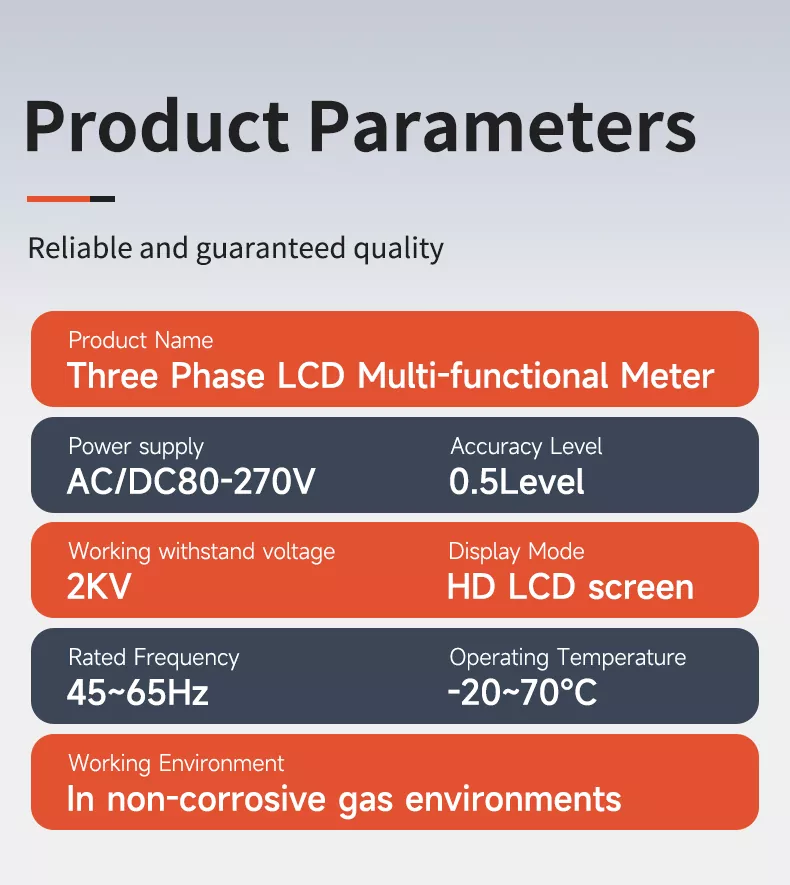

معلمات المنتج

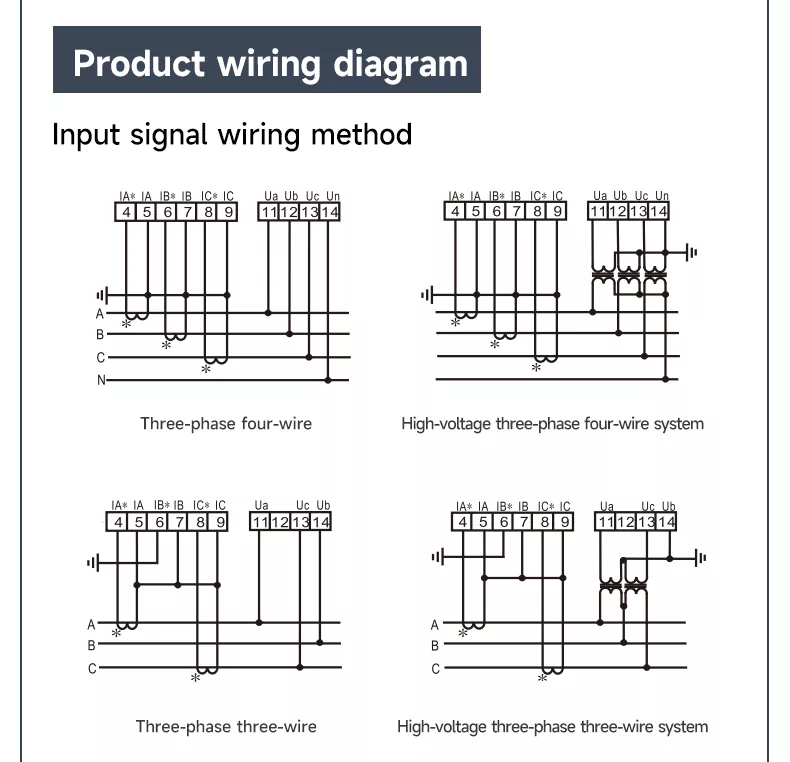

مخطط الأسلاك والتعليمات

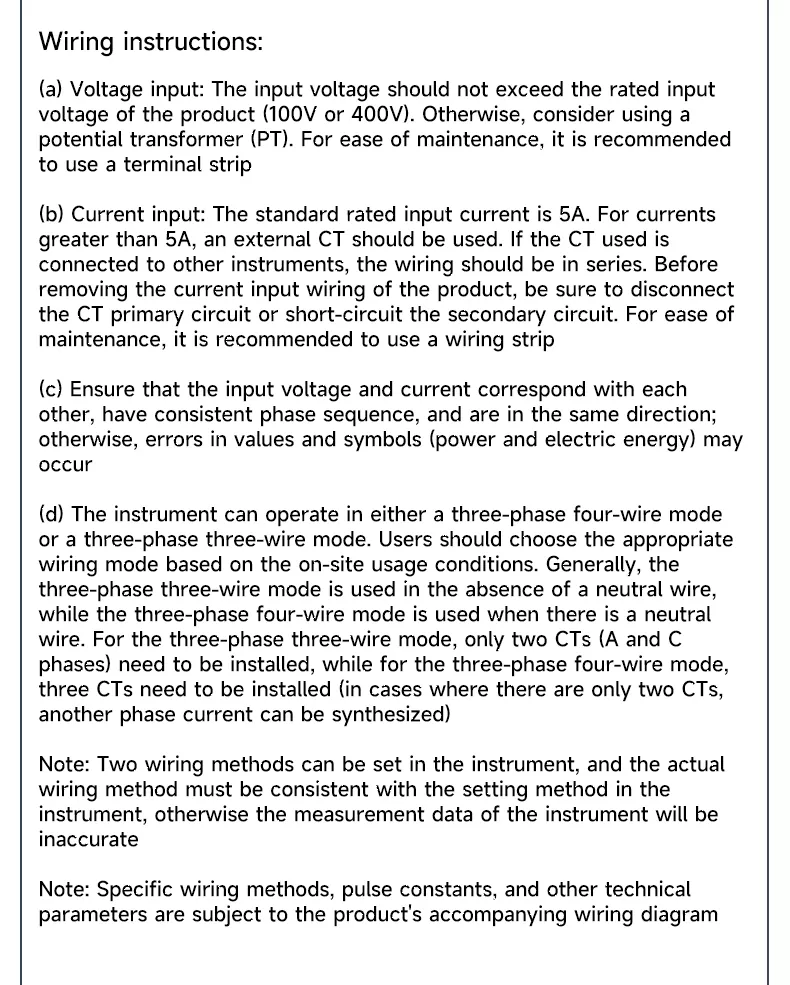

تعليمات الأسلاك

7. مدخلات الجهد: يجب ألا يتجاوز جهد الإدخال جهد الإدخال المقدر (100 فولت أو 400 فولت). خلاف ذلك، فكر في استخدام الإمكانات محول (بت).

8. المدخلات الحالية: تيار الإدخال القياسي هو 5A. بالنسبة للتيارات الأكبر من 5A، يجب استخدام CT خارجي. تأكد من التصوير المقطعي تكون الدوائر الثانوية قصيرة الدائرة قبل إزالة الأسلاك.

9. تسلسل المرحلة: تأكد من أن جهد الإدخال والتيار يتوافقان مع بعضهما البعض، وأن لهما تسلسل طور ثابت، وأنهما في وضع التشغيل نفس الاتجاه.

10. أوضاع الأسلاك: يدعم كلاً من تكوينات الأسلاك ثلاثية الطور وثلاثة أسلاك ؛ اضبط الوضع في جهاز القياس ليتناسب الأسلاك الفعلية.

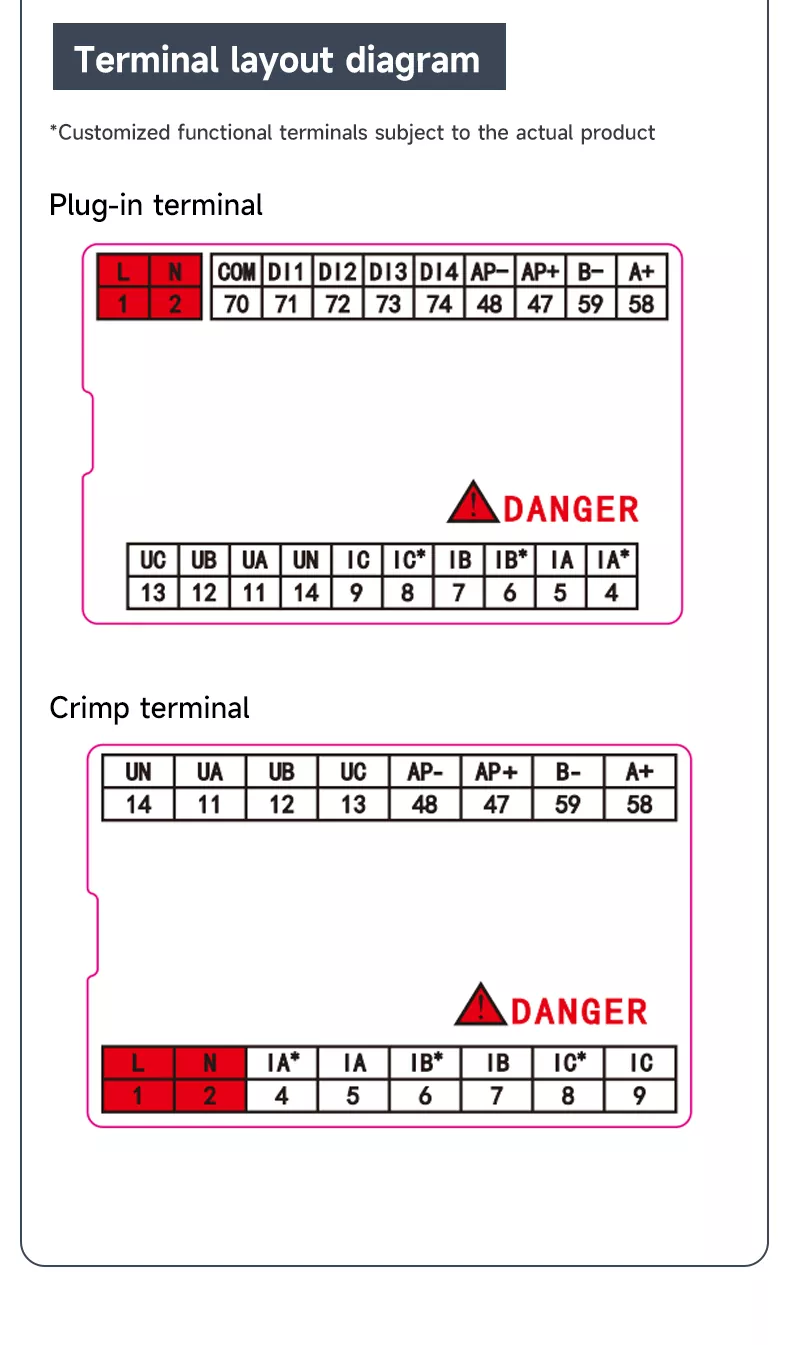

تخطيط المحطة

• قم بتوصيل المحطة: يشمل مدخلات الطاقة L/N، وDI/DO الرقمي I/O، واتصال RS485 (A+/B)، ومدخلات الجهد/التيار (UA/UB/UC/UN، IA/IB/IC).

• محطة تجعيد: مُحسّن للتوصيلات المباشرة، مع محطات طاقة واتصالات وقياس ذات علامات واضحة.

شهادة رسمية

لقد اجتاز جهاز قياس LCD متعدد الوظائف ثلاثي الطور لدينا الاختبارات المعملية الاحترافية والشهادات، وذلك تماشيًا مع معايير الصناعة الوطنية والدولية. عملية الإنتاج بأكملها تنفذ رقابة صارمة على الجودة، بما في ذلك معايرة الدقة واختبار تحمل الجهد واختبار التقادم والروابط الأخرى، مما يضمن الدقة والسلامة والدقة استقرار كل منتج. توفر الشهادة الرسمية ضمانًا قويًا لحجم العملاء العالميين المشتريات والتعاون على المدى الطويل.

تستخدم على نطاق واسع

يتم استخدام مقياس متعدد الوظائف LCD ثلاثي الطور على نطاق واسع في:

• محطة فرعية: مراقبة الطاقة في الوقت الحقيقي وإدارة الطاقة

• معدات التشغيل الآلي: التحكم في العمليات الصناعية ومراقبة معلمات الطاقة

• إنتاج التدفق: مراقبة وإدارة استهلاك الطاقة في المصنع

• خزانة التوزيع: مراقبة حمل نظام توزيع الجهد المنخفض

• مبنى سكني: شقة إدارة استخدام الطاقة المعقدة

• متجر متعدد الأقسام: قياس ومراقبة قوة المباني التجارية

التعليمات

1. ما هي الوظيفة الرئيسية لهذا المنتج؟

يتم استخدامه بشكل رئيسي للمراقبة الشاملة لمعلمات الطاقة ثلاثية الطور، بما في ذلك الجهد والتيار والطاقة، الطاقة والتردد وعامل الطاقة، مع وظائف القياس والعرض والاتصالات الرقمية القابلة للبرمجة.

2. ما هي دقة القياس؟

إنها تعتمد دقة عالية بمستوى 0.5، والتي تلبي معايير القياس الصناعية الدولية، مما يضمن الدقة والدقة مراقبة موثوقة لمعلمات الطاقة.

3.ما هي أحجام اللوحات المتوفرة؟

نحن نقدم ثلاثة أحجام قياسية للوحات: 72×72 مم، 80×80 مم، و96×96 مم، مع فتحات التثبيت المقابلة للوفاء احتياجات تصميم خزانة مختلفة.

4. ما هي طريقة التثبيت؟

إنه يدعم التركيب المفاجئ على اللوحة، مع سهولة التركيب والتفكيك، ومناسب للتوزيع المتنوع الخزانات والمعدات الكهربائية.

5. هل يدعم الاتصالات عن بعد؟

نعم، فهو يتميز بمنفذ RS485 مع بروتوكول Modbus RTU للتكامل السلس في SCADA وإدارة الطاقة الأنظمة، مما يتيح المراقبة عن بعد وجمع البيانات.

6. ما هو نطاق درجة حرارة التشغيل؟

يمكن للمنتج أن يعمل بثبات عند درجة حرارة تتراوح بين 20 إلى 70 درجة مئوية (حتى 75 درجة مئوية)، وهو مناسب لمختلف الصناعات الداخلية والخارجية البيئات.
