كيفية اختيار عداد الطاقة للسكك الحديدية DIN للمشاريع التجارية والصناعية؟

يتضمن اختيار عداد الطاقة للسكك الحديدية DIN أكثر من مجرد فحص الجهد المقنن أو اختيار نموذج يناسب خزانة التوزيع. بالنسبة للمباني التجارية والمنشآت الصناعية والشركات المصنعة للمعدات الكهربائية، يجب أن يتطابق العداد الصحيح مع نظام الطاقة ومتطلبات القياس ومساحة التثبيت وأي خطط للمراقبة عن بعد.

تقدم شركة Eton Electric أدوات قياس مثبتة على السكك الحديدية أحادية الطور وثلاثية الطور لتوزيع الطاقة ذات الجهد المنخفض وقياس الطاقة. تشتمل مجموعة منتجاتها على عدادات مدمجة للدوائر أحادية الطور ونماذج ثلاثية الطور للتطبيقات التي تتطلب مراقبة كهربائية أوسع. إن فهم الاختلافات بين هذه الخيارات يمكن أن يساعد مهندسي المشاريع، ومصنعي اللوحات، وموزعي المعدات الكهربائية على اتخاذ قرارات شراء أكثر استنارة.

لماذا يتم استخدام عدادات الطاقة للسكك الحديدية DIN في المشاريع التجارية والصناعية

يقيس عداد الطاقة للسكك الحديدية DIN استهلاك الكهرباء، وقد يعرض أيضًا الجهد أو التيار أو الطاقة أو التردد أو المعلمات الكهربائية الأخرى، وفقًا للطراز. يسمح هيكل التثبيت المدمج الخاص به بتركيبه داخل صناديق التوزيع ولوحات المفاتيح وخزائن التحكم دون الحاجة إلى نفس ترتيب قطع اللوحة الذي تستخدمه العديد من عدادات اللوحات التقليدية.

بالنسبة للمستخدمين التجاريين والصناعيين، يقدم هذا التصميم العديد من المزايا العملية.

الاستخدام الفعال لمساحة الخزانة

غالبًا ما تكون المساحة محدودة في لوحات التوزيع التي تحتوي على قواطع الدائرة والموصلات وأجهزة الحماية والمكونات الكهربائية الأخرى. يمكن دمج عداد السكك الحديدية DIN المدمج في التصميم الحالي عند توفر مساحة كافية للسكك الحديدية ومساحة الأسلاك.

قياس الطاقة على مستوى الدائرة مريحة

يمكن تركيب عدادات منفصلة على دوائر مختارة لتتبع استهلاك الكهرباء حسب المعدات أو مناطق الإنتاج أو وحدات الإيجار أو المباني التجارية. ويساعد ذلك مديري المرافق على تحديد مكان استخدام الطاقة ومقارنة الاستهلاك عبر أجزاء مختلفة من المبنى أو العملية.

تركيب وصيانة مبسطة

إن التركيب القياسي لسكة DIN يجعل وضع جهاز القياس أسهل داخل معدات التوزيع المتوافقة. لا تزال عملية التثبيت الفعلية تعتمد على الترتيب الطرفي لجهاز القياس، والتيار المقنن، ومخطط الأسلاك، واللوائح الكهربائية المعمول بها.

دعم أنظمة مراقبة الطاقة

توفر بعض النماذج واجهات اتصال لنقل بيانات القياس إلى معدات المراقبة الخارجية. عندما يكون جمع البيانات عن بعد مطلوبًا، يجب على المشترين التأكد من الواجهة المتاحة والبروتوكول وطريقة الأسلاك وتسجيل التكوين قبل الطلب.

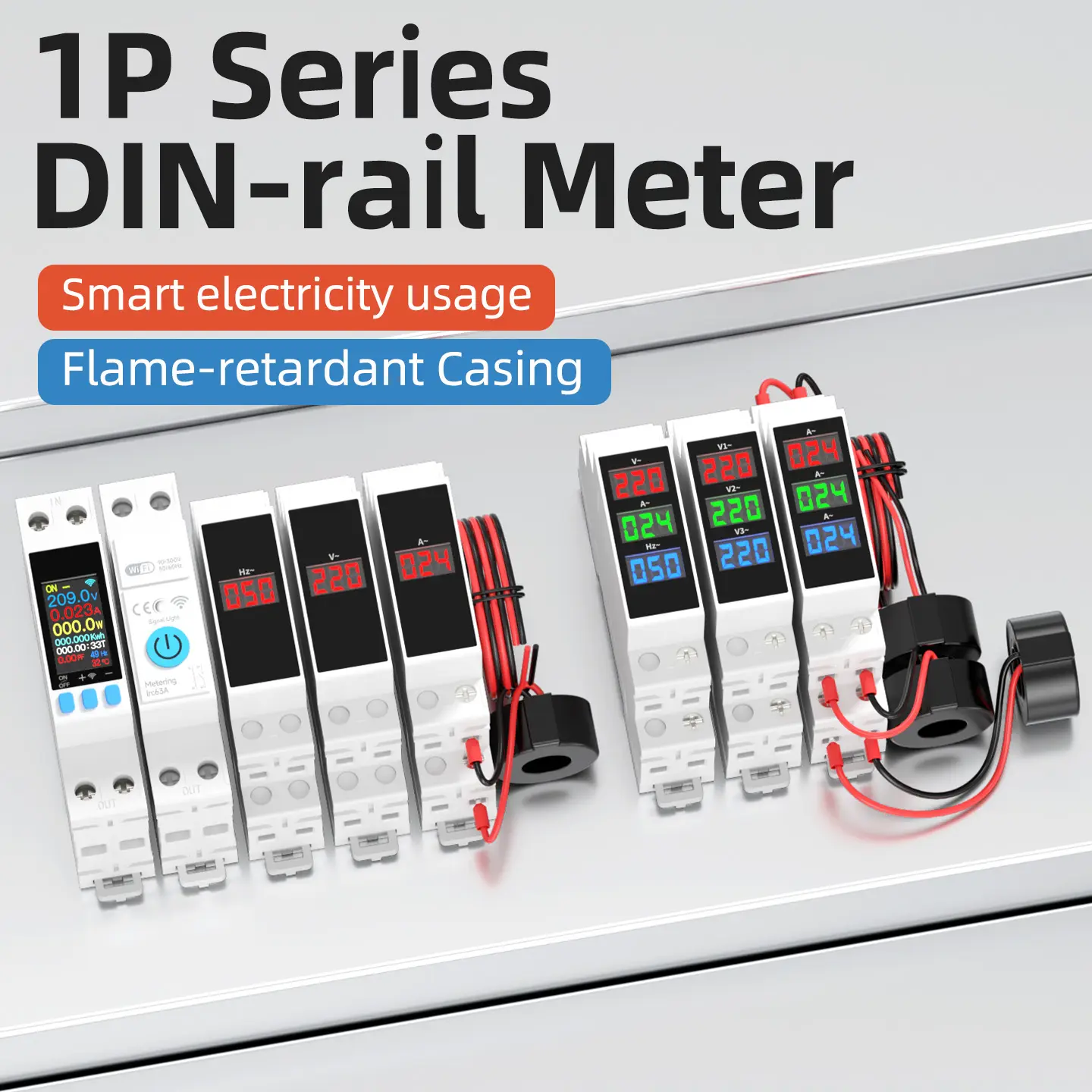

بالنسبة للمشاريع التي تتطلب قياسًا مدمجًا للطاقة، فإن Eton'sأداة قياس مثبتة على السكك الحديديةيوفر النطاق نقطة بداية لمقارنة النماذج المناسبة أحادية الطور وثلاث مراحل.

مرحلة واحدة مقابل عدادات طاقة السكك الحديدية ثلاثية الطور DIN

أحد القرارات الأولى هو ما إذا كان ينبغي استخدام العداد على نظام كهربائي أحادي الطور أو ثلاثي الطور. ويعتمد الاختيار الصحيح على ترتيب الإمداد الفعلي والدائرة التي يتم قياسها، وليس مجرد حجم المبنى.

غالبًا ما يكون المقياس أحادي الطور مناسبًا لمراقبة متجر فردي أو شقة أو دائرة معدات أحادية الطور. على سبيل المثال، قد يستخدم مدير العقار عدادات منفصلة لتسجيل استهلاك الكهرباء لوحدات الإيجار المختلفة.

يعد المقياس ثلاثي الطور أكثر ملاءمة بشكل عام عند مراقبة دائرة توزيع ثلاثية الطور أو المعدات الصناعية. قد يستخدمه المصنع لقياس استهلاك الطاقة في خط الإنتاج أو لوحة توزيع ورشة العمل أو أي حمل آخر محدد.

ومع ذلك، فإن المقياس ثلاثي الطور ليس مناسبًا تلقائيًا لكل تركيب ثلاثي الطور. يجب على المشتري التأكد مما إذا كان النظام يستخدم تكوينًا بثلاثة أسلاك أو أربعة أسلاك وما إذا كان الطراز المحدد يدعم الاتصال المباشر أو يتطلب محولات تيار.

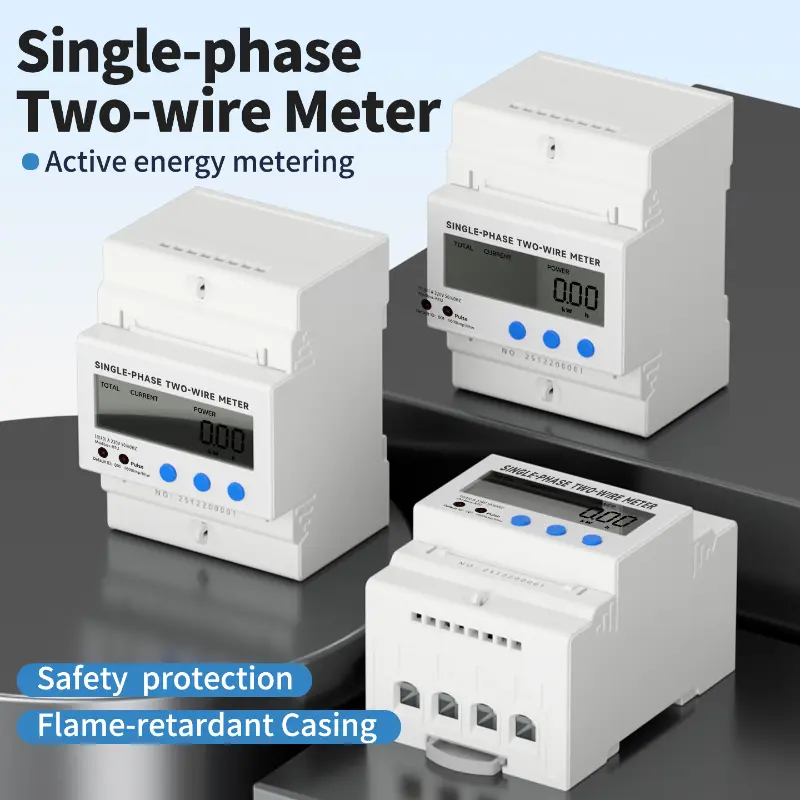

ايتونعداد كهرباء السكك الحديدية دليل مرحلة واحدةالنطاق مخصص لتطبيقات القياس أحادية الطور. بالنسبة للمشاريع التي تتضمن دوائر ثلاثية الطور، يمكن للمشترين مراجعة النماذج المتاحة في فئة الأدوات الرئيسية المثبتة على السكك الحديدية.

5 عوامل رئيسية يجب التحقق منها قبل اختيار عداد طاقة السكك الحديدية DIN

1. توافق الجهد الكهربي والنظام الكهربائي

يجب أن يتطابق الجهد المقنن لجهاز القياس مع النظام الكهربائي الذي سيعمل فيه. يجب على المشترين التأكد من جهد الإمداد الاسمي والتردد وعدد المراحل وتكوين الأسلاك قبل مقارنة النماذج الفردية.

بالنسبة للمشاريع الدولية، تعتبر هذه الخطوة ذات أهمية خاصة لأن مواصفات الإمداد الكهربائي وممارسات التثبيت تختلف بين الأسواق.

لا تحدد مقياسًا يعتمد فقط على عنوان المنتج أو الوصف العام. قم بمراجعة قيم الإدخال المقدرة ومخطط الأسلاك للطراز الدقيق لضمان التوافق مع التثبيت المقصود.

2. التقييم الحالي وطريقة الاتصال

النطاق الحالي المطلوب هو عامل اختيار مهم آخر. اعتمادا على تصميم العداد، يمكن قياس التيار من خلال اتصال مباشر أو من خلال محول تيار خارجي (CT).

بالنسبة للعداد المتصل مباشرة، يجب أن يظل تيار الحمل المتوقع ضمن حدود التشغيل المحددة للنموذج. بالنسبة لجهاز القياس المتصل بالمحول، يجب أن تتوافق نسبة CT والإخراج الثانوي مع متطلبات إدخال جهاز القياس.

على سبيل المثال، قد يحتاج مشروع صناعي يراقب وحدة تغذية عالية التيار إلى جهاز قياس متصل بالأشعة المقطعية بدلاً من جهاز قياس مصمم لقياس التيار المباشر.

عند طلب عرض أسعار، قم بتوفير تيار التشغيل المتوقع وتوضيح ما إذا كان التطبيق يتطلب اتصالاً مباشرًا أو قياسًا قائمًا على الأشعة المقطعية. وهذا يسمح للمورد بالتوصية بالتكوين المناسب.

3. دقة القياس والمعلمات المطلوبة

لا يتطلب كل مشروع نفس المستوى من تفاصيل القياس.

قد يحتاج تطبيق مراقبة الطاقة الأساسي في المقام الأول إلى استهلاك الطاقة المتراكم بالكيلوواط/ساعة (kWh). قد تتطلب المشاريع الأخرى جهدًا أو تيارًا أو طاقة نشطة أو عامل طاقة أو ترددًا للمساعدة في تقييم ظروف تشغيل الدائرة.

يجب اختيار دقة القياس وفقًا لمتطلبات المشروع والاستخدام المقصود للبيانات. تشتمل مجموعة أدوات Eton المثبتة على السكك على نماذج ذات فئات دقة محددة تبلغ 1.0 أو 0.5، اعتمادًا على المنتج.

قبل الطلب، تحقق من فئة الدقة للنموذج المحدد بدلاً من افتراض أن كل متر في عائلة المنتج له نفس المواصفات.

بالنسبة للتطبيقات التي تتضمن إعداد الفواتير أو تخصيص المستأجر أو إعداد تقارير رسمية عن الطاقة، تحقق أيضًا من أي لوائح قياس معمول بها ومتطلبات التحقق في سوق الوجهة.

4. متطلبات العرض والاتصال

تحدد الشاشة كيفية قراءة المستخدمين للقياسات محليًا، بينما تحدد وظائف الاتصال ما إذا كان يمكن نقل البيانات إلى نظام مراقبة خارجي.

بالنسبة لصندوق التوزيع المستقل، قد يكون العرض المحلي الذي يمكن قراءته بوضوح كافيًا. في مبنى تجاري أو منشأة صناعية أكبر، قد تكون المراقبة عن بعد أكثر فائدة لأن المشغلين يمكنهم جمع القراءات من دوائر متعددة في موقع مركزي.

تدعم بعض منتجات القياس الكهربائي من Eton بروتوكولات الاتصال RS485 وModbus. يعتمد التوفر على المنتج والطراز المحددين، لذا يجب تأكيد هذه الوظائف مقابل الوثائق الفنية ذات الصلة.

قبل تقديم الطلب، تحقق مما يلي:

• ما إذا كان العرض المحلي مطلوبًا أم لا

• ما هي المعلمات الكهربائية التي يجب عرضها؟

• ما إذا كانت هناك حاجة إلى RS485 أو واجهة اتصال أخرى

• ما إذا كانت منصة المراقبة تدعم بروتوكول الاتصال الخاص بجهاز القياس

• ما إذا كانت خرائط التسجيل وتعليمات التكوين متاحة أم لا

إذا كان المشروع يتطلب مراقبة عن بعد، فمن المفيد تأكيد توافق الاتصال أثناء مرحلة عرض الأسعار بدلاً من اكتشاف عدم التطابق بعد التثبيت.

5. أبعاد السكك الحديدية DIN وشروط التثبيت

حتى عندما يدعم متران نفس النظام الكهربائي، فقد تختلف أبعادهما ومواضعهما الطرفية ومتطلبات التثبيت.

تحقق من نوع سكة ​​DIN المطلوبة وعرض الوحدة وعمق الخزانة ومساحة الأسلاك ونطاق درجة حرارة التشغيل وظروف العلبة. يجب أن يتناسب جهاز القياس المحدد مع تخطيط اللوحة المخطط له دون التدخل في قواطع الدائرة المجاورة أو المكونات الأخرى.

بالنسبة للمشروعات التي تتضمن نقاط قياس متعددة، يمكن لتنسيق التركيب المتسق أيضًا تبسيط تصميم اللوحة، وتجميعها، واستبدالها في المستقبل.

تستخدم أدوات Eton المثبتة على السكك الحديدية هيكل تركيب السكك الحديدية القياسي DIN. لا يزال يتعين على المشترين تأكيد الأبعاد وتفاصيل التركيب للنموذج المحدد قبل الانتهاء من تخطيط اللوحة.

ما هو مقياس طاقة السكك الحديدية DIN المناسب لتطبيقك؟

توضح الأمثلة التالية كيف تؤثر متطلبات التطبيق على اختيار المنتج.

هذه الأمثلة هي نقاط بداية وليست مواصفات عالمية. يجب أن يعتمد الاختيار النهائي على الرسومات الكهربائية وخصائص الحمل وأهداف القياس ومتطلبات التثبيت للمشروع.

لماذا تفكر في شركة Eton Electric لتوفير عدادات الطاقة الخاصة بالسكك الحديدية DIN؟

بالنسبة للموزعين ومقاولي الكهرباء ومصنعي المعدات في الخارج، فإن اختيار المنتج ليس سوى جزء واحد من عملية الشراء. كما أن المواصفات المتسقة، وتوافر النموذج، والاتصالات الفنية، وتنسيق الطلب المتكرر أمر مهم أيضًا.

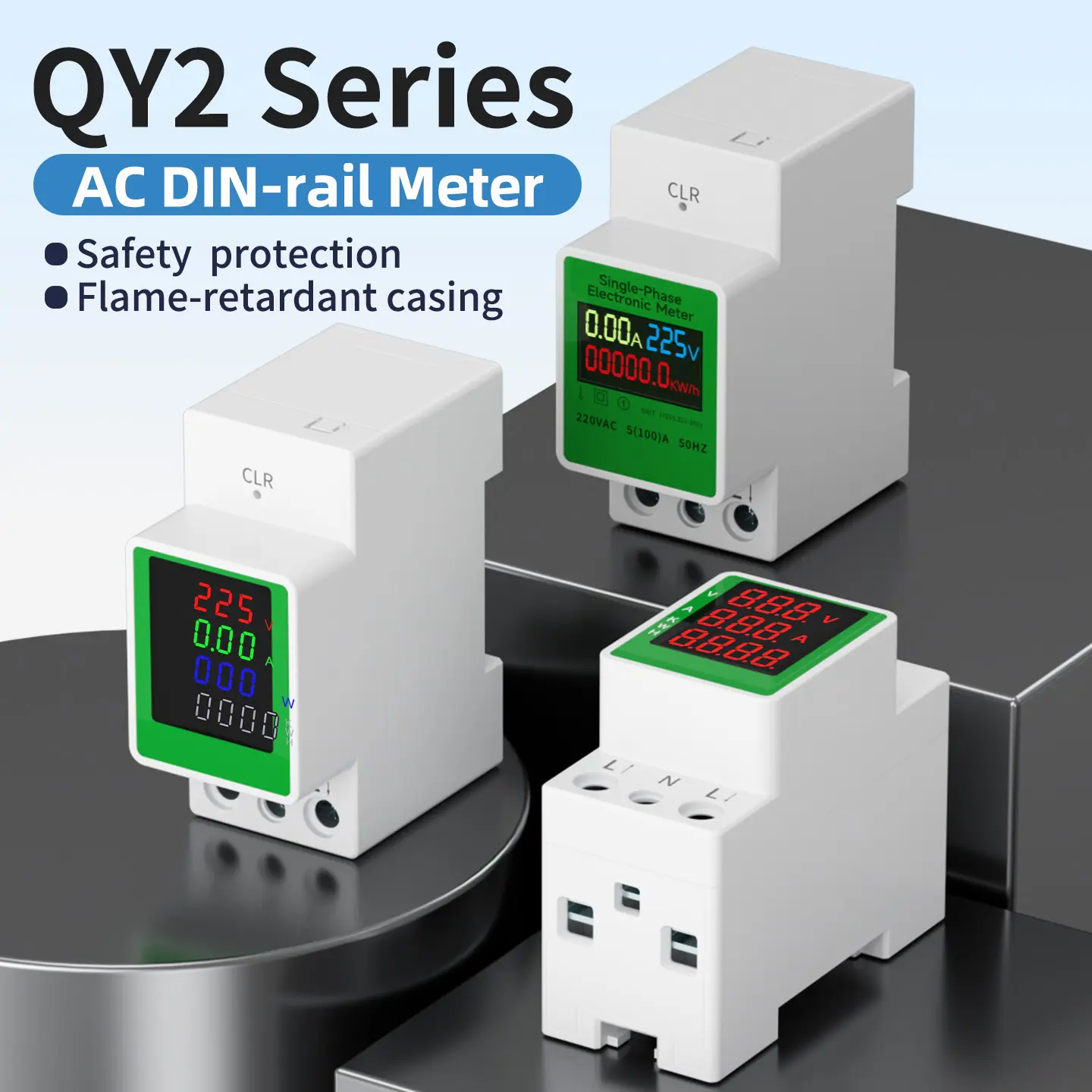

توفر شركة Eton Electric أدوات قياس مثبتة على السكك الحديدية تغطي التطبيقات أحادية الطور وثلاثية الطور. تتضمن معلومات المنتج نماذج مخصصة لقياس الطاقة ومراقبة كهربائية أوسع، مما يسمح للعملاء بمقارنة التكوينات المختلفة ضمن نفس فئة المنتج.

بالنسبة لمصادر B2B، تقدم Eton عدة نقاط للمناقشة أثناء عملية عرض الأسعار:

• اختيار المنتج:تحديد النماذج المناسبة وفقًا لجهد الإمداد والنطاق الحالي وتكوين الأسلاك ومتطلبات القياس.

• تأكيد المواصفات:قم بمراجعة المعلمات الفنية وتفاصيل التثبيت للنموذج المقترح قبل تقديم الطلب.

• المشتريات بالجملة:ناقش الكميات والتعبئة وترتيبات التسليم ومتطلبات تكرار الطلب لأوامر البيع بالجملة أو المشروع.

• متطلبات تصنيع المعدات الأصلية/تصنيع التصميم الشخصي:تأكد من توفر التخصيص أو وضع العلامات أو الترتيبات الأخرى المطلوبة للنموذج المحدد للطلب المقصود.

• الدعم الفني:توضيح متطلبات الأسلاك والاتصالات والتكامل قبل دمج المنتج في نظام كهربائي أكبر.

يمكن للعملاء مراجعة إيتونأدوات القياس المثبتة على السكك الحديديةومجموعة كاملة من المنتجاتلتحديد الخيارات المناسبة.

ما هي المعلومات التي يجب عليك تقديمها عند طلب عرض الأسعار؟

يساعد الاستفسار التفصيلي على تقليل عمليات التبادل غير الضرورية ويسهل تحديد العداد المناسب.

عند الاتصال بالمورد، قم بتضمين المعلومات التالية حيثما كانت متاحة:

1. طلب:مبنى تجاري أو مصنع أو لوحة توزيع أو عدادات للإيجار أو أي استخدام آخر.

2. نظام الطاقة:مرحلة واحدة أو ثلاث مراحل، والجهد الاسمي، والتردد، وتكوين الأسلاك.

3. المتطلبات الحالية:تيار التشغيل المتوقع وما إذا كان مطلوب اتصال مباشر أو محول تيار.

4. وظائف القياس:استهلاك الطاقة فقط أو معلمات إضافية مثل الجهد والتيار والطاقة والتردد.

5. متطلبات الاتصالات:ما إذا كانت هناك حاجة إلى المراقبة عن بعد أو التوافق مع RS485 أو Modbus.

6. متطلبات التثبيت:نوع السكك الحديدية DIN، والمساحة المتاحة، وتفضيلات المحطة أو الأسلاك.

7. تفاصيل الطلب:الكمية المقدرة، والسوق الوجهة، وجدول التسليم المطلوب، وأي متطلبات وضع العلامات أو التخصيص.

إذا كان لديك بالفعل مواصفات فنية أو مخطط توصيلات أو نموذج مرجعي، فقم بإدراجها مع استفسارك. وهذا يوفر أساسًا أكثر موثوقية لاختيار المنتج من طلب جهاز قياس بالاسم وحده.

لمناقشة مدى توفر الطراز أو المواصفات الفنية أو الشراء بالجملة، تفضل بزيارة موقع Eton Electricإرسال صفحة الاستفساروتقديم متطلبات المشروع الخاص بك.

يبدأ اختيار عداد الطاقة المناسب للسكك الحديدية DIN بفهم واضح للنظام الكهربائي والمعلومات التي يجب قياسها. ومن خلال التأكد من تكوين التوريد، والنطاق الحالي، ومتطلبات الدقة، ووظائف الاتصال، وشروط التثبيت قبل الطلب، يمكن للعملاء التجاريين والصناعيين تقليل أخطاء الاختيار وجعل عملية الشراء أكثر كفاءة.
