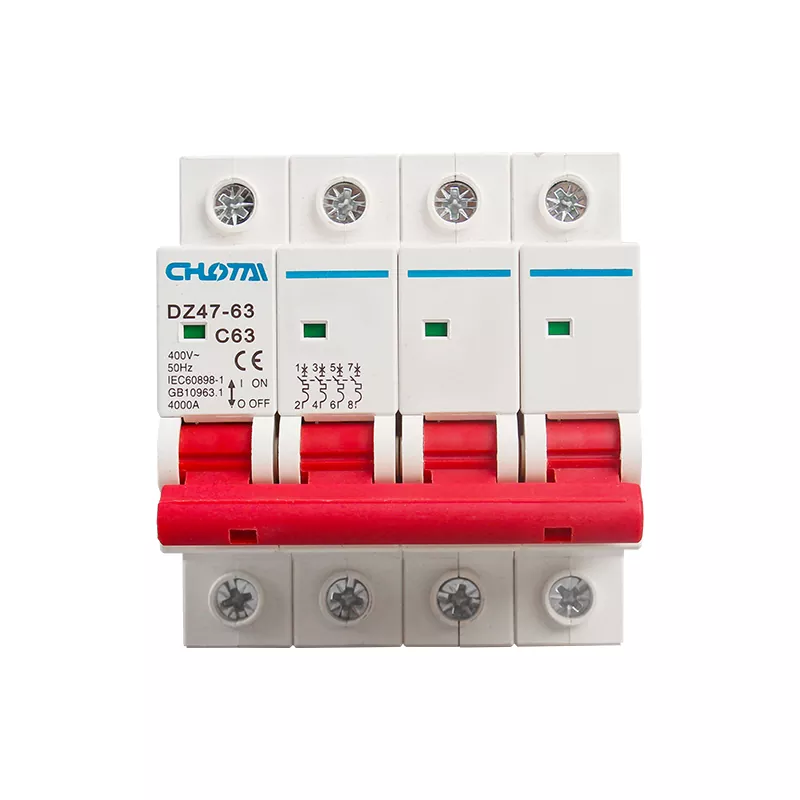

4P 63A DZ47 قاطع الدائرة المصغر

قاطع الدائرة المصغر 4P 63A DZ47 الخاص بنا هو جهاز حماية دائرة عالي الأداء مخصص لثلاث أسلاك ثلاثية الطور أنظمة الطاقة 400 فولت. يقوم تلقائيًا برحلات لقطع الطاقة في حالة الحمل الزائد أو ماس كهربائى أو زيادة البرق، منع الحرائق الكهربائية وتلف المعدات بشكل فعال. مصنوعة من مادة البولي كربونات الممتازة المقاومة للهب هندسة دقيقة، وتتميز بتصميم سهل الاستخدام، وعمر خدمة طويل، وشهادة CE/CCC. إنه على نطاق واسع المستخدمة في خزائن التوزيع والمباني السكنية والمعدات الصناعية وأنظمة الطاقة التجارية، مما يضمن تشغيل طاقة آمن وموثوق.

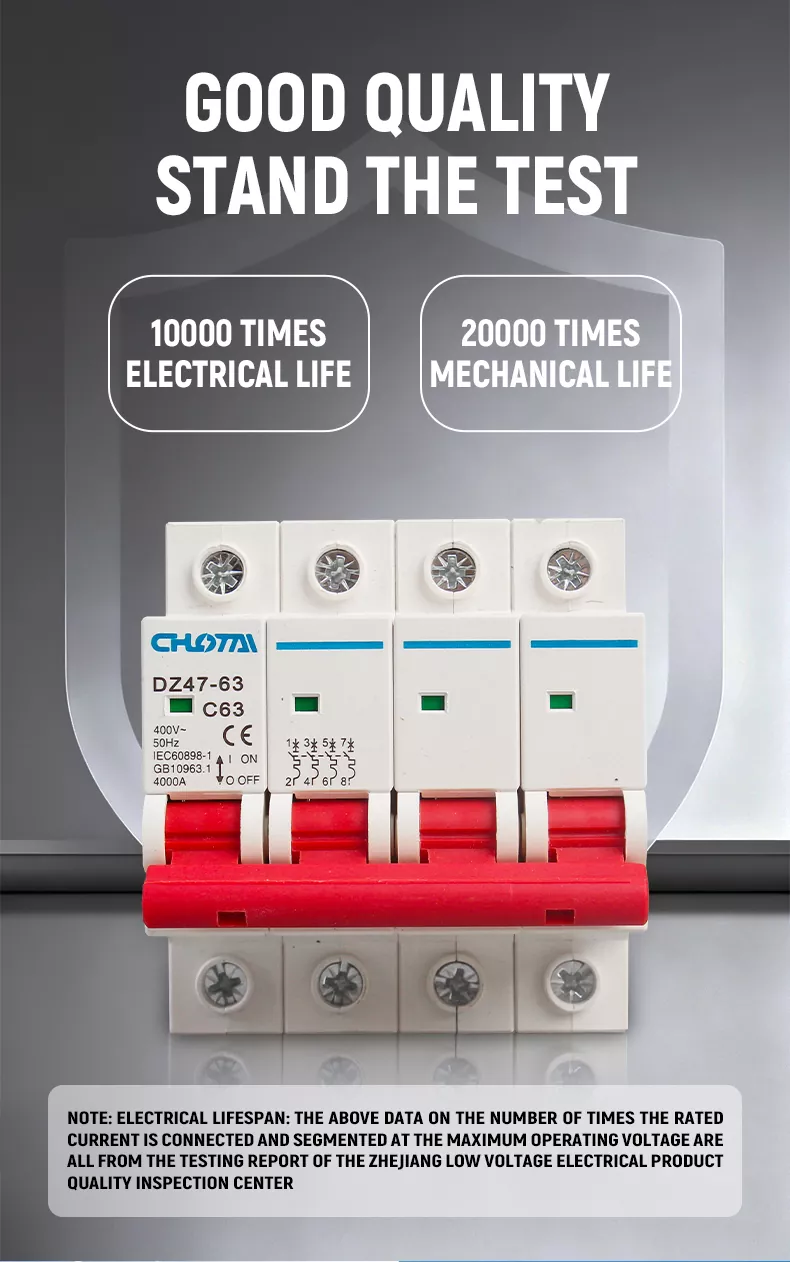

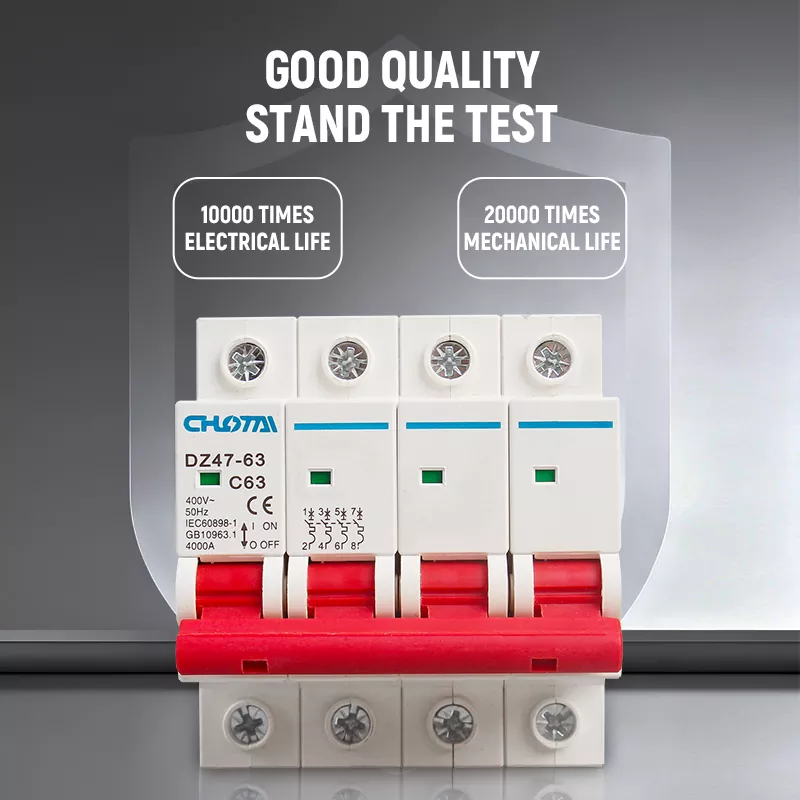

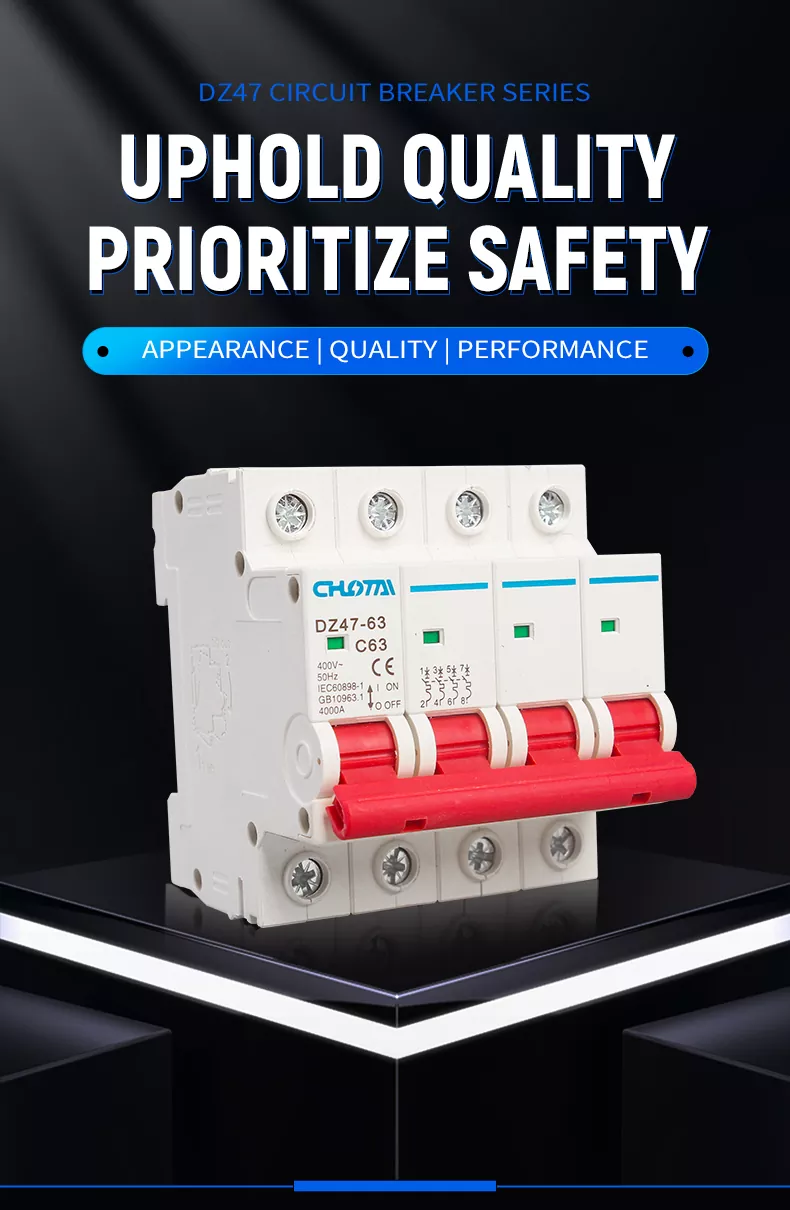

ترقية جديدة للجودة وأكثر متانة

لقد خضع منتجنا DZ47-63 MCB لترقيات الجودة الشاملة. بدءًا من اختيار المواد وحتى التجميع النهائي، كل يتم فحص المكون بدقة. انها تفتخر10,000 مرة الحياة الكهربائية و20,000 مرة الحياة الميكانيكيةتم اختباره واعتماده من قبل مركز فحص جودة المنتجات الكهربائية ذات الجهد المنخفض في تشجيانغ. التصلد بالحرارة يوفر الغلاف مقاومة ممتازة للحرارة، ومقاومة للصدمات، وأداء إطفاء ذاتي، مع الجودة العالية تضمن محطات النحاس التوصيل المستقر. يمر كل منتج بشيخوخة صارمة ويتحمل اختبارات الجهد من قبل التسليم، مما يتيح التشغيل المستقر على المدى الطويل في البيئات الصناعية القاسية.

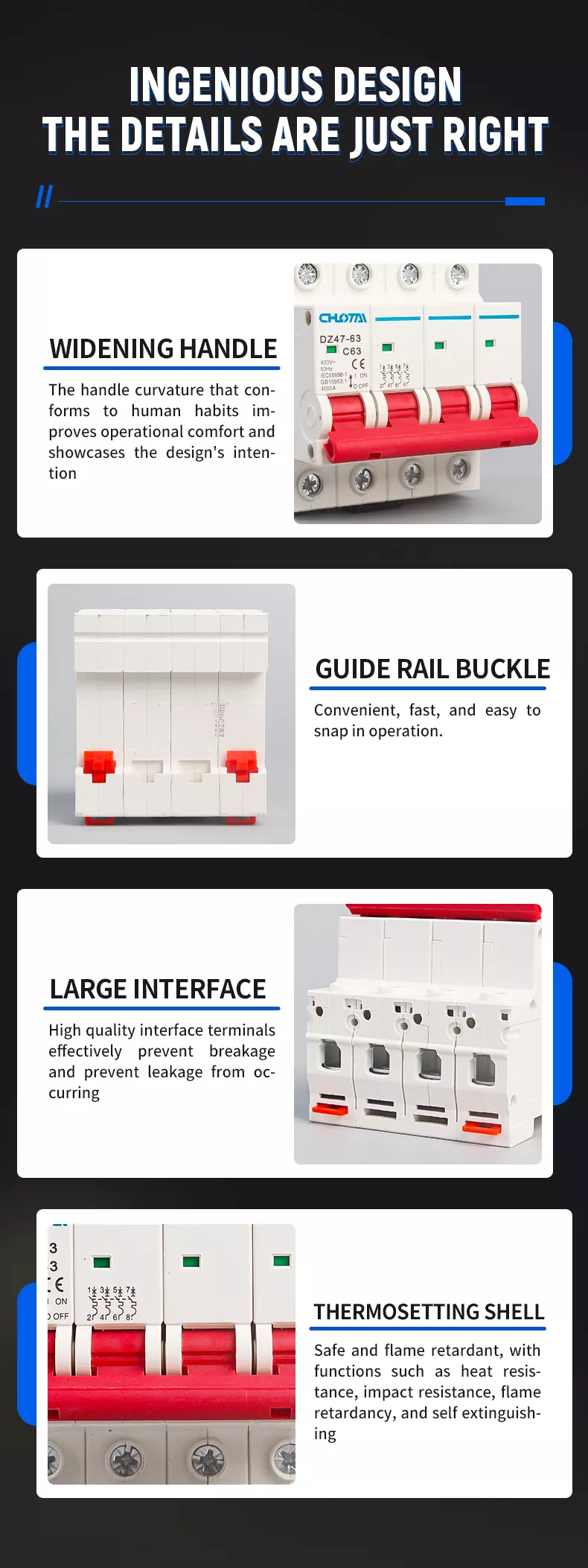

التحليل الهيكلي

يعتمد MCB هيكلًا مدمجًا وعلميًا، مع 4 ميزات تصميمية أساسية:

1. مقبض من النوع D المتسع: انحناء مريح يتوافق مع العادات البشرية، مما يحسن الراحة التشغيلية والتحكم البديهي في التشغيل/الإيقاف.

2. دليل السكك الحديدية مشبك: تركيب السكك الحديدية القياسية DIN35mm، تركيب سهل وسريع لخزائن التوزيع.

3. محطات واجهة كبيرة: أطراف نحاسية عالية الجودة تمنع الكسر والتسرب بشكل فعال، مما يضمن أسلاك آمنة وخسارة منخفضة.

4. قذيفة بالحرارة: مادة البولي كربونات المقاومة للهب مع مقاومة للحرارة، ومقاومة الصدمات، وخصائص الإطفاء الذاتي حماية سلامة موثوقة.

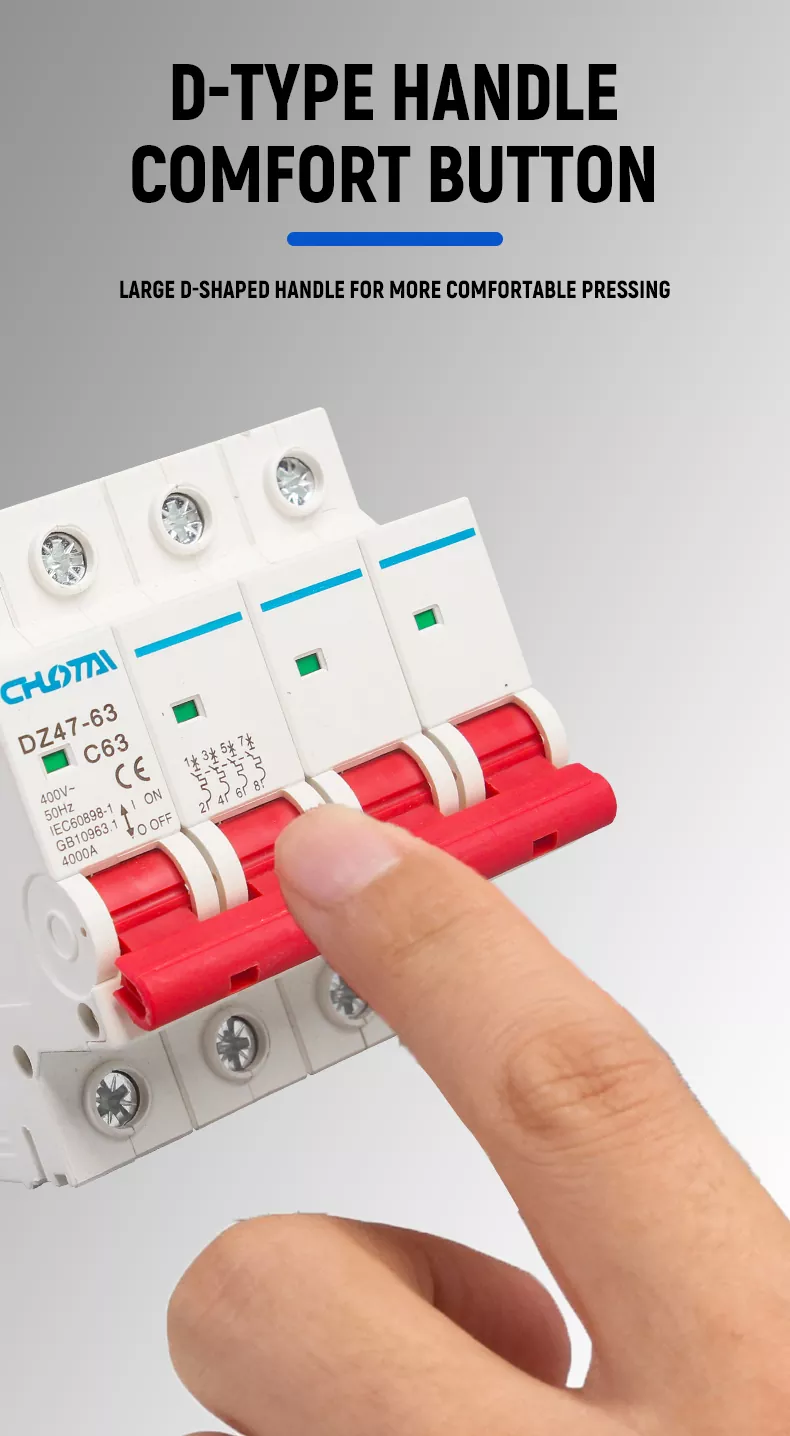

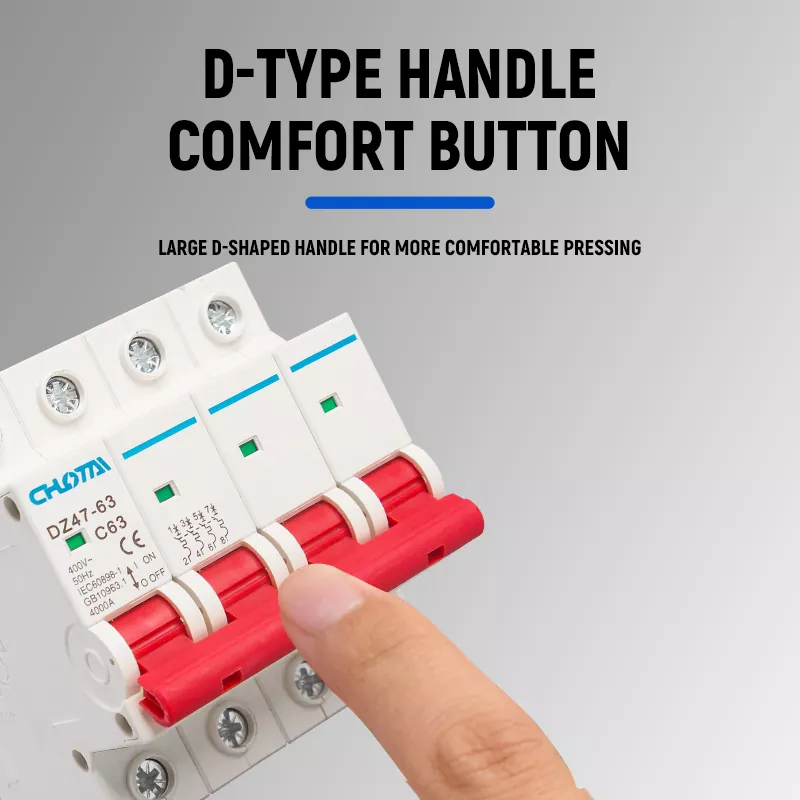

مقبض مريح من النوع D لتشغيل مريح

مجهزة بمقبض كبير متسع على شكل حرف D مصمم ليناسب عادات التشغيل البشرية. انحناء المقبض المنحني يحسن الراحة التشغيلية، ويقلل من التعب أثناء التبديل المتكرر. يضمن المقبض الأحمر عالي الوضوح الوضوح التعرف على الحالة، مما يجعل من السهل العمل حتى في البيئات المعتمة.

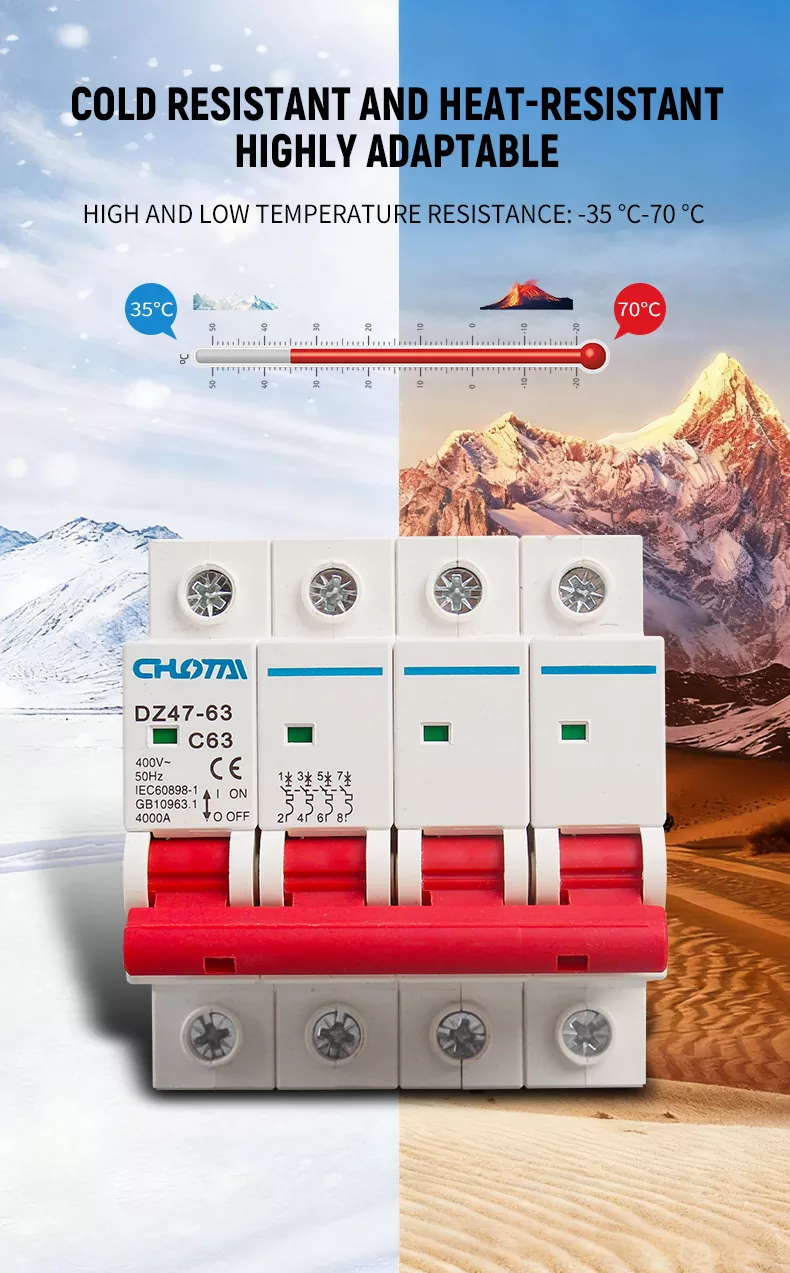

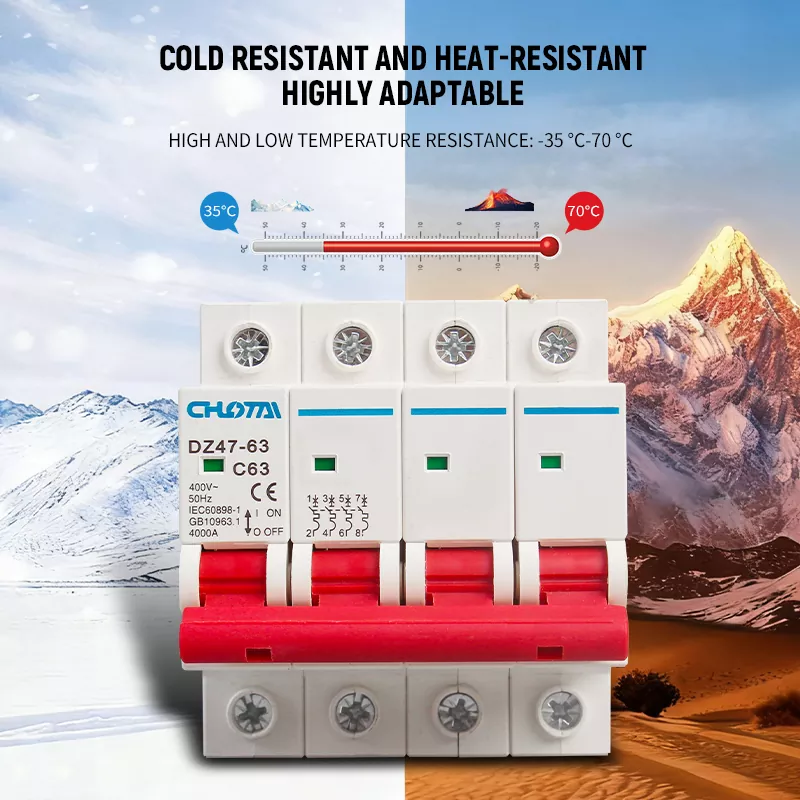

القدرة على التكيف مع درجات الحرارة على نطاق واسع

يتميز MCB بمقاومة ممتازة لدرجات الحرارة العالية والمنخفضة، مع نطاق درجة حرارة العمل-35 درجة مئوية إلى 70 درجة مئوية. تعمل بثبات في ظروف البرودة الشديدة (مناطق جبال الألب) ودرجات الحرارة المرتفعة (الصحراء، الورش الصناعية) البيئات، مما يضمن حماية موثوقة للدائرة في مختلف الظروف المناخية.

منتجاتنا مقابل. منتجات أخرى

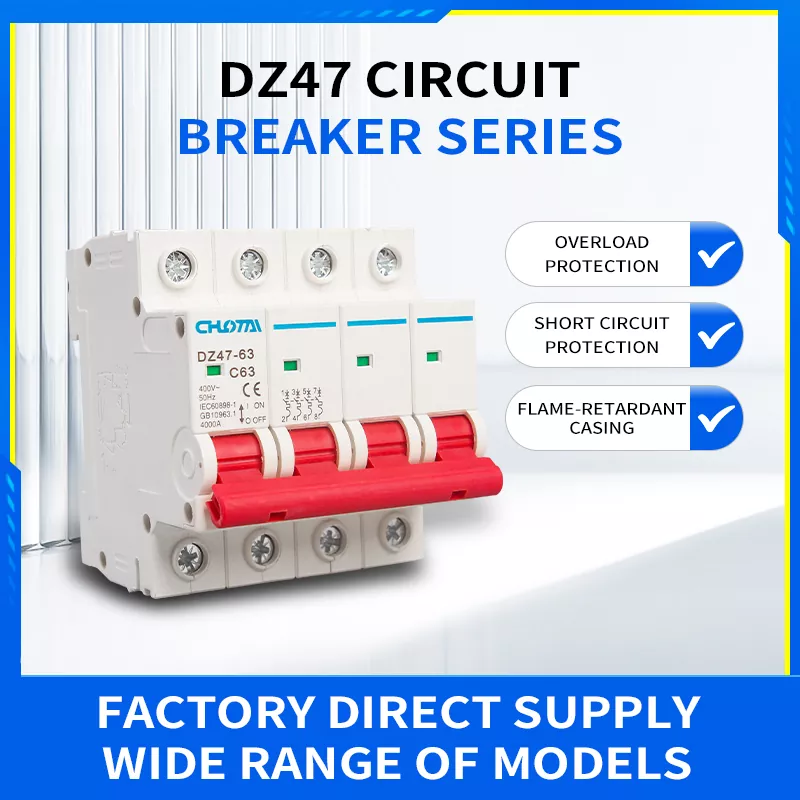

ست نقاط بيع أساسية

• الزائد وحماية الدائرة القصيرة: حماية مزدوجة لحماية الدوائر والمعدات الكهربائية من التلف.

• غلاف مقاوم للهب: مادة البولي كربونات عالية القوة بالحرارة، ومقاومة للحرارة، ومقاومة للصدمات، وإطفاء ذاتي.

• مقبض مريح من النوع D: تصميم منحني متسع لتشغيل مريح وسهل.

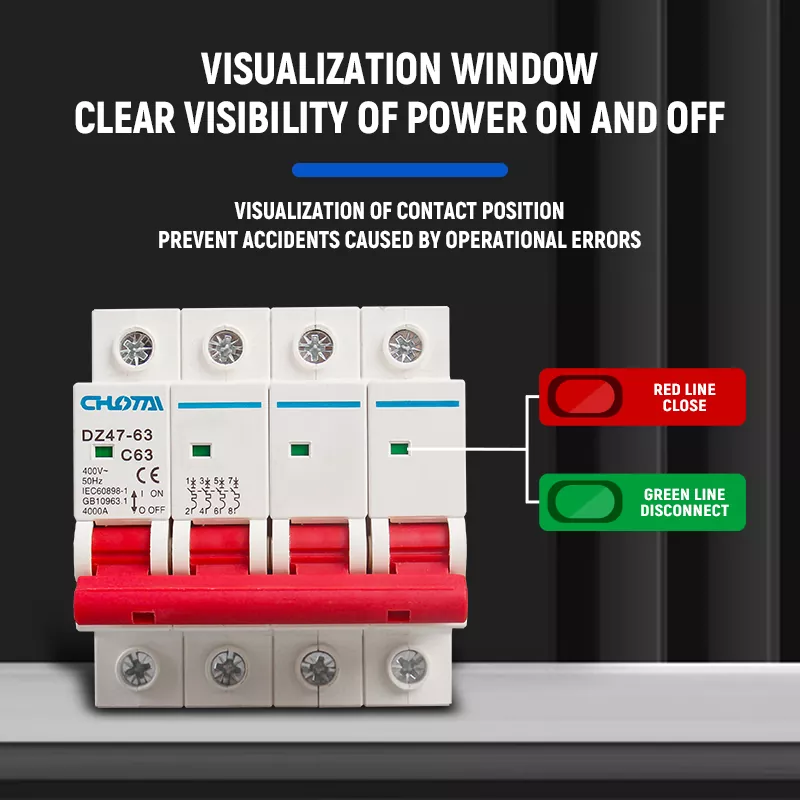

• نافذة الحالة المرئية: إشارة تشغيل/إيقاف واضحة، مما يزيل مخاطر التشغيل والحوادث.

• مقاومة واسعة لدرجات الحرارة: نطاق التشغيل من -35 درجة مئوية إلى 70 درجة مئوية، قابل للتكيف مع جميع البيئات المناخية.

• شهادة رسمية: حاصلة على شهادة CE وCCC، وتلبي معايير السلامة الدولية IEC60898-1 وGB10963.1.

هيكل متين ومقاوم للهب

الغلاف مصنوع من مادة البولي كربونات عالية الأداء بالحرارة، مع سطح أملس وخالي من الاختباء وممتاز القوة الميكانيكية. إنه يتميز بتثبيط اللهب المتميز، مقاومة الحرارة، مقاومة الصدمات، و خصائص الإطفاء الذاتي، تمنع بشكل فعال الحرائق الناجمة عن الدوائر القصيرة والأحمال الزائدة. المادة هي كما أنها مقاومة للشيخوخة ومقاومة للتآكل، مما يضمن الاستخدام الآمن على المدى الطويل في مختلف البيئات المعقدة.

محطات عالية الجودة وأسلاك سهلة

مجهزة بمحطات واجهة كبيرة وعالية الجودة مصنوعة من النحاس عالي التوصيل. الأسلاك لوحة الضغط يضمن تصميم اللوحة أسلاكًا آمنة وثابتة، وتمنع الكسر والتسرب بشكل فعال. مساحة المحطة الكبيرة يستوعب الأسلاك السميكة، مما يجعل التثبيت أسهل وأكثر موثوقية، مع قدرة تحميل زائدة قوية وطاقة منخفضة خسارة.

تركيب السكك الحديدية القياسية DIN

مصمم لتركيب حاجز التوجيه القياسي العالمي DIN35mm، مع إبزيم سهل التركيب. إنه متوافق مع جميع خزائن التوزيع القياسية، وصناديق التحكم الكهربائية، وأنظمة توزيع الطاقة، مما يتيح سرعة، تركيب وتفكيك بدون أدوات، مناسب للنشر السريع في سيناريوهات مختلفة.

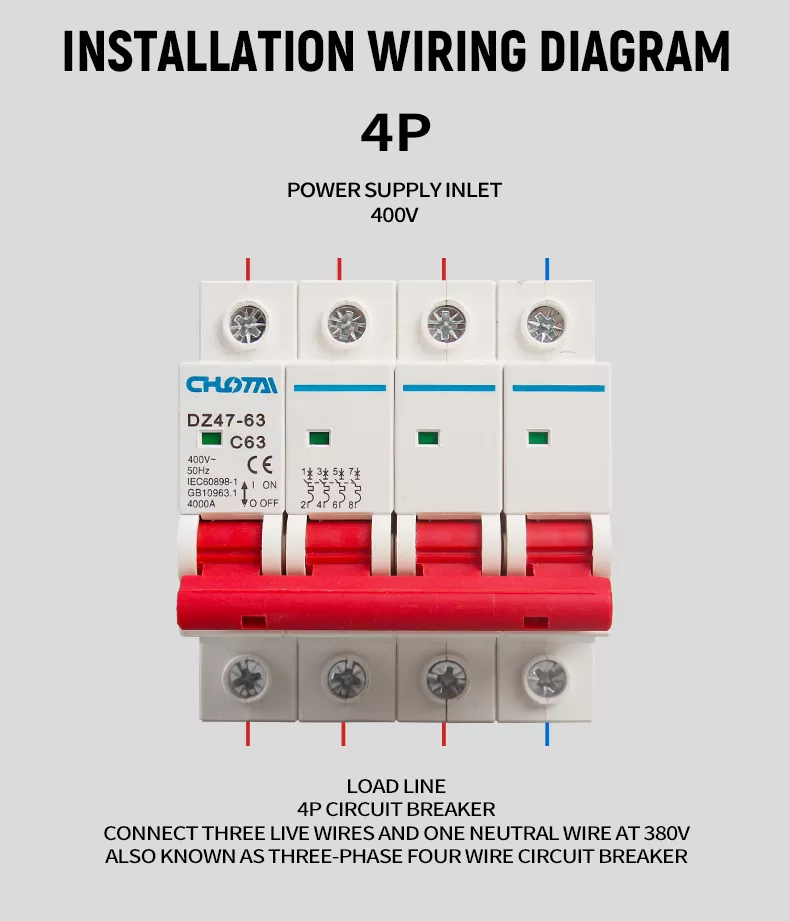

مخطط الأسلاك التثبيت 4P

قم بتوصيل مدخل مصدر الطاقة ثلاثي الطور 400 فولت (3 أسلاك حية + سلك محايد واحد) بالأطراف العلوية لـ 4P MCB.

قم بتوصيل الحمل (المعدات) بالمحطات السفلية لـ MCB، بما يتوافق مع تسلسل الطور والسلك المحايد.

تأكد من ربط جميع الأسلاك بإحكام لتجنب ارتفاع درجة الحرارة وارتخاء التوصيلات.

قم بتشغيل MCB لتأكيد مصدر الطاقة الطبيعي.

ملحوظة: قاطع الدائرة 4P هذا عبارة عن جهاز ثلاثي الطور بأربعة أسلاك، يستخدم لتوصيل ثلاثة أسلاك حية وواحد محايد سلك لأنظمة الطاقة ثلاثية الطور 380 فولت/400 فولت.

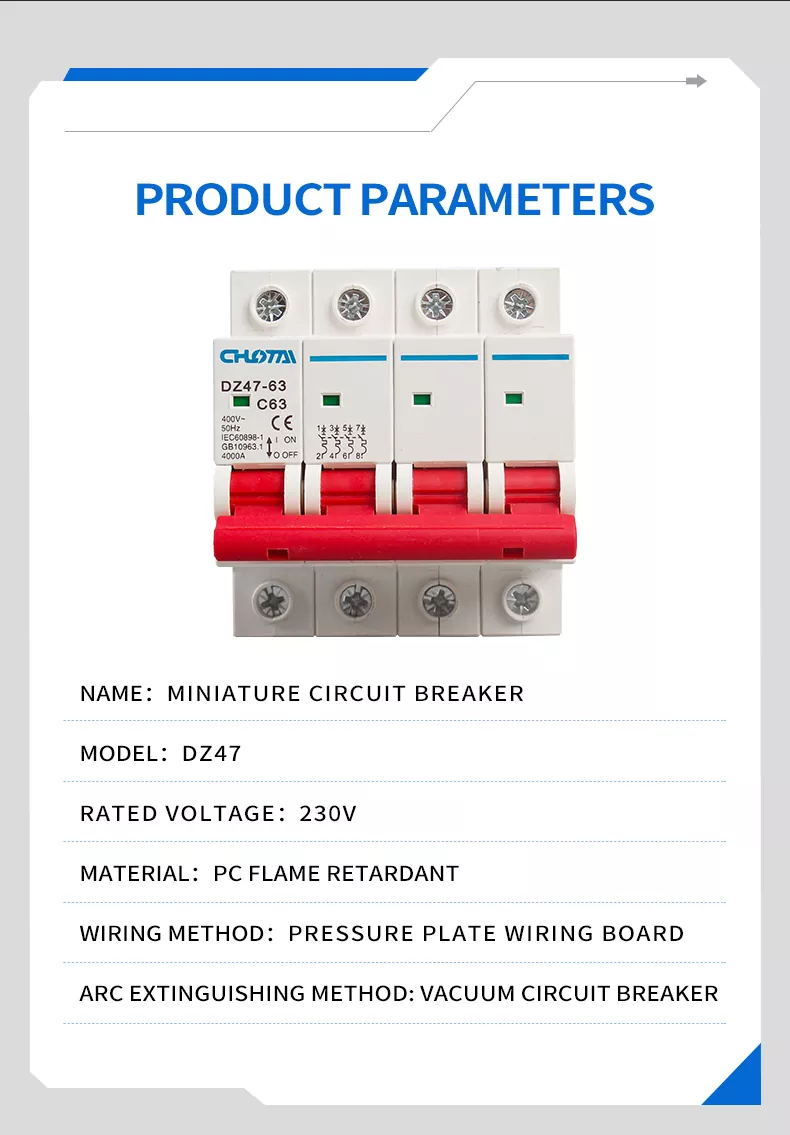

معلمات المنتج

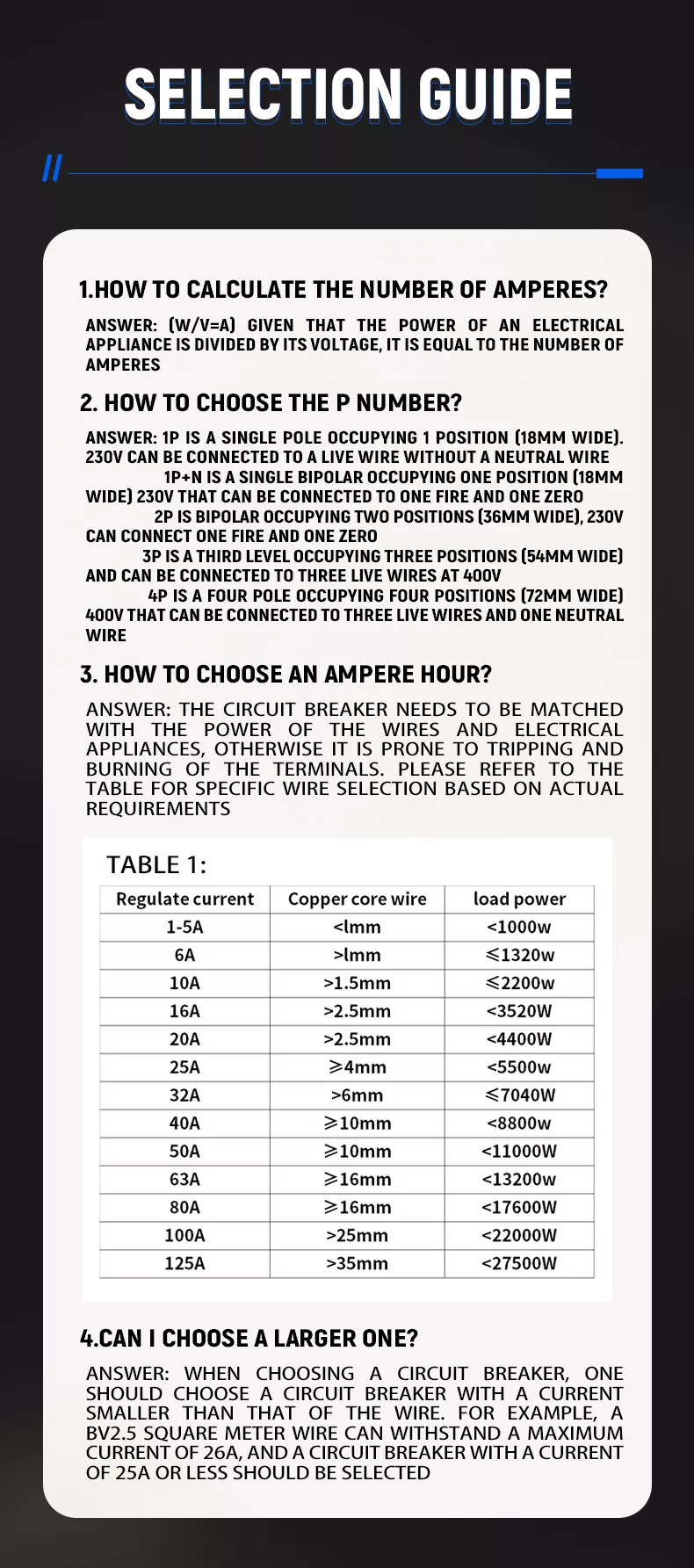

دليل الاختيار

1. كيفية حساب عدد الأمبيرات؟

صيغة:التيار (A) = الطاقة (W) / الجهد (V). احسب التيار المطلوب بناءً على قوة أجهزتك الكهربائية.

2. كيفية اختيار رقم القطب؟

• 1 ص: عمود واحد، وحدة واحدة (بعرض 18 مم)، للسلك المباشر 230 فولت فقط (غير محايد).

• 1ف+ن: وحدة واحدة (بعرض 18 مم)، لجهد 230 فولت مباشر + محايد.

• 2 ص: وحدتان (بعرض 36 مم)، لجهد مباشر 230 فولت + محايد.

• 3P: 3 وحدات (بعرض 54 مم)، للأسلاك الحية ثلاثية الطور بقدرة 400 فولت.

• 4P: 4 وحدات (بعرض 72 مم)، لجهد 400 فولت ثلاثي الطور + محايد (هذا المنتج).

3. كيفية اختيار تصنيف الأمبير؟

قم بمطابقة تصنيف القاطع مع قوة السلك والجهاز لتجنب التعثر أو ارتفاع درجة حرارة الطرف. الرجوع إلى الجدول أدناه:

4. هل يمكنني اختيار واحدة أكبر؟

لا. حدد دائمًا الكسارة ذات التصنيف الحاليأصغر من القدرة الاستيعابية القصوى للسلك. على سبيل المثال، يمكن لسلك BV مقاس 2.5 مم² أن يتحمل بحد أقصى 26 أمبير، لذا يجب تحديد قاطع 25 أمبير أو أقل.

تستخدم على نطاق واسع

قاطع الدائرة المصغر 4P 63A DZ47 يستخدم على نطاق واسع في:

• المباني السكنية: صندوق توزيع منزلي، حماية لإمدادات الطاقة ثلاثية الطور و4 أسلاك

• المباني التجارية: مبنى المكاتب ومركز التسوق ونظام توزيع الطاقة في الفندق

• المعدات الصناعية: ورشة عمل المصنع، خط الإنتاج التحكم والحماية للطاقة ثلاثية الطور

• خزائن التوزيع: صندوق توزيع الطاقة، المفتاح الرئيسي لخزانة التحكم الكهربائية

• الطاقة المتجددة: نظام الطاقة الشمسية، حماية توزيع توليد طاقة الرياح

• بنية تحتية: المرافق العامة، إنارة الشوارع، حماية الطاقة لمحطات الاتصالات

التعليمات

1. ما هي الوظيفة الرئيسية لهذا 4P 63A DZ47 MCB؟

إنه جهاز حماية الدائرة ذو 4 أسلاك ثلاثي الطور الذي يوفرحماية الزائد وحماية ماس كهربائى. يقوم تلقائيًا برحلات لقطع مصدر الطاقة عندما تكون الدائرة مثقلة أو قصيرة الدائرة، مما يمنع ذلك الحرائق الكهربائية وتلف المعدات، مما يضمن سلامة نظام الطاقة.

2. ما هو الجهد المقنن والتيار لهذا المنتج؟

هذا طراز 4P 63A، بجهد مقدر قدره400 فولت~ (مناسب لأنظمة الطاقة ثلاثية الطور ذات 4 أسلاك) والتيار المقدر بـ63 أ، بقدرة كسر 4000A.

3. ما هي طريقة التثبيت؟

وهو يدعمتركيب السكك الحديدية القياسية DIN35mm، مع تصميم إبزيم سهل التركيب للتركيب السريع والسهل، متوافق مع جميع خزائن التوزيع القياسية.

4. ما هو نطاق درجة حرارة التشغيل؟

يتمتع المنتج بقدرة ممتازة على التكيف مع درجات الحرارة، مع نطاق درجة حرارة العمل-35 درجة مئوية إلى 70 درجة مئوية‎مناسب للاستخدام في البيئات شديدة البرودة ودرجات الحرارة المرتفعة.

5. كيف يتم اختيار التصنيف الصحيح لقاطع الدائرة الكهربائية؟

أولاً، قم بحساب التيار المطلوب باستخدام التيار = الطاقة / الجهد، ثم حدد تصنيف الكسارةأصغر من الحد الأقصى للقدرة الاستيعابية للسلك لضمان السلامة. ارجع إلى جدول دليل الاختيار الخاص بنا للحصول على مطابقة تفصيلية.

6. ما هي الشهادات التي حصل عليها هذا المنتج؟

لقد مر DZ47-63 MCB الخاص بناشهادة CE (متوافق مع معايير الاتحاد الأوروبي) وشهادة سي سي سي (متوافق مع المعايير الوطنية الصينية)، ويلبي معايير السلامة الدولية IEC60898-1 وGB10963.1.
