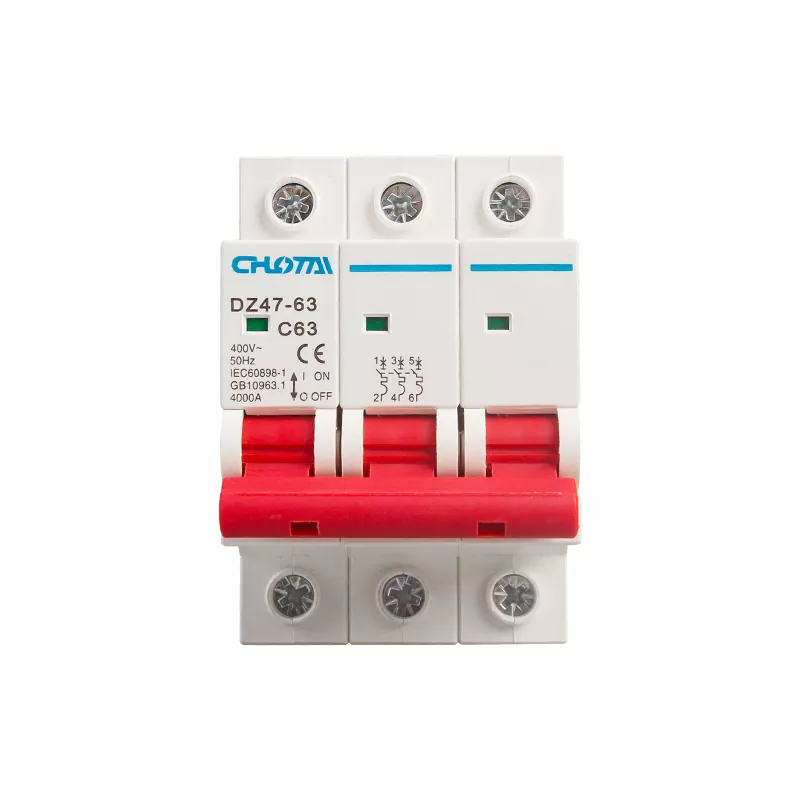

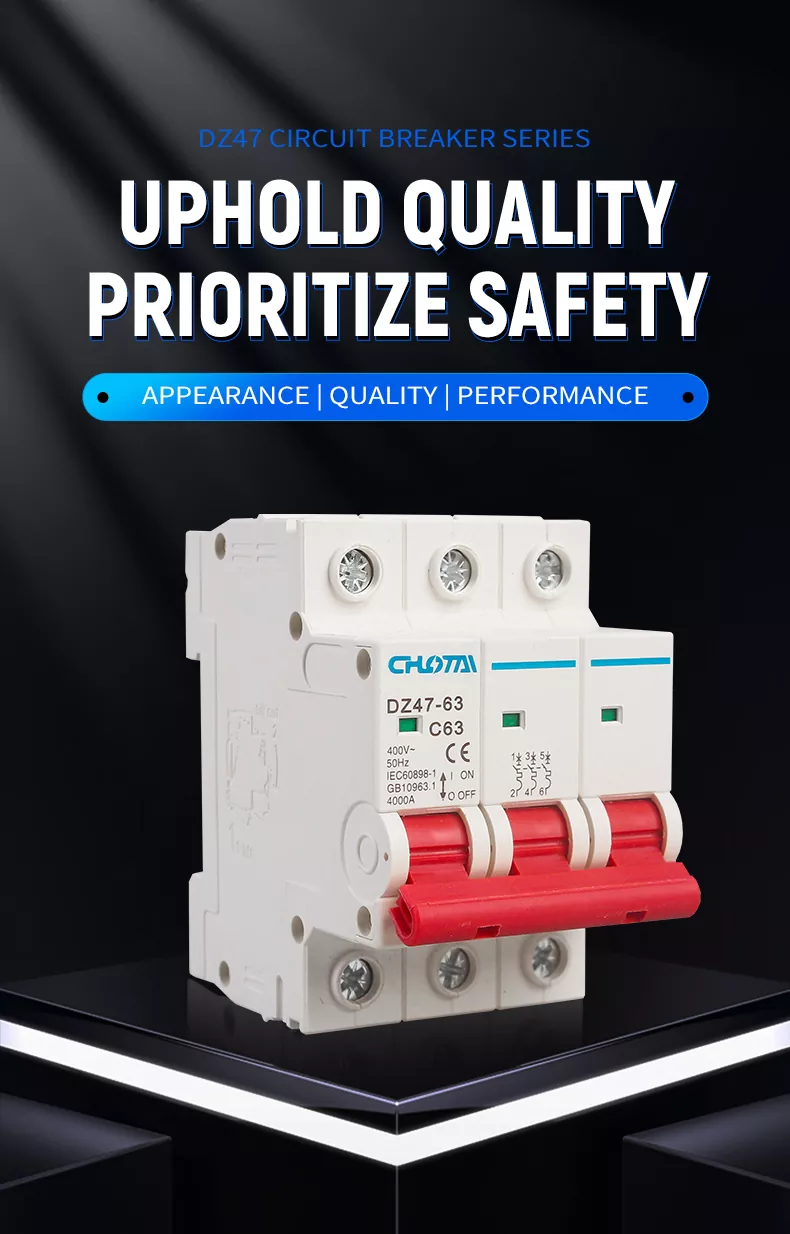

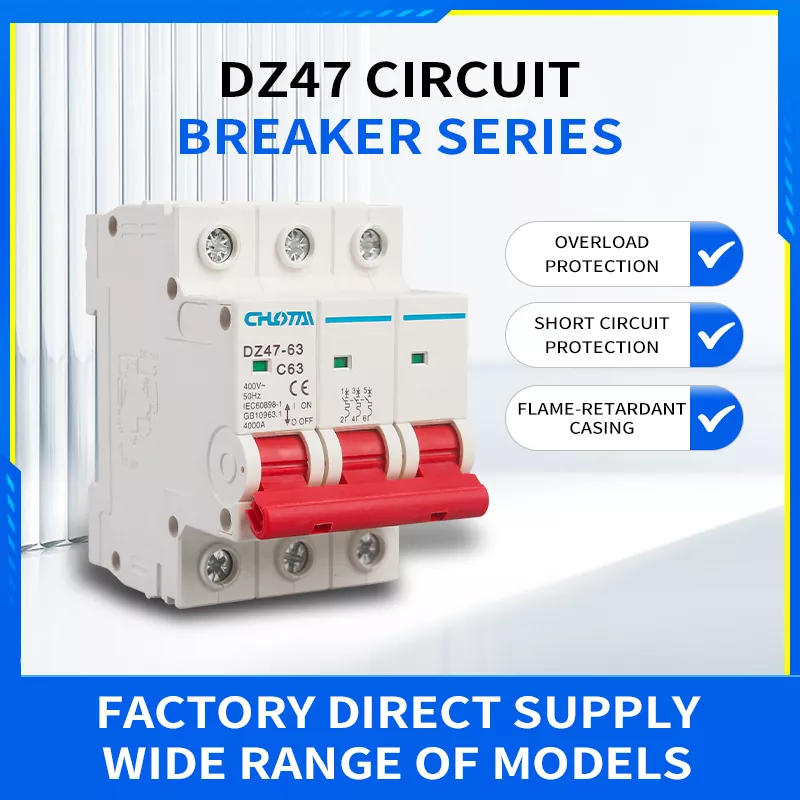

3P 63A DZ47 قاطع الدائرة المصغر

Eton هي شركة صينية متخصصة في تصنيع وتوريد قواطع الدائرة المصغرة 3P 63A DZ47، حيث تقدم حلول حماية الدوائر عالية الأداء بالجملة للمشترين العالميين. مصمم لأنظمة الطاقة ثلاثية الطور 400 فولت، يقوم قاطع الدائرة بفصل الطاقة تلقائيًا أثناء التحميل الزائد أو ظروف الدائرة القصيرة، مما يمنع بشكل فعال المخاطر الكهربائية وتلف المعدات. تم تصنيعه باستخدام مادة البولي كربونات المقاومة للهب الممتازة والهندسة الدقيقة، ويتميز بهيكل متين وتشغيل سهل الاستخدام وعمر خدمة طويل. متوافق مع معايير IEC60898-1 وGB10963.1، ويتم تطبيقه على نطاق واسع في خزائن التوزيع، المباني السكنية، المعدات الصناعية، وأنظمة الطاقة التجارية. بفضل الجودة المستقرة والإمداد المباشر من المصنع ودعم OEM/ODM، تضمن Eton حلولاً موثوقة لاحتياجات الشراء بالجملة.

ترقية جديدة للجودة وأكثر متانة

إن DZ47-63 MCB الخاص بنا هو منتج ومورد صيني موثوق به لتلبية احتياجات حماية الدوائر بالجملة، مما يوفر جودة محسنة وأداء مستقر للمشترين العالميين. بدءًا من اختيار المواد وحتى التجميع النهائي، يتم فحص كل مكون بدقة لضمان السلامة والمتانة المتسقة.

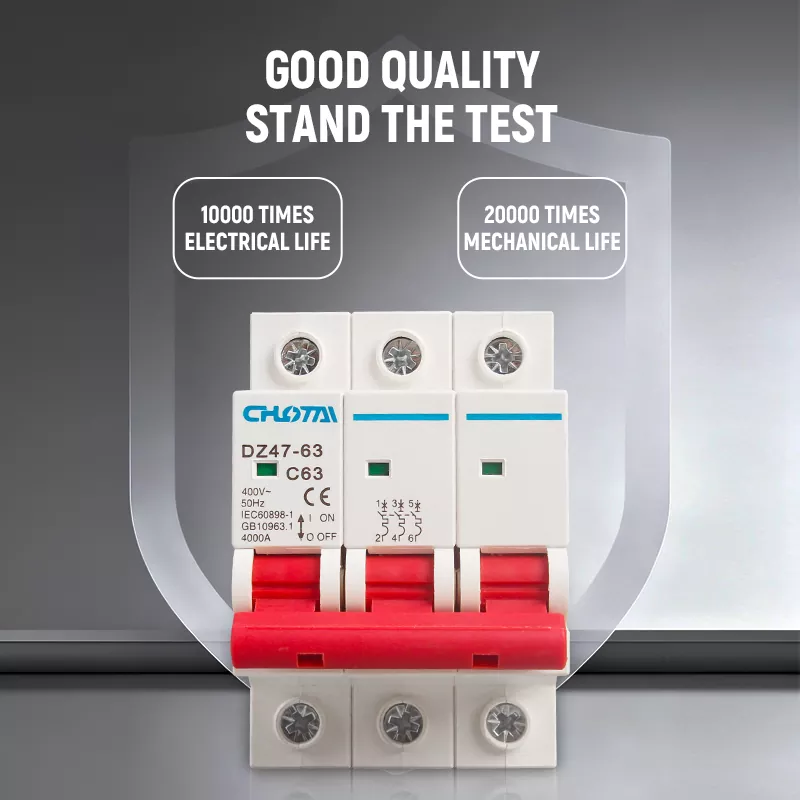

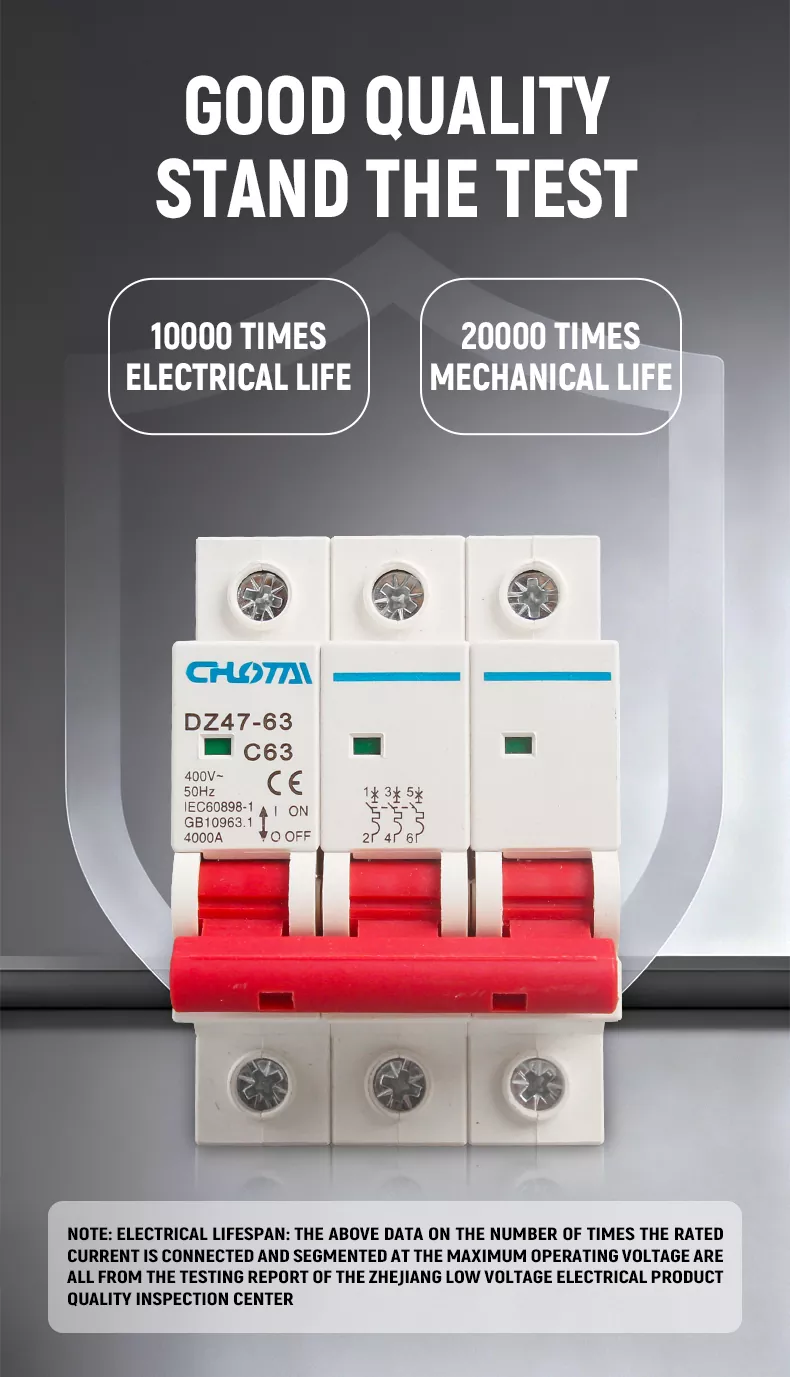

ويتميز10,000 مرة الحياة الكهربائيةو20,000 مرة الحياة الميكانيكية، تم اختبارها واعتمادها بالكامل من قبل مركز فحص جودة المنتجات الكهربائية ذات الجهد المنخفض في Zhejiang. يوفر الغلاف المقاوم للهب بالحرارة مقاومة ممتازة للحرارة، ومقاومة للصدمات، وأداء إطفاء ذاتي، بينما تضمن أطراف النحاس عالية الجودة التوصيل المستقر ونقل التيار الفعال.

قبل التسليم، تخضع كل وحدة لتقادم صارم واختبارات الجهد الكهربي، مما يضمن التشغيل المستقر على المدى الطويل حتى في البيئات القاسية والمتطلبة. بفضل القدرة على توريد المصنع ودعم OEM/ODM الاحترافي، توفر Eton حلول DZ47-63 MCB يمكن الاعتماد عليها للتطبيقات الصناعية والتجارية والسكنية.

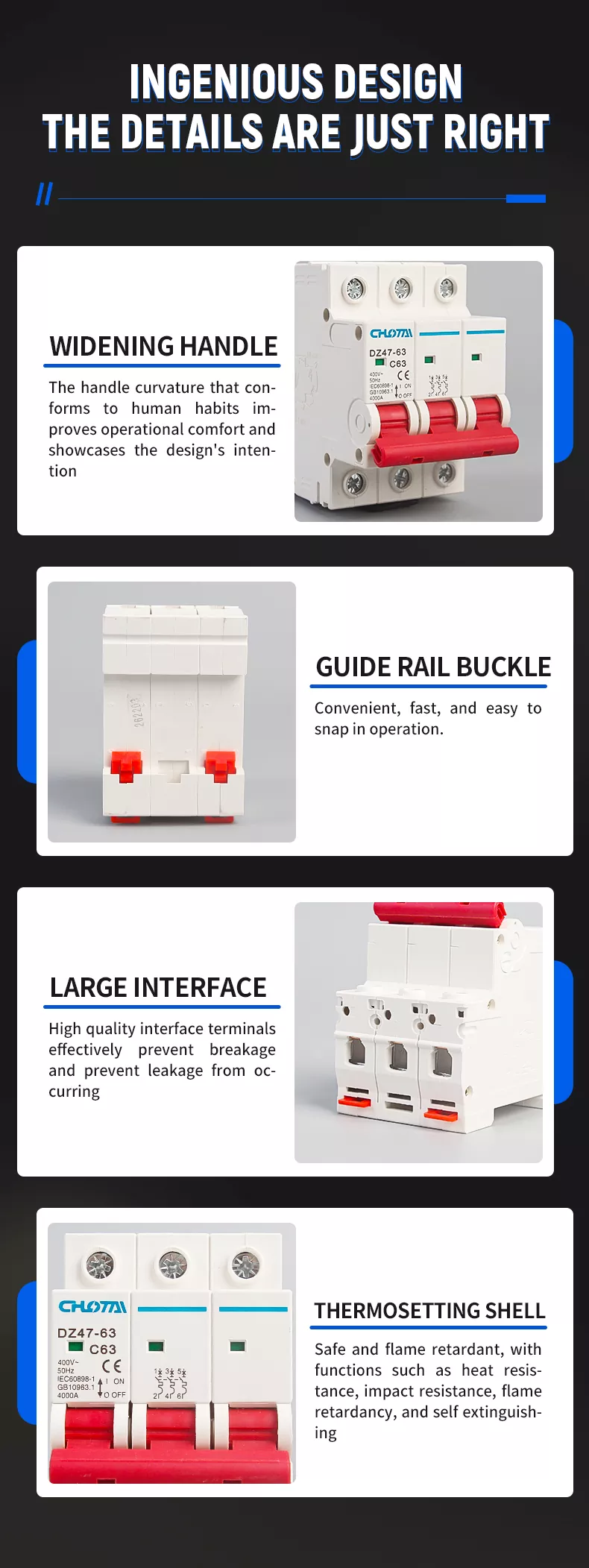

التحليل الهيكلي

يعتمد MCB هيكلًا مدمجًا وعلميًا، مع 4 ميزات تصميمية أساسية:

1. مقبض من النوع D المتسع: انحناء مريح للتشغيل المريح، وسهل التشغيل/الإيقاف.

2. دليل السكك الحديدية مشبك: تركيب السكك الحديدية القياسية DIN35mm، تركيب سهل وسريع.

3. محطات واجهة كبيرة: أطراف توصيل عالية الجودة تمنع الكسر والتسرب، مما يضمن سلامة الأسلاك.

4. قذيفة بالحرارة: مثبطات اللهب، ومقاومة للحرارة، ومقاومة للصدمات، وإطفاء ذاتي لتحقيق أقصى قدر من الأمان.

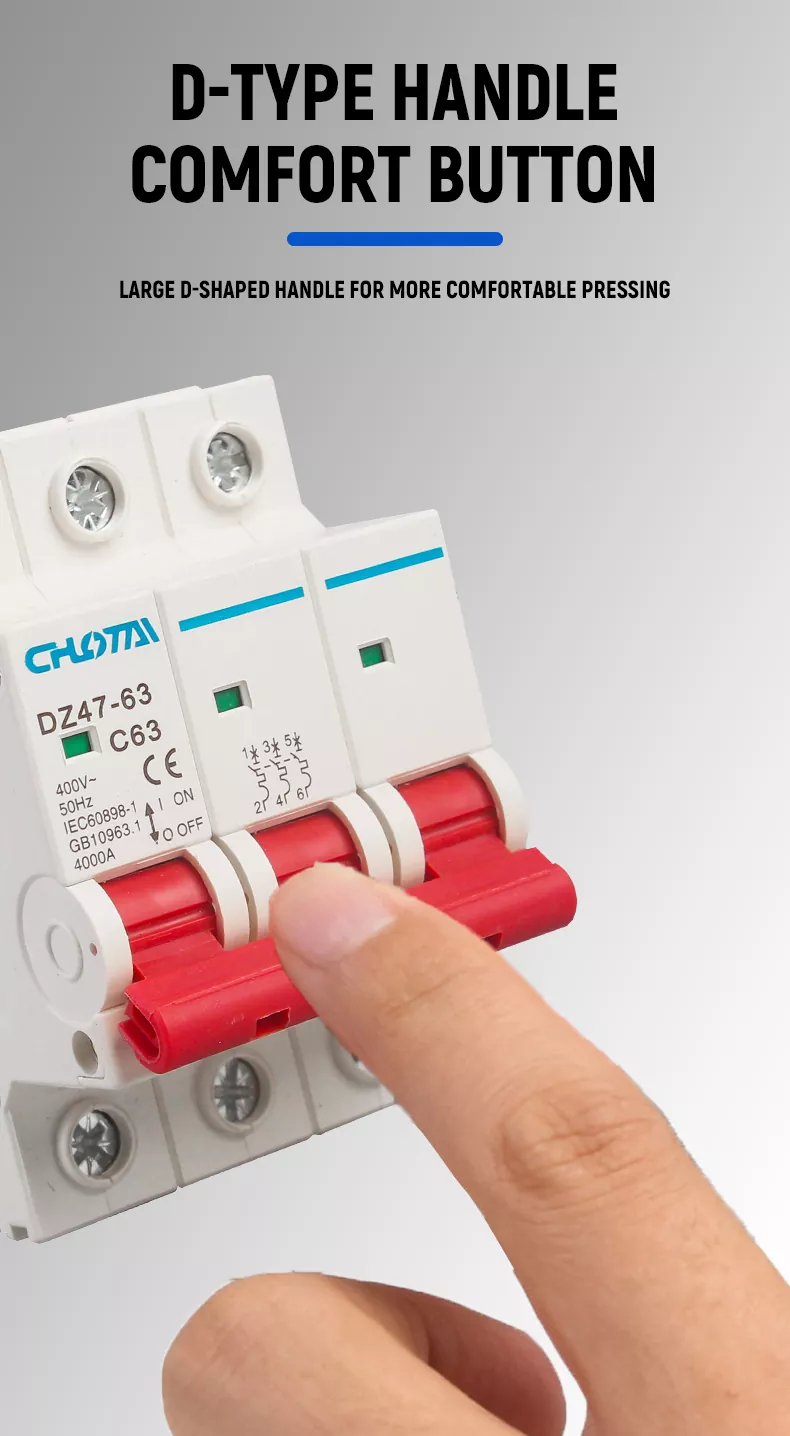

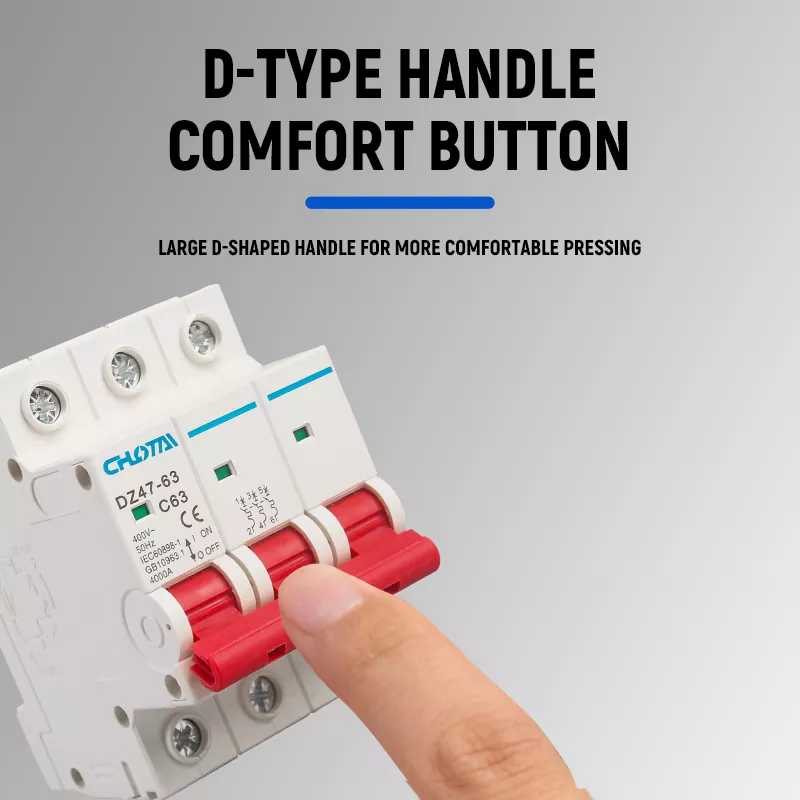

مقبض مريح من النوع D لتشغيل مريح

مجهزة بمقبض كبير على شكل حرف D مصمم ليناسب عادات التشغيل البشرية. يوفر التصميم المنحني الموسع أ قبضة مريحة، مما يقلل من التعب التشغيلي أثناء التبديل المتكرر. يضمن المقبض الأحمر عالي الوضوح الوضوح التعرف على الحالة، مما يجعل من السهل العمل حتى في البيئات المعتمة.

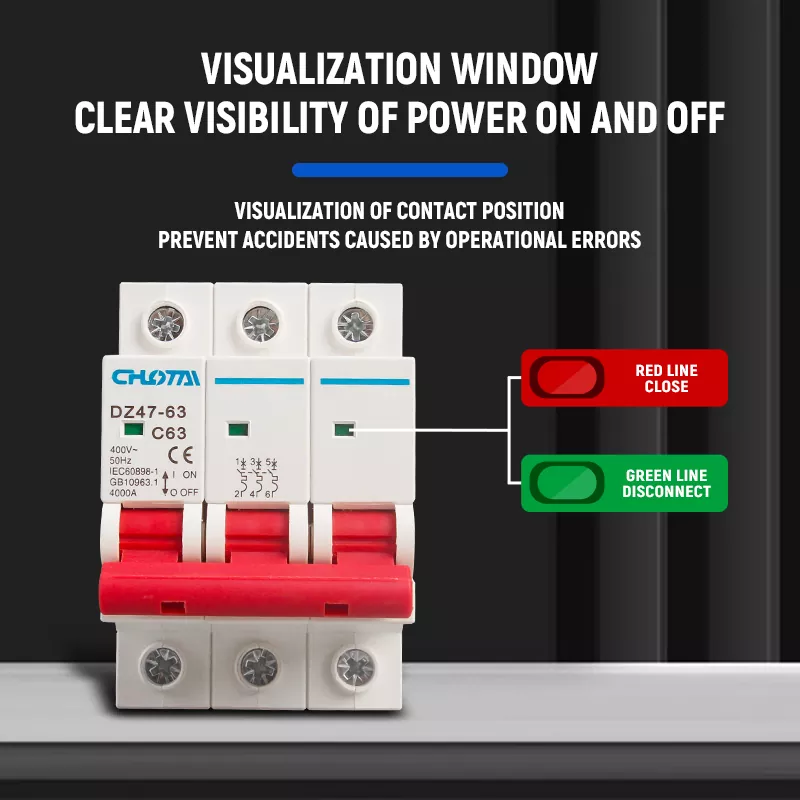

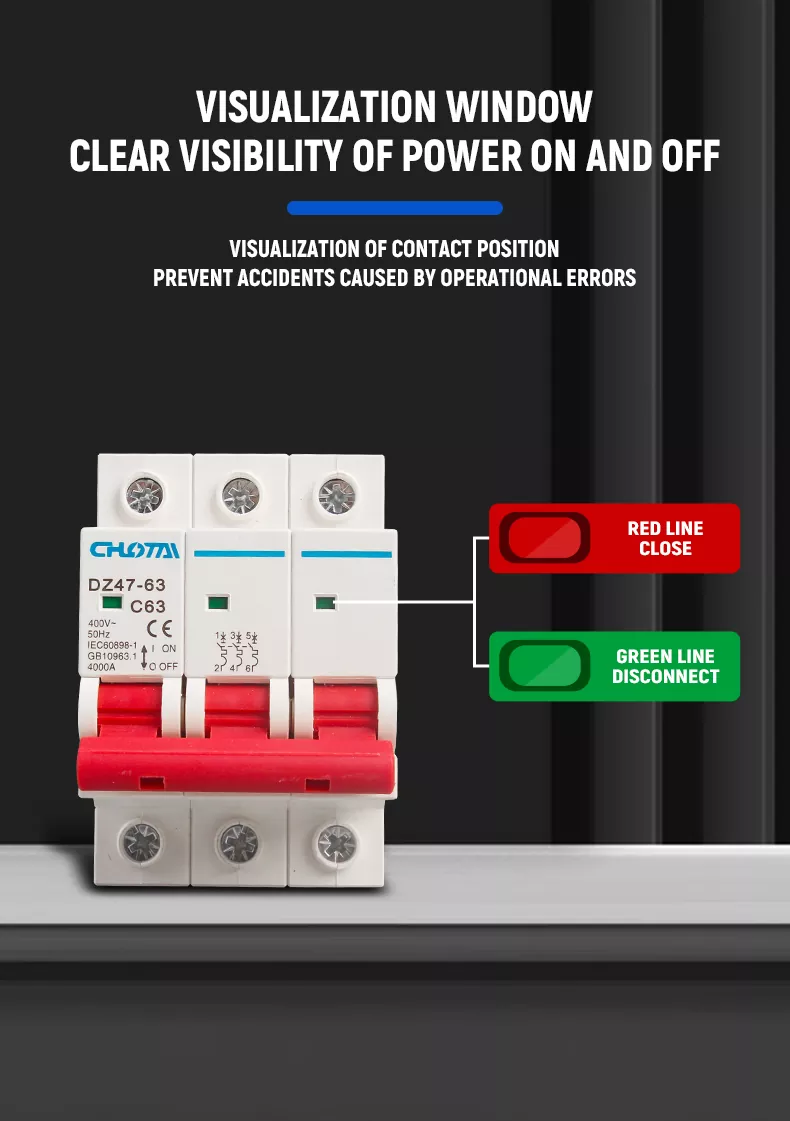

نافذة التصور لإشارة واضحة للحالة

تعرض نافذة موضع الاتصال المرئي المدمجة حالة الطاقة بوضوح: يشير اللون الأخضر إلى أن الدائرة كذلك مفصول، اللون الأحمر يشير إلى أن الدائرة مغلقة. وهذا يمنع وقوع الحوادث الناجمة عن الأخطاء التشغيلية، مما يسمح المستخدمين لتأكيد حالة عمل قاطع الدائرة على الفور.

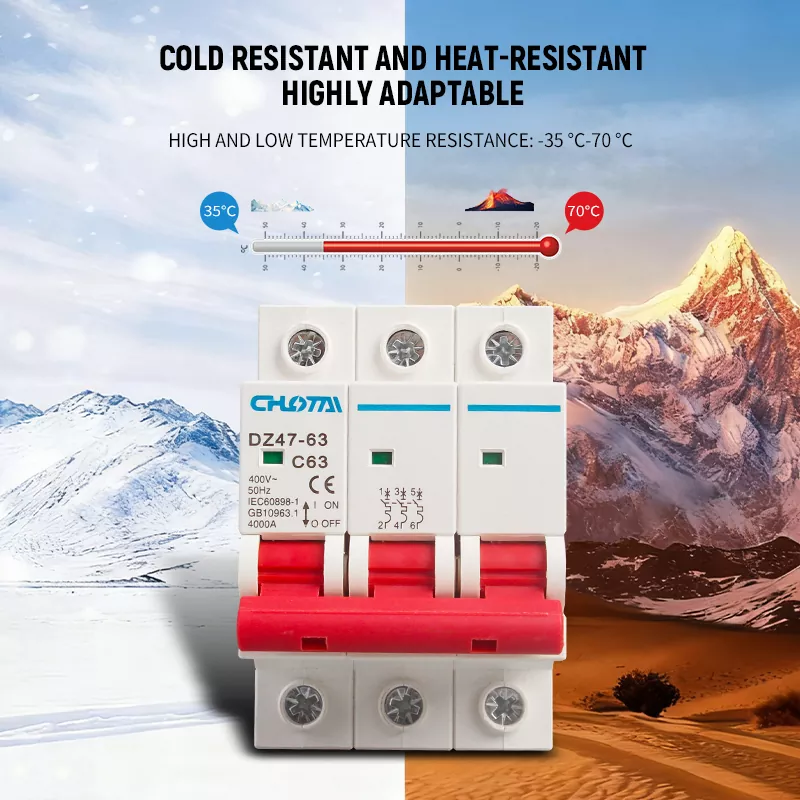

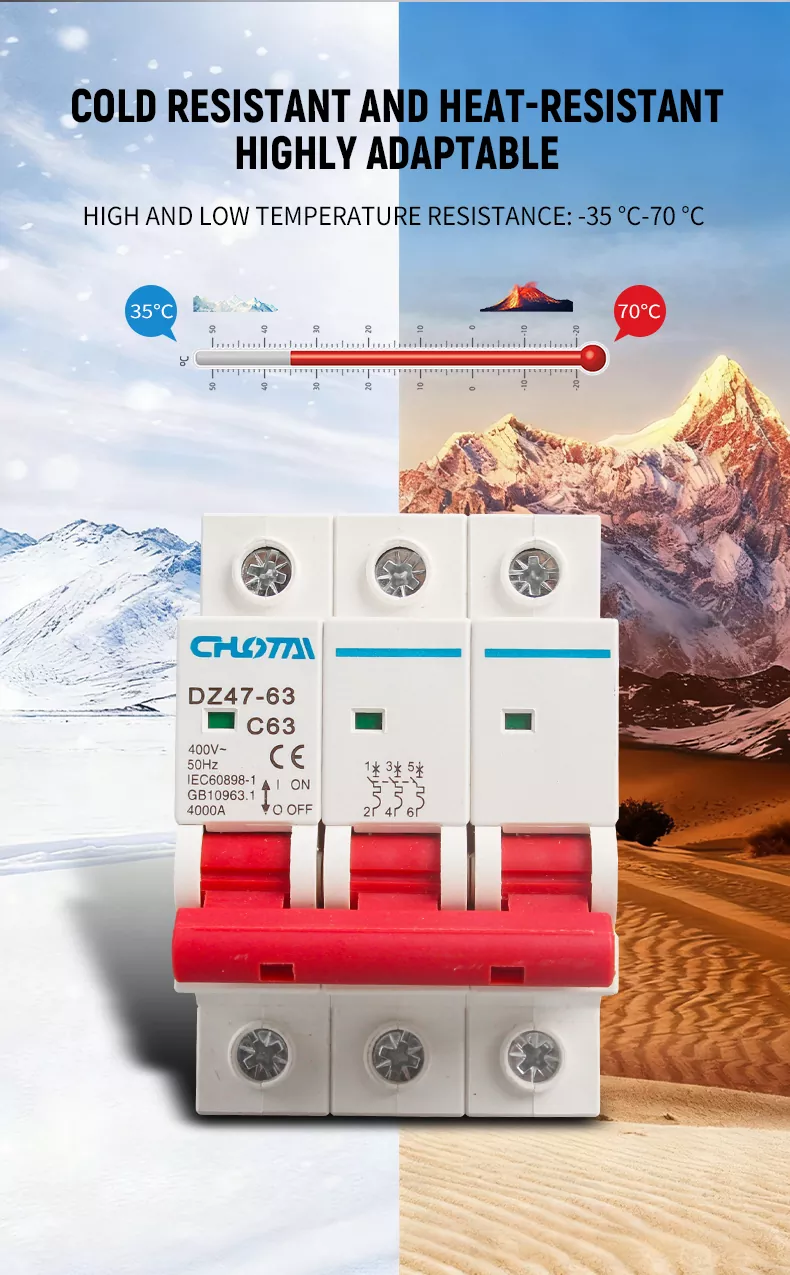

القدرة على التكيف مع درجات الحرارة على نطاق واسع

يتميز MCB بمقاومة ممتازة لدرجات الحرارة العالية والمنخفضة، مع نطاق درجة حرارة العمل-35 درجة مئوية إلى 70 درجة مئوية. تعمل بثبات في البرد القارس (مثل مناطق جبال الألب) ودرجات الحرارة المرتفعة (مثل الصحراء والورش الصناعية) البيئات، مما يضمن حماية موثوقة للدائرة في مختلف الظروف المناخية.

منتجاتنا مقابل. منتجات أخرى

الميزة الأساسية

حماية من الدوائر القصيرة والحمل الزائد: يقوم تلقائيًا بقطع التيار الكهربائي أثناء الأعطال، مما يمنع الحرائق الكهربائية.

مادة مقاومة للهب: غلاف حراري ذو مقاومة ممتازة للحريق، مما يضمن السلامة في الظروف القاسية.

تركيب سهل: تركيب قضيب DIN35 مم قياسي، تركيب سريع، متوافق مع جميع خزائن التوزيع.

عمر خدمة طويل: 10,000 دورة كهربائية و20,000 دورة ميكانيكية، متينة للاستخدام طويل الأمد.

إشارة واضحة للحالة: نافذة مرئية لحالة الطاقة في الوقت الحقيقي، مما يمنع الأخطاء التشغيلية.

قابلية تطبيق واسعة: موديل 3P 63A مناسب للأنظمة ثلاثية الطور 400 فولت، ويلبي الاحتياجات السكنية والتجارية والصناعية.

ست نقاط بيع أساسية

• الزائد وحماية الدائرة القصيرة: حماية مزدوجة لحماية الدوائر والمعدات الكهربائية.

• غلاف مقاوم للهب: مادة لدنة بالحرارة عالية القوة، مقاومة للحرارة، مقاومة للصدمات، وتنطفئ ذاتيًا.

• مقبض مريح: تصميم موسع من النوع D لتشغيل مريح وسهل.

• نافذة الحالة المرئية: إشارة تشغيل/إيقاف واضحة، مما يزيل المخاطر التشغيلية.

• مقاومة واسعة لدرجات الحرارة: نطاق التشغيل من -35 درجة مئوية إلى 70 درجة مئوية، قابل للتكيف مع جميع البيئات.

• شهادة رسمية: CE، CCC معتمدة، تلبي معايير السلامة الدولية.

هيكل متين ومقاوم للهب

الغلاف مصنوع من مادة البولي كربونات عالية الأداء بالحرارة، مع سطح أملس وخالي من الاختباء وممتاز القوة الميكانيكية. إنه يتميز بتثبيط اللهب المتميز، مقاومة الحرارة، مقاومة الصدمات، و خصائص الإطفاء الذاتي، تمنع بشكل فعال الحرائق الناجمة عن الدوائر القصيرة والأحمال الزائدة. المادة هي كما أنها مقاومة للشيخوخة ومقاومة للتآكل، مما يضمن الاستخدام الآمن على المدى الطويل في مختلف البيئات المعقدة.

محطات عالية الجودة وأسلاك سهلة

مجهزة بمحطات واجهة كبيرة وعالية الجودة مصنوعة من النحاس عالي التوصيل. الأسلاك لوحة الضغط يضمن تصميم اللوحة أسلاكًا آمنة وثابتة، وتمنع الكسر والتسرب بشكل فعال. مساحة المحطة الكبيرة يستوعب الأسلاك السميكة، مما يجعل التثبيت أسهل وأكثر موثوقية.

تركيب السكك الحديدية القياسية DIN

مصمم للتركيب القياسي لسكة التوجيه DIN35mm، مع إبزيم سهل التركيب. وهو متوافق مع الجميع خزانات التوزيع القياسية، مما يتيح التركيب والتفكيك السريع والخالي من الأدوات، ومناسب للنشر السريع في سيناريوهات توزيع الطاقة المختلفة.

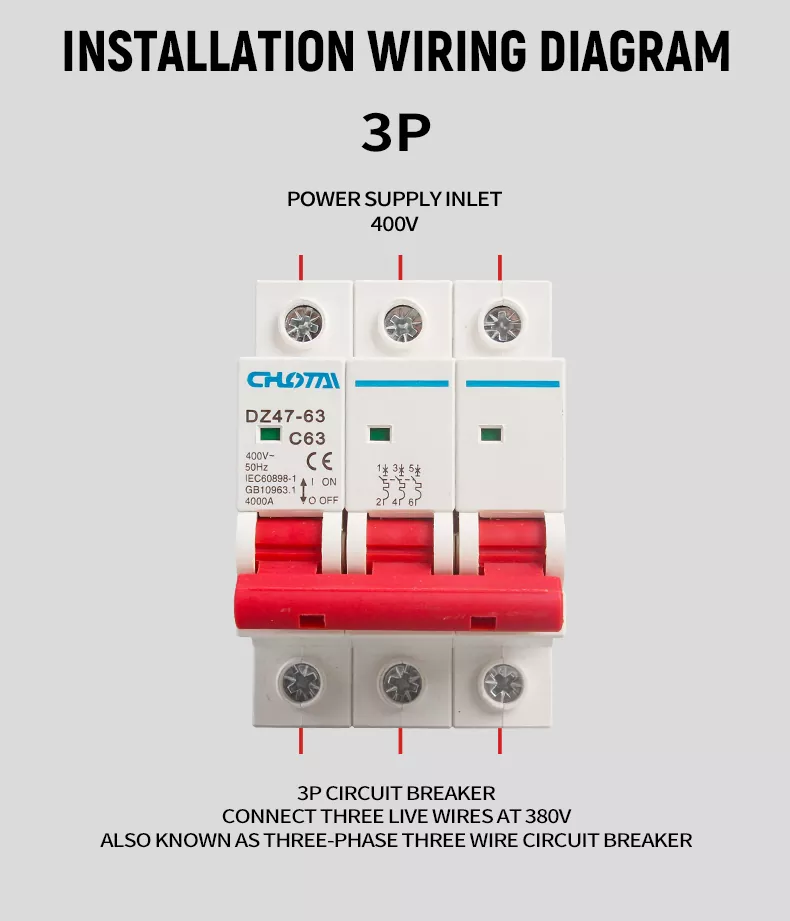

مخطط الأسلاك التثبيت 3P

قم بتوصيل مدخل مصدر الطاقة ثلاثي الطور 400 فولت بالأطراف العلوية لـ 3P MCB.

قم بتوصيل الحمل (المعدات) بالمحطات السفلية لـ MCB.

تأكد من تشديد جميع الأسلاك بإحكام لتجنب ارتفاع درجة الحرارة.

قم بتشغيل MCB لتأكيد مصدر الطاقة الطبيعي.

ملحوظة: قاطع الدائرة 3P هذا عبارة عن جهاز ثلاثي الأسلاك ثلاثي الطور، يستخدم لتوصيل ثلاثة أسلاك حية لـ 380 فولت/400 فولت أنظمة الطاقة ثلاثية الطور.

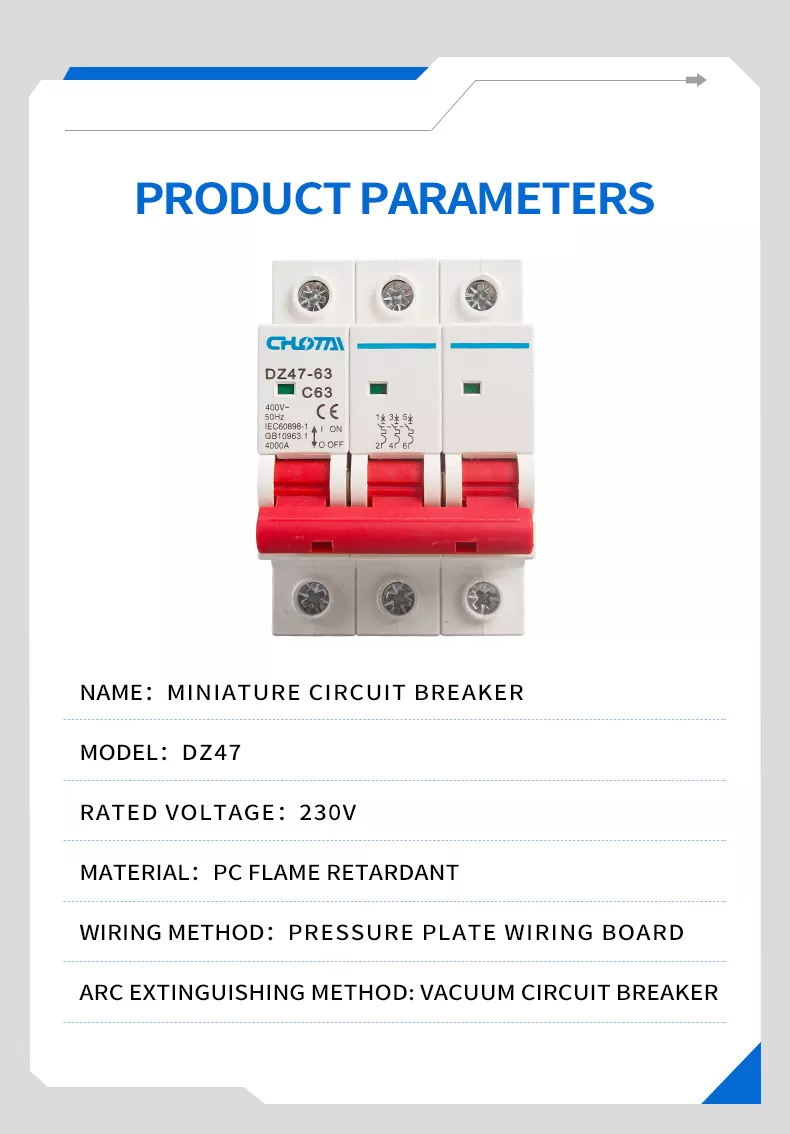

معلمات المنتج

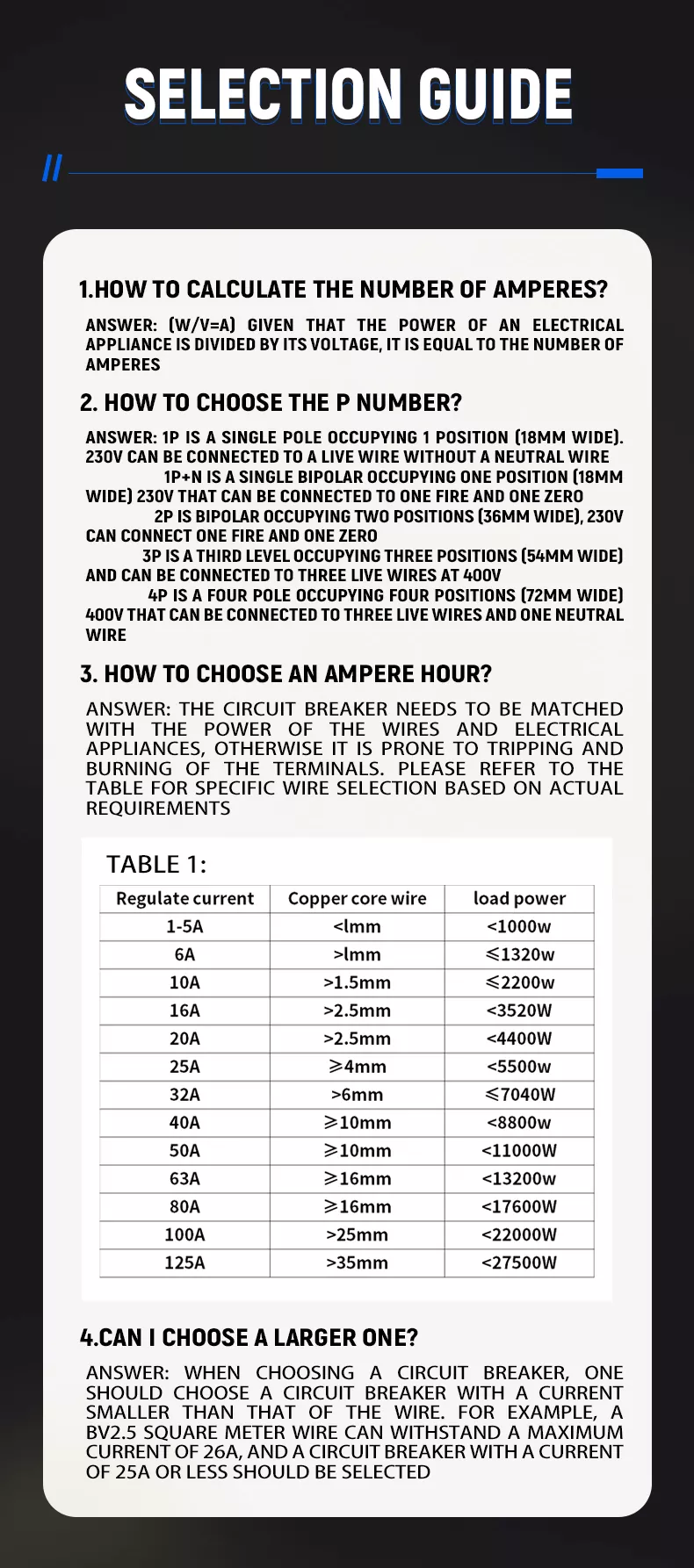

دليل الاختيار

1. كيفية حساب عدد الأمبيرات؟

صيغة:التيار (A) = الطاقة (W) / الجهد (V). احسب التيار المطلوب بناءً على قوة أجهزتك الكهربائية.

2. كيفية اختيار رقم القطب؟

• 1 ص: عمود واحد، وحدة واحدة (بعرض 18 مم)، للسلك المباشر 230 فولت فقط (غير محايد).

• 1ف+ن: وحدة واحدة (بعرض 18 مم)، لجهد 230 فولت مباشر + محايد.

• 2 ص: وحدتان (بعرض 36 مم)، لجهد مباشر 230 فولت + محايد.

• 3P: 3 وحدات (بعرض 54 مم)، للأسلاك الحية ثلاثية الطور بقدرة 400 فولت (هذا المنتج).

• 4P: 4 وحدات (بعرض 72 مم)، لجهد 400 فولت ثلاثي الطور + محايد.

3. كيفية اختيار تصنيف الأمبير؟

قم بمطابقة تصنيف القاطع مع قوة السلك والجهاز لتجنب التعثر أو ارتفاع درجة حرارة الطرف. الرجوع إلى الجدول أدناه:

4. هل يمكنني اختيار واحدة أكبر؟

لا. حدد دائمًا الكسارة ذات التصنيف الحاليأصغر من القدرة الاستيعابية القصوى للسلك. على سبيل المثال، يمكن لسلك BV مقاس 2.5 مم² أن يتحمل بحد أقصى 26 أمبير، لذا يجب تحديد قاطع 25 أمبير أو أقل.

تستخدم على نطاق واسع

قاطع الدائرة المصغر DZ47-63 3P 63A يستخدم على نطاق واسع في:

• المباني السكنية: صندوق توزيع منزلي، حماية لإمدادات الطاقة ثلاثية الطور

• المباني التجارية: مبنى المكاتب، نظام توزيع الطاقة في مراكز التسوق

• المعدات الصناعية: ورشة المصنع، خط الإنتاج حماية الطاقة 3 مراحل

• خزائن التوزيع: صندوق توزيع الطاقة، خزانة التحكم الكهربائية

• الطاقة المتجددة: نظام الطاقة الشمسية، توزيع توليد طاقة الرياح

• بنية تحتية: المرافق العامة، إنارة الشوارع، محطات الاتصالات

التعليمات

1. ما هي الوظيفة الرئيسية لهذا 3P 63A DZ47 MCB؟

إنه جهاز حماية الدائرة ثلاثي الطور الذي يوفرحماية الزائد وحماية ماس كهربائى. يقوم تلقائيًا برحلات لقطع مصدر الطاقة عندما تكون الدائرة مثقلة أو قصيرة الدائرة، مما يمنع ذلك الحرائق الكهربائية وتلف المعدات، والتأكد من سلامة نظام الطاقة.

2. ما هو الجهد المقنن والتيار لهذا المنتج؟

هذا طراز 3P 63A، بجهد مقدر قدره400 فولت~ (مناسب لأنظمة الطاقة ثلاثية الطور) والتيار المقدر بـ63 أ، بقدرة كسر 4000A.

3. ما هي طريقة التثبيت؟

وهو يدعمتركيب السكك الحديدية القياسية DIN35mm، مع تصميم إبزيم سهل التركيب للتركيب السريع والسهل، متوافق مع جميع خزائن التوزيع القياسية.

4. ما هو نطاق درجة حرارة التشغيل؟

يتمتع المنتج بقدرة ممتازة على التكيف مع درجات الحرارة، مع نطاق درجة حرارة العمل-35 درجة مئوية إلى 70 درجة مئوية‎مناسب للاستخدام في البيئات شديدة البرودة ودرجات الحرارة المرتفعة.

5. كيف يتم اختيار التصنيف الصحيح لقاطع الدائرة الكهربائية؟

أولاً، قم بحساب التيار المطلوب باستخدام التيار = الطاقة / الجهد، ثم حدد تصنيف الكسارةأصغر من الحد الأقصى للقدرة الاستيعابية للسلك لضمان السلامة. ارجع إلى جدول دليل الاختيار الخاص بنا للحصول على مطابقة تفصيلية.

6. ما هي الشهادات التي حصل عليها هذا المنتج؟

لقد مر DZ47-63 MCB الخاص بناشهادة CE (متوافق مع معايير الاتحاد الأوروبي) وشهادة سي سي سي (متوافق مع المعايير الوطنية الصينية)، ويلبي المعايير الدولية IEC60898-1 وGB10963.1.
