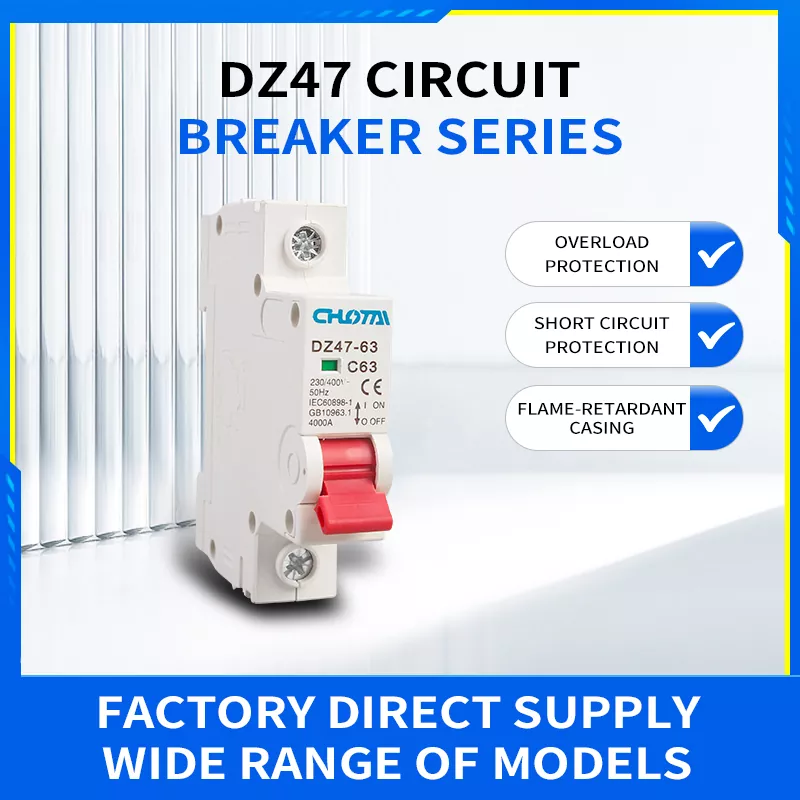

1P 63A DZ47 قاطع الدائرة المصغر

قاطع الدائرة الكهربائية المصغر Eton Electric 1P 63A DZ47 (موديل DZ47-63) عبارة عن دائرة كهربائية عالية الأداء جهاز حماية مصمم لأنظمة الطاقة السكنية والتجارية والصناعية. تم تصميمها بدقة التصنيع ومراقبة الجودة الصارمة، فإنه يوفر حماية موثوقة من الحمل الزائد وقصر الدائرة، مما يضمن سلامة الدوائر الكهربائية والمعدات. مع نطاق واسع لدرجة حرارة التشغيل، وعمر خدمة طويل تصميم سهل الاستخدام، إنه الخيار الأمثل لصناديق التوزيع وتوزيع الطاقة المنزلية والأتمتة الصناعية المشاريع.

مقدمة الشركة

ملتزمون بتقديم خدمات شاملة للتحكم في الأتمتة الصناعية. تلبية احتياجات جميع جوانب نظام الطاقة مع توزيع ذكي للطاقة دقيق وموثوق وموفر للطاقة وصديق للبيئة المنتجات.

حل مخاوفك المتعلقة بالسلامة الكهربائية

هل أنت منزعج من مخاطر السلامة الكهربائية هذه؟ قاطع الدائرة المصغر الخاص بنا يحل المشكلات الشائعة بشكل فعال المخاطر الكهربائية:

• الزائد الكهربائي: يقطع الطاقة تلقائيًا عندما يتجاوز الحمل التيار المقنن، مما يمنع احتراق الدائرة.

• خطر التسرب: عزل دوائر الأعطال في الوقت المناسب لتجنب الصدمات الكهربائية وحوادث الحريق.

• كارثة البرق: يوفر حماية موثوقة للدائرة أثناء ضربات البرق، ويحمي المعدات الكهربائية النهائية.

ستة مزايا أساسية

مدعومًا بالتكنولوجيا الاحترافية، فإن قاطع الدائرة الكهربائية الخاص بنا مجهز بـ 6 ضمانات أمان أساسية:

• حماية ماس كهربائى: رحلات فورية لقطع التيار الكهربائي في حالة حدوث ماس كهربائي، مما يمنع مخاطر الحريق.

• حماية الزائد: يفصل الدائرة تلقائيًا عند التحميل الزائد، مما يحمي الأسلاك والأجهزة.

• مادة مثبطة للهب: غلاف مقاوم لدرجات الحرارة العالية، ذاتي الإطفاء، يمنع مصادر الحريق بشكل فعال.

• الاستخدام الآمن للكهرباء: الامتثال الصارم للمعايير الدولية والوطنية، وضمان التشغيل الآمن.

• الهندسة الدقيقة: عملية تصنيع دقيقة، أداء مستقر وموثوق.

• شهادة سي سي سي: شهادة وطنية موثوقة، منتج أصلي بجودة مضمونة.

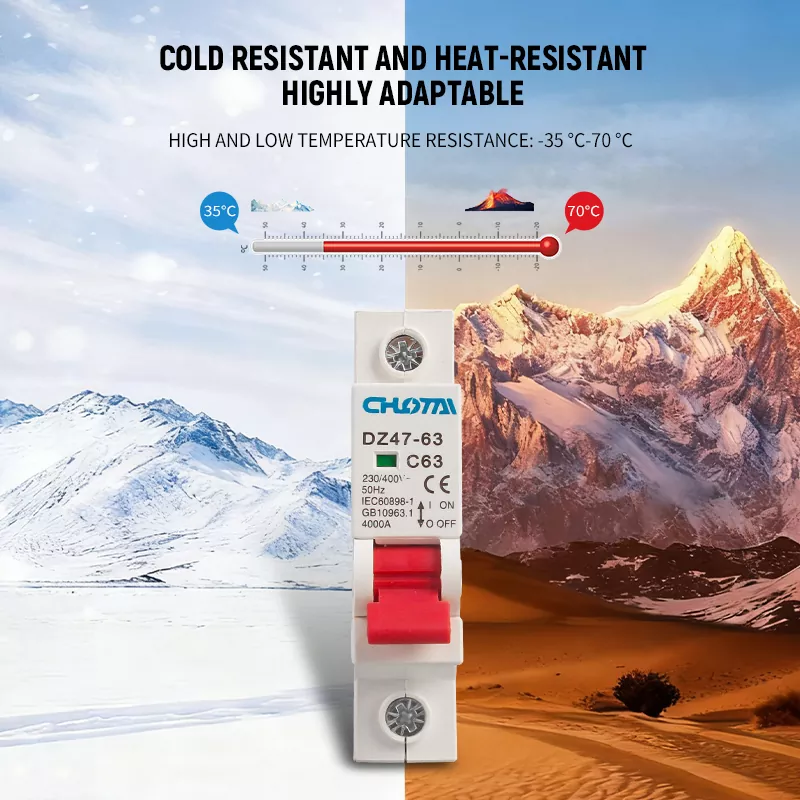

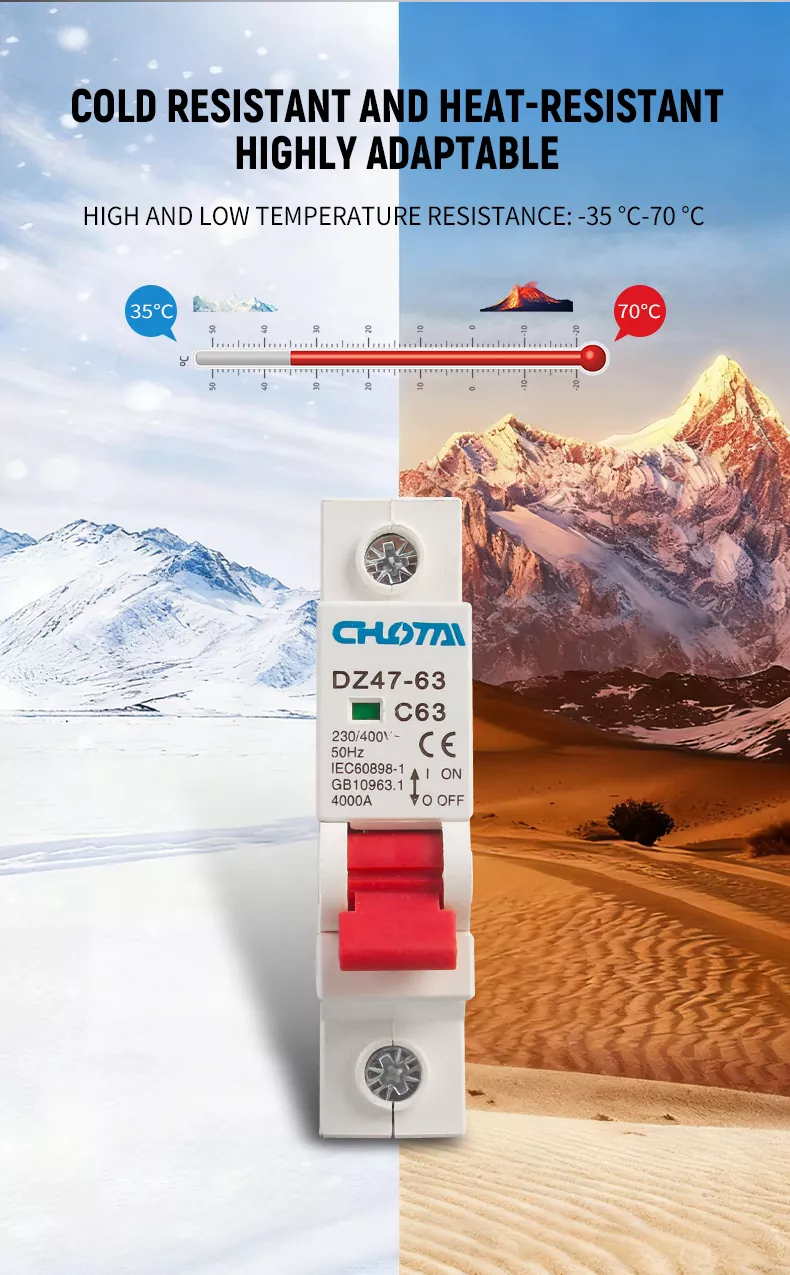

مقاومة درجات الحرارة القصوى، والقدرة على التكيف على نطاق واسع

بغض النظر عن البيئات شديدة البرودة أو درجات الحرارة العالية، فإنه يحافظ على أداء مستقر:

• نطاق درجة حرارة التشغيل واسعة: -35 درجة مئوية إلى 70 درجة مئوية، مناسبة للمناطق الشمالية الباردة والبيئات الصناعية ذات درجة الحرارة العالية.

• أداء مستقر: لا يوجد فشل أو سوء تشغيل في درجات الحرارة القصوى، مما يضمن حماية موثوقة للدائرة على المدى الطويل.

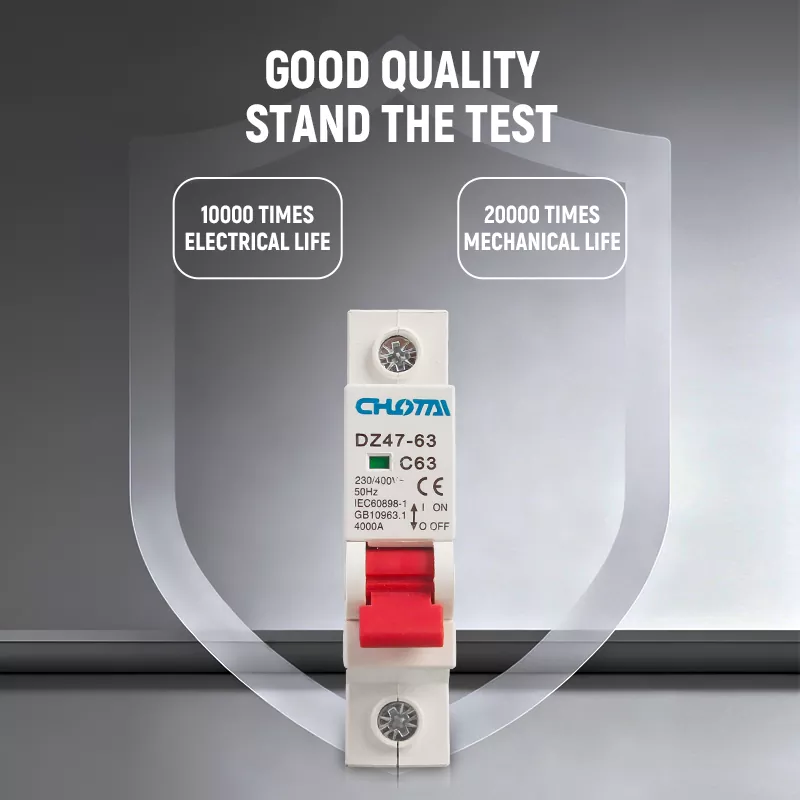

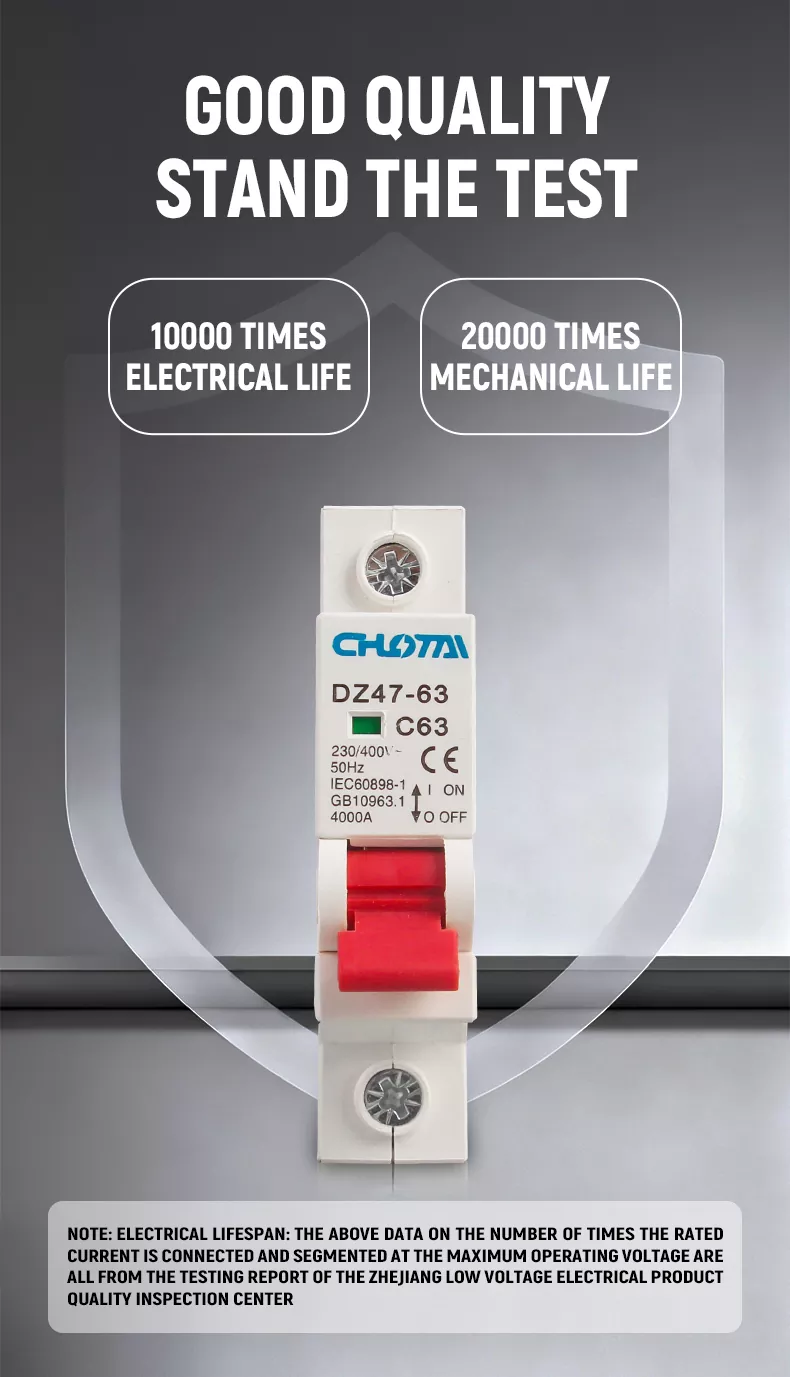

متانة ممتازة، تصمد أمام اختبار الزمن

يضمن الاختبار الصارم الاستخدام المستقر على المدى الطويل:

• 10000 مرة الحياة الكهربائية: تم اختباره بواسطة مركز فحص جودة المنتجات الكهربائية ذات الجهد المنخفض Zhejiang، وأداء مستقر بعد 10,000 مرة من التيار المقنن على الخروج عند أقصى جهد التشغيل.

• 20000 مرة الحياة الميكانيكية: هيكل داخلي قوي، تشغيل ميكانيكي متين، مناسب لسيناريوهات التبديل المتكررة.

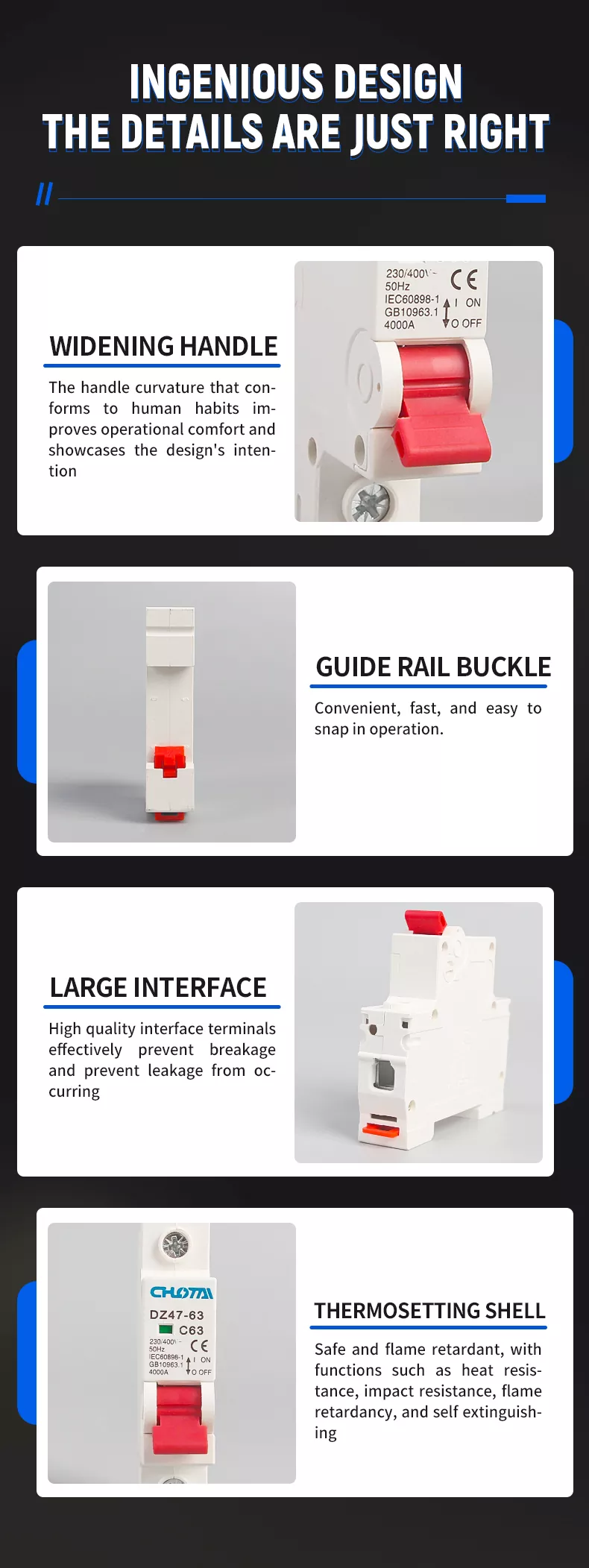

تصميم التفاصيل بارعة

تم تصميم كل التفاصيل لتجربة المستخدم وسلامته:

1. توسيع المقبض: مقبض منحني مريح، تشغيل مريح، سهل التشغيل/الإيقاف.

2. دليل مشبك السكك الحديدية: تركيب سريع سهل التركيب، مريح وسريع، مناسب لتركيب قضبان DIN القياسية.

3. محطات واجهة كبيرة: أطراف عالية الجودة، تمنع الكسر والتسرب بشكل فعال، وتضمن أسلاك موثوقة.

4. قذيفة بالحرارة: مثبطات اللهب الآمنة، مع مقاومة الحرارة، ومقاومة الصدمات، ومثبطات اللهب ووظائف الإطفاء الذاتي.

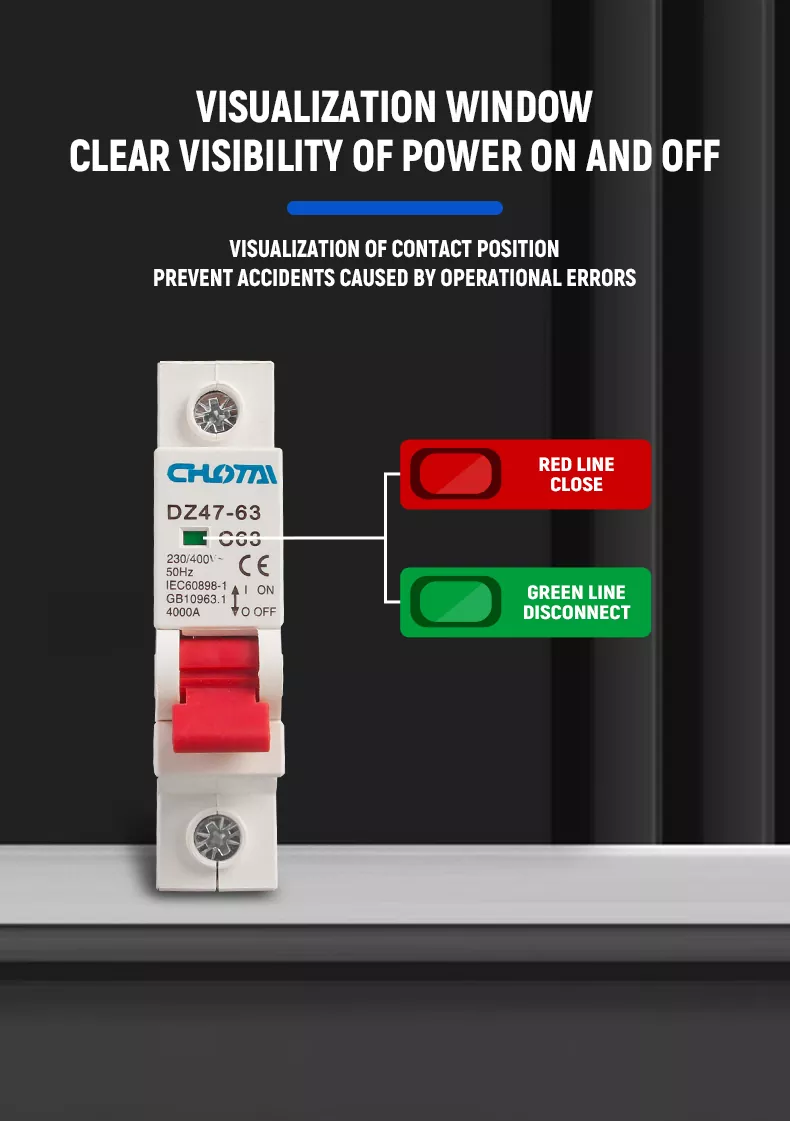

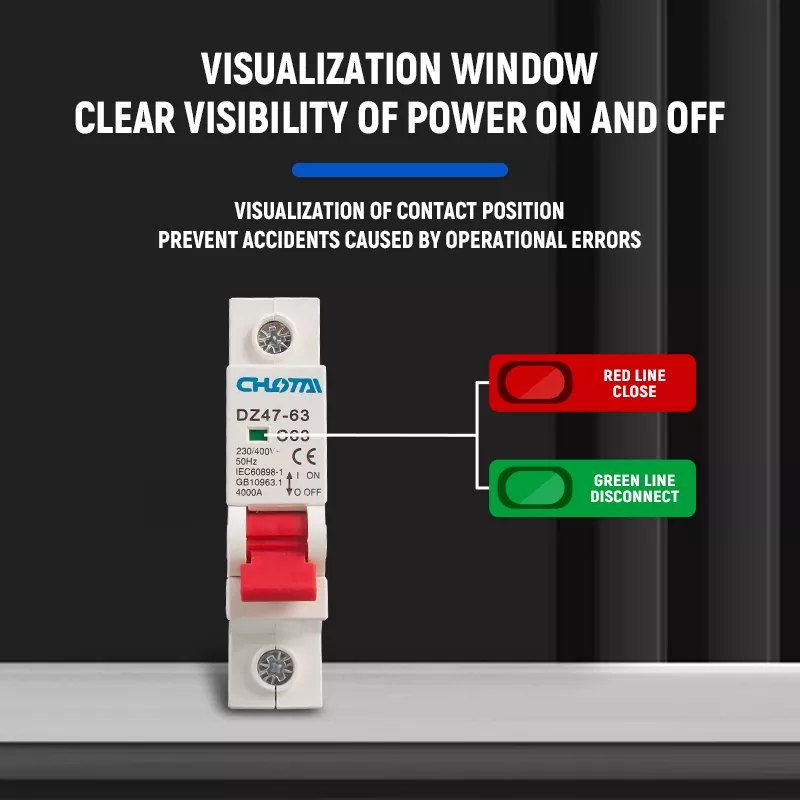

مؤشر الحالة المرئية، واضح في لمحة

تجنب الأخطاء التشغيلية من خلال عرض الحالة البديهي:

• نافذة التصور: رؤية واضحة لحالة تشغيل/إيقاف الطاقة.

• إغلاق الخط الأحمر: الشاشة الحمراء تعني أن الدائرة متصلة (ON).

• قطع الخط الأخضر: العرض الأخضر يعني أن الدائرة مفصولة (OFF)، مما يمنع بشكل فعال الحوادث الناجمة عن التشغيل أخطاء.

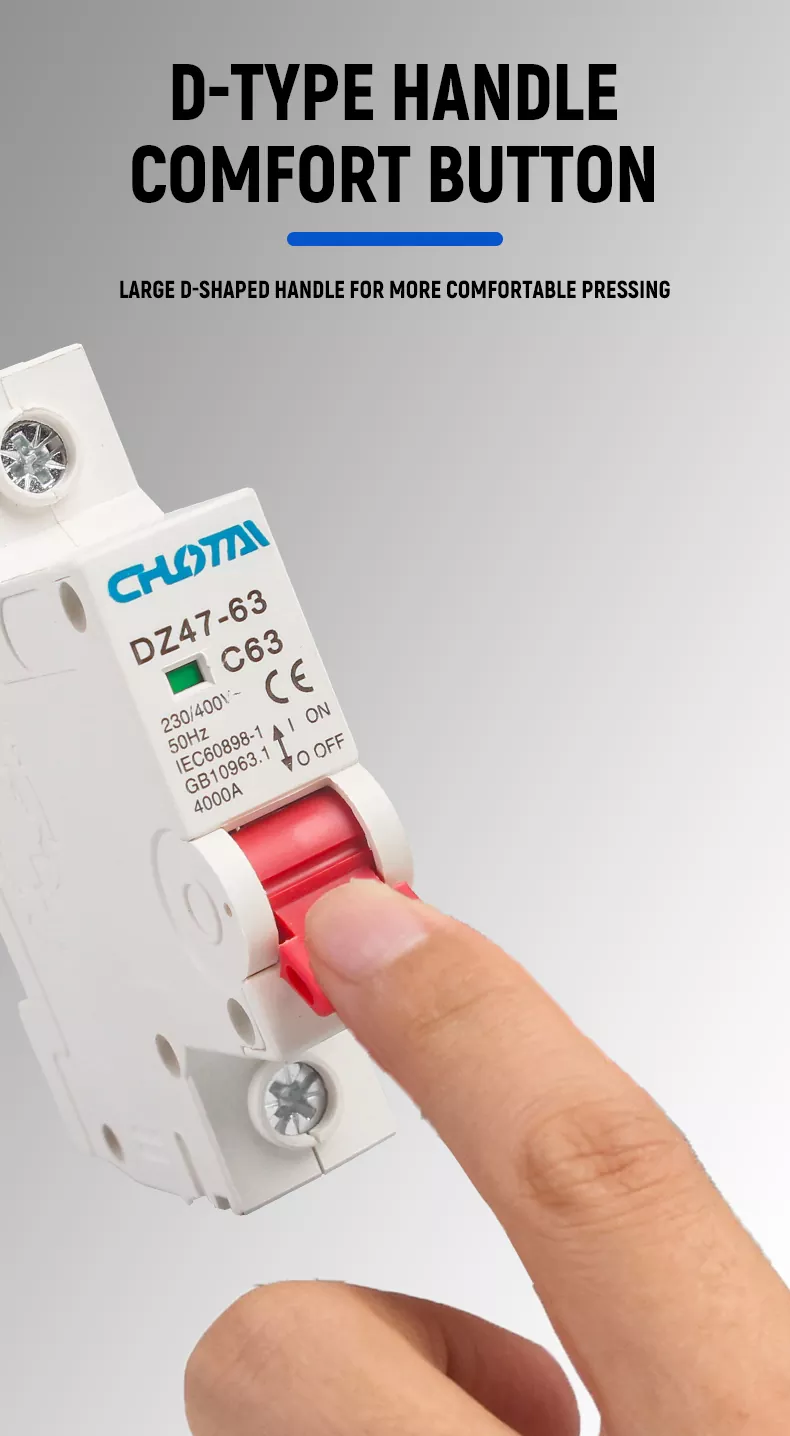

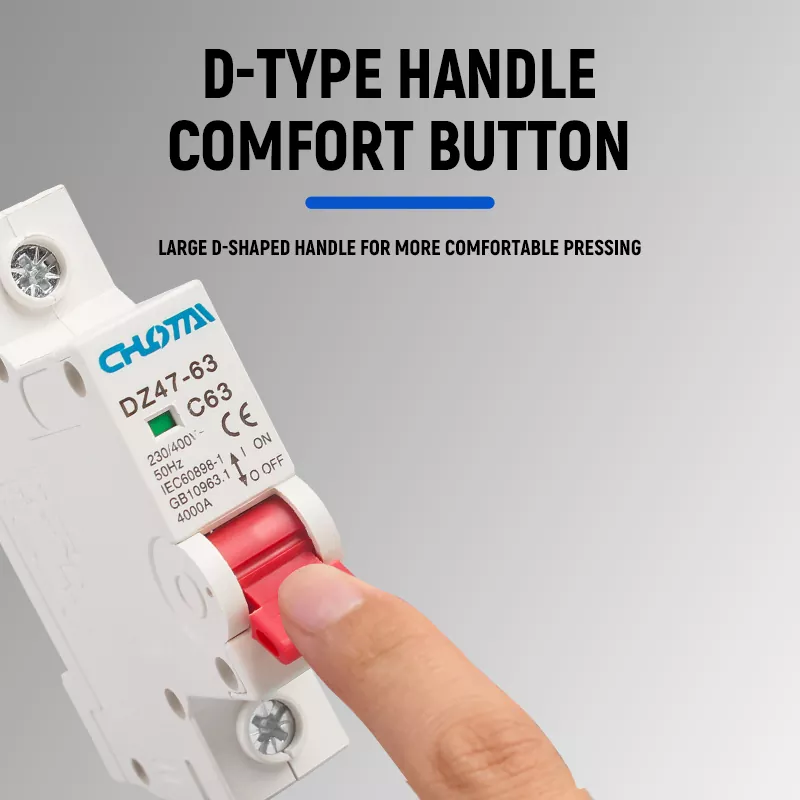

تصميم مريح للمقبض من النوع D

تصميم مقبض كبير على شكل D، تجربة ضغط أكثر راحة:

• تصميم مريح، يناسب نصف قطر الإصبع، وسهل التشغيل حتى مع ارتداء القفازات.

• علامات تشغيل/إيقاف واضحة، تشغيل بديهي، عدم وجود سوء تشغيل.

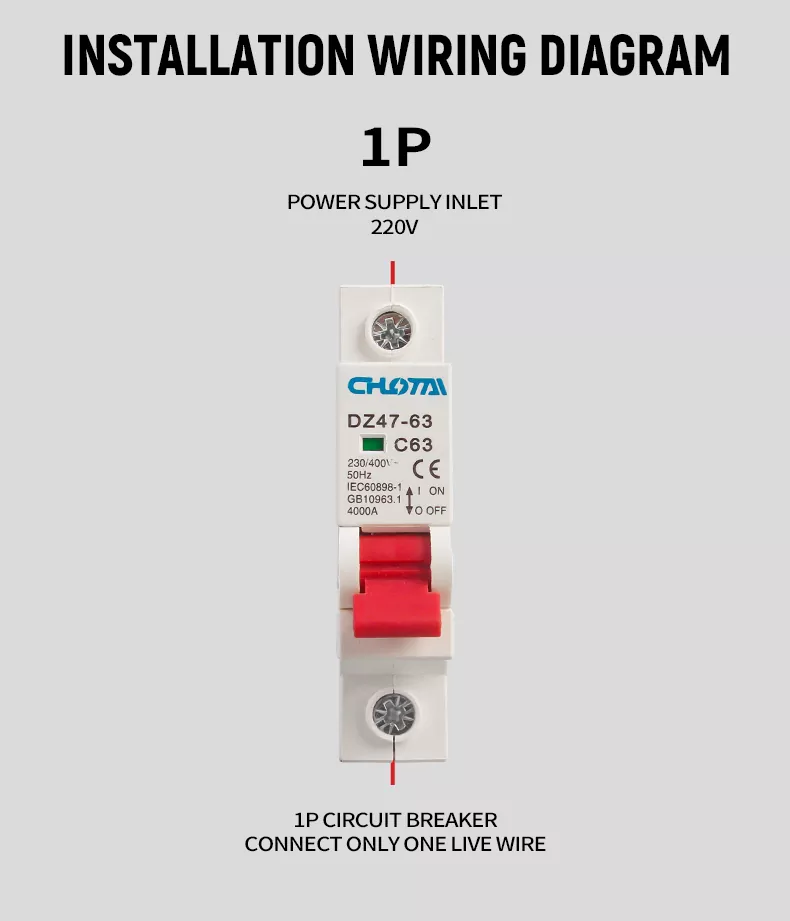

1P مخطط الأسلاك التثبيت

دليل الأسلاك بسيط وواضح، سهل التركيب:

• 1P قواطع دوائر: قم بتوصيل سلك حي واحد فقط.

• مدخل مصدر الطاقة: سلك مباشر 220 فولت متصل بالطرف العلوي، والطرف السفلي متصل بالحمل.

• ملحوظة: السلك المحايد غير متصل بقاطع الدائرة 1P، يرجى توصيله بالشريط المحايد بشكل منفصل.

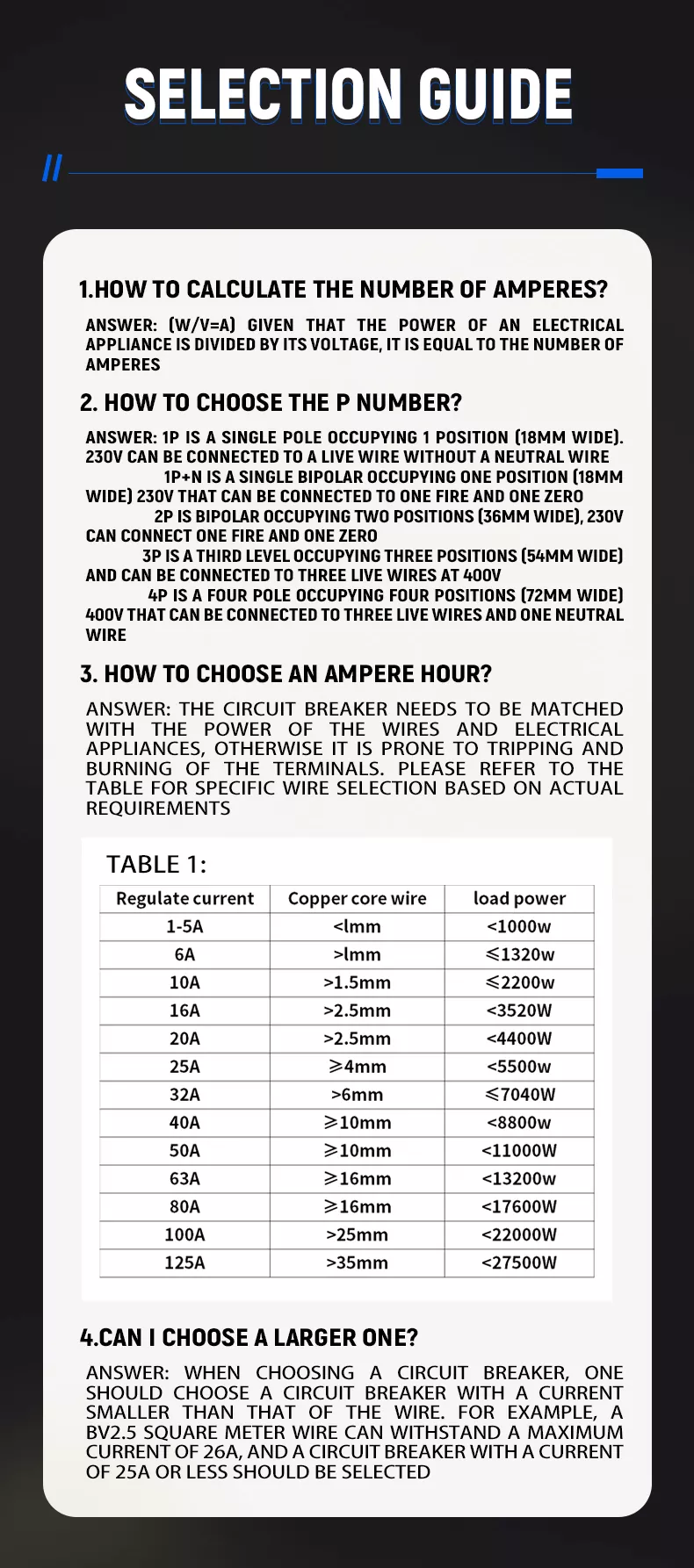

دليل الاختيار

1. كيفية حساب عدد الأمبيرات؟

صيغة:التيار (A) = الطاقة (W) / الجهد (V)

حساب التيار المقنن المطلوب وفقا لقوة الأجهزة الكهربائية والجهد.

2. كيفية اختيار رقم القطب؟

3. كيفية اختيار تصنيف الأمبير؟

يجب أن يكون قاطع الدائرة متطابقًا مع السلك والطاقة الكهربائية لتجنب التعثر أو حرق الأطراف. الرجوع إلى الجدول أدناه لاختيار الأسلاك:

4. هل يمكنني اختيار واحدة أكبر؟

لا. عند اختيار قاطع الدائرة، يجب أن يكون التيار المقنن أصغر من تيار تحمل السلك.

مثال: يمكن لسلك BV2.5mm² أن يتحمل تيارًا بحد أقصى 26 أمبير، لذلك يجب تحديد قاطع دائرة بقوة 25 أمبير أو أقل.

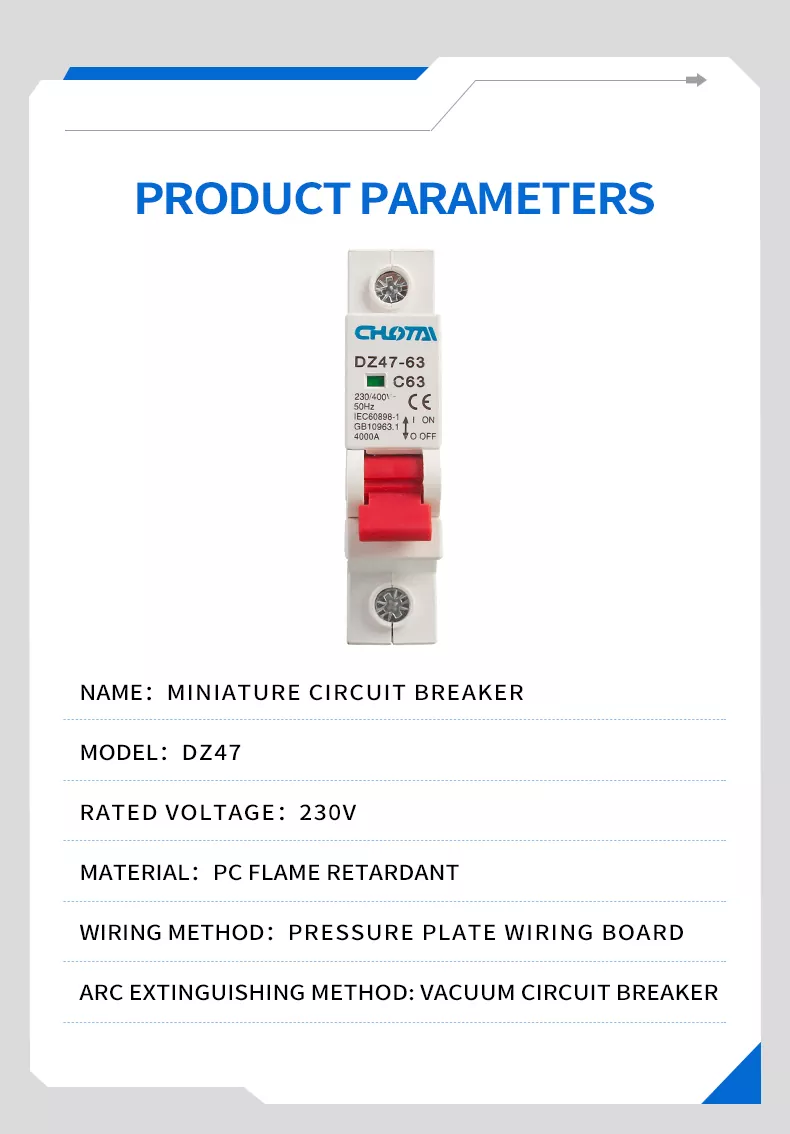

معلمات المنتج

التعليمات

س1: ما الفرق بين قواطع الدائرة 1P و2P و3P و4P؟

ج: 1P مخصص لحماية الأسلاك الحية الفردية (230 فولت)، 2P مخصص لحماية الأسلاك الحية + المحايدة (230 فولت)، 3P مخصص لـ حماية الأسلاك الحية ثلاثية الطور (400 فولت)، 4P مخصصة لحماية الأسلاك الحية ثلاثية الطور + الأسلاك المحايدة (400 فولت). اختر وفقا لنوع الدائرة الخاصة بك.

Q2: هل يمكن استخدام قاطع الدائرة هذا لمكيفات الهواء/سخانات المياه؟

ج: نعم. بالنسبة لطراز 63A 1P، فهو مناسب للدوائر عالية الطاقة بسلك نحاسي أساسي ≥16mm² وطاقة تحميل <13200 واط، مثل البوابة الرئيسية المنزلية، ومكيفات الهواء الكبيرة، وما إلى ذلك.

س3: ما هو عمر خدمة قاطع الدائرة الكهربائية؟

ج: يتمتع بعمر كهربائي 10000 مرة وعمر ميكانيكي 20000 مرة، مع الاستخدام العادي لأكثر من 10 سنوات، و يوصى بإجراء فحص منتظم.

س 4: هل من السهل التثبيت؟

ج: نعم. إنها تعتمد تركيبًا قياسيًا للسكك الحديدية DIN، مع أطراف كبيرة لسهولة توصيل الأسلاك، ومناسبة لـ كهربائيين ومستخدمي DIY.

س 5: هل يمكن أن تعمل في البيئات شديدة البرودة/درجات الحرارة المرتفعة؟

ج: نعم. نطاق درجة حرارة التشغيل هو -35 درجة مئوية إلى 70 درجة مئوية، وهو مناسب للمناطق الشمالية الباردة ودرجات الحرارة المرتفعة البيئات الصناعية.

س6: ماذا يجب أن أفعل إذا كان قاطع الدائرة يتعطل بشكل متكرر؟

ج: قد يكون سبب التعثر المتكرر هو الحمل الزائد أو ماس كهربائى أو تسرب الدائرة. يرجى التحقق من حمل الدائرة و خطأ، قم بإزالة الخطر الخفي قبل إغلاق المفتاح، أو استبدل قاطع الدائرة بتصنيف مناسب الحالي.
