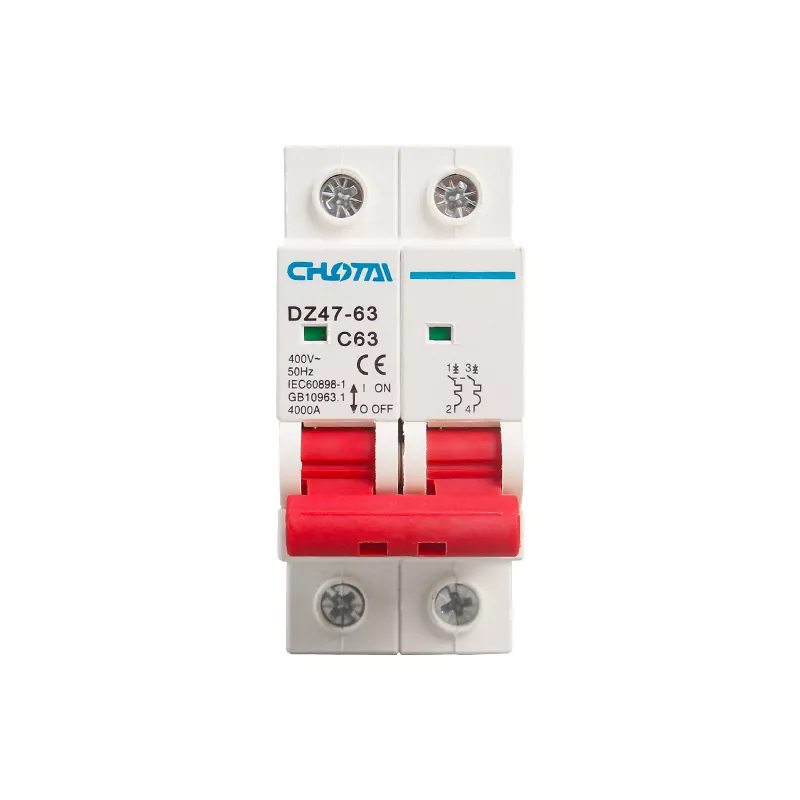

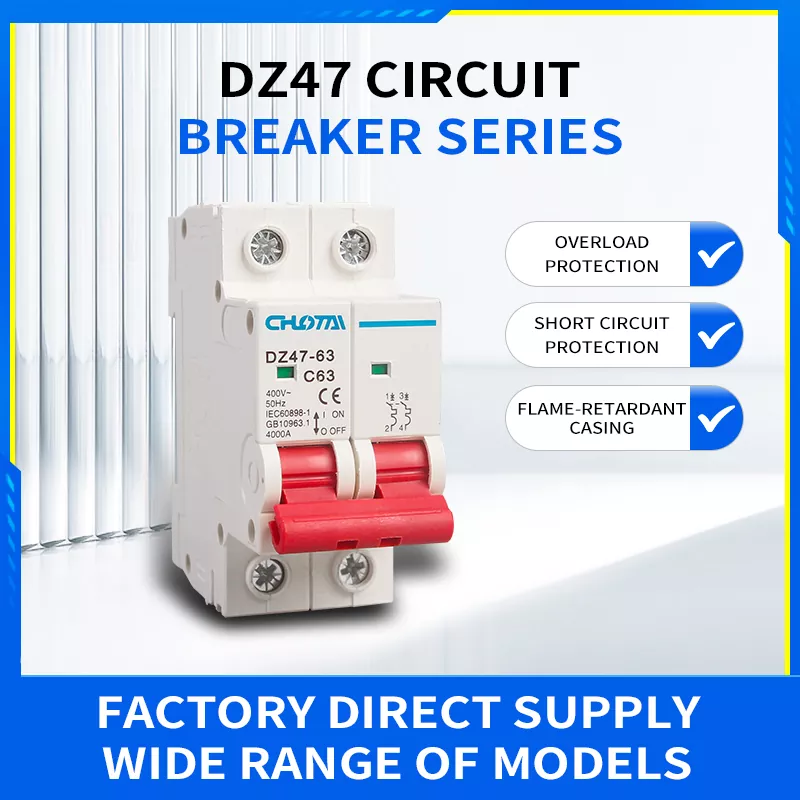

2P 63A DZ47 قاطع دائرة مصغر

قاطع الدائرة المصغر 2P 63A DZ47 الخاص بنا هو جهاز حماية دائرة عالي الأداء مصمم لتيار متردد 230 فولت/400 فولت أنظمة الطاقة أحادية الطور. يقوم تلقائيًا بقطع مصدر الطاقة في حالة التحميل الزائد أو ماس كهربائى، منع الحرائق الكهربائية وتلف المعدات. اعتماد الهندسة الدقيقة وإطفاء القوس الفراغي التكنولوجيا، فهي تضمن قدرة كسر مصنفة 4000 أمبير وأداء مستقر على المدى الطويل. غلاف الكمبيوتر الشخصي المقاوم للهب مقاوم للحرارة، ومقاوم للصدمات، وينطفئ ذاتيًا. يستخدم على نطاق واسع في صناديق التوزيع المنزلية والتجارية توزيع الطاقة، وسيناريوهات التحكم الصناعي، مما يوفر حماية موثوقة للدوائر الكهربائية.

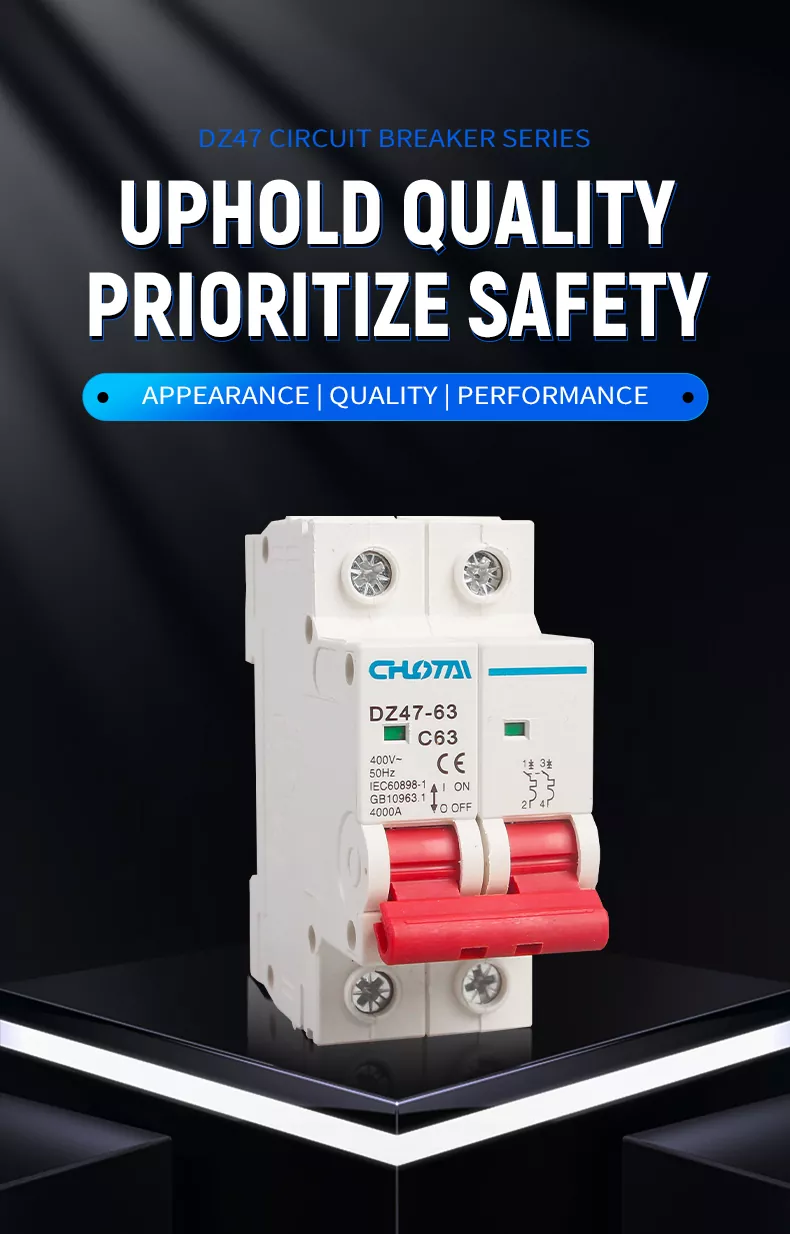

ترقية جديدة للجودة وأكثر متانة

لقد خضع منتجنا DZ47-63 2P MCB لترقية الجودة الكاملة. تم تصميم كل مكون بدقة من الداخل إلى الخارج تم فحصها بدقة بدءًا من اختيار المواد وحتى التجميع النهائي. نحن نستخدم أنظمة إطفاء القوس المتقدمة و اتصالات نحاسية عالية الجودة لضمان انقطاع الدائرة الموثوق به والأداء المستقر. القشرة مصنوعة من مادة مثبطة للهب من البولي كربونات عالية القوة بالحرارة، وهي مقاومة للحرارة، ومقاومة للصدمات، و إطفاء ذاتي. يخضع كل منتج لاختبارات الحياة الكهربائية الصارمة، واختبار الحياة الميكانيكية، واختبار الطرف الثالث التفتيش من قبل مركز فحص جودة المنتجات الكهربائية ذات الجهد المنخفض Zhejiang قبل مغادرة المصنع. يمكنها ذلك تعمل بثبات لفترة طويلة في بيئات درجات الحرارة القصوى، مع أداء أمان أقوى ولفترة أطول خدمة الحياة.

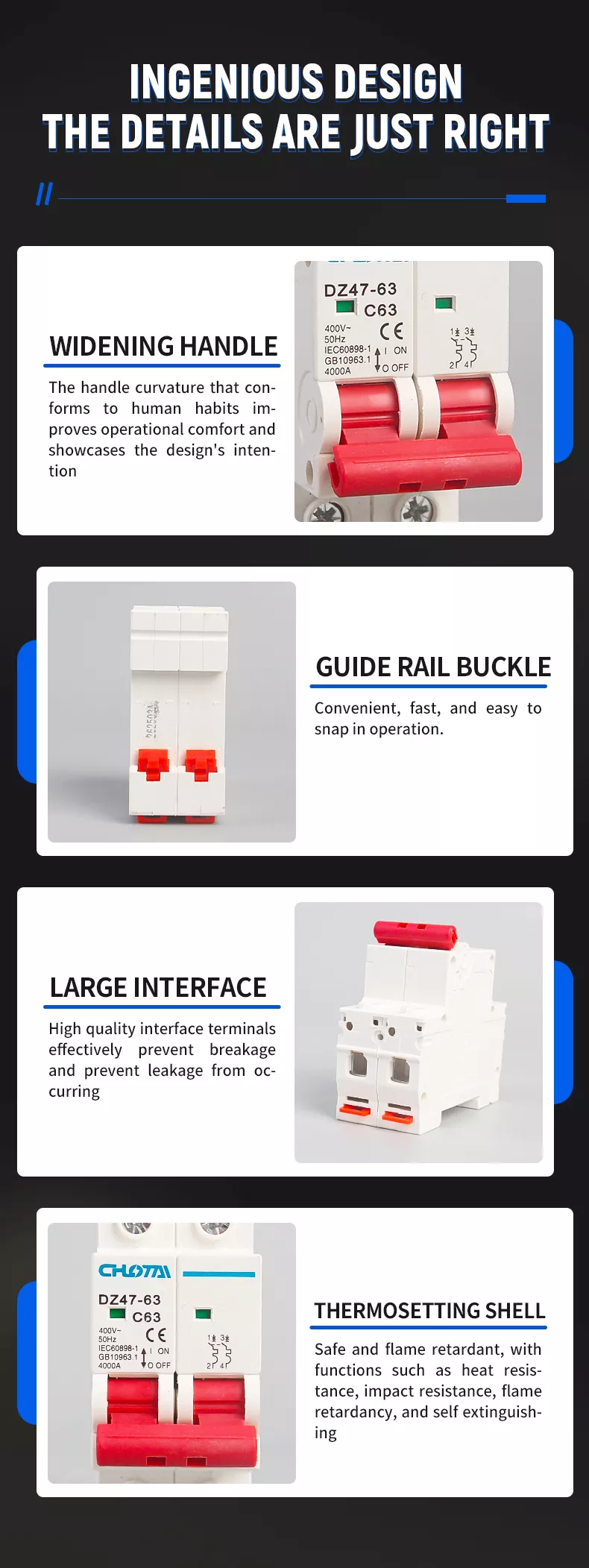

التحليل الهيكلي

يعتمد MCB هيكلًا مدمجًا وعلميًا، يتضمن 4 مكونات أساسية:

1. مقبض من النوع D الموسع: انحناء مريح يتوافق مع عادات التشغيل البشرية، مما يحسن الراحة التشغيلية ويقلل من التعب.

2. دليل السكك الحديدية مشبك: مريح، وسريع، وسهل التركيب، ومتوافق مع قضبان DIN القياسية مقاس 35 مم.

3. محطات واجهة كبيرة: أطراف أسلاك لوحة ضغط عالية الجودة، تمنع بشكل فعال كسر الأسلاك وتسربها.

4. غلاف مقاوم للهب بالحرارة: آمن ومثبط للهب، مع مقاومة للحرارة، ومقاومة الصدمات، ووظائف الإطفاء الذاتي.

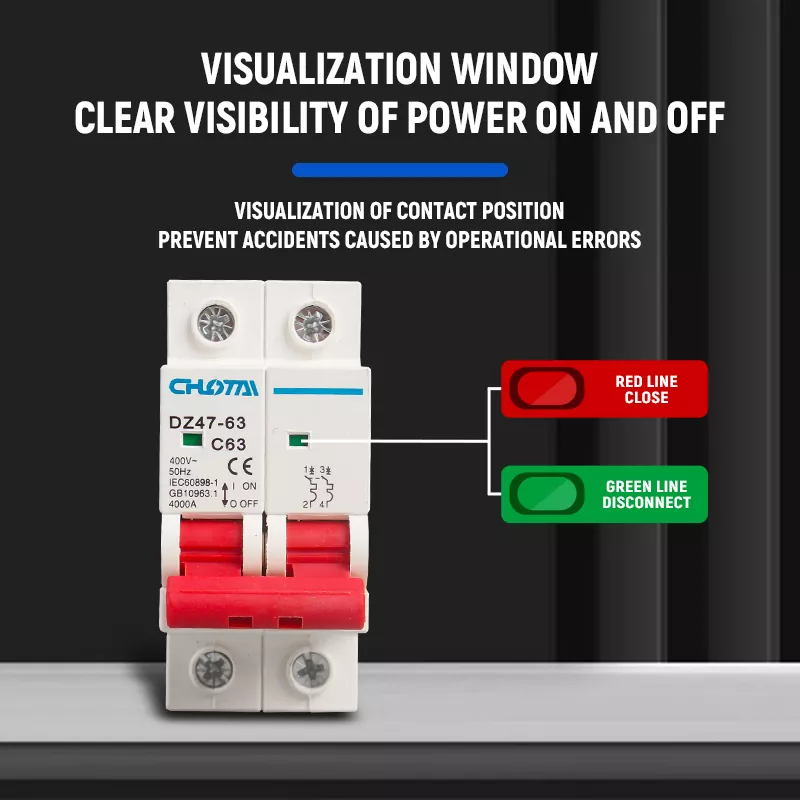

5. نافذة التصور: رؤية واضحة لحالة تشغيل/إيقاف الطاقة، مما يمنع الحوادث الناجمة عن أخطاء التشغيل.

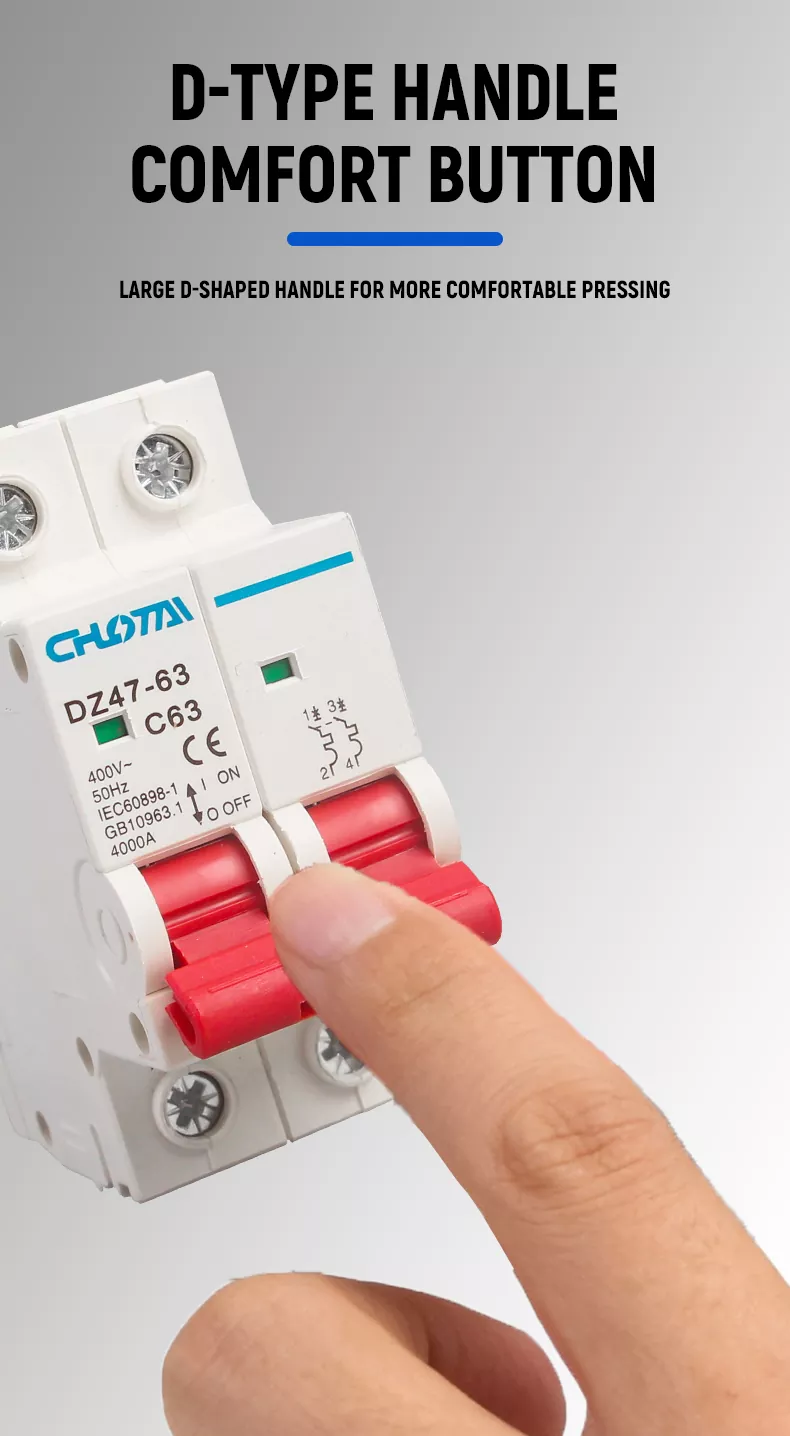

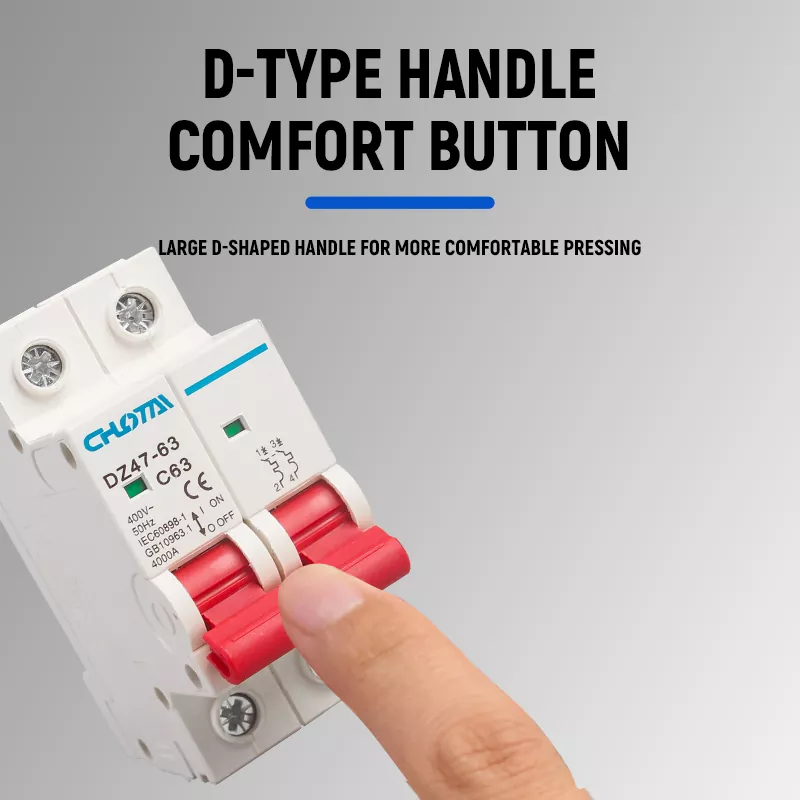

مقبض مريح من النوع D لتشغيل مريح

تم تجهيز MCB الخاص بنا بمقبض تشغيل كبير وموسع على شكل D. التصميم المنحني يناسب عادات التشغيل البشرية، مما يوفر قبضة مريحة وعملية تبديل سلسة، حتى مع استخدام القفازات. إنه يقلل بشكل فعال التعب التشغيلي أثناء التبديل المتكرر، مما يجعل التحكم اليومي في الدائرة أسهل وأكثر ملاءمة.

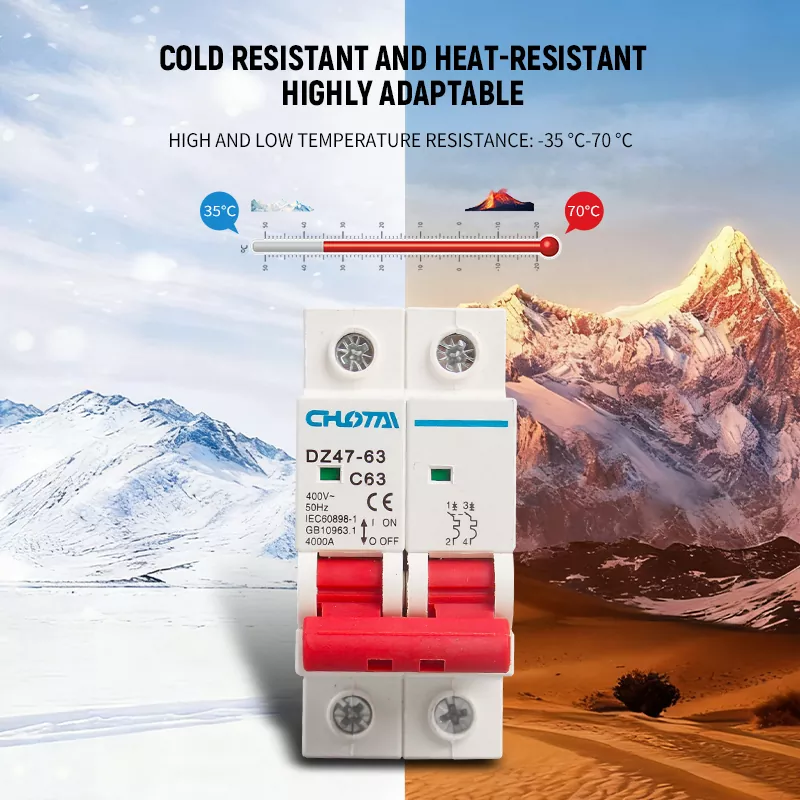

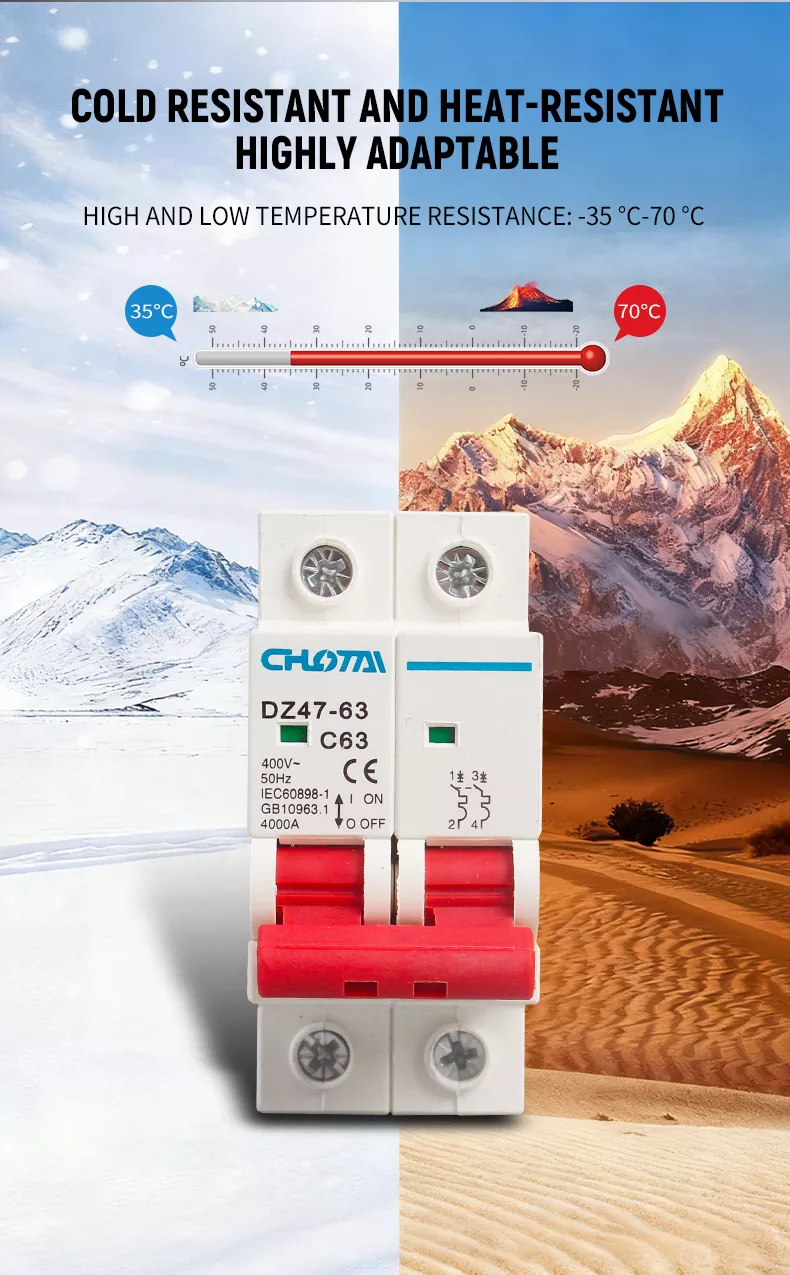

مقاومة درجات الحرارة القصوى والقدرة على التكيف العالية

تم تصميم DZ47-63 MCB لتحمل البيئات القاسية، ويعمل بشكل موثوق في نطاق واسع من درجات الحرارة-35 درجة مئوية إلى 70 درجة مئوية. إنها مناسبة للمناطق الجبلية الباردة، والمناخات الصحراوية الحارة، وغيرها من البيئات القاسية، مما يضمن حماية الدائرة دون انقطاع على مدار السنة دون تدهور الأداء.

منتجاتنا مقابل. منتجات أخرى

أربع نقاط بيع أساسية

• حماية آمنة: حماية مزدوجة من الحمل الزائد وقصر الدائرة، تحمي المعدات الكهربائية والسلامة الشخصية بشكل فعال.

• مادة فاخرة: غلاف PC مقاوم للهب، ومقاوم لدرجات الحرارة العالية، ومضاد للشيخوخة، وعمر خدمة طويل.

• تصميم سهل الاستخدام: مقبض مريح من النوع D، نافذة الحالة المرئية، سهولة التشغيل والصيانة.

• قابلية تطبيق واسعة: -35 درجة مئوية ~ 70 درجة مئوية درجة حرارة التشغيل، مناسبة لمختلف السيناريوهات السكنية والتجارية والصناعية.

الهيكل متين ومقاوم للصدمات

الغلاف مصنوع من مادة البولي كربونات عالية القوة المقاومة للهب بالحرارة، مع سطح أملس وخالي من الاختباء. بعد المعالجة الدقيقة، يقدم مظهرًا جميلاً وأنيقًا. لديها مقاومة ممتازة للصدمات و مقاومة الضغط، يمكن أن تقاوم الاصطدام اليومي والاهتزاز الميكانيكي، ولن تتشوه أو تتلف. ال المواد مضادة للتآكل ومضادة للشيخوخة، ومناسبة للاستخدام المستقر على المدى الطويل في مختلف البيئات المعقدة، مع نطاق درجة حرارة التشغيل يصل إلى 70 درجة مئوية.

مادة البولي كربونات المقاومة للهب

يعتمد الغلاف على البلاستيك الهندسي عالي الأداء المقاوم للهب مع مثبطات اللهب والعزل الممتاز خصائص. يمكن أن يمنع الاحتراق بشكل فعال ويمنع الحرائق الناجمة عن درجات الحرارة المرتفعة الناتجة عن الأعطال مثل الدوائر القصيرة والأحمال الزائدة، وبالتالي ضمان السلامة العامة لنظام الطاقة بشكل أفضل. المادة هي كما أنها مقاومة للحرارة، ومقاومة للصدمات، وتنطفئ ذاتيًا، مع عمر خدمة طويل.

كتلة طرفية عالية الجودة

باستخدام أطراف أسلاك لوحة الضغط عالية الجودة، فهي لا تضمن التوصيل القوي فحسب، بل تقلل أيضًا من الخسائر. منطقة الاتصال الكبيرة تمنع بشكل فعال كسر الأسلاك وتسربها، مع مقاومة قوية للحمل الزائد ومستقرة الأداء. الأسلاك بسيطة، مما يسمح بالتركيب السهل والسريع، مما يضمن التشغيل الآمن والموثوق قاطع الدائرة.

يمكن استخدامه مع DIN RAIL

ويمكن تثبيته باستخدام حاجز التوجيه القياسي العالمي DIN35mm، مما يفتح المزيد من سيناريوهات الاستخدام. السكك الحديدية DIN تصميم التركيب متوافق مع مختلف خزانات التوزيع والمعدات الكهربائية، مع سهولة التركيب والتركيب التفكيك، لا حاجة لأدوات معقدة، ومناسبة للنشر السريع في سيناريوهات مختلفة.

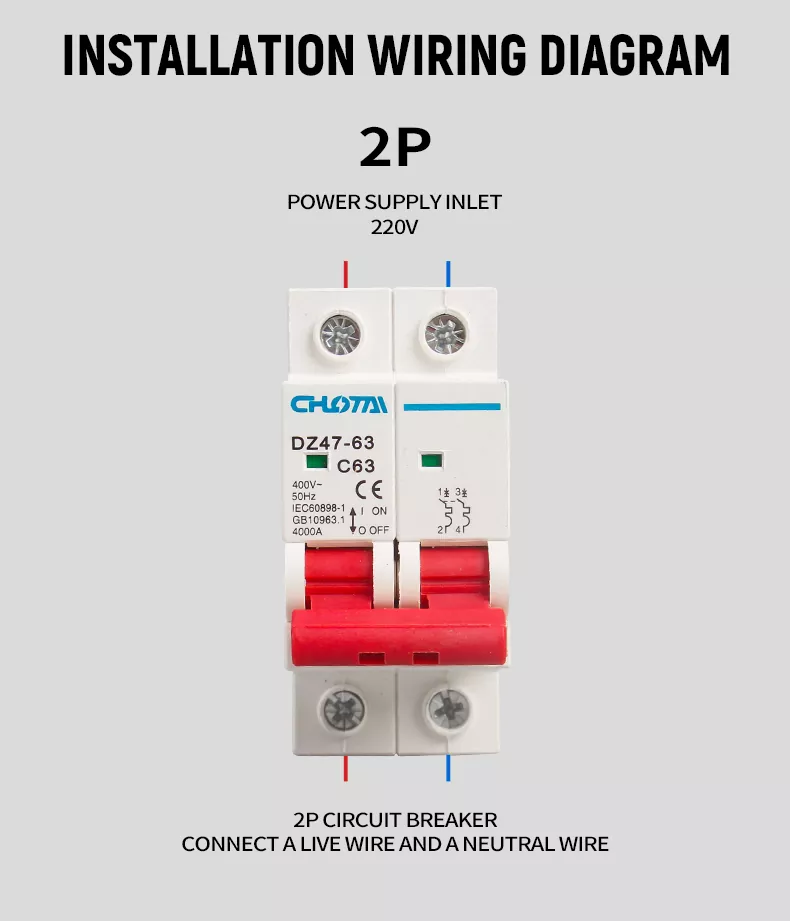

سهل التركيب وتأمين الأسلاك

إن MCB مناسب لسكة التوجيه القياسية DIN35mm، مع سهولة التركيب والتفكيك. تم تصميم نموذج 2P للأنظمة أحادية الطور 220 فولت، يتم توصيل سلك حي واحد وسلك محايد واحد. مخطط الأسلاك واضح و بديهية، مع أطراف علوية لمدخل إمداد الطاقة وأطراف سفلية لمنفذ إمداد الطاقة، والتي يمكن ذلك تجنب بشكل فعال الأسلاك الخاطئة. الأطراف النحاسية عالية الجودة ثابتة وموثوقة، وليس من السهل أن تفقد تحتها اهتزاز طويل الأمد، مما يضمن التشغيل الآمن والمستقر.

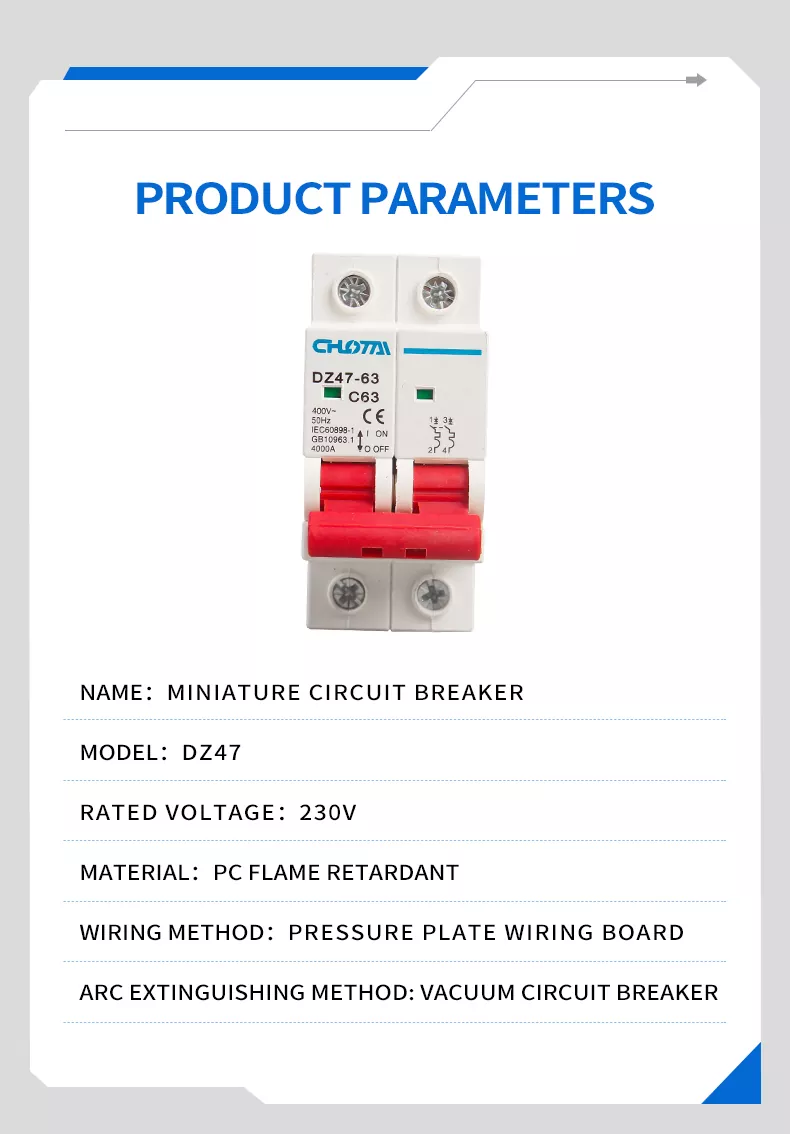

معلمات المنتج

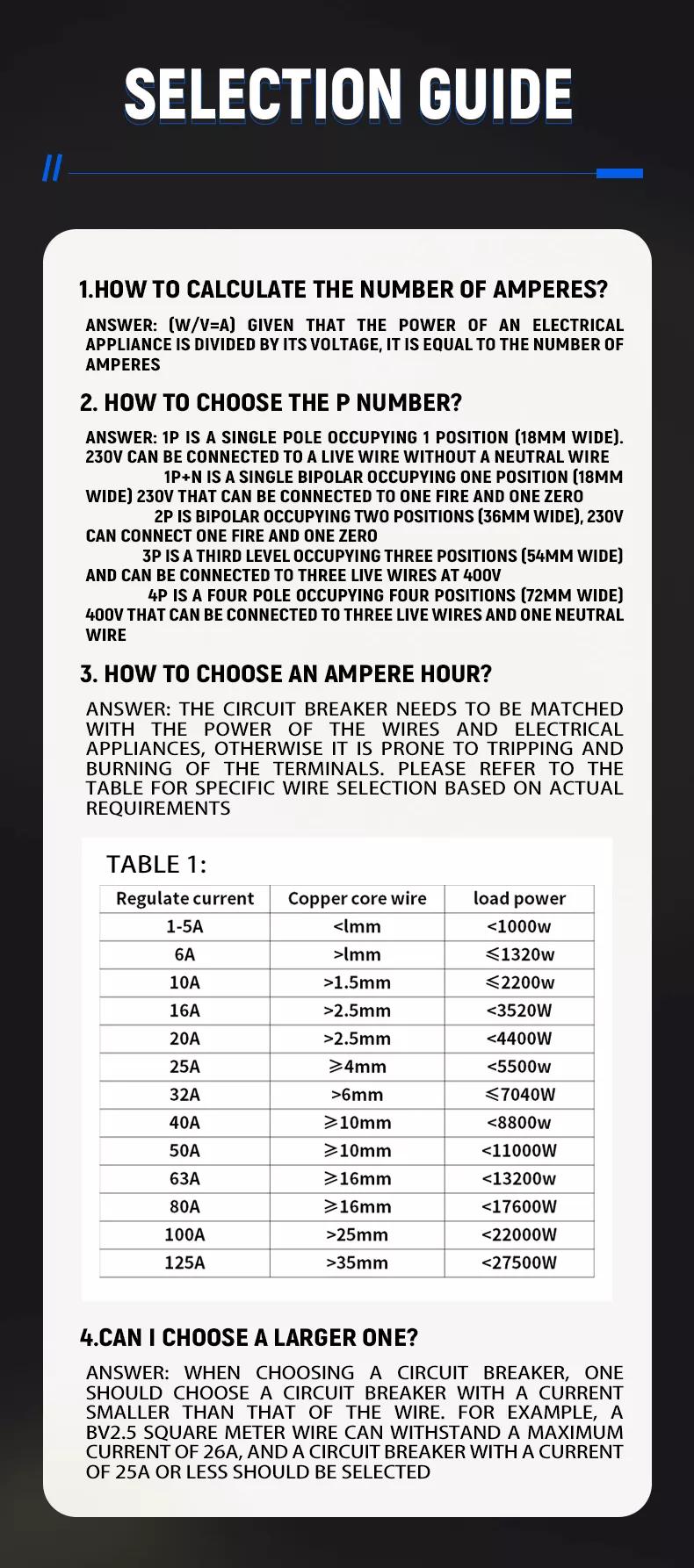

دليل الاختيار

كيفية حساب عدد الأمبيرات؟

صيغة:التيار (A) = الطاقة (W) / الجهد (V). حساب الطاقة الإجمالية للأجهزة الكهربائية وتقسيمها على جهد النظام لتحديد المعدل المطلوب الحالي.

كيفية اختيار الرقم P؟

◦ 1P: عمود واحد، بعرض 18 مم، للسلك المباشر بجهد 230 فولت فقط.

◦ 1P+N: أحادي القطب، بعرض 18 مم، لجهد مباشر 230 فولت + محايد.

◦ 2P: ثنائي القطب، بعرض 36 مم، لجهد مباشر 230 فولت + محايد (هذا المنتج).

◦ 3P: ثلاثي الأقطاب، بعرض 54 مم، للأسلاك الحية ثلاثية الطور بجهد 400 فولت.

◦ 4P: 4 أقطاب، بعرض 72 مم، لجهد مباشر ثلاثي الطور 400 فولت + محايد.

جدول مطابقة الأمبير والأسلاك

نصيحة الاختيار: اختر دائمًا قاطع دائرة ذو تيار مقننأقل من القدرة الاستيعابية القصوى للسلك لضمان السلامة.

تستخدم على نطاق واسع

قاطع الدائرة المصغر 2P 63A DZ47 يستخدم على نطاق واسع في:

• مبنى سكني: صناديق التوزيع المنزلية، حماية الدوائر المنزلية للإضاءة والمقابس والأجهزة عالية الطاقة.

• مبنى تجاري: مباني المكاتب ومحلات البيع بالتجزئة وأنظمة توزيع الطاقة التجارية.

• الأتمتة الصناعية: الآلات الصغيرة، لوحات التحكم، أنظمة التوزيع الصناعية.

• الطاقة المتجددة: أنظمة الطاقة الشمسية الكهروضوئية، توليد طاقة الرياح، أنظمة تخزين الطاقة.

• بنية تحتية: إنارة الشوارع، المرافق العامة، الأنظمة الكهربائية الخارجية.

التعليمات

1. ما هي الوظيفة الرئيسية لهذا المنتج؟

يتم استخدامه بشكل أساسي لحماية الدوائر في أنظمة الطاقة أحادية الطور 220 فولت، مما يؤدي إلى قطع الطاقة تلقائيًا العرض في حالة الحمل الزائد أو ماس كهربائى لمنع الحرائق الكهربائية وحماية المعدات الكهربائية والشخصية سلامة.

2. ما هي قدرة الكسر المقدرة؟

تتمتع سلسلة DZ47-63 بقدرة كسر مقدرة تبلغ 4000 أمبير، والتي يمكنها قطع الدائرة بأمان في حالة حدوث عطل ماس كهربائى شديد، مما يضمن أقصى قدر من السلامة.

3. ما هو نطاق درجة حرارة التشغيل؟

يمكن للمنتج أن يعمل بثبات في نطاق درجة حرارة واسع يتراوح من -35 درجة مئوية إلى 70 درجة مئوية، وهو مناسب لمختلف البيئات القاسية.

4. ما هي طريقة التثبيت؟

وهو يدعم تركيب قضيب DIN القياسي مقاس 35 مم، مع أسلاك بسيطة وتثبيت سريع، متوافق مع الجميع صناديق التوزيع.

5. ما هي مدة خدمة قاطع الدائرة هذا؟

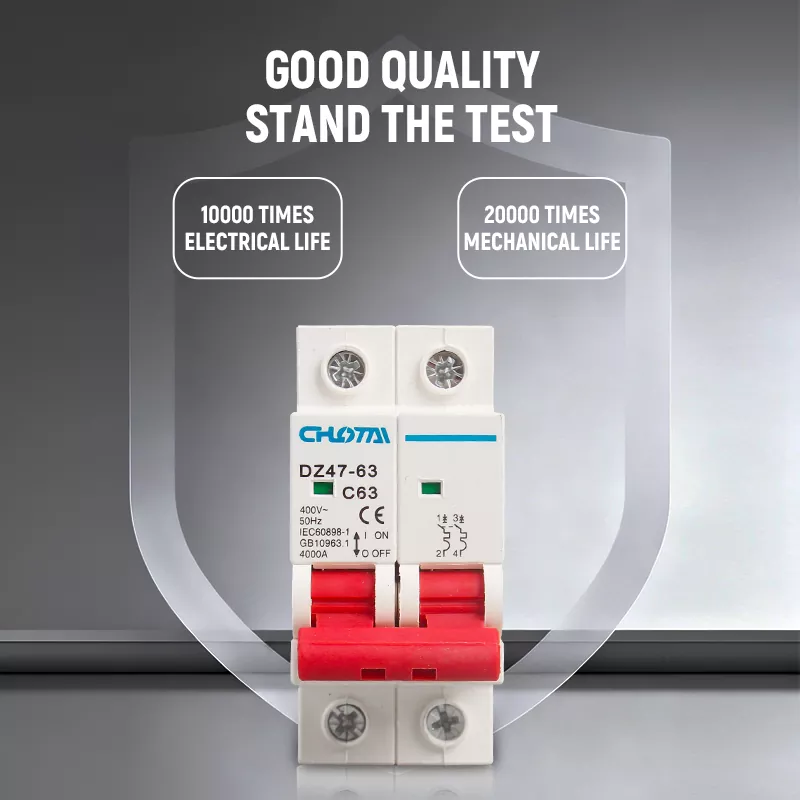

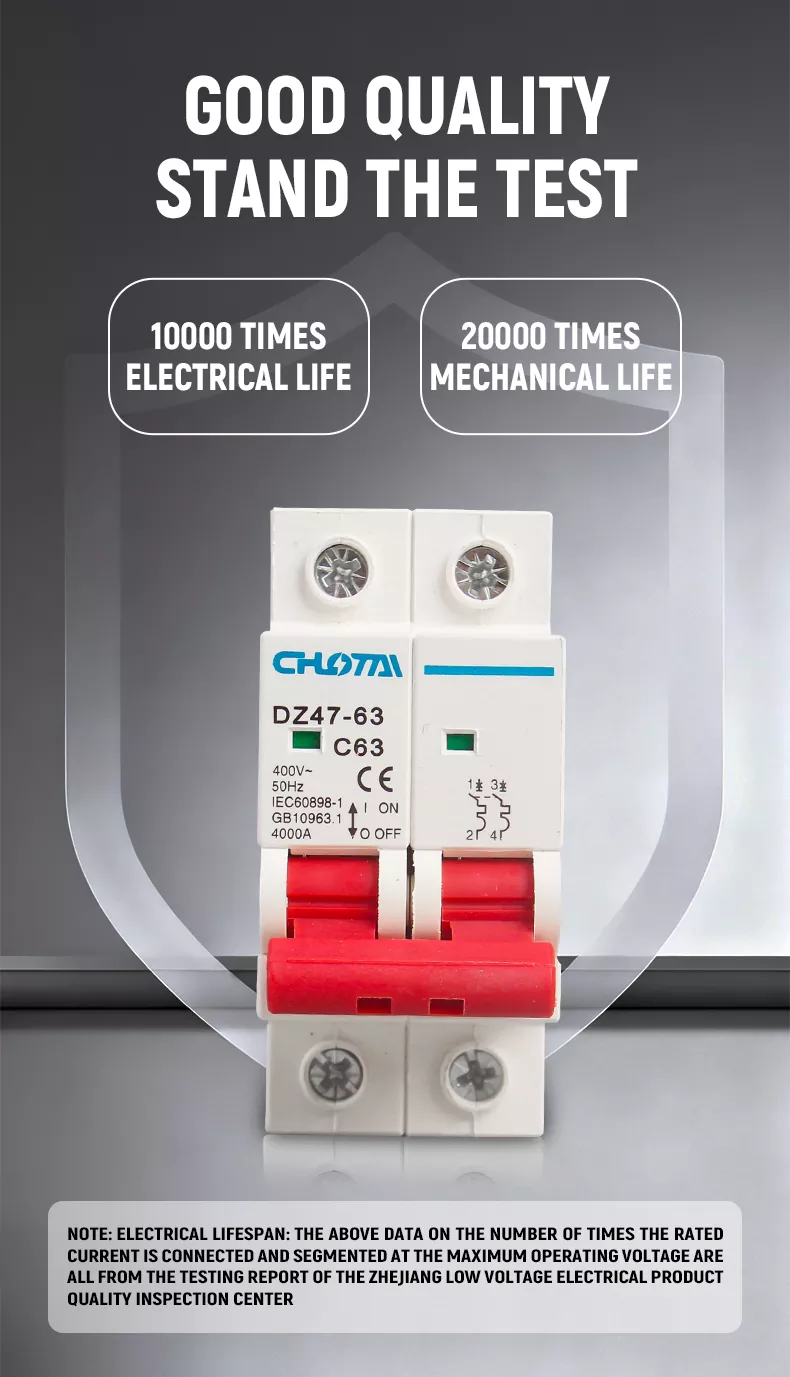

تم اختباره لـ 10,000 دورة حياة كهربائية و20,000 دورة حياة ميكانيكية، مما يضمن عمر خدمة طويل يصل إلى 10+ سنوات في ظل ظروف التشغيل العادية.

6. ما هي الشهادات التي يمتلكها هذا المنتج؟

هذا المنتج معتمد من قبل CE (الاتحاد الأوروبي) وCCC (الشهادة الإلزامية الصينية)، ويتوافق مع المعيار الدولي IEC60898-1 والمعيار الوطني GB10963.1.
