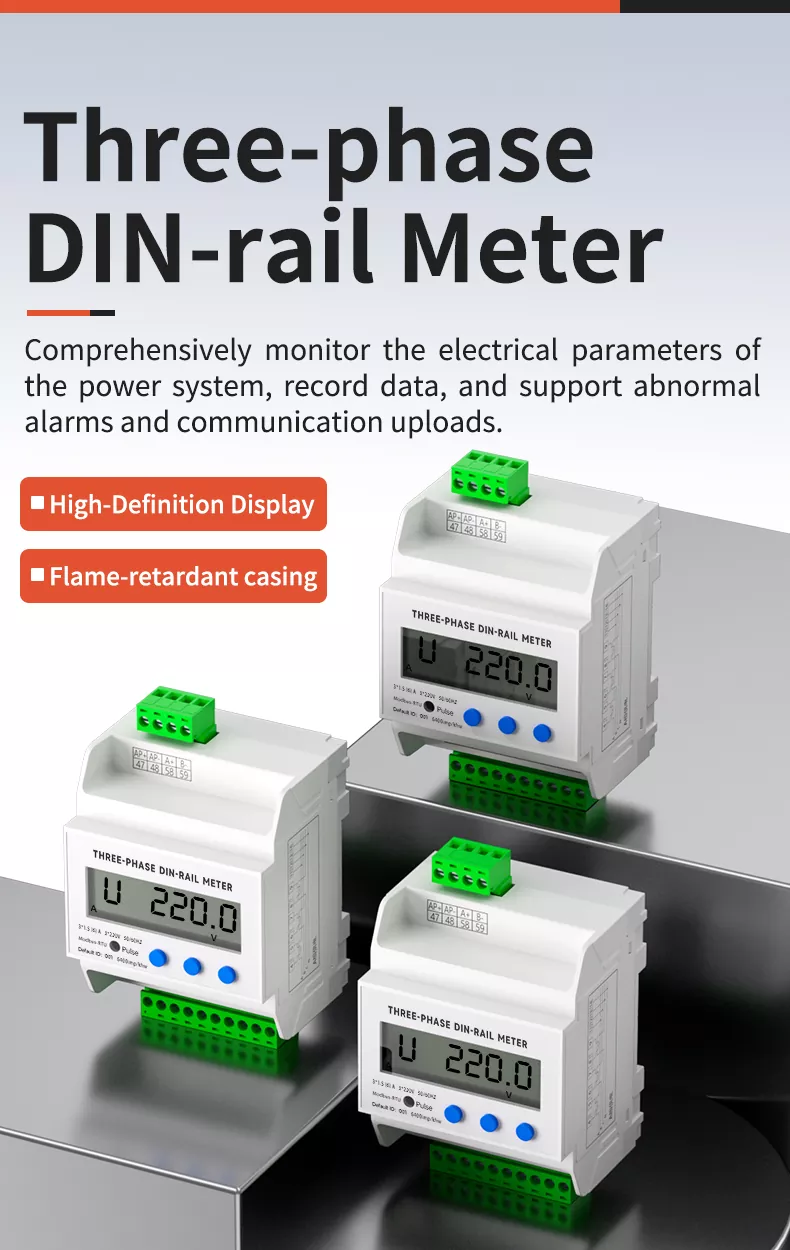

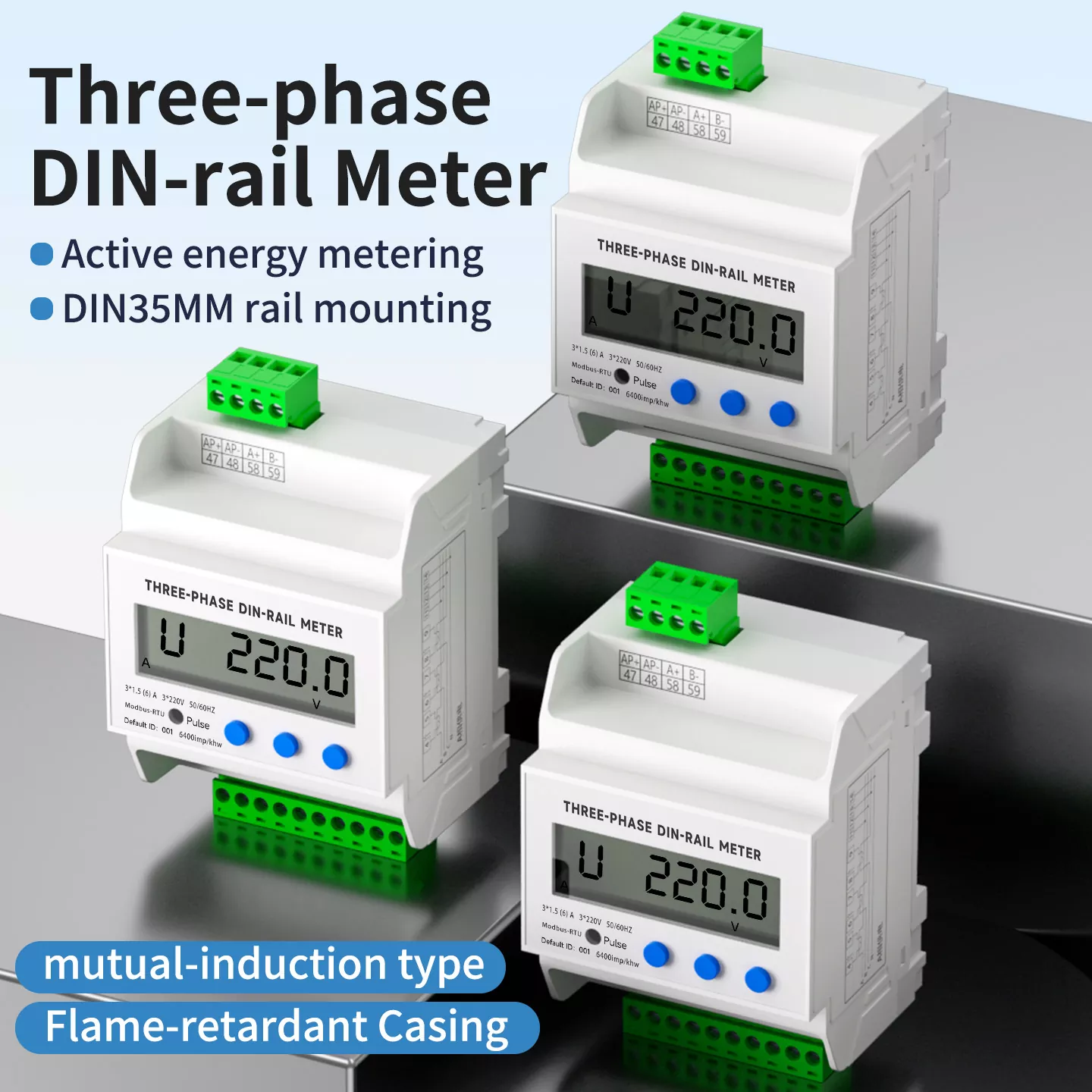

عداد الطاقة للسكك الحديدية ثلاثي الطور

Eton Three Phase DIN Rail Power Meter هو عداد طاقة عالي الأداء متعدد المعلمات مصمم لأنظمة الطاقة الحديثة، مثالي للأتمتة الصناعية، وتوزيع الطاقة، ومشاريع إدارة الطاقة. وهو يدعم المراقبة الشاملة للجهد والتيار والطاقة، مع تسجيل البيانات ووظائف الإنذار غير الطبيعية وتحميل الاتصالات لإدارة فعالة عن بعد.

تم تصميم عداد الطاقة ثلاثي الطور هذا باستخدام دوائر متكاملة متقدمة وتقنية SMT، مما يوفر درجة دقة تبلغ 0.5 وتشغيلًا مستقرًا. يضمن الغلاف المقاوم للهب والمحطات النحاسية عالية التيار تعزيز السلامة والمتانة، مما يجعله خيارًا موثوقًا للمشترين الذين يبحثون عن مورد أو مصنع لمقياس طاقة السكك الحديدية DIN.

مقدمة الشركة

من خلال التركيز على التحكم في الأتمتة الصناعية، نقدم حلولاً شاملة مصممة خصيصًا لأنظمة الطاقة الحديثة. تم تصميم منتجاتنا الذكية لتوزيع الطاقة لتحقيق الدقة والموثوقية وكفاءة الطاقة والاستدامة البيئية.

بدءًا من البحث والتطوير وحتى التسليم النهائي، فإننا نفرض رقابة صارمة على الجودة في كل مرحلة لضمان الامتثال الكامل للمعايير الدولية. هدفنا هو بناء شراكات طويلة الأمد وأن نصبح موردًا عالميًا يمكن الاعتماد عليه في صناعة القياسات الكهربائية.

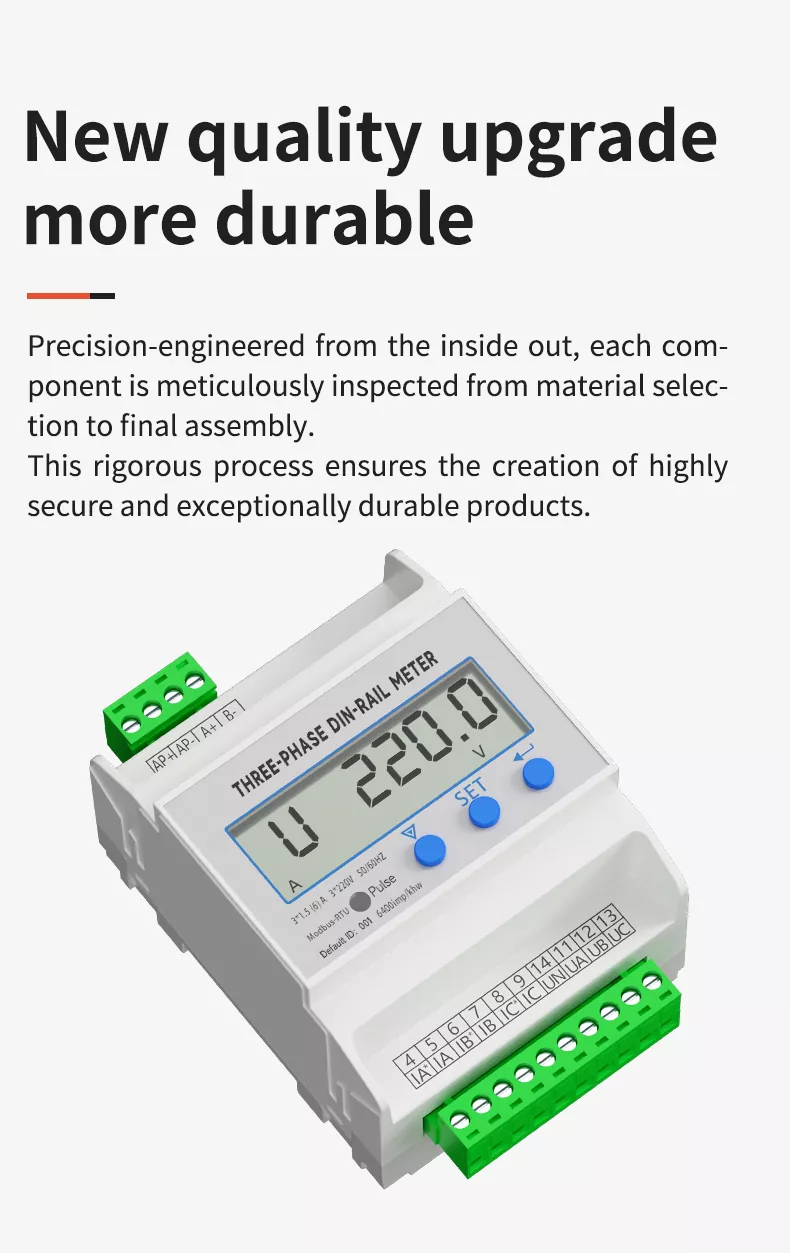

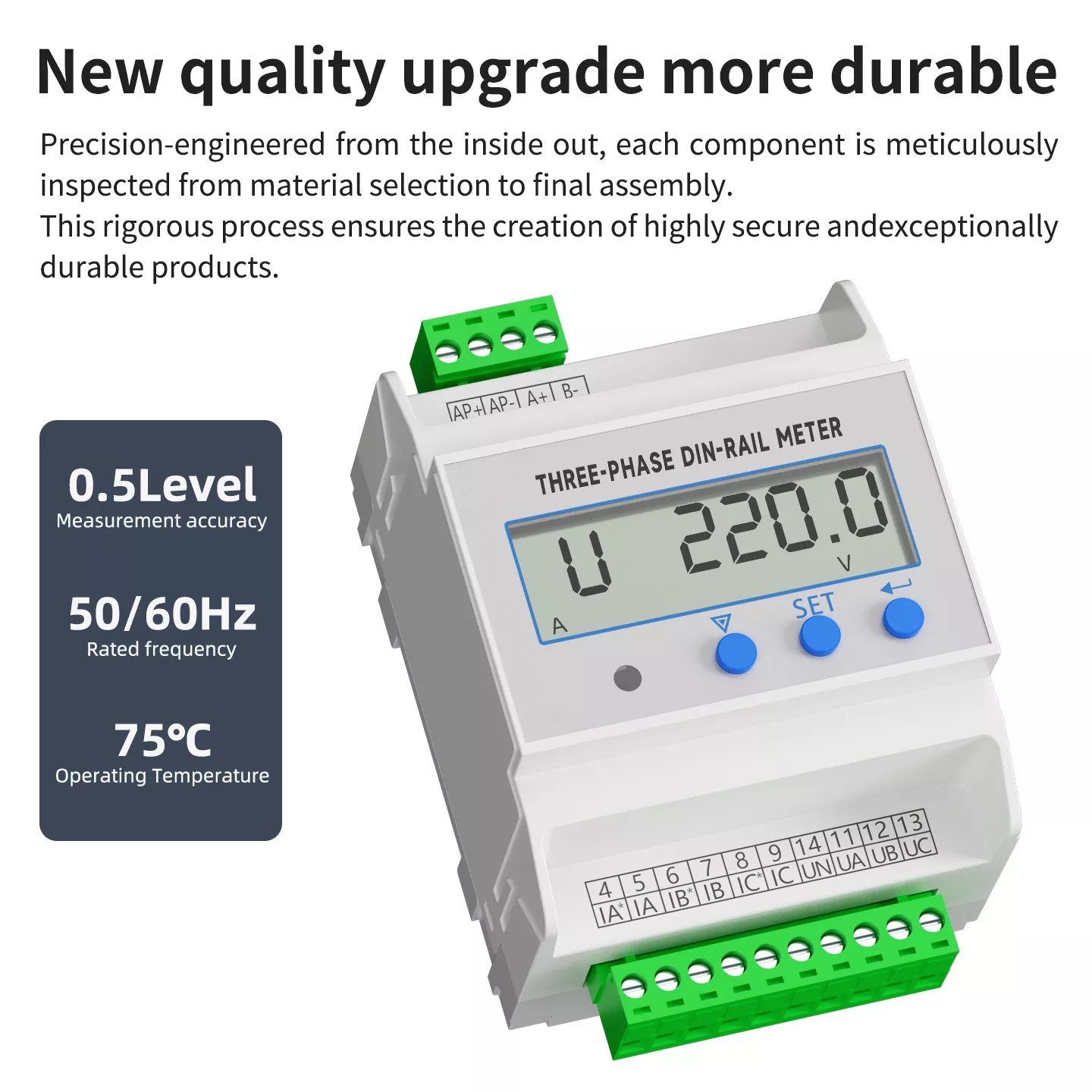

ترقية جديدة للجودة وأكثر متانة

لقد خضع عداد الطاقة للسكك الحديدية ثلاثي الطور Din الخاص بنا لترقية شاملة للجودة. تم تصميمه بدقة من الداخل إلى الخارج، حيث يتم فحص كل مكون بدقة بدءًا من اختيار المواد وحتى التجميع النهائي. تضمن هذه العملية الصارمة إنشاء منتجات آمنة للغاية ومتينة بشكل استثنائي. يمكن أن يعمل بثبات في البيئات الصناعية القاسية مع نطاق درجة حرارة تشغيل يتراوح بين 20 درجة مئوية إلى 70 درجة مئوية (على المدى القصير يصل إلى 75 درجة مئوية).

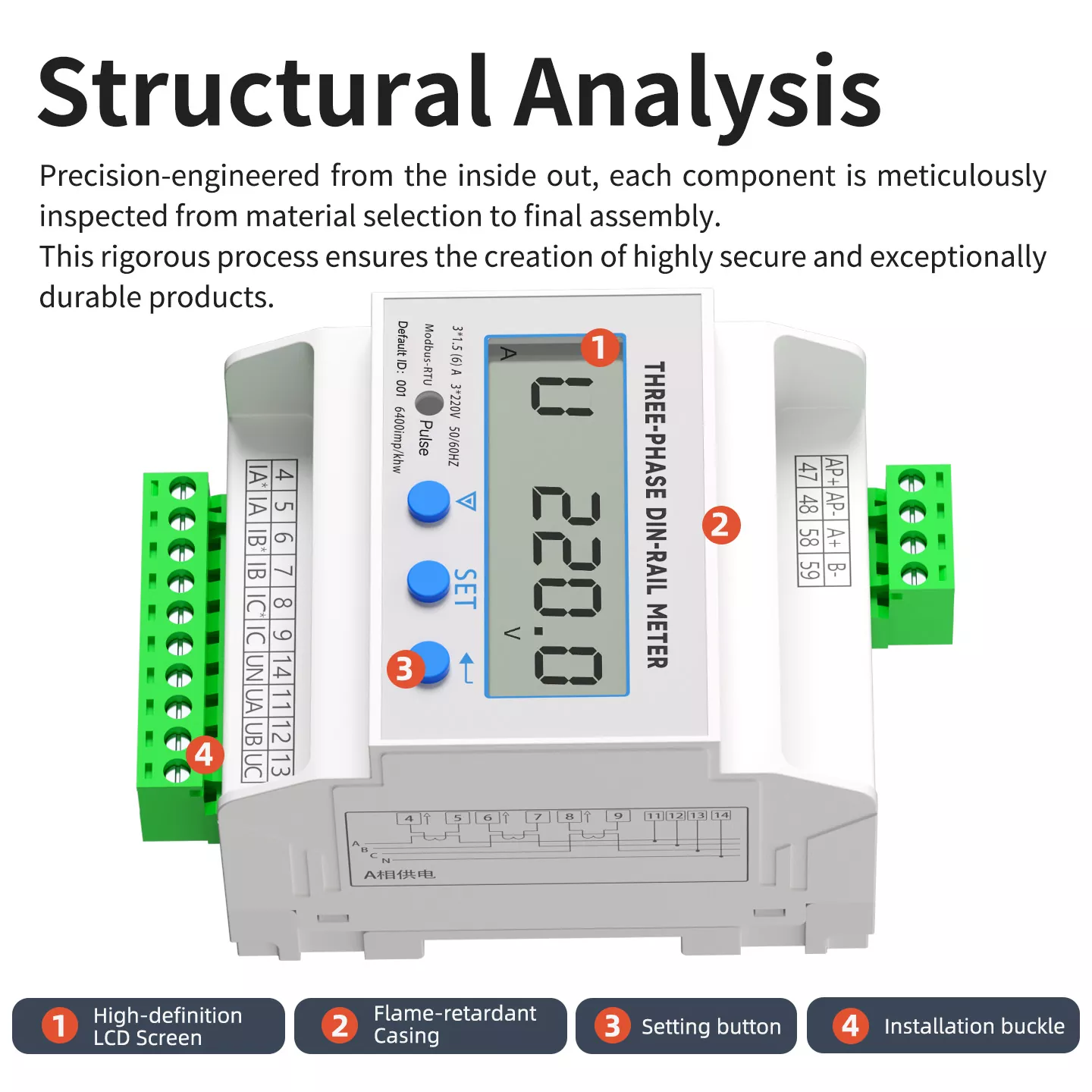

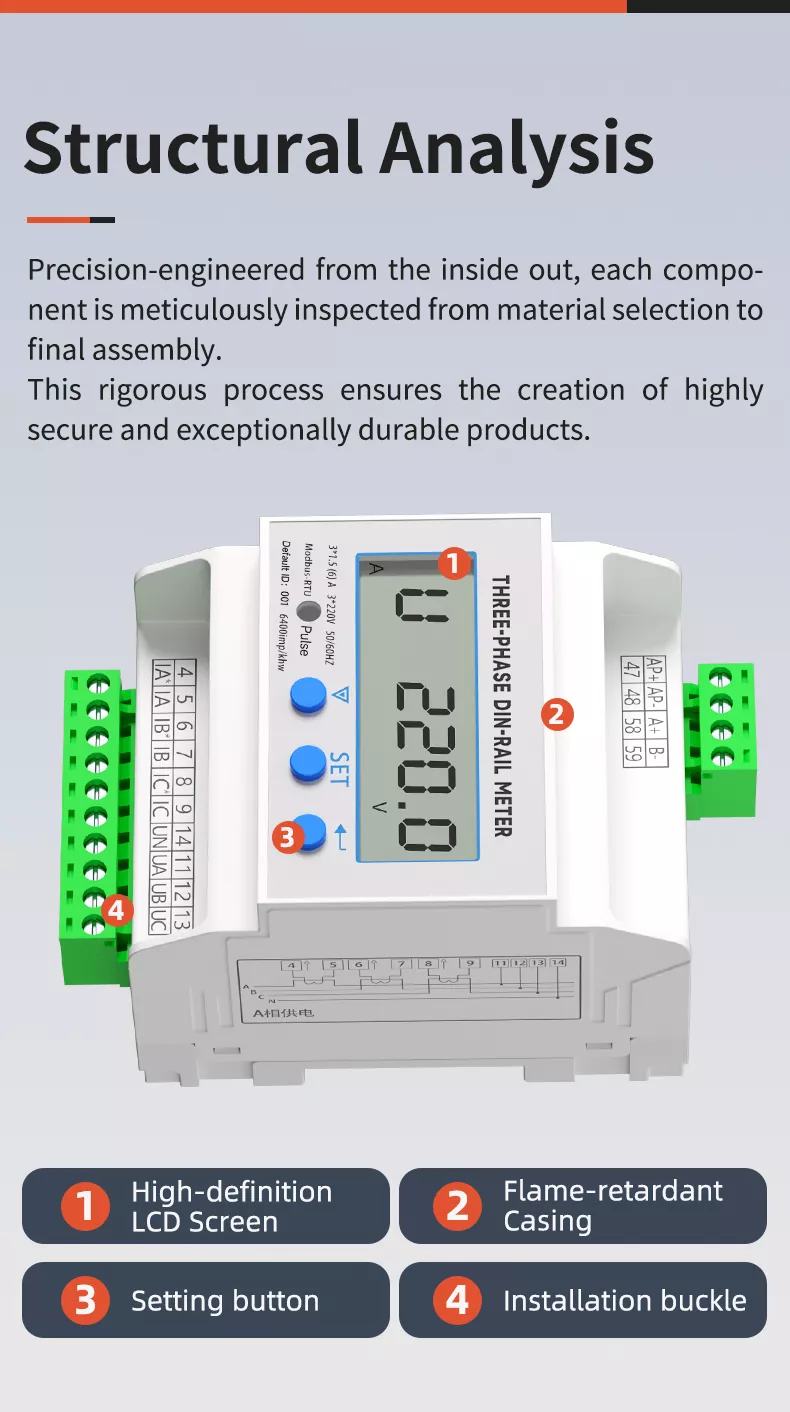

التحليل الهيكلي

يتميز المقياس بهيكل محسّن علميًا يتكون من أربعة مكونات أساسية:

1. شاشة LCD عالية الوضوح: تعرض البيانات في الوقت الفعلي مثل الجهد والتيار والطاقة بأحرف كبيرة وزاوية عرض كاملة تبلغ 178 درجة.

2. الغلاف المقاوم للهب: مصنوع من البلاستيك الهندسي عالي القوة، مما يوفر العزل، ومقاومة التآكل، والحماية من الحرائق.

3. زر الإعداد: أزرار حساسة لتكوين المعلمات وتبديل البيانات، مع استجابة سريعة وتشغيل سهل.

4. مشبك التثبيت: متوافق مع قضبان التوجيه القياسية DIN35mm، مما يتيح التركيب والتفكيك بدون أدوات.

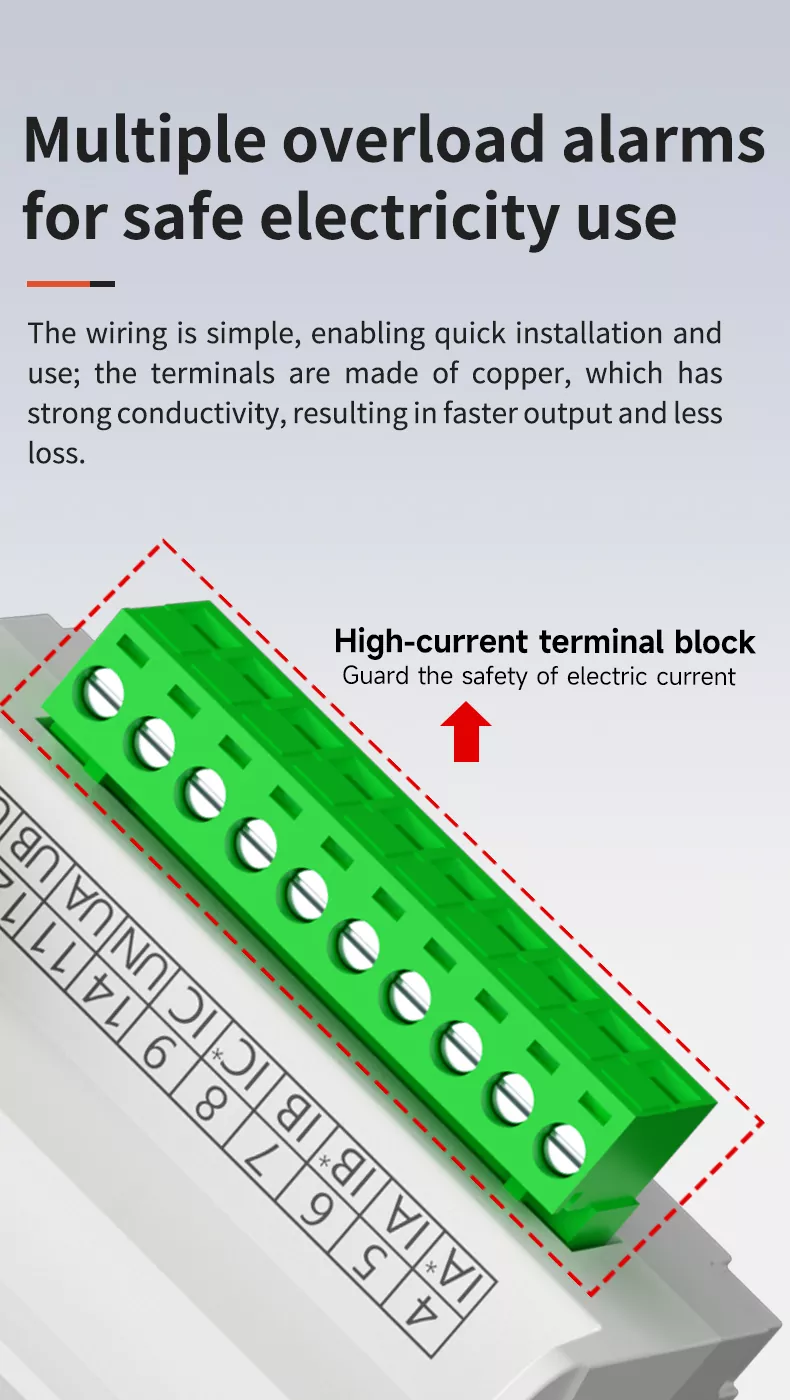

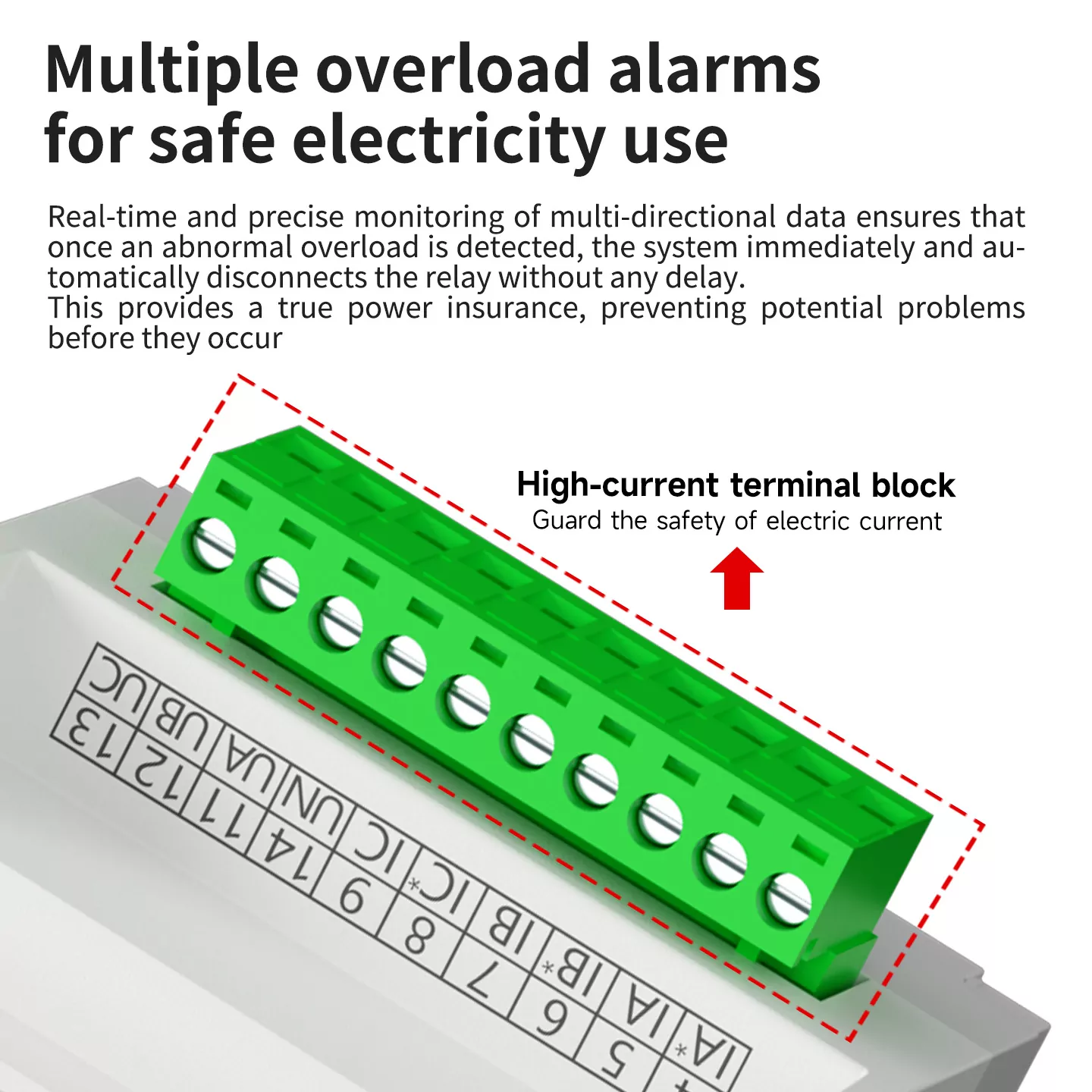

إنذارات متعددة للحمل الزائد للاستخدام الآمن للكهرباء

الأسلاك بسيطة، مما يتيح التركيب والاستخدام السريع. المحطات مصنوعة من النحاس عالي التوصيل، مما يضمن إخراج إشارة سريع وفقدان منخفض للطاقة. تعمل الكتلة الطرفية ذات التيار العالي على حماية سلامة التيار الكهربائي، في حين توفر وظائف الإنذار المتعددة للحمل الزائد تحذيرات في الوقت الحقيقي لظروف الطاقة غير الطبيعية، مما يمنع بشكل فعال تلف المعدات ويضمن الاستخدام الآمن للكهرباء.

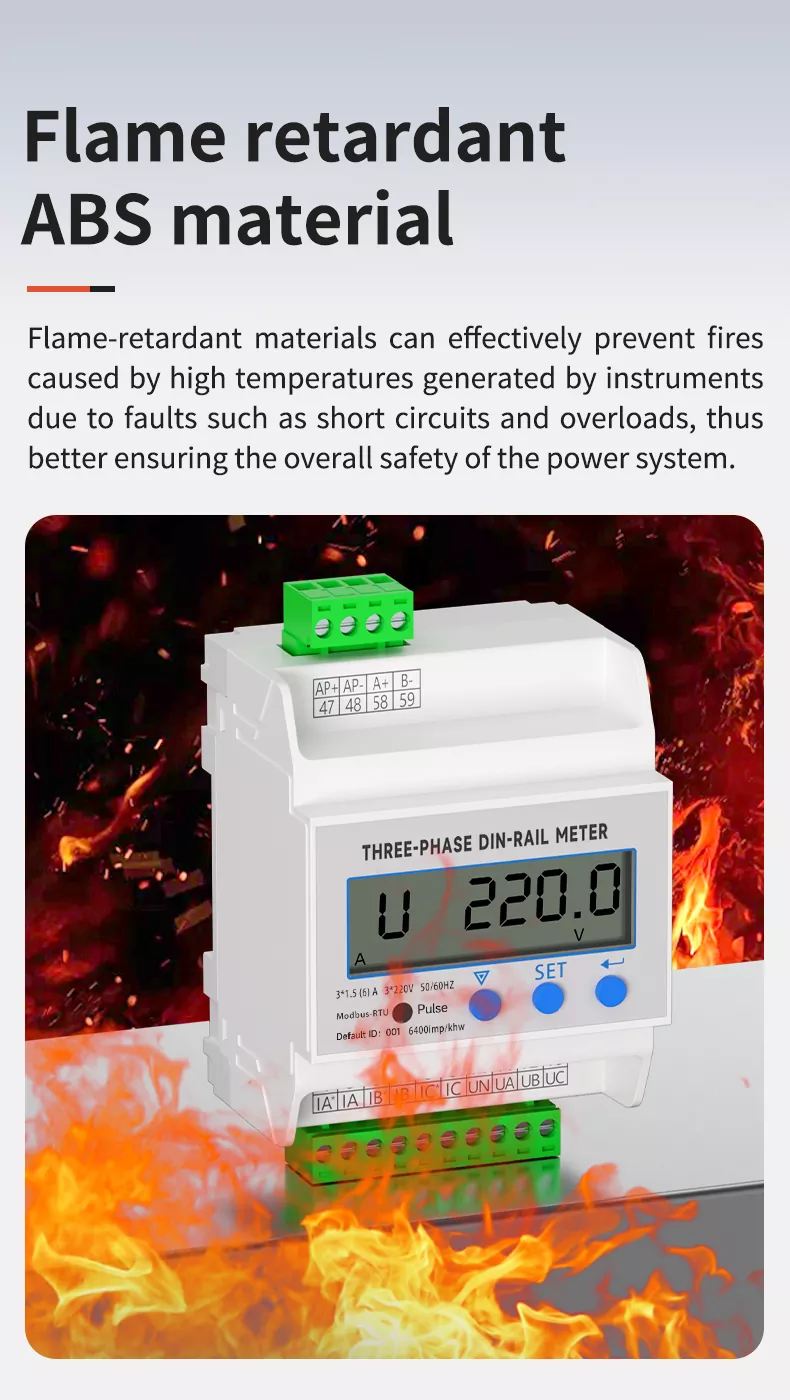

مادة ABS مثبطات اللهب

الغلاف مصنوع من مادة ABS مثبطة للهب عالية الجودة، والتي يمكن أن تمنع بشكل فعال الحرائق الناجمة عن درجات الحرارة المرتفعة الناتجة عن أخطاء الأجهزة مثل الدوائر القصيرة والأحمال الزائدة. يزيل هذا التصميم بشكل أساسي مخاطر السلامة من الحرائق، مما يوفر حماية موثوقة لنظام الطاقة بأكمله.

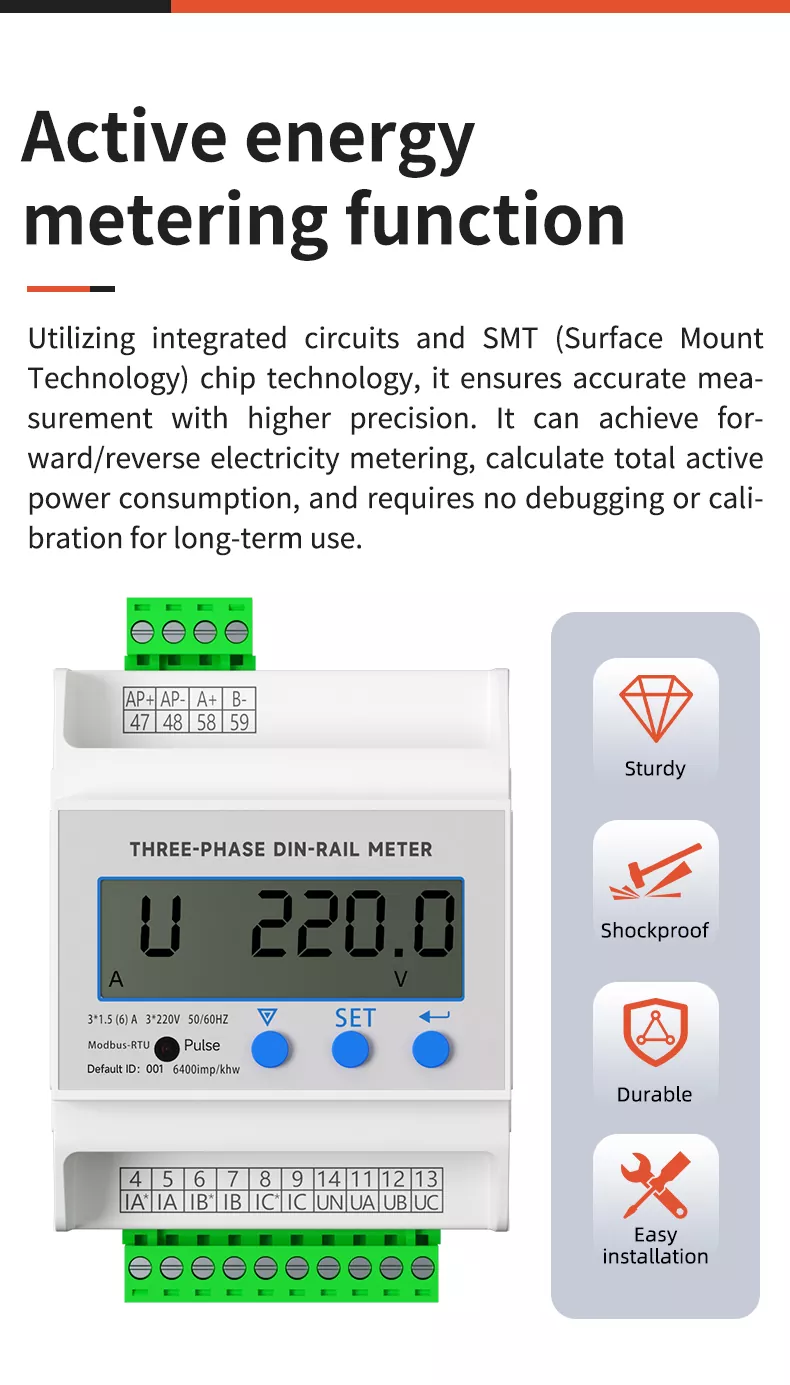

وظيفة قياس الطاقة النشطة

باستخدام الدوائر المتكاملة وتقنية شريحة SMT، يضمن جهاز القياس قياسًا دقيقًا بدقة مستوى 0.5. وهو يدعم قياس الكهرباء الأمامي/الخلفي، ويحسب إجمالي استهلاك الطاقة النشط، ولا يتطلب أي تصحيح أو معايرة للاستخدام على المدى الطويل. كما أنه يتميز بقدرة قوية على مقاومة التداخل، مما يحقق قياسًا مستقرًا حتى في البيئات الكهرومغناطيسية المعقدة.

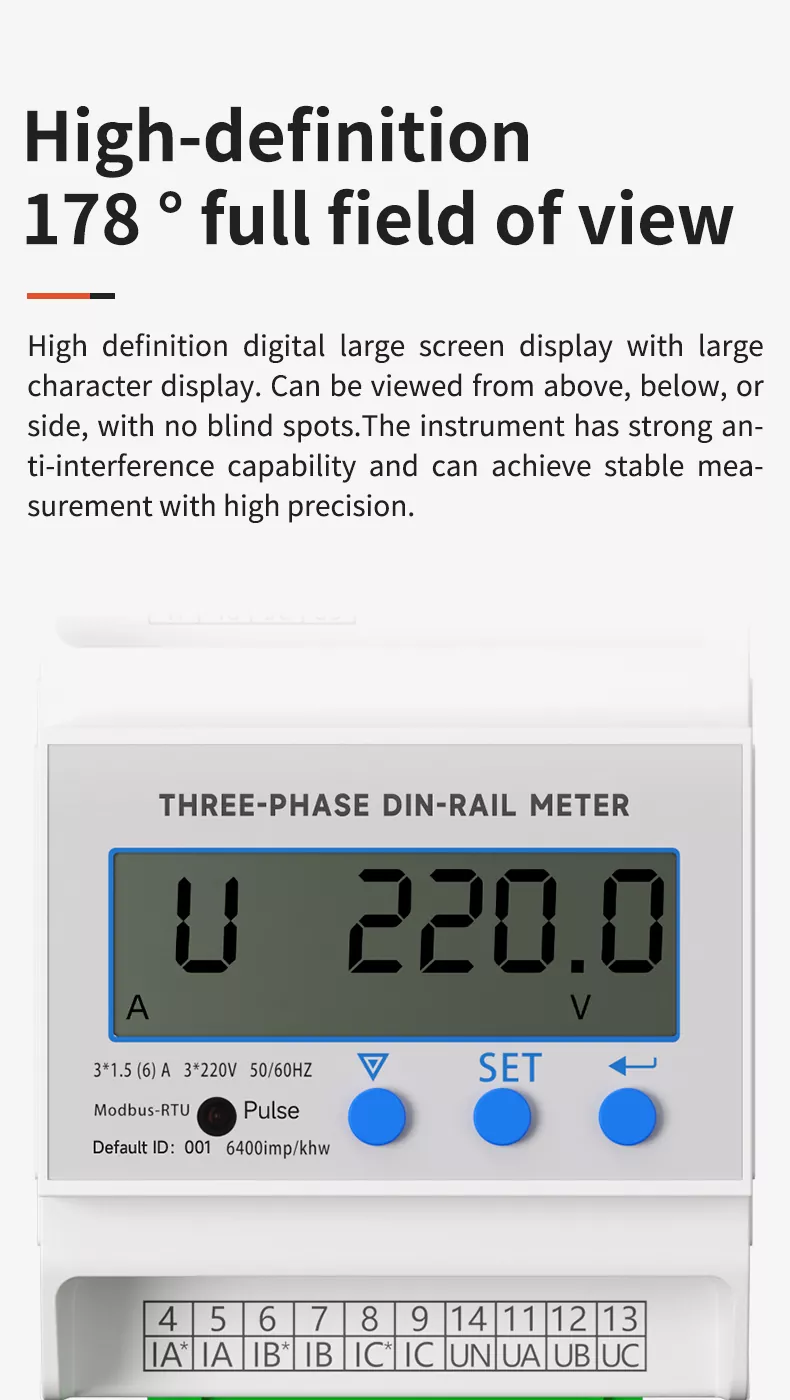

دقة عالية 178 درجة مجال رؤية كامل

مزود بشاشة رقمية كبيرة عالية الوضوح، يعرض جهاز القياس أحرفًا كبيرة وواضحة يمكن مشاهدتها من الأعلى أو الأسفل أو أي جانب بدون نقاط عمياء. تضمن القدرة القوية المضادة للتداخل قياسًا مستقرًا وعالي الدقة، مما يجعل قراءة البيانات مريحة ودقيقة في سيناريوهات العمل المختلفة.

منتجاتنا مقابل المنتجات الأخرى

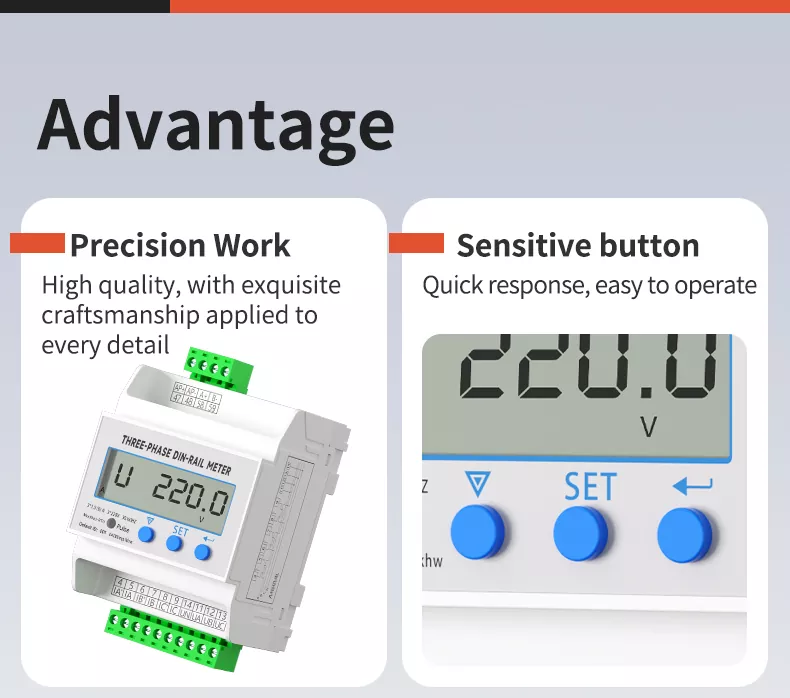

الميزة الأساسية

1. العمل الدقيق: يتم تطبيق براعة رائعة في كل التفاصيل، مما يضمن الجودة العالية والأداء المتسق.

2. الزر الحساس: استجابة سريعة، سهل التشغيل، يدعم تكوين المعلمات وتبديل البيانات.

3. قوي ومقاوم للصدمات: غلاف عالي القوة وهيكل متين، مقاوم للاهتزاز والتأثير الميكانيكي.

4. سهولة التركيب: متوافق مع قضبان التوجيه القياسية DIN35mm، مما يفتح المزيد من سيناريوهات الاستخدام.

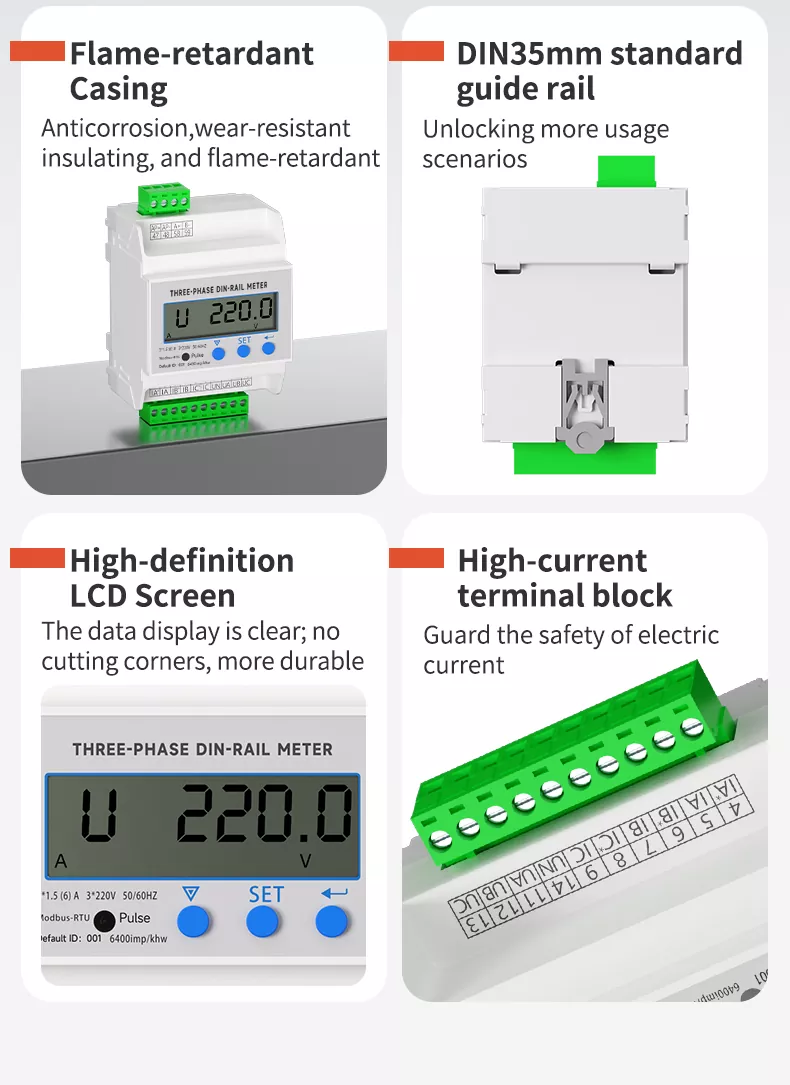

أربع نقاط بيع أساسية

• الغلاف المقاوم للهب: مضاد للتآكل، ومقاوم للتآكل، وعازل، ومثبط للهب، مما يضمن السلامة والمتانة.

• سكة توجيه قياسية DIN35mm: طريقة تركيب عالمية، مناسبة لخزائن التوزيع المختلفة ولوحات التحكم الصناعية.

• شاشة LCD عالية الوضوح: شاشة عرض بيانات واضحة بدون زوايا مقطوعة، سهلة القراءة من أي زاوية.

• كتلة طرفية للتيار العالي: أطراف نحاسية ذات موصلية قوية، تحمي سلامة التيار الكهربائي.

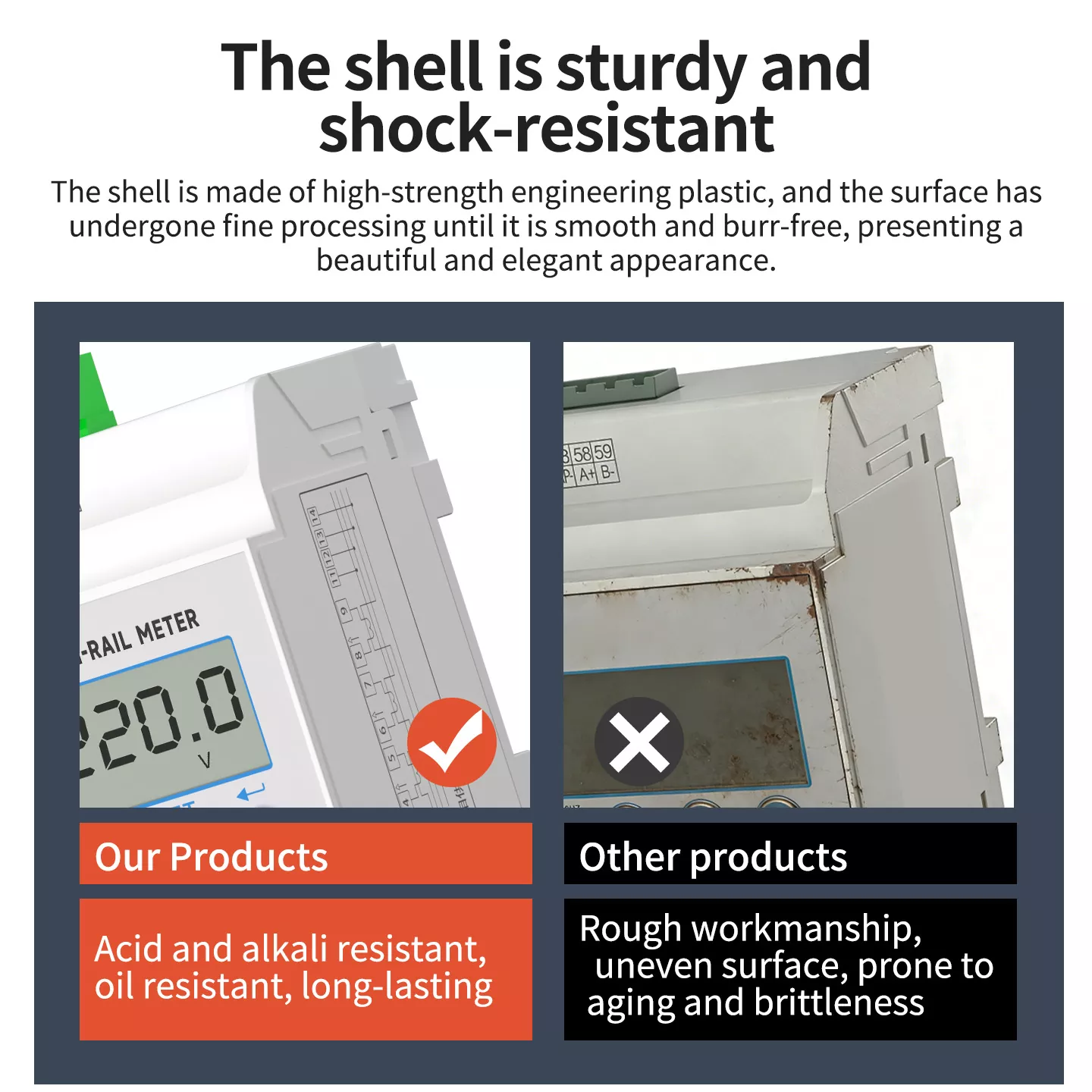

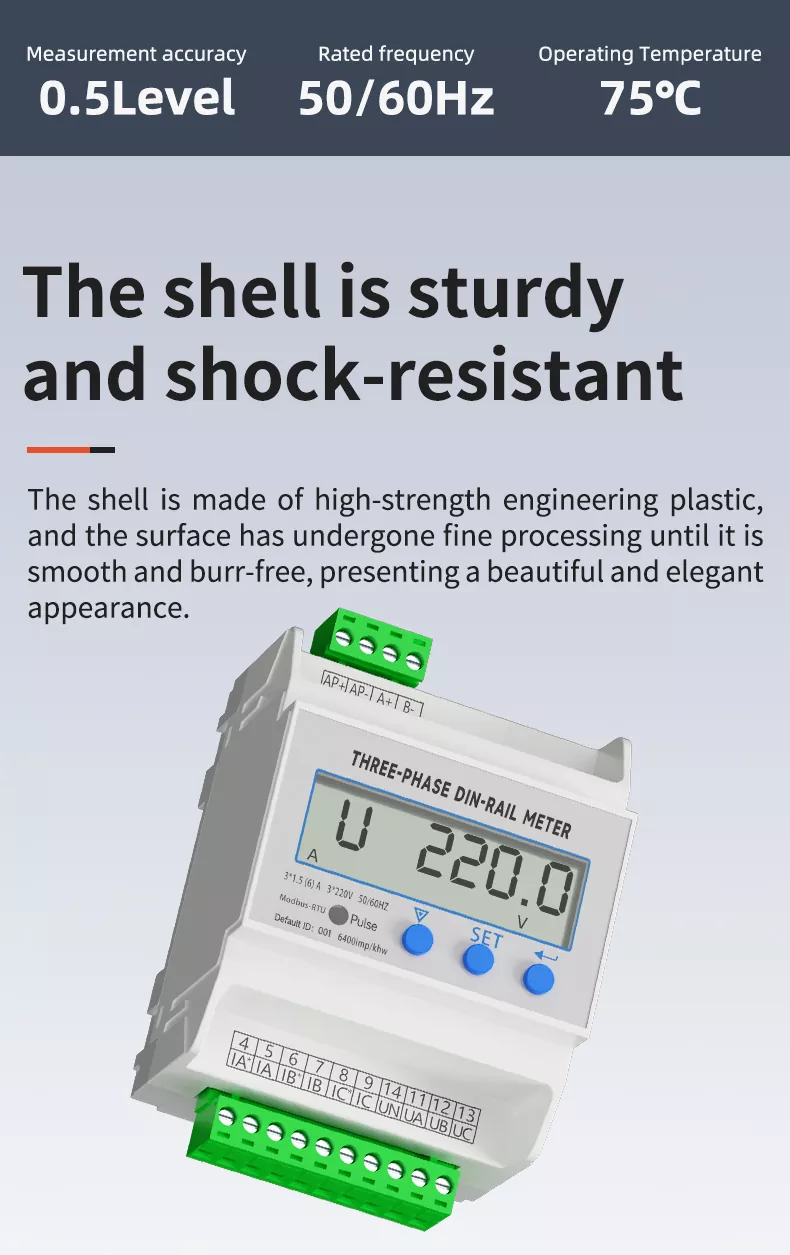

الغلاف قوي ومقاوم للصدمات

الغلاف مصنوع من البلاستيك الهندسي عالي القوة، مع سطح أملس وخالي من الاختباء بعد المعالجة الدقيقة، مما يوفر مظهرًا جميلاً وأنيقًا. إنه يتميز بأداء ممتاز مقاوم للصدمات والضغط، وقادر على تحمل الاهتزازات الميكانيكية والتأثيرات في البيئات الصناعية، مما يضمن التشغيل المستقر على المدى الطويل.

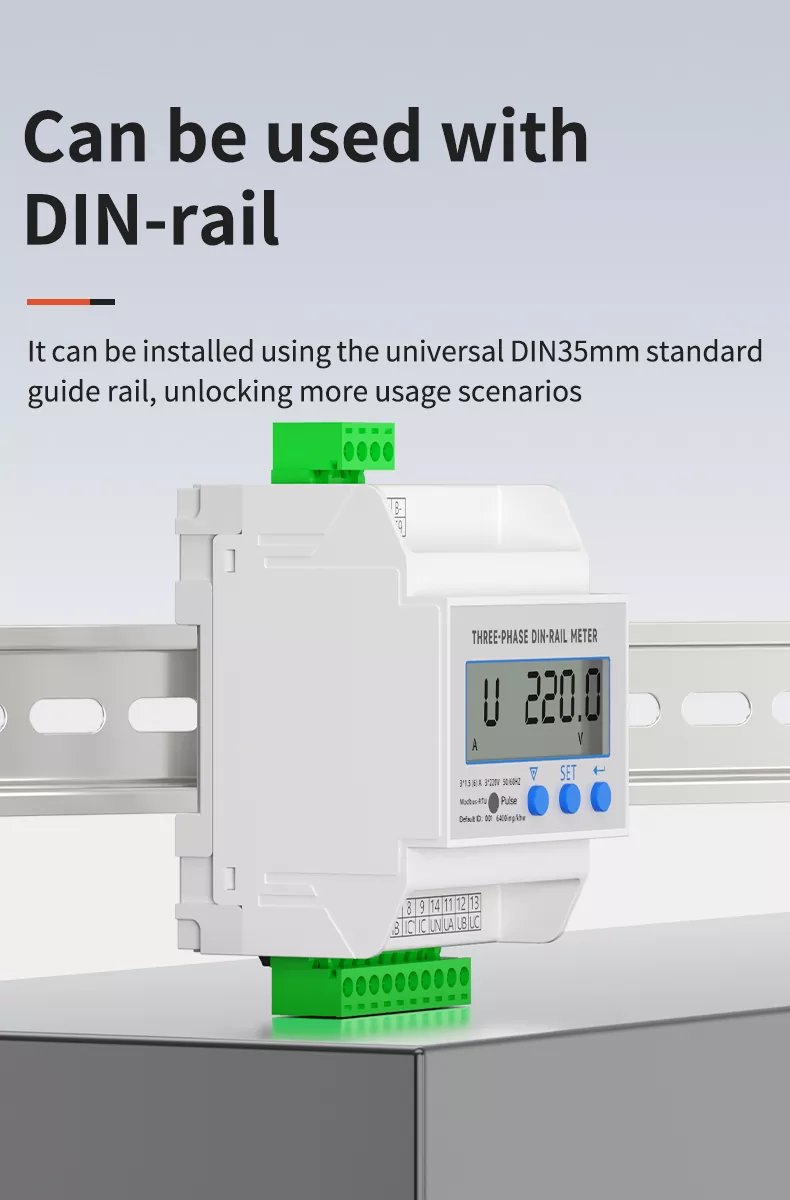

يمكن استخدامها مع السكك الحديدية DIN

ويمكن تثبيته باستخدام حاجز التوجيه القياسي العالمي DIN35mm، مما يفتح المزيد من سيناريوهات الاستخدام. يسمح مشبك التثبيت المفاجئ بالتركيب والتفكيك بدون أدوات، مما يجعله مناسبًا للتركيب والصيانة والاستبدال في خزائن التوزيع ولوحات التحكم الصناعية.

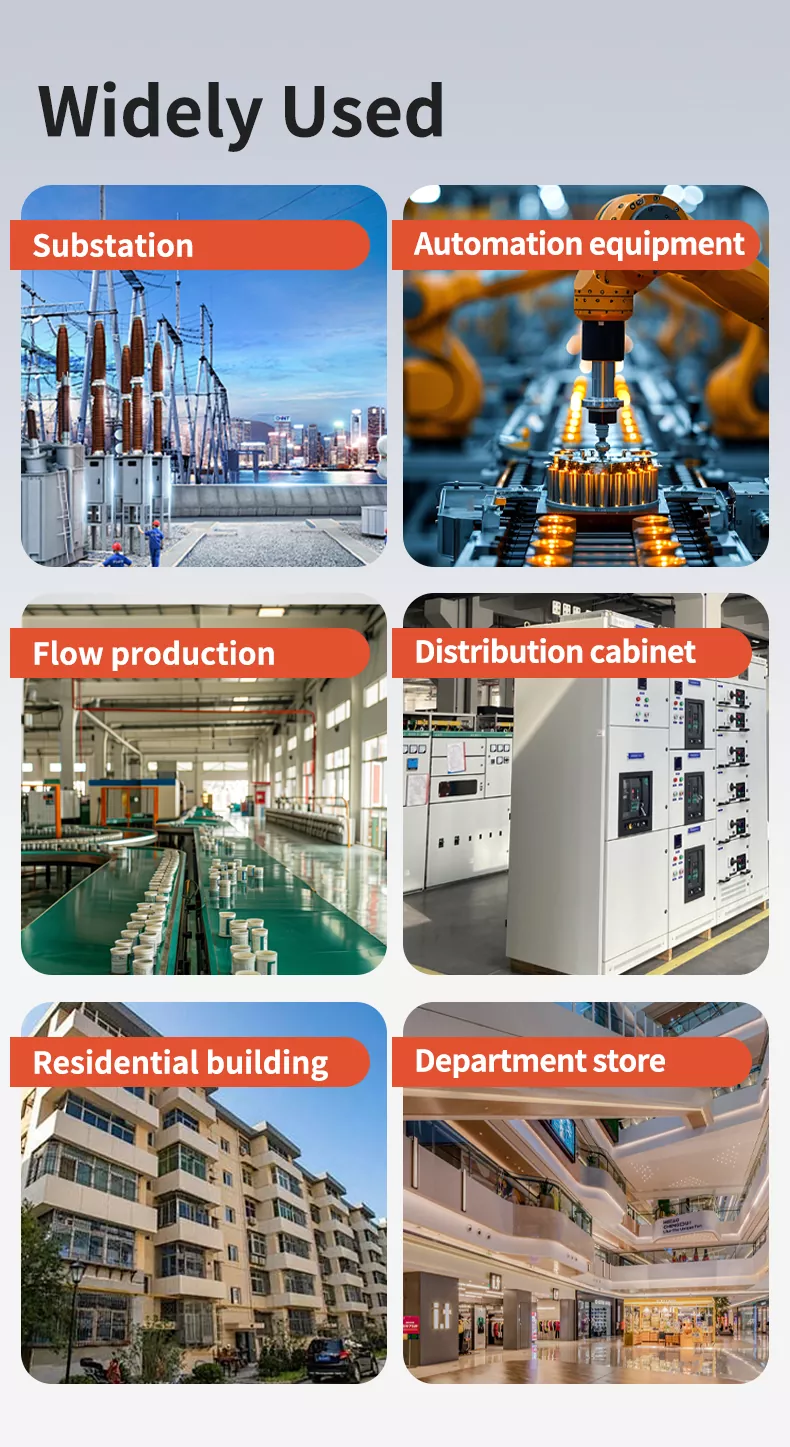

تستخدم على نطاق واسع

يتم تطبيق عداد الطاقة للسكك الحديدية ثلاثي الطور Din Rail على نطاق واسع في العديد من الصناعات:

• المحطة الفرعية: مراقبة في الوقت الحقيقي لجهد الشبكة والتيار واستقرار الطاقة.

• معدات التشغيل الآلي: مراقبة معلمات الطاقة للروبوتات الصناعية وآلات CNC.

• تدفق الإنتاج: تتبع حالة الطاقة لتحسين كفاءة خط الإنتاج وسلامته.

• خزانة التوزيع: مكون المراقبة الأساسي لأنظمة توزيع الطاقة ذات الجهد المنخفض.

• المباني السكنية: مراقبة إمدادات الطاقة ثلاثية الطور للمجمعات التجارية والسكنية.

• متجر متعدد الأقسام: ضمان إمدادات طاقة مستقرة للمصاعد والإضاءة والمعدات الحيوية.

شهادة رسمية

لقد اجتاز جهاز القياس عمليات فحص احترافية متعددة الأطراف، بما في ذلك الاختبارات الصارمة التي أجراها معهد Jiangsu للمترولوجيا، وحصل على شهادات موثوقة مثل MA وCNAS. يتم تطبيق رقابة صارمة على الجودة في جميع أنحاء عملية الإنتاج لضمان جودة موثوقة، وتوفير ضمان قوي للمشتريات بالجملة والتعاون على المدى الطويل.

معلمات المنتج

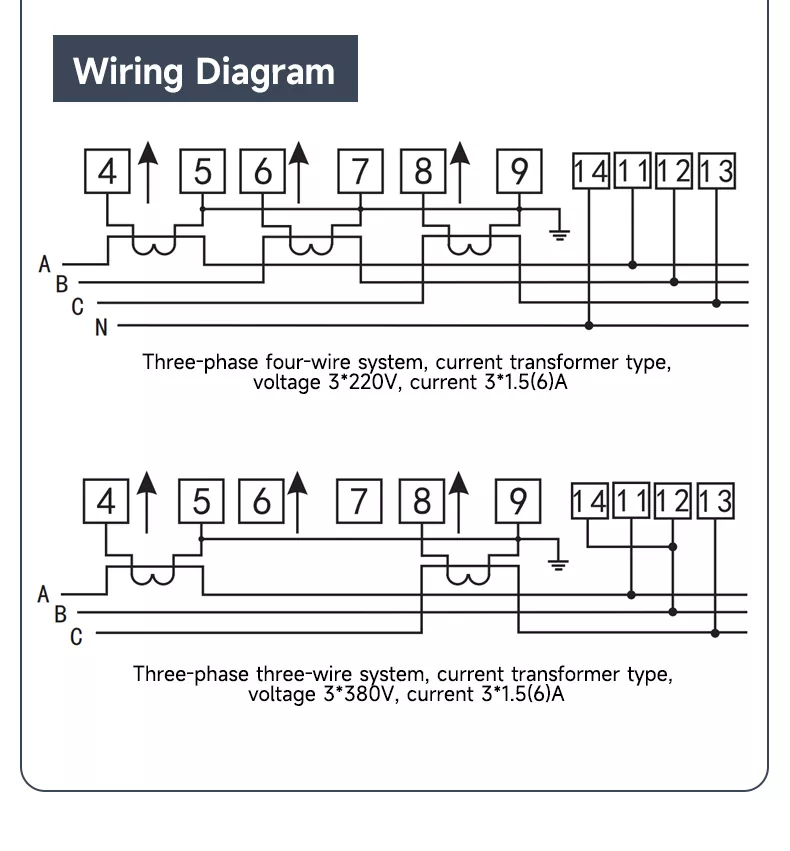

مخطط الأسلاك

نظام الأسلاك ثلاثي الطور (نوع المحول الحالي)

• الجهد: 3×220 فولت

• التيار: 3×1.5(6)أ

• ربط أطراف التوصيل 4 9 بمحولات التيار، وربط أطراف التوصيل 11 14 بخطوط الجهد والخطوط المحايدة.

نظام ثلاثي الطور ثلاثي الأسلاك (نوع المحول الحالي)

• الجهد: 3×380 فولت

• التيار: 3×1.5(6)أ

• ربط أطراف التوصيل 4 9 بمحولات التيار، وربط أطراف التوصيل 11 13 بخطوط الجهد.

يضمن تصميم الأسلاك المبسط مع علامات طرفية واضحة تركيبًا سريعًا وخاليًا من الأخطاء.

أبعاد المنتج
