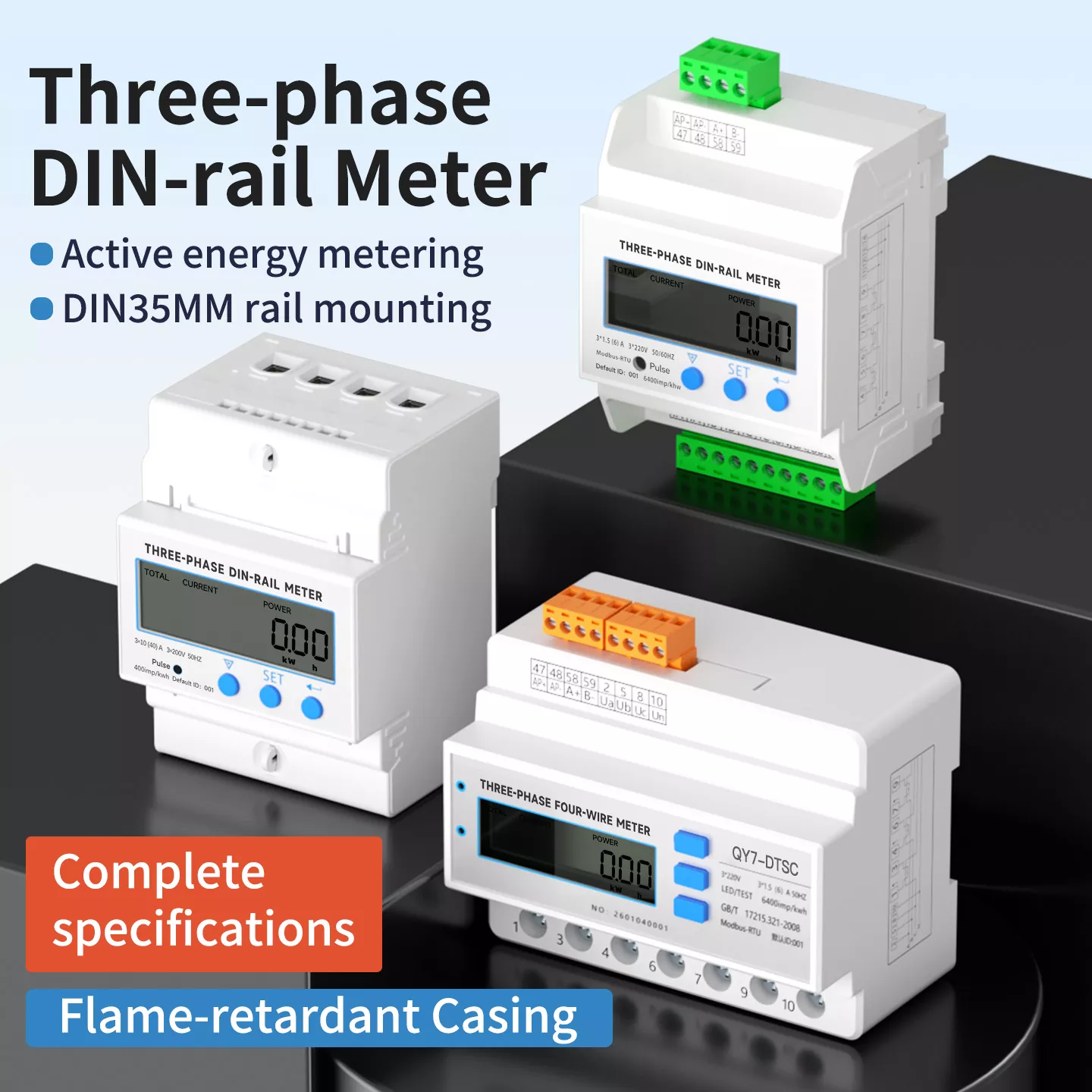

ثلاث مراحل 4p الدين السكك الحديدية محول متعدد الوظائف متر

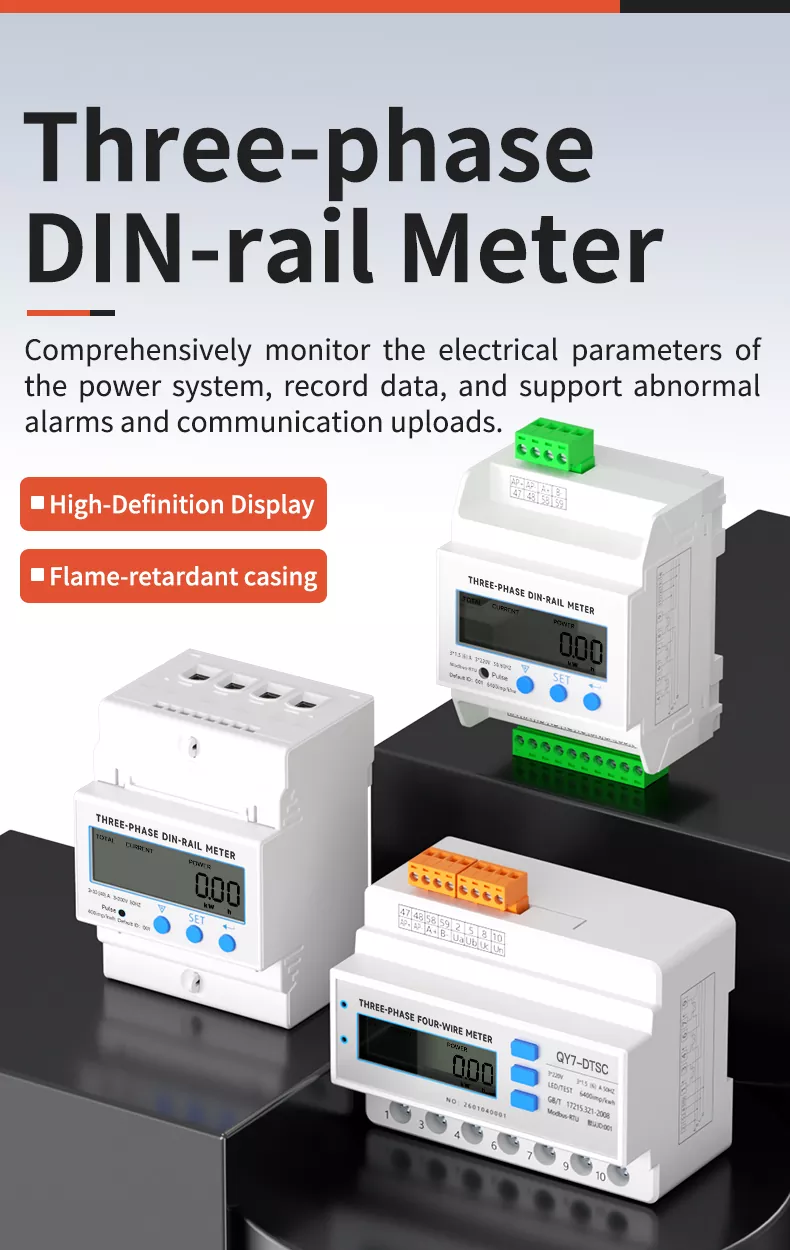

إن جهاز القياس متعدد الوظائف لمحول السكك الحديدية ثلاثي الطور 4P DIN هو مقياس طاقة ذكي عالي الدقة مصمم للمراقبة الشاملة للمعلمات الكهربائية لنظام الطاقة. وهو يدعم تسجيل البيانات في الوقت الفعلي وإشعارات الإنذار غير الطبيعية وتحميل اتصالات Modbus RTU. باستخدام الدوائر المتكاملة وتقنية شريحة SMT، فإنه يضمن قياسًا دقيقًا بدقة مستوى 0.5. غلاف ABS المقاوم للهب مقاوم للأحماض والقلويات، ومقاوم للزيت، ويدوم لفترة طويلة. ويستخدم على نطاق واسع في الأتمتة الصناعية، وتوزيع الطاقة، وإدارة الطاقة وغيرها من السيناريوهات، مما يوفر دعمًا موثوقًا للبيانات لتشغيل الطاقة بشكل آمن وفعال.

مقدمة عن الشركة

ملتزمون بتقديم خدمات شاملة للتحكم في الأتمتة الصناعية. يمكنك تلبية احتياجات جميع جوانب نظام الطاقة من خلال منتجات توزيع الطاقة الذكية الدقيقة والموثوقة والموفرة للطاقة والصديقة للبيئة. نحن نلتزم بمراقبة الجودة الصارمة بدءًا من البحث والتطوير وحتى الإنتاج، مما يضمن أن كل منتج يلبي المعايير الدولية، ونسعى جاهدين لنكون شريكًا موثوقًا به للعملاء العالميين في صناعة معدات القياس الكهربائية.

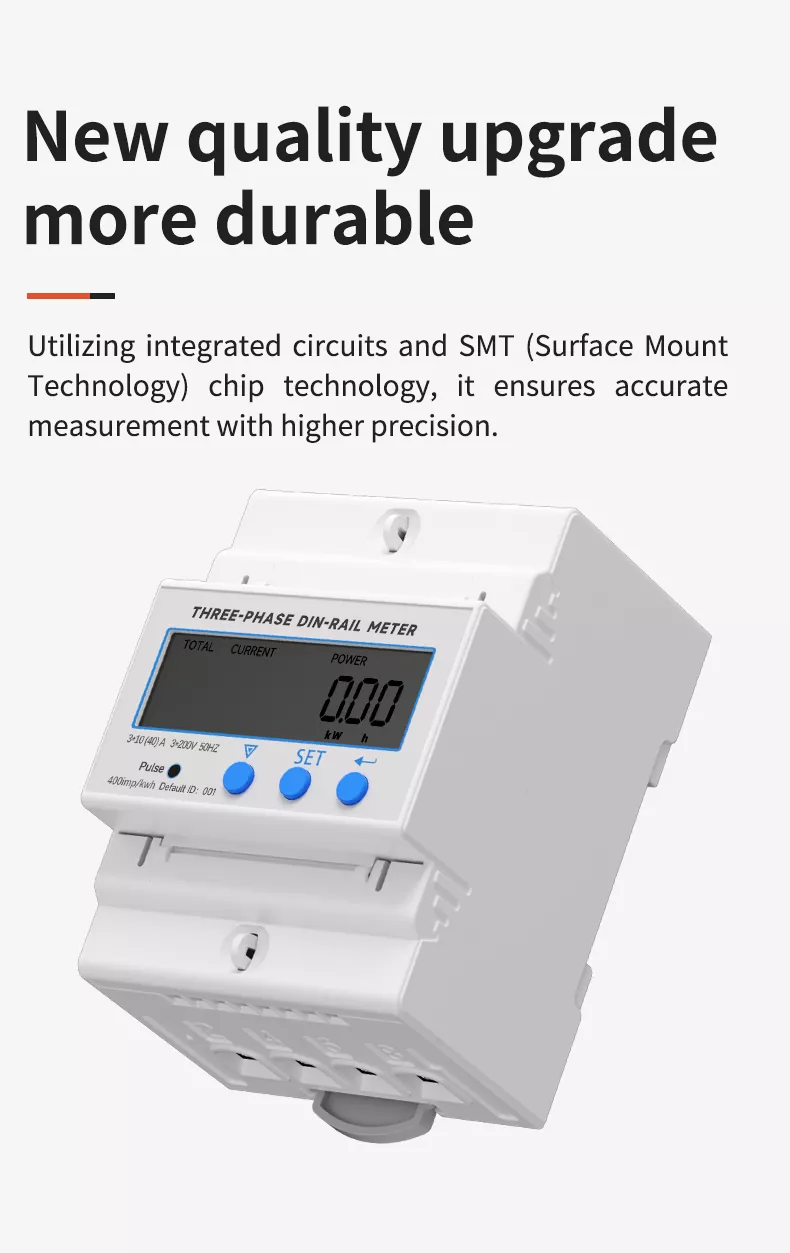

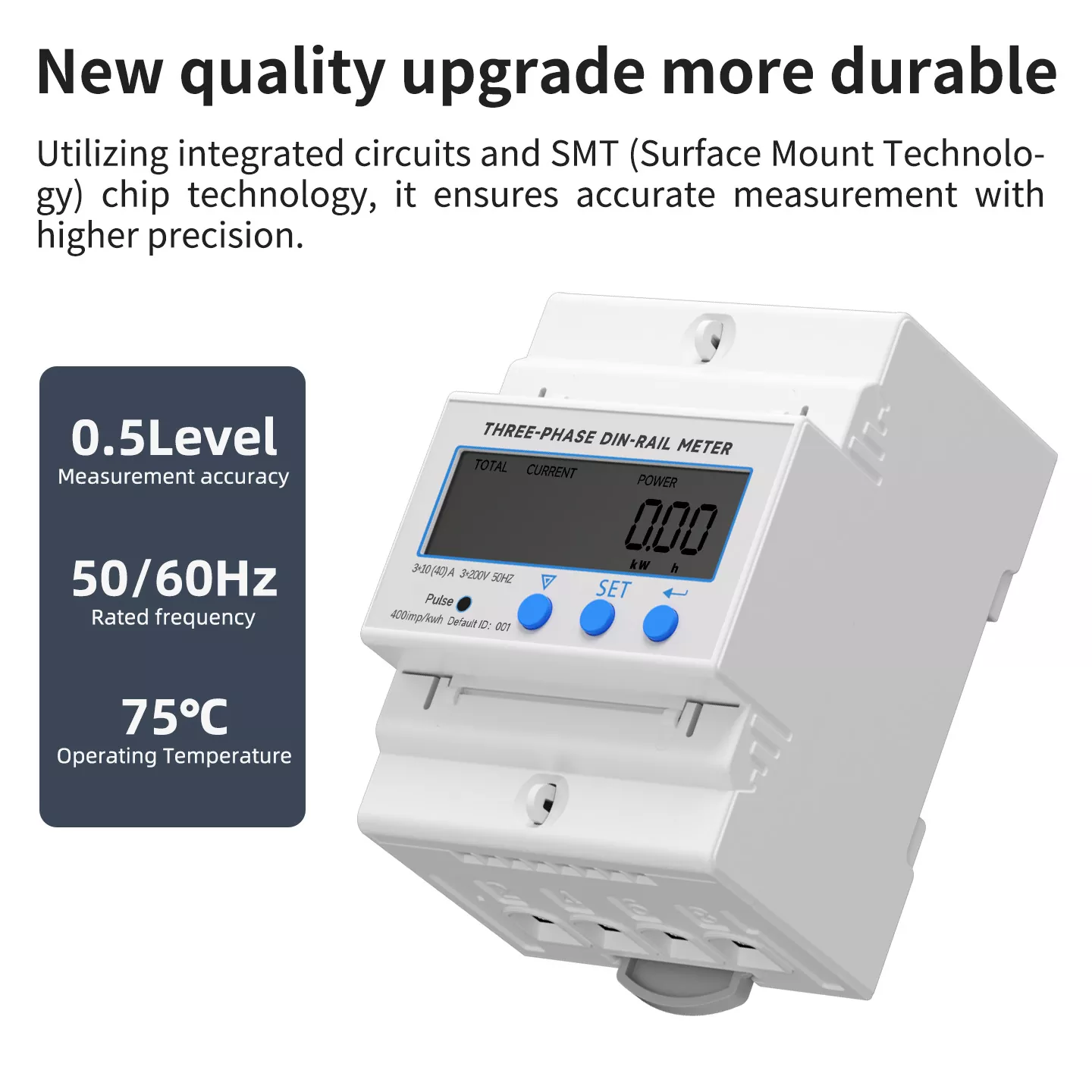

ترقية جديدة للجودة وأكثر متانة

لقد خضع جهاز قياس السكك الحديدية DIN ذو الثلاث مراحل لترقية الجودة الكاملة. نحن نستخدم الدوائر المتكاملة وتقنية شرائح SMT لضمان دقة وثبات أعلى للقياس. الغلاف مصنوع من مادة ABS مثبطة للهب عالية القوة، وهي مقاومة للأحماض والقلويات، ومقاومة للزيت، ومضادة للشيخوخة ومضادة للصدمات. يخضع كل منتج لاختبار التقادم الصارم ومعايرة الدقة واختبار تحمل الجهد قبل مغادرة المصنع. يمكنها العمل بثبات لفترة طويلة في البيئات الصناعية القاسية، مع أداء أمان أقوى وعمر خدمة أطول.

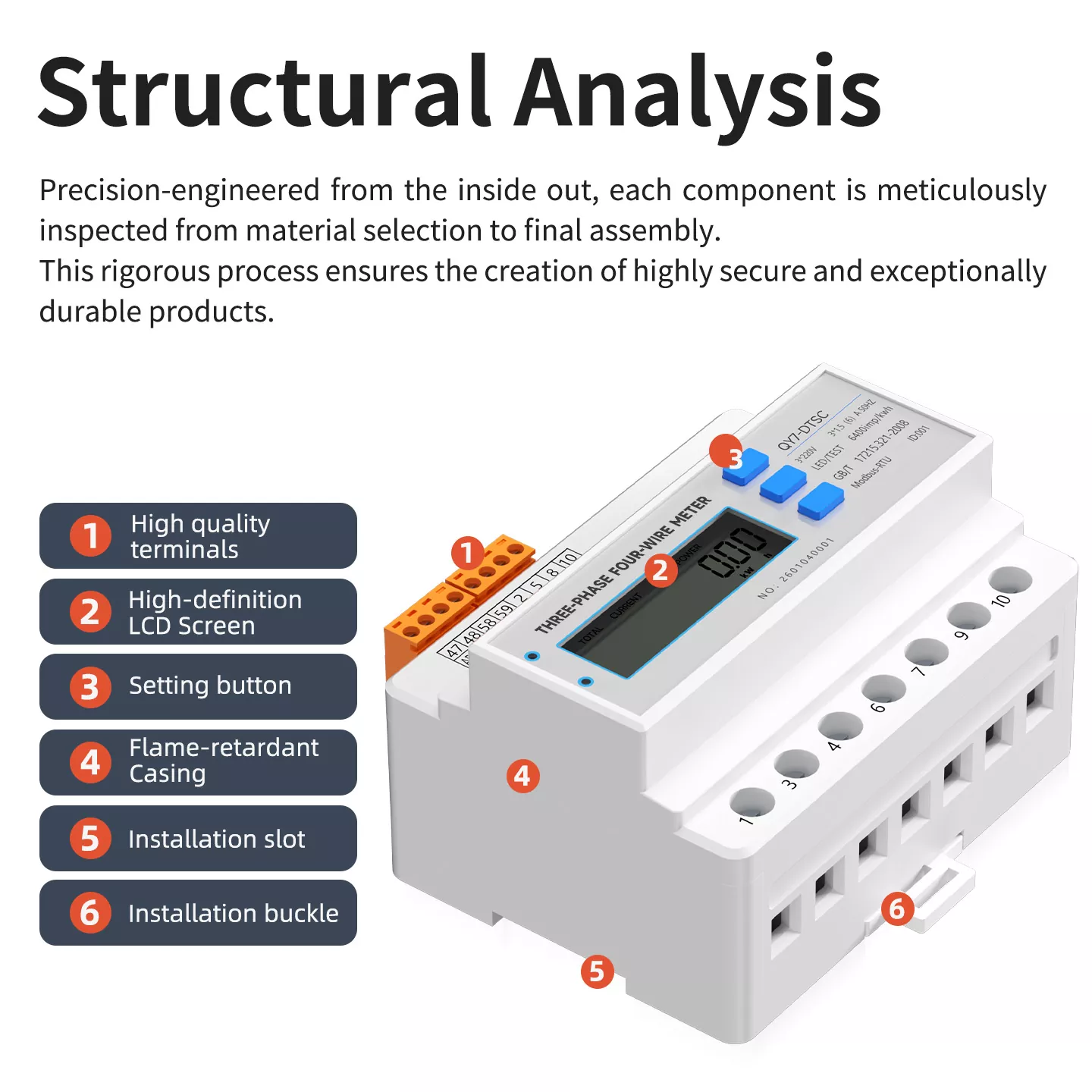

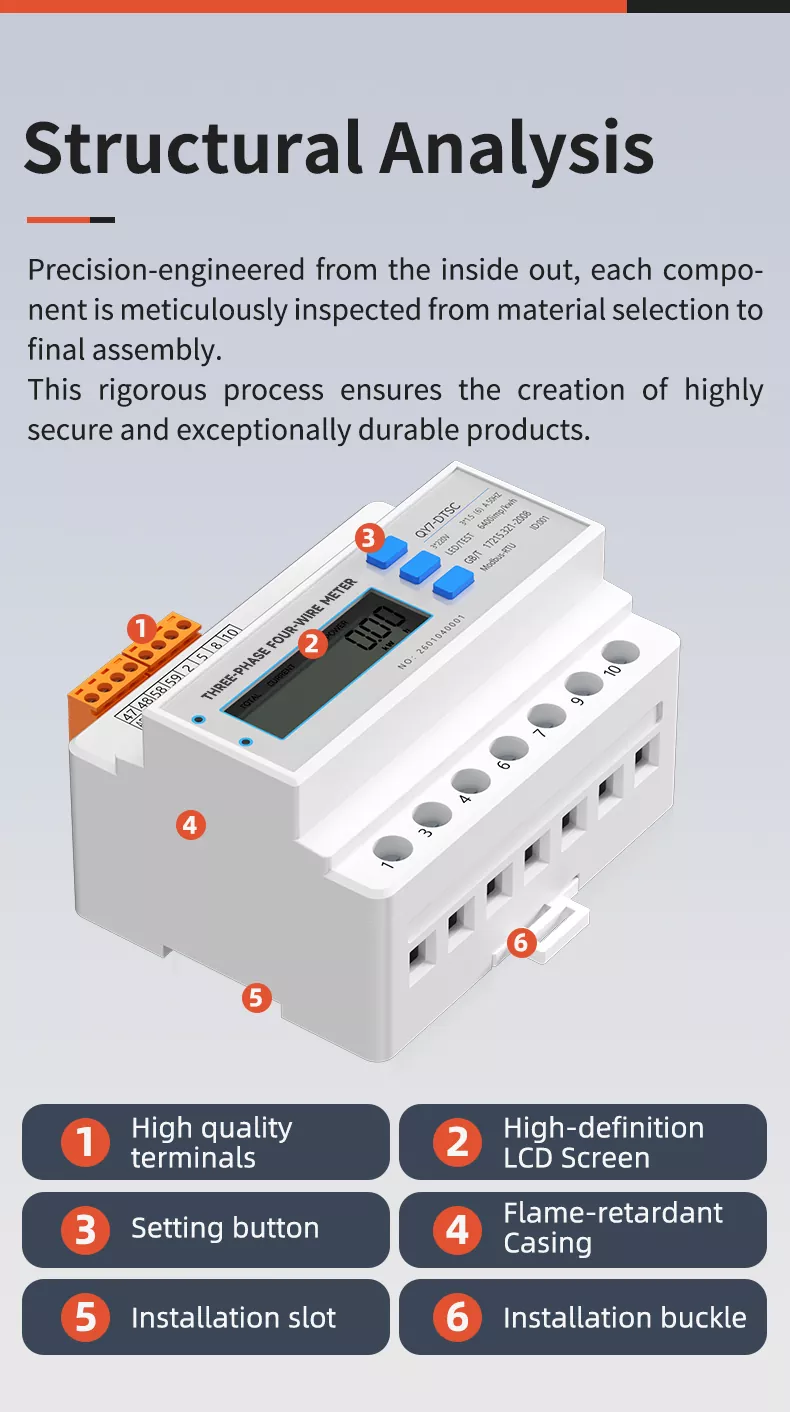

التحليل الهيكلي

يعتمد جهاز القياس هيكلًا مدمجًا وعلميًا، يتضمن 6 مكونات أساسية:

1. محطات عالية الجودة: مصنوعة من النحاس عالي التوصيل، مما يضمن إخراج سريع وخسارة منخفضة، مع مقاومة قوية للحمل الزائد.

2. شاشة LCD عالية الوضوح: مجال رؤية كامل 178 درجة، عرض شخصيات كبيرة، لا توجد نقاط عمياء للقراءة، عرض واضح للبيانات.

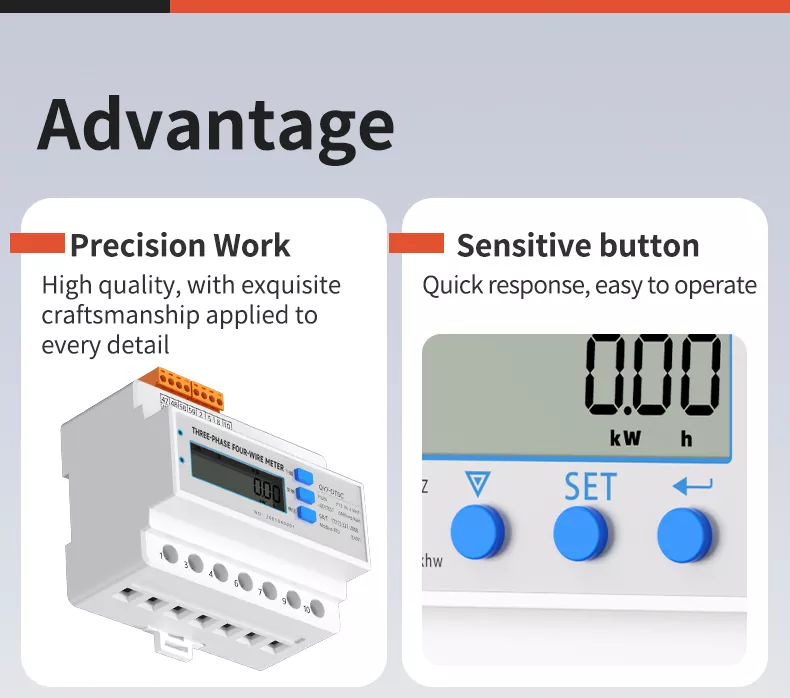

3. أزرار الإعداد: حساسة وسريعة الاستجابة، وسهلة التشغيل، وتدعم إعداد المعلمات والاستعلام عن البيانات.

4. غلاف مقاوم للهب: بلاستيك هندسي عالي القوة، مضاد للشيخوخة، مقاوم للتآكل، يوفر حماية موثوقة للسلامة.

5. فتحة التثبيت: تصميم السكك الحديدية القياسي DIN35mm، متوافق مع خزانات التوزيع المختلفة، سهل التركيب السريع.

6. مشبك التثبيت: قوي ومستقر، مما يضمن تثبيت العداد بشكل آمن على سكة التوجيه، وليس من السهل أن يرتخي تحت الاهتزاز.

قياس عالي الدقة وأداء مستقر

يعتمد جهاز القياس الخاص بنا على دوائر متكاملة متقدمة وتكنولوجيا رقاقة SMT، مع دقة قياس بمستوى 0.5، والتي يمكنها قياس الجهد والتيار والطاقة والطاقة والمعلمات الكهربائية الأخرى بدقة. يضمن قلب النفاذية العالية وتقنية اللف الدقيقة فقدانًا منخفضًا للطاقة وقدرة قوية على مقاومة التداخل. يمكنه الحفاظ على مخرجات بيانات مستقرة حتى في البيئات الكهرومغناطيسية المعقدة، مما يلبي متطلبات القياس والقياس الصناعية بشكل كامل. الغلاف قوي ومقاوم للصدمات، مع معالجة سطحية دقيقة، ناعم وخالي من الاختباء، مما يوفر مظهرًا جميلاً وأنيقًا.

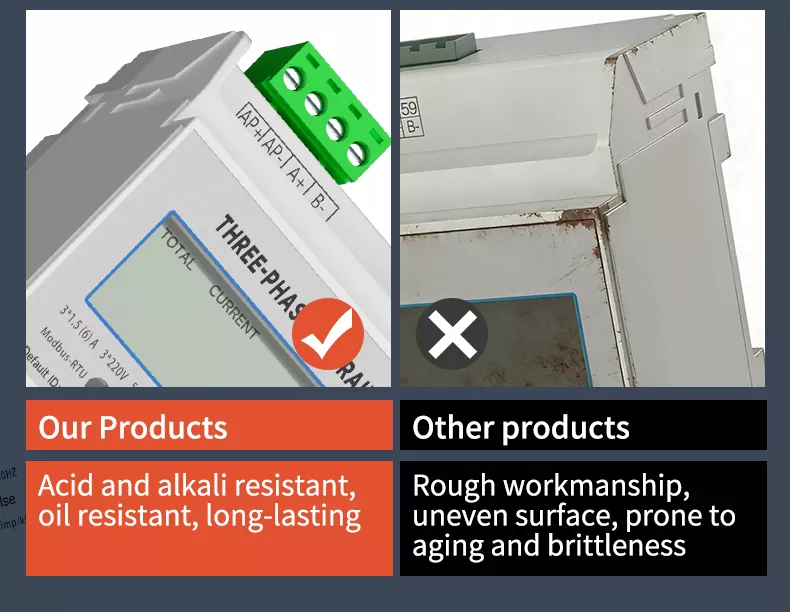

منتجاتنا مقابل. منتجات أخرى

الميزة الأساسية

دقة عالية: دقة قياس 0.5 مستوى، مما يضمن قياس دقيق للطاقة ومراقبة البيانات.

غلاف مقاوم للاشتعال: مادة ABS عالية القوة، تمنع بشكل فعال الحرائق الناجمة عن الدوائر القصيرة والأحمال الزائدة.

تركيب سهل: تركيب قضيب قياسي DIN35 مم، أسلاك بسيطة "من الأعلى إلى الأسفل إلى الخارج"، نشر سريع.

توافق قوي: يدعم كلاً من الاتصال المباشر والمحول، متوافق مع أنظمة الأسلاك ثلاثية الطور وأربعة أسلاك.

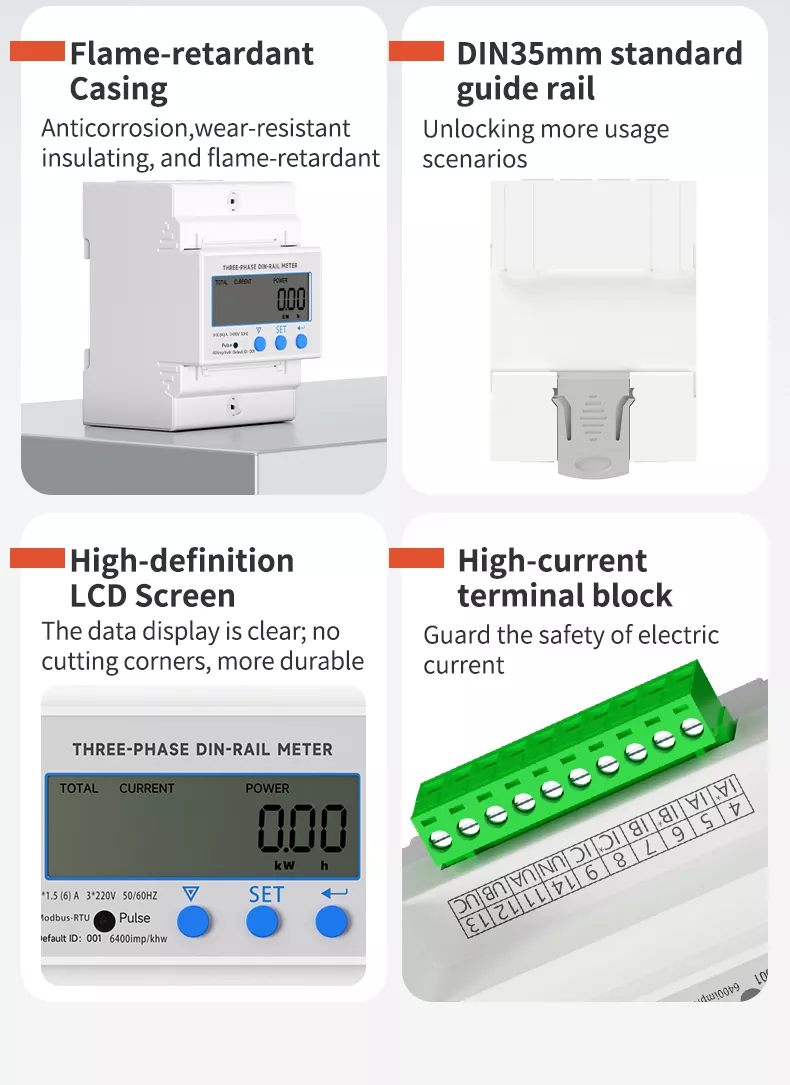

أربع نقاط بيع أساسية

• الغلاف المقاوم للهب: مضاد للتآكل، ومقاوم للتآكل، وعازل، ومثبط للهب، مما يضمن الاستخدام الآمن على المدى الطويل.

• حاجز التوجيه القياسي DIN35MM: فتح المزيد من سيناريوهات الاستخدام، المتوافقة مع خزانات التوزيع المختلفة والمعدات الكهربائية.

• شاشة LCD عالية الوضوح: مجال رؤية كامل بزاوية 178 درجة، وعرض بيانات واضح، ولا توجد نقاط عمياء للقراءة.

• كتلة طرفية للتيار العالي: مصنوعة من النحاس عالي التوصيل، مما يحمي سلامة التيار الكهربائي، مع فقدان منخفض وإخراج سريع.

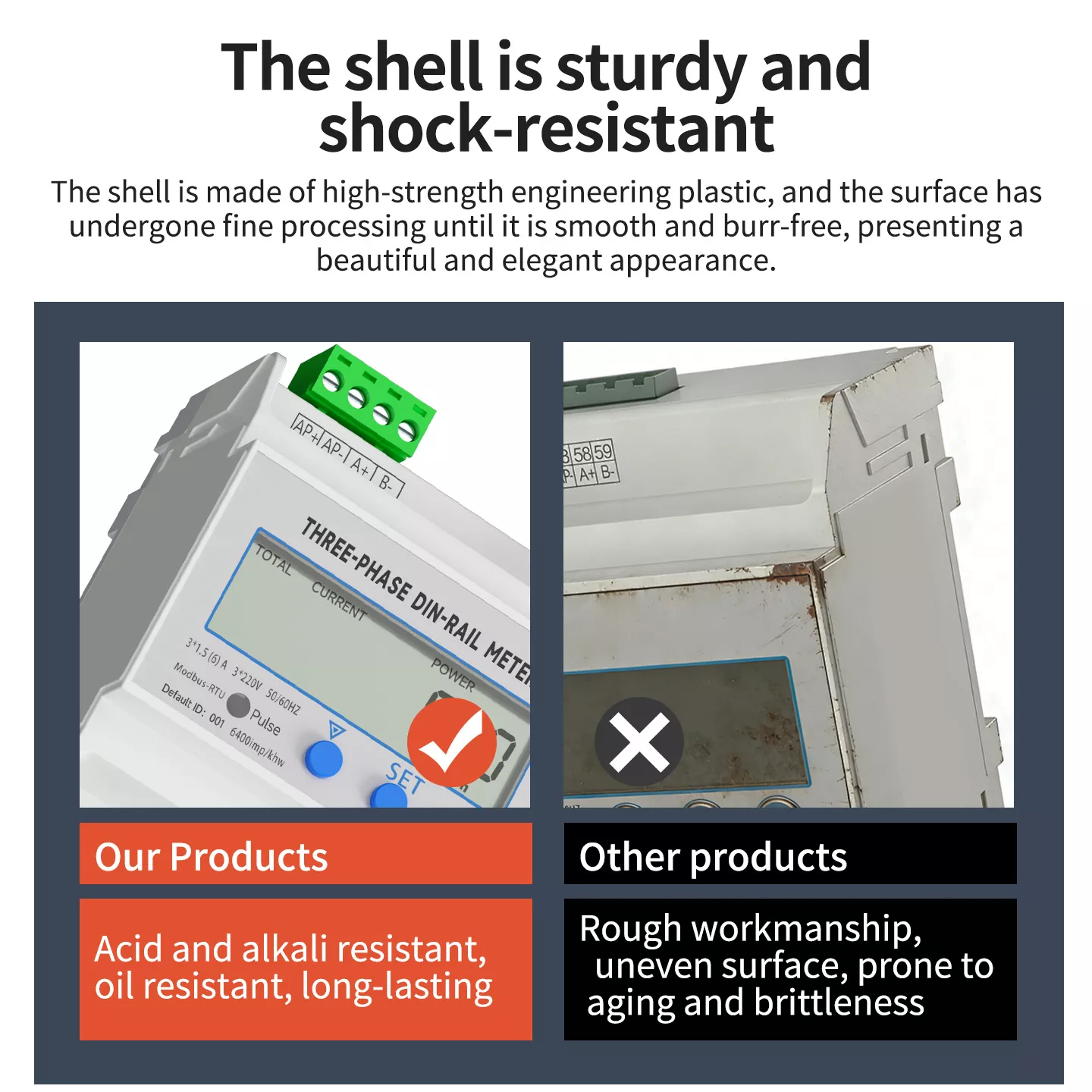

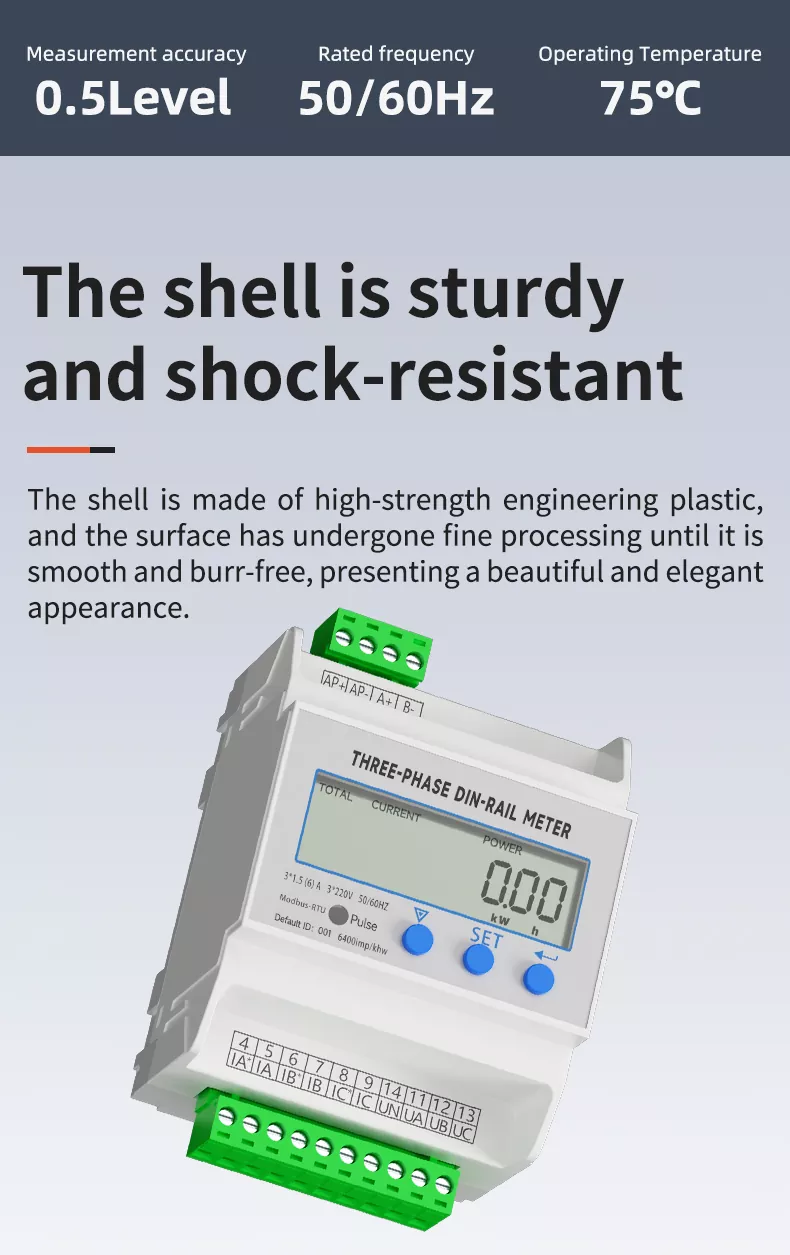

الهيكل متين ومقاوم للصدمات

الغلاف مصنوع من البلاستيك الهندسي عالي القوة، وقد خضع السطح لمعالجة دقيقة حتى يصبح ناعمًا وخاليًا من الاختباء، مما يوفر مظهرًا جميلاً وأنيقًا. يتميز بمقاومة ممتازة للصدمات ومقاومة الضغط، ويمكنه مقاومة الاصطدام اليومي والاهتزاز الميكانيكي، ولن يتشوه أو يتلف. المادة مضادة للتآكل ومضادة للشيخوخة، ومناسبة للاستخدام المستقر على المدى الطويل في مختلف البيئات الصناعية المعقدة، مع نطاق درجة حرارة التشغيل من 20 إلى 70 درجة مئوية (النماذج المحسنة تصل إلى 75 درجة مئوية).

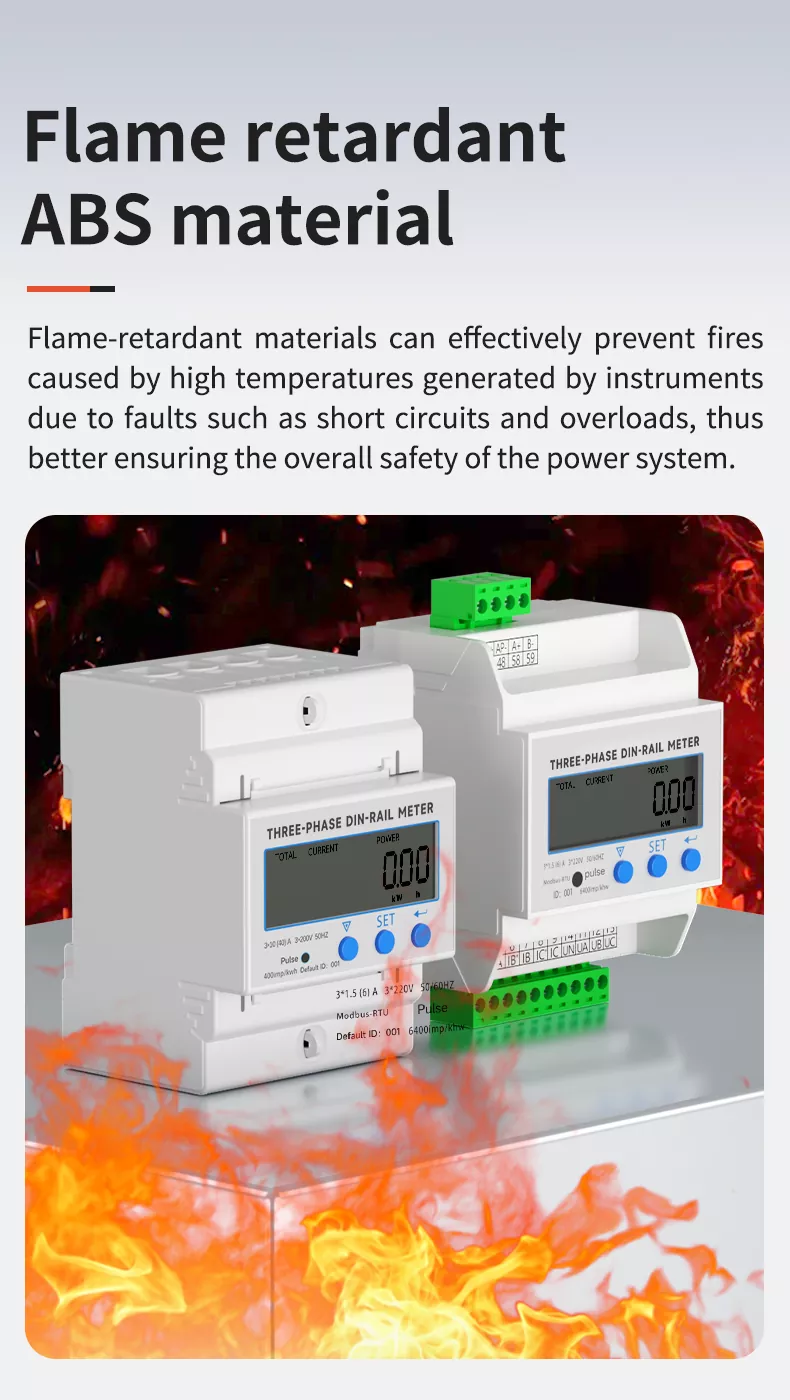

مادة ABS مقاومة للهب

يعتمد الغلاف على بلاستيك هندسي ABS مثبط للهب عالي الأداء مع خصائص مثبطات اللهب والعزل الممتازة. يمكن أن يمنع بشكل فعال الاحتراق ويمنع الحرائق الناجمة عن درجات الحرارة المرتفعة الناتجة عن الأدوات بسبب أخطاء مثل الدوائر القصيرة والأحمال الزائدة، وبالتالي ضمان السلامة العامة لنظام الطاقة بشكل أفضل. المادة أيضًا مقاومة للأحماض والقلويات، ومقاومة للزيت، ومقاومة للشيخوخة، مع عمر خدمة طويل.

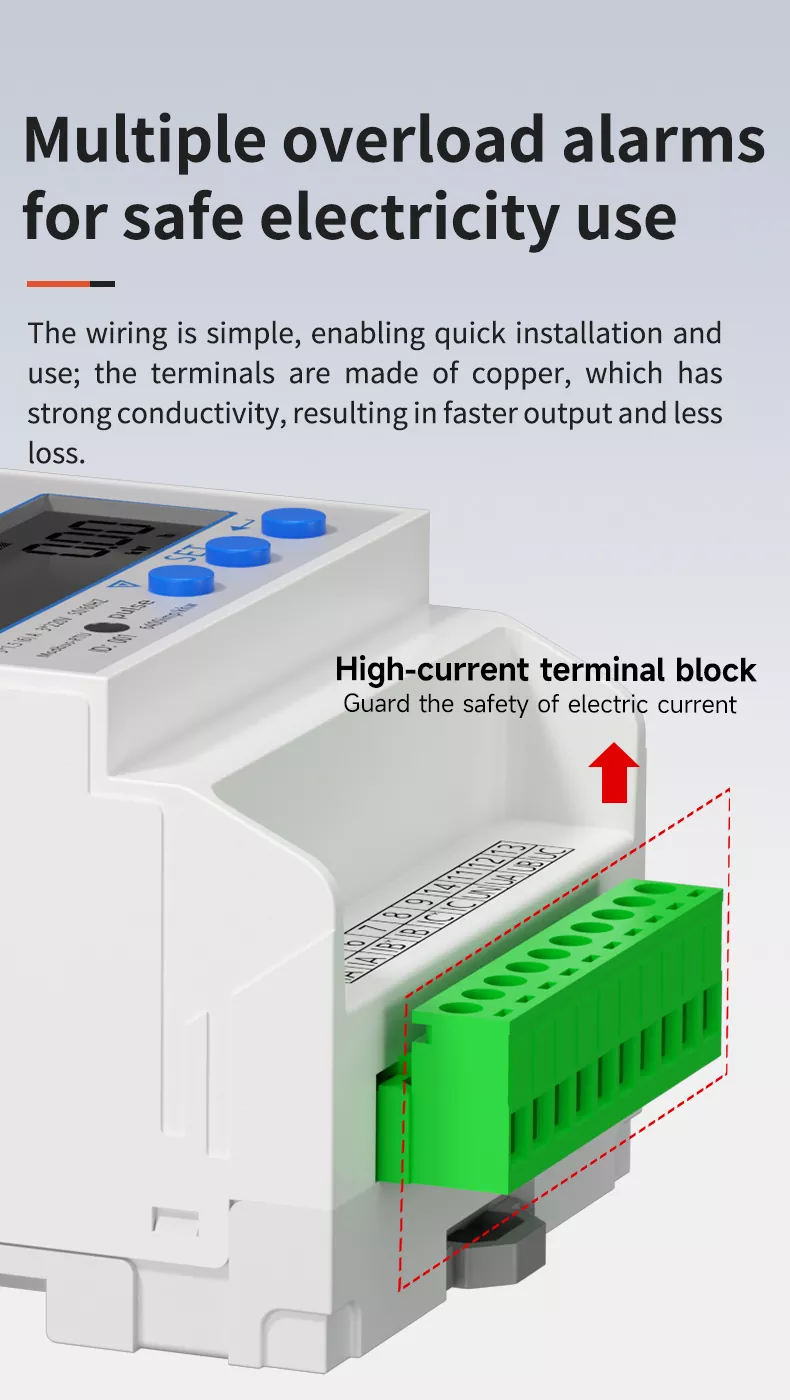

إنذارات متعددة للحمل الزائد للاستخدام الآمن للكهرباء

الأسلاك بسيطة، مما يتيح التركيب والاستخدام السريع؛ المحطات مصنوعة من النحاس، الذي يتمتع بموصلية قوية، مما يؤدي إلى إخراج أسرع وخسارة أقل. تم تجهيز العداد بوظائف إنذار متعددة للحمل الزائد، والتي يمكن أن تطلق إنذارًا في الوقت المناسب عندما يتجاوز التيار أو الطاقة العتبة المحددة، لتذكير المستخدمين باتخاذ التدابير اللازمة لتجنب تلف المعدات وحوادث السلامة الناجمة عن الحمل الزائد، وحماية سلامة استخدام الكهرباء بشكل فعال.

سهل التركيب وتأمين الأسلاك

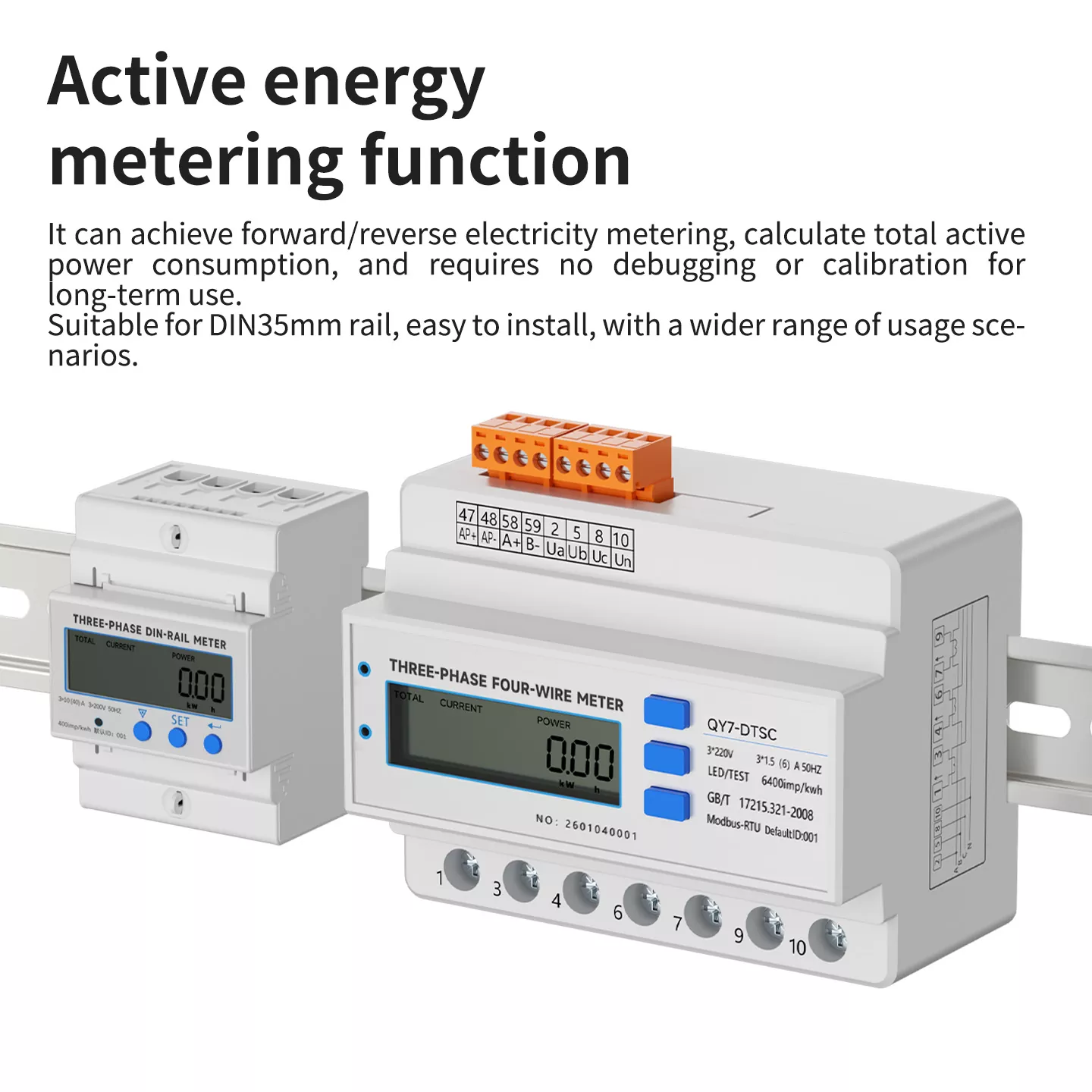

المقياس مناسب لسكة التوجيه القياسية DIN35mm، مع سهولة التركيب والتفكيك، لا حاجة لأدوات معقدة. طريقة الأسلاك "من أعلى إلى أسفل إلى الخارج" واضحة وبديهية، مع علامات طرفية واضحة، والتي يمكن أن تتجنب بشكل فعال الأسلاك الخاطئة. أطراف النحاس ذات التيار العالي ثابتة وموثوقة، وليس من السهل أن تفقد تحت الاهتزاز طويل الأمد، مما يضمن التشغيل الآمن والمستقر. يمكنه تحقيق قياس الكهرباء الأمامي/الخلفي، وحساب إجمالي استهلاك الطاقة النشطة، ولا يتطلب أي تصحيح أو معايرة للاستخدام على المدى الطويل.

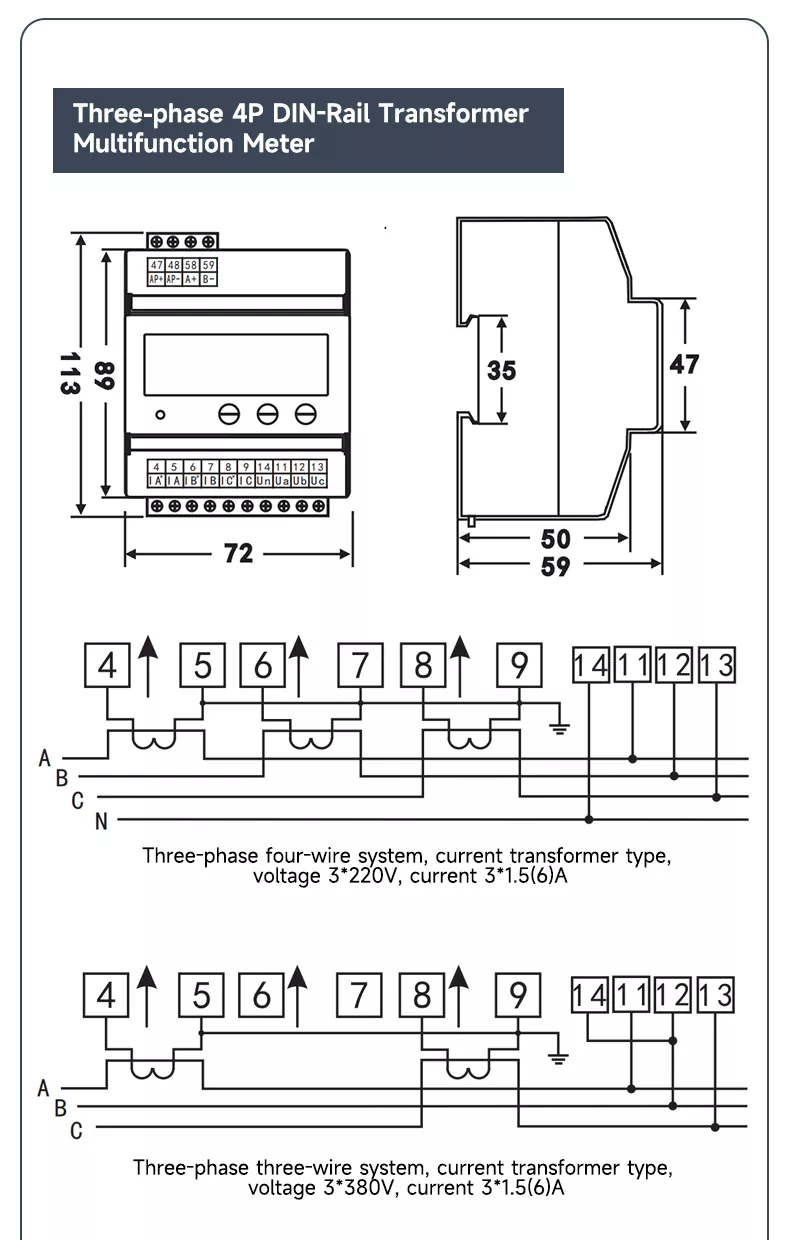

أبعاد المنتج (طراز 4P محدد)

• الأبعاد الإجمالية: 72 ملم (عرض) × 89 ملم (ارتفاع) × 59 ملم (عمق)

• أبعاد التركيب: متوافقة مع سكة ​​التوجيه القياسية DIN35mm

• تخطيط المحطة الطرفية: 13 محطة لإدخال التيار/الجهد والاتصالات

• الأبعاد البديلة للنوع المباشر 4P: 72 مم (عرض) × 66 مم (ارتفاع) × 65 مم (عمق)

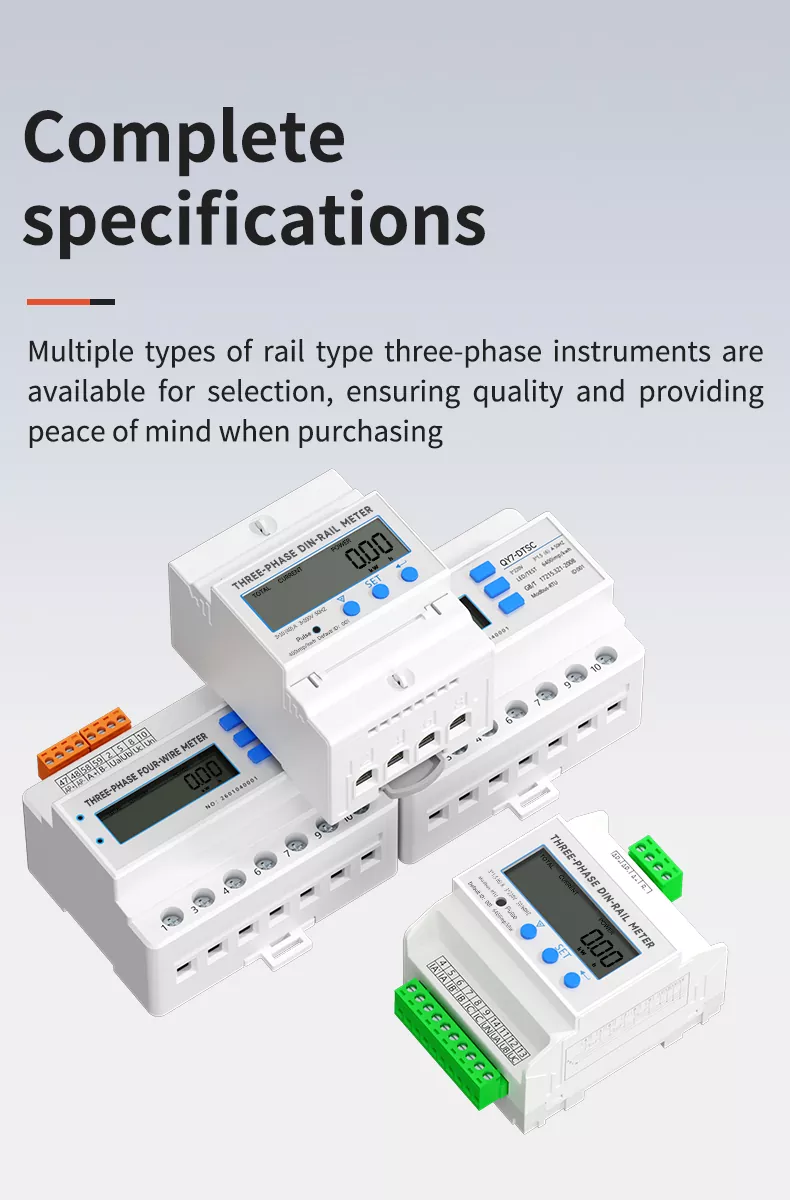

مواصفات كاملة

نحن نقدم مجموعة كاملة من نماذج عدادات السكك الحديدية DIN ثلاثية الطور، بما في ذلك النوع المباشر ونوع المحول، 4P ومواصفات أخرى، لتلبية احتياجات ظروف العمل المختلفة. يدعم المنتج مواصفات الجهد والتيار المتعددة، وهو متوافق مع أنظمة الأسلاك ثلاثية الطور وأربعة أسلاك، ويمكن استخدامه على نطاق واسع في مراقبة الطاقة وقياس الطاقة والأتمتة الصناعية والسيناريوهات الأخرى. نماذج كاملة وجودة موثوقة توفر راحة البال عند الشراء.

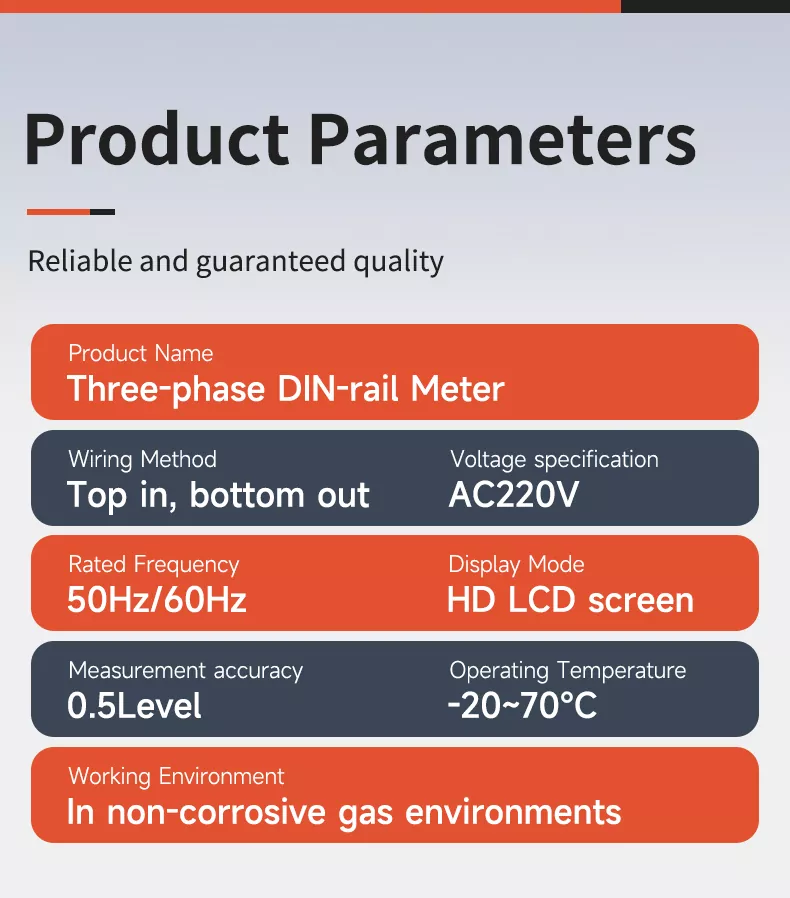

معلمات المنتج

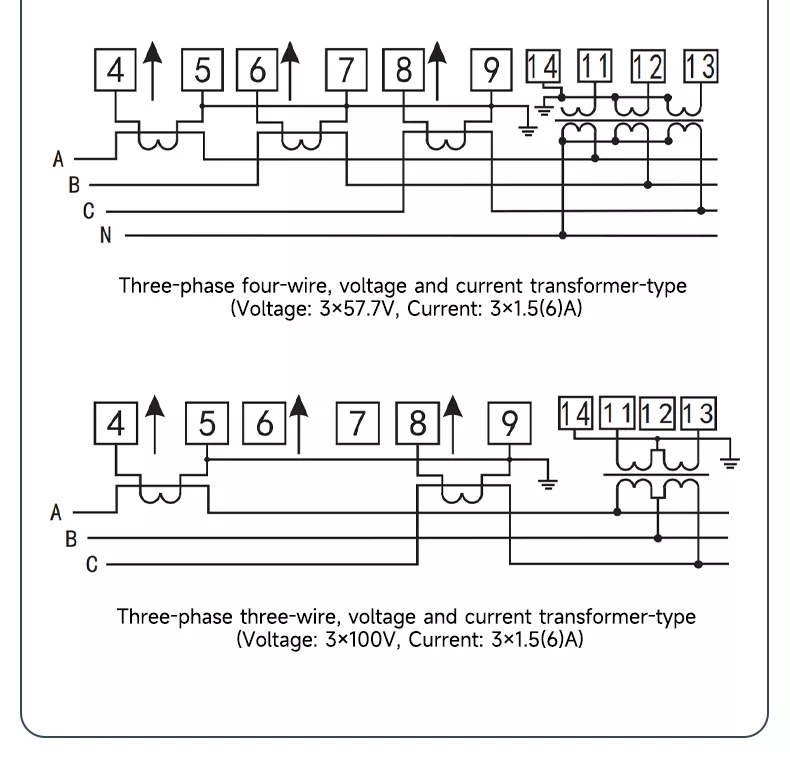

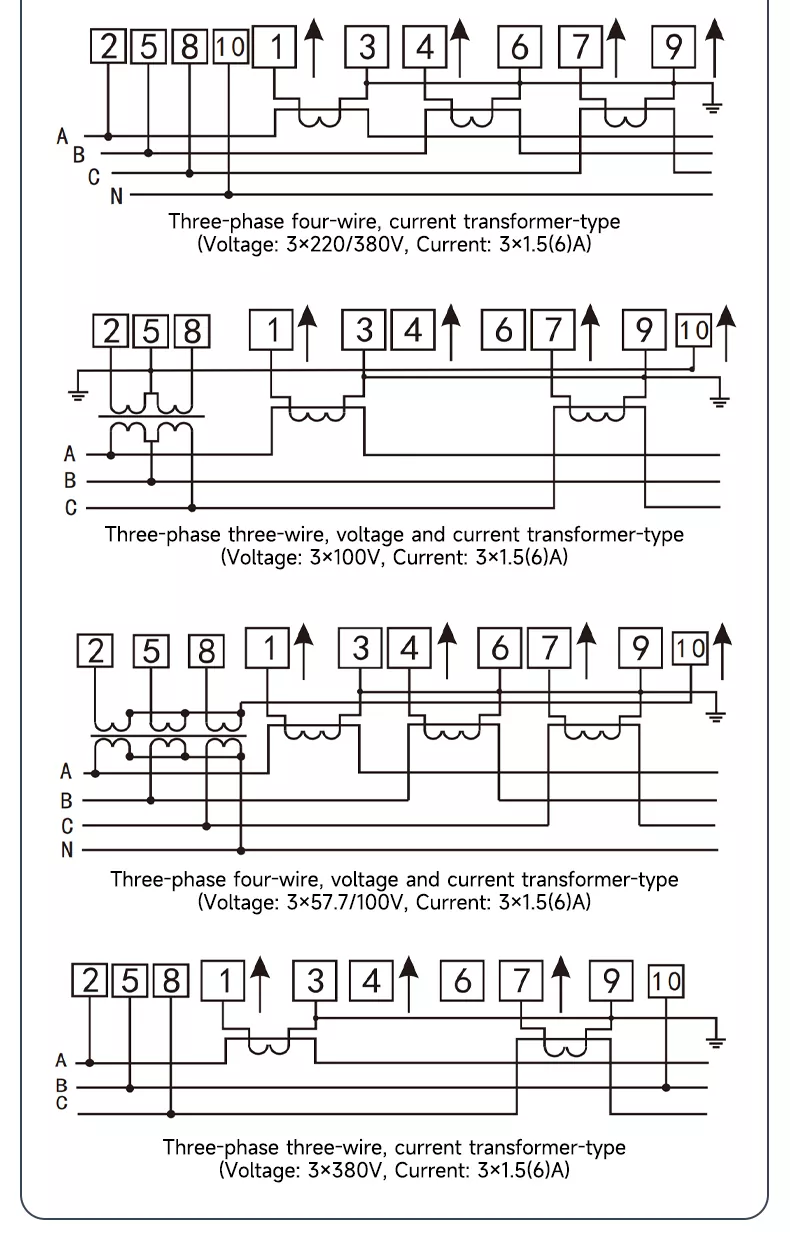

مخطط الأسلاك (نموذج 4P محدد)

محول نوع الأسلاك

نظام أسلاك ثلاثي الطور: الجهد 3×220 فولت، التيار 3×1.5(6) أمبير

نظام ثلاثي الطور ثلاثي الأسلاك: الجهد 3 × 380 فولت، التيار 3 × 1.5 (6) أمبير

ثلاث مراحل أربع أسلاك (الجهد والمحول الحالي): الجهد 3 × 57.7 فولت، التيار 3 × 1.5 (6) أ

ثلاث مراحل ثلاثة أسلاك (الجهد ومحول التيار): الجهد 3 × 100 فولت، التيار 3 × 1.5 (6) أ

الأسلاك من النوع المباشر (كمرجع)

• ثلاث مراحل من أربع أسلاك من النوع المباشر: الجهد 3×220/380 فولت، التيار ≥3×5(20) أمبير

• ثلاث مراحل من النوع المباشر للأسلاك: الجهد 3×380 فولت، التيار ≥3×5(20) أمبير

علامات طرفية واضحة وأسلاك موحدة تجعل التثبيت أكثر أمانًا وكفاءة.

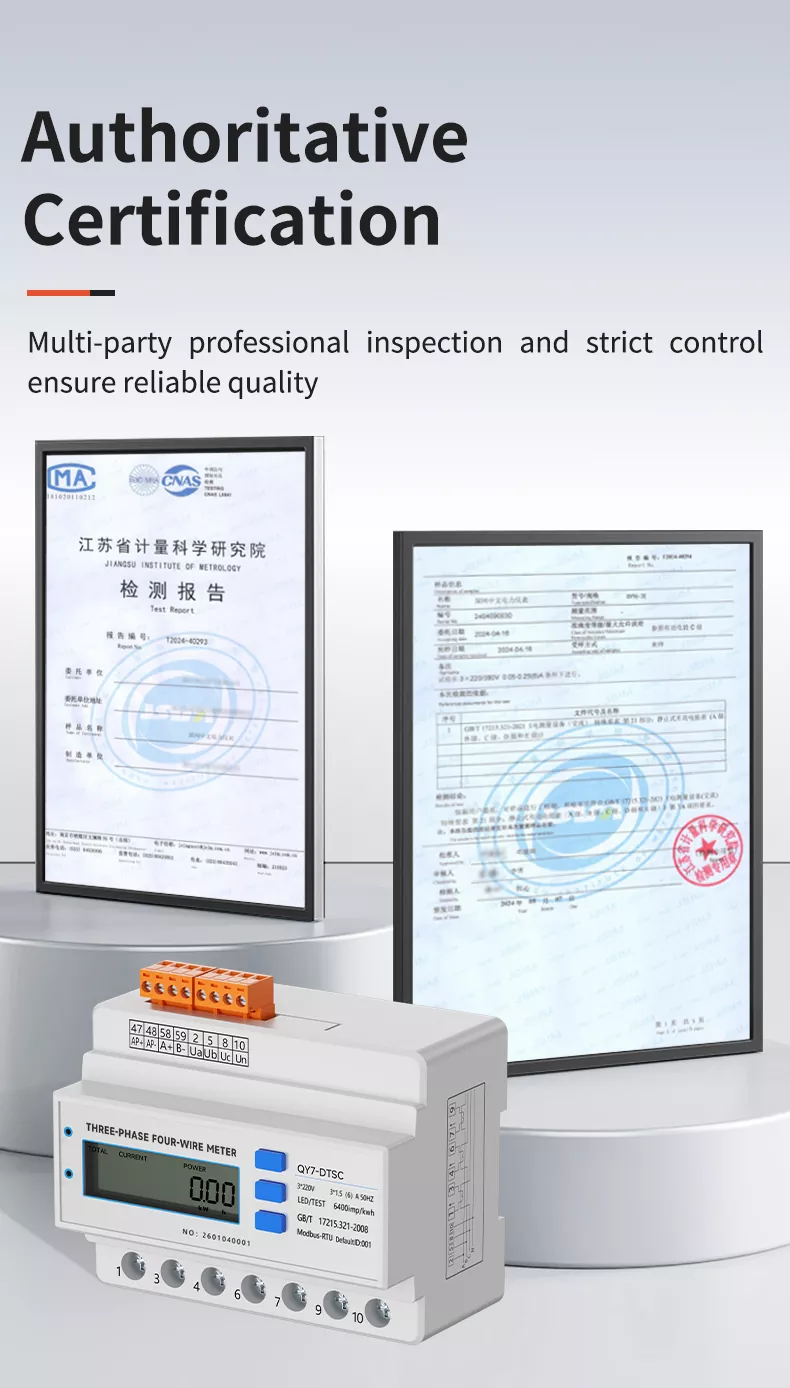

شهادة رسمية

لقد اجتاز جهاز قياس السكك الحديدية DIN ذو الثلاث مراحل الاختبارات المعملية الاحترافية والشهادات، بما يتماشى مع معايير الصناعة الوطنية والدولية. تطبق عملية الإنتاج بأكملها رقابة صارمة على الجودة، بما في ذلك معايرة الدقة واختبار الجهد الكهربي واختبار التقادم والروابط الأخرى، مما يضمن الدقة والسلامة والاستقرار لكل منتج. توفر الشهادة الموثوقة ضمانًا قويًا للمشتريات بالجملة للعملاء العالميين والتعاون طويل الأمد.

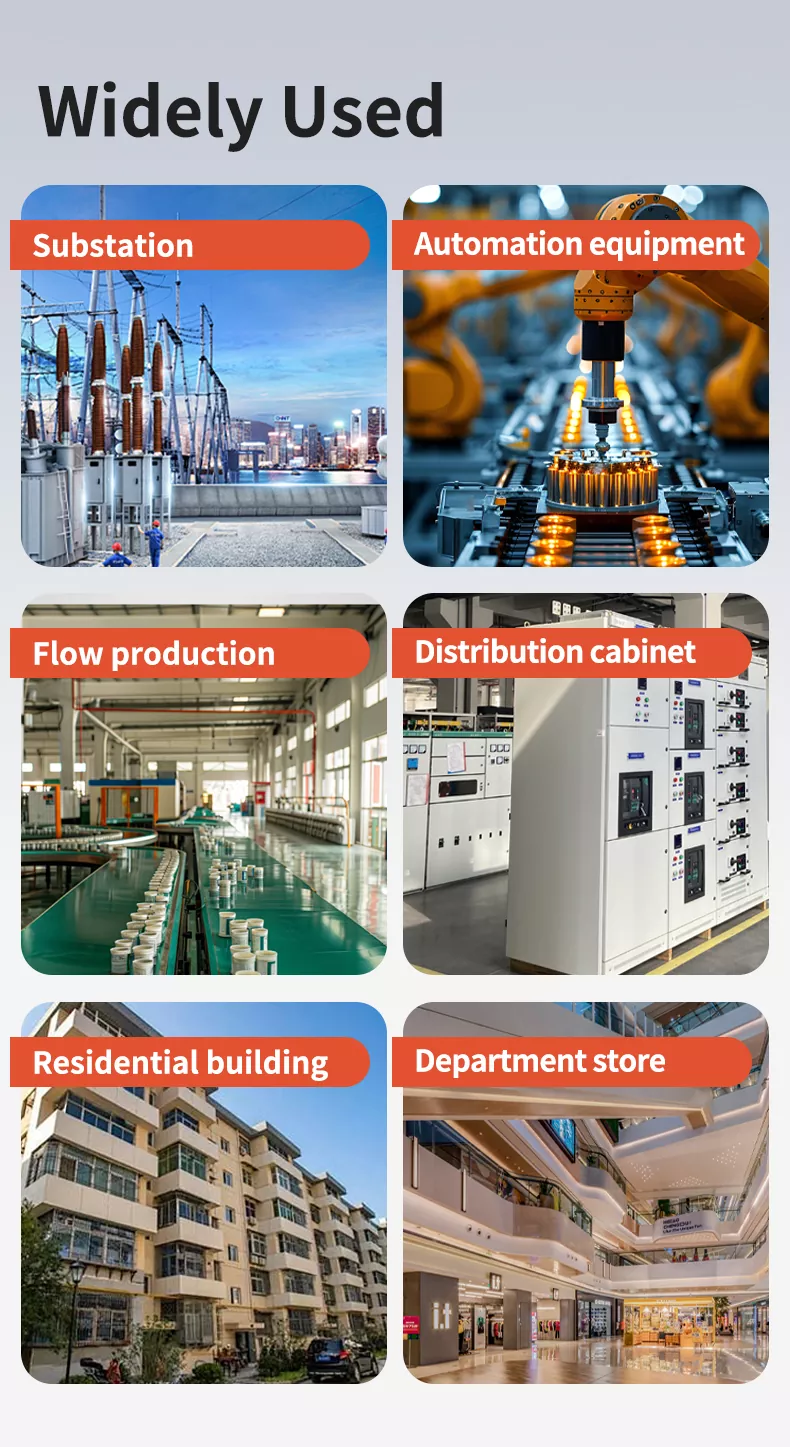

تستخدم على نطاق واسع

يتم استخدام مقياس السكك الحديدية ثلاثي الطور 4P DIN الخاص بنا على نطاق واسع في:

• المحطة الفرعية: مراقبة الطاقة وإدارة الطاقة

• معدات التشغيل الآلي: التحكم في العمليات الصناعية وقياس الطاقة

• تدفق الإنتاج: رصد استهلاك الطاقة في المصنع وإحصائياته

• خزانة التوزيع: مراقبة وحماية معلمات نظام توزيع الطاقة

• المباني السكنية: قياس الطاقة الذكية وإدارة الطاقة المنزلية

• متجر متعدد الأقسام: إحصاءات وتحليل استهلاك الطاقة في المباني التجارية

الأسئلة الشائعة (6 عناصر)

1. ما هي الوظيفة الرئيسية لهذا المنتج؟

يتم استخدامه بشكل أساسي للمراقبة الشاملة للمعلمات الكهربائية (الجهد والتيار والطاقة والطاقة وما إلى ذلك) وقياس الطاقة والإنذار غير الطبيعي وتحميل الاتصالات في أنظمة الطاقة ثلاثية الطور، وهو مناسب للأتمتة الصناعية وسيناريوهات توزيع الطاقة وإدارة الطاقة.

2. ما هو مستوى الدقة؟

إنها تعتمد دقة عالية بمستوى 0.5، والتي تتوافق مع القياسات الصناعية ومعايير القياس القانونية، مما يضمن الحصول على البيانات الدقيقة وقياس الطاقة.

3. ما هي طرق الأسلاك التي تدعمها؟

وهو يدعم كلاً من الاتصال المباشر (للتيار المنخفض) وتوصيل المحولات (للتيار/الجهد العالي)، وهو متوافق مع أنظمة الأسلاك ثلاثية الطور وأربعة أسلاك، مع خيارات الأسلاك المرنة.

4. ما هي زاوية الرؤية لشاشة LCD؟

تتميز الشاشة بمجال رؤية كامل يبلغ 178 درجة، مما يسمح بقراءة بيانات واضحة من أي زاوية، دون وجود نقاط عمياء.

5. هل لديها وظيفة الاتصال؟

نعم، إنه يدعم بروتوكول الاتصالات Modbus RTU، والذي يمكنه تحقيق تحميل البيانات والمراقبة عن بعد، وهو مناسب لأنظمة إدارة الطاقة الذكية.

6. ما هو نطاق درجة حرارة التشغيل؟

تتراوح درجة حرارة التشغيل القياسية بين 20 و70 درجة مئوية، ويمكن للنماذج المحسنة تحمل ما يصل إلى 75 درجة مئوية، وهي مناسبة لمختلف البيئات الصناعية.
