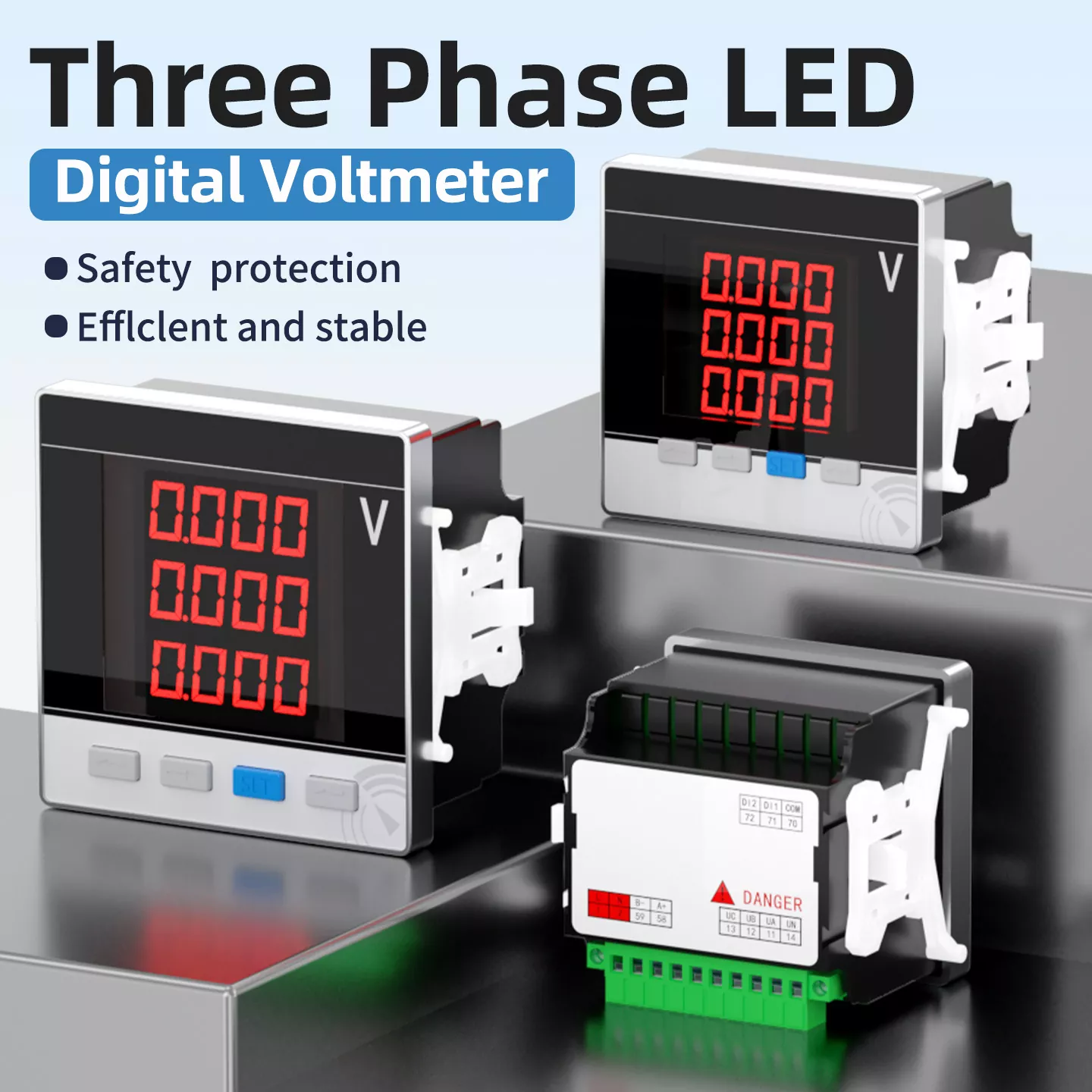

جهاز قياس الفولتميتر الرقمي ثلاثي الطور LED

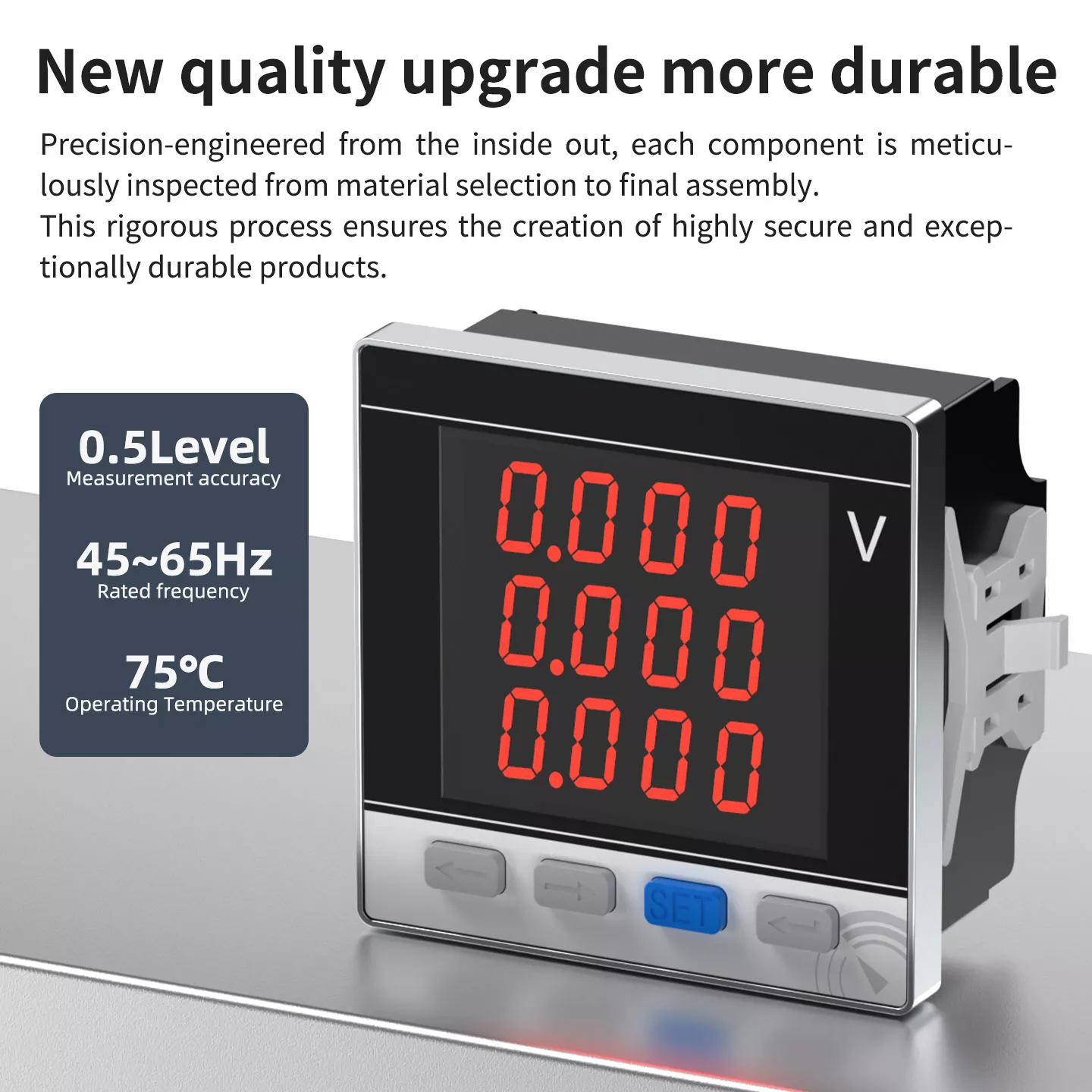

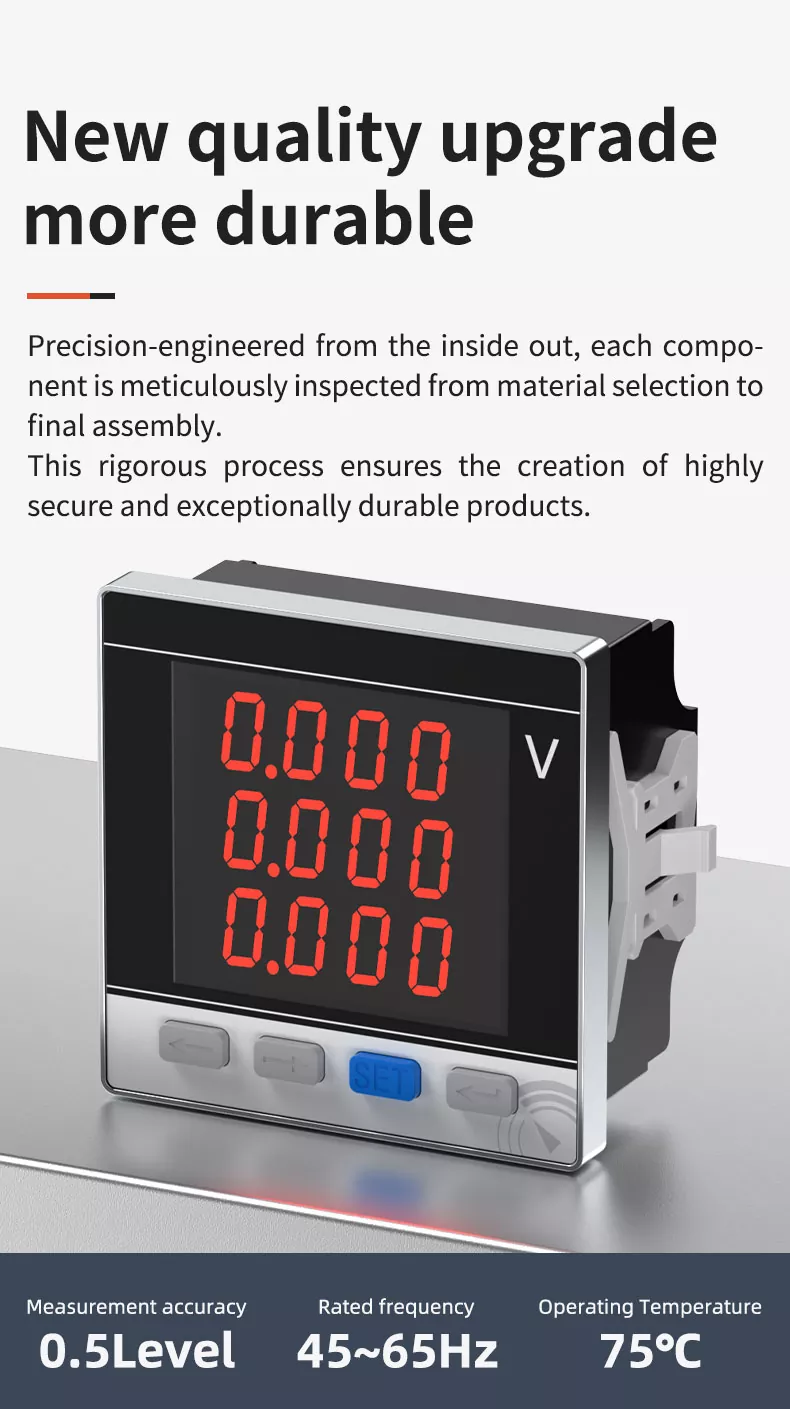

ترقية جديدة للجودة وأكثر متانة

لقد خضع مقياس الفولتميتر ثلاثي الطور الخاص بنا لترقية الجودة الكاملة. تم تصميمه بدقة من الداخل إلى الخارج، حيث يتم فحص كل مكون بدقة بدءًا من اختيار المواد وحتى التجميع النهائي. نحن نستخدم رقائق مستوردة عالية الجودة وتكنولوجيا اللحام المتكاملة لضمان المعالجة الأساسية السريعة والأداء المستقر. الغلاف مصنوع من مادة ABS مثبطة للهب عالية القوة، وهي مقاومة للأحماض والقلويات، ومقاومة للزيت، ومضادة للشيخوخة ومضادة للصدمات. يخضع كل منتج لاختبار التقادم الصارم، ومعايرة الدقة واختبار تحمل الجهد قبل مغادرة المصنع، مما يضمن أداءً آمنًا للغاية ومتينًا بشكل استثنائي.

• دقة القياس: مستوى 0.5

• التردد المقدر: 45 ~ 65 هرتز

• درجة حرارة التشغيل: تصل إلى 75 درجة مئوية

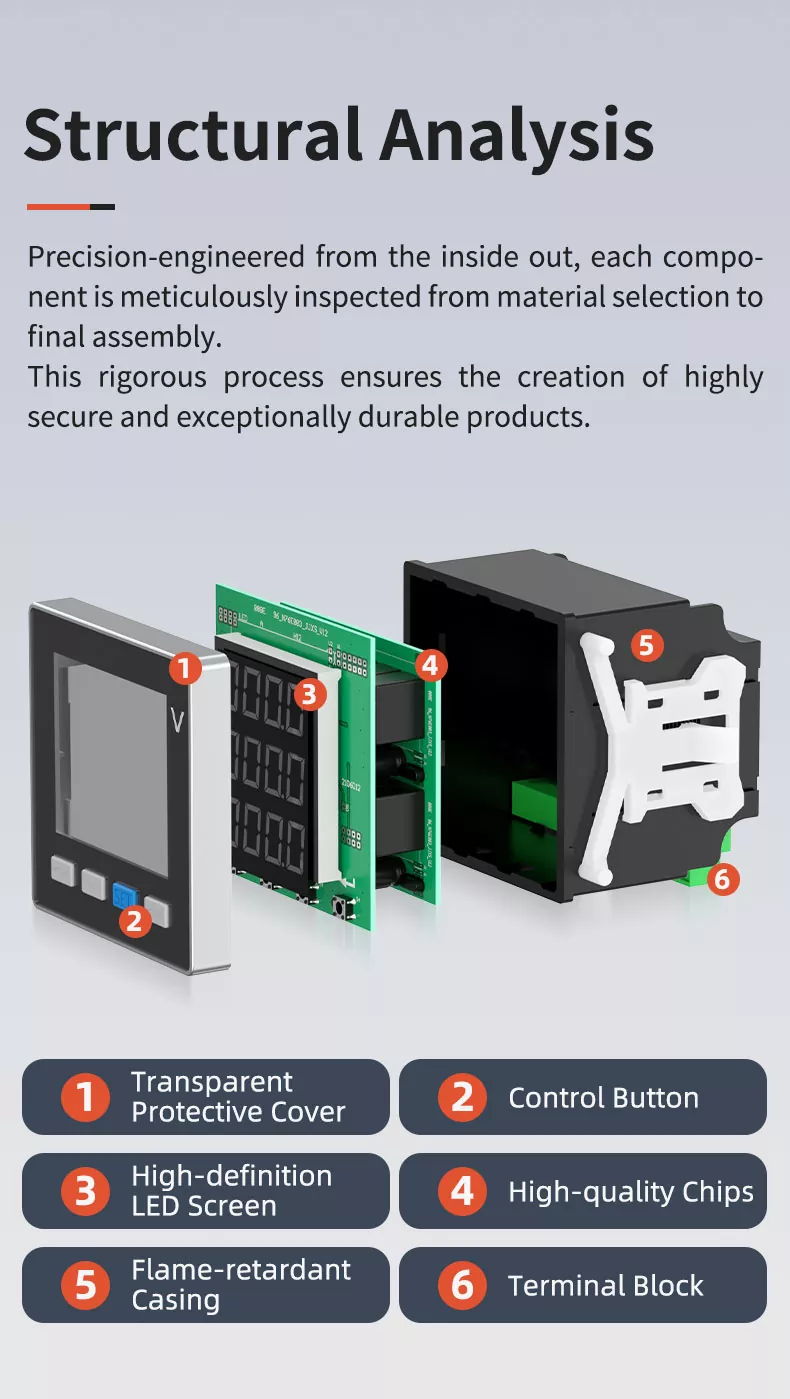

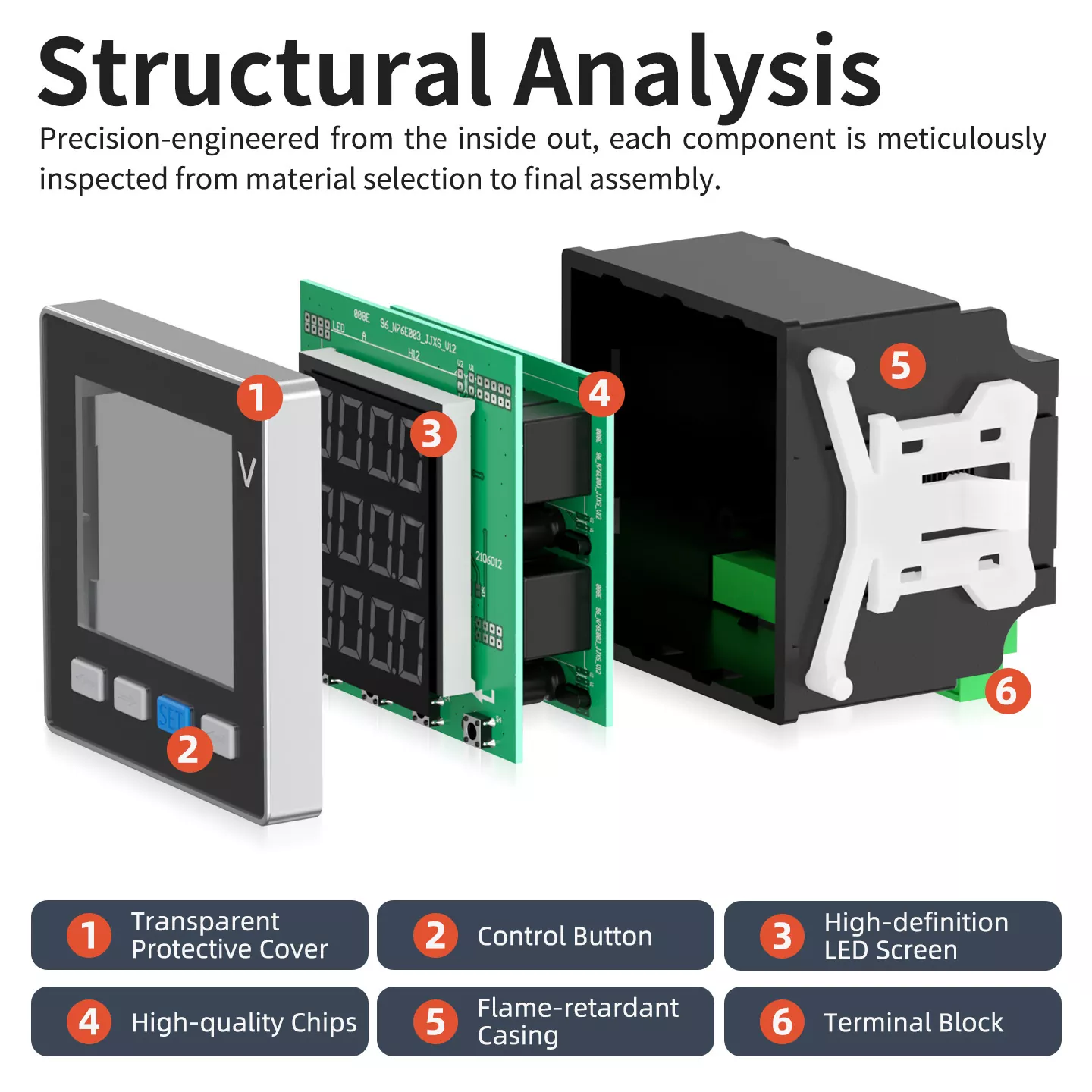

التحليل الهيكلي

يعتمد الفولتميتر على هيكل مدمج وعلمي، بما في ذلك 6 مكونات أساسية:

1. غطاء حماية شفاف: يحمي الشاشة من الخدوش والغبار، مما يضمن عرضًا واضحًا على المدى الطويل.

2. زر التحكم: حساس وسريع الاستجابة، ويدعم إعداد المعلمات، واستعلام البيانات، وتبديل الوضع.

3. شاشة LED عالية الوضوح: شاشة عرض كبيرة الحجم ذات قدرة قوية على مقاومة التداخل، مما يجعل البيانات واضحة في لمحة.

4. رقائق عالية الجودة: رقائق مستوردة مع لحام متكامل، مما يضمن دقة قياس بمستوى 0.5 وأداء مستقر.

5. غلاف مقاوم للهب: بلاستيك هندسي عالي القوة، مضاد للشيخوخة، مقاوم للتآكل، يوفر حماية موثوقة للسلامة.

6. الكتلة الطرفية: أطراف نحاسية عالية الجودة مع سطح اتصال أقرب ومقاومة أعلى للتآكل، مما يضمن توصيل الأسلاك بشكل آمن.

المزايا الأساسية

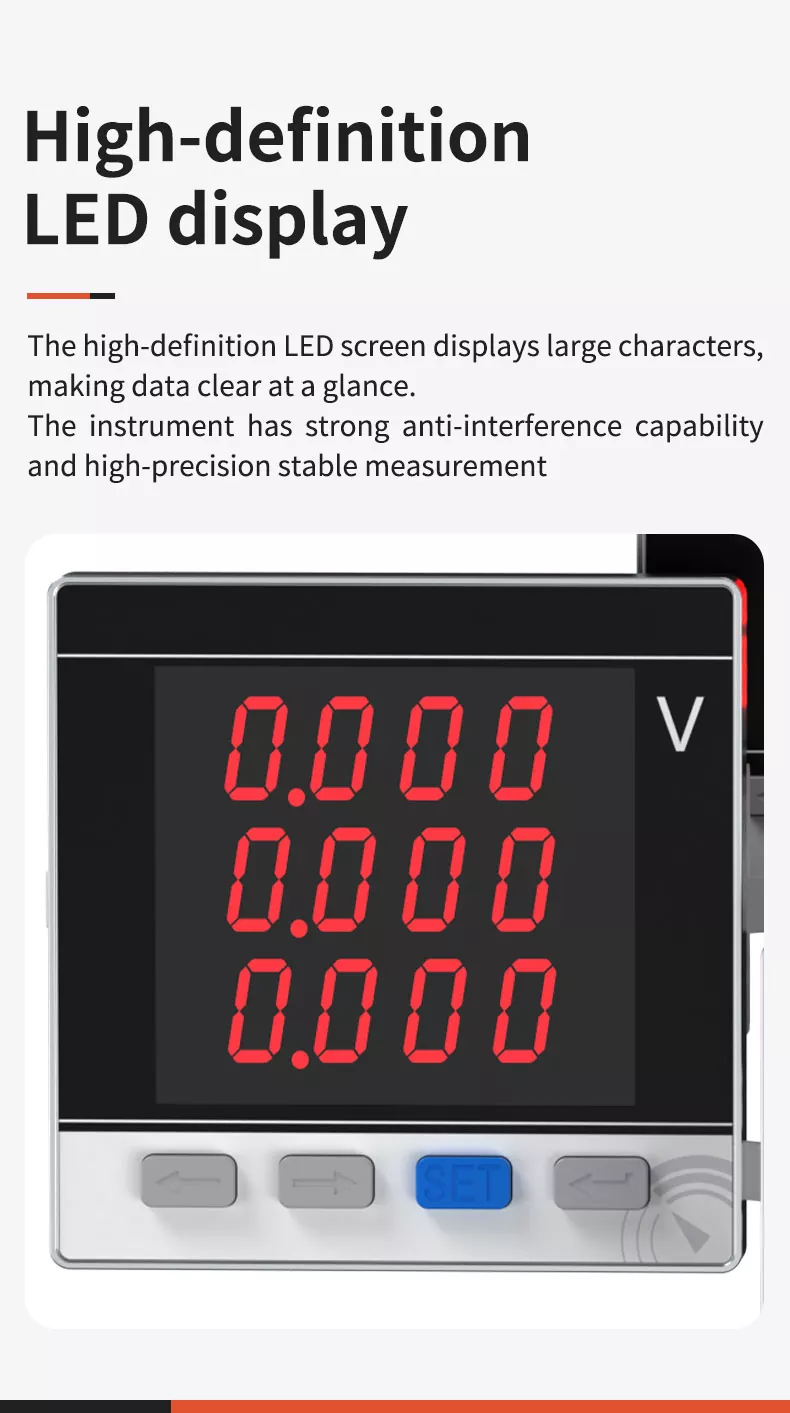

1. شاشة LED عالية الوضوح

تم تجهيز المنتج بشاشة رقمية LED عالية السطوع، والتي تتميز بخصائص الوضوح العالي والتباين العالي وزاوية العرض الواسعة. عرض البيانات واضح في لمحة، حتى في البيئات الخافتة، يمكن قراءتها بسهولة. تتمتع الشاشة بأداء مستقر، بدون وميض أو ضبابية، ويمكنها الحفاظ على حالة عمل جيدة لفترة طويلة، مما يوفر تجربة مراقبة جهد مريحة وبديهية للمستخدمين. يتمتع الجهاز بقدرة قوية على مقاومة التداخل وقياس مستقر عالي الدقة.

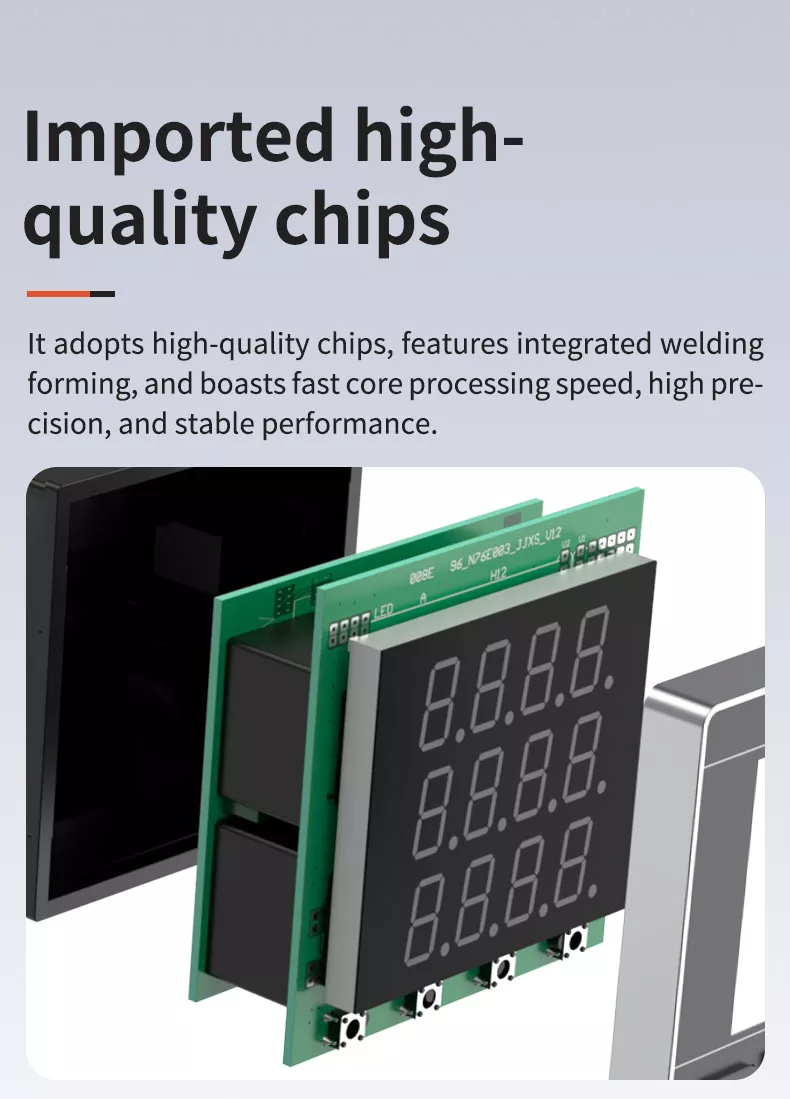

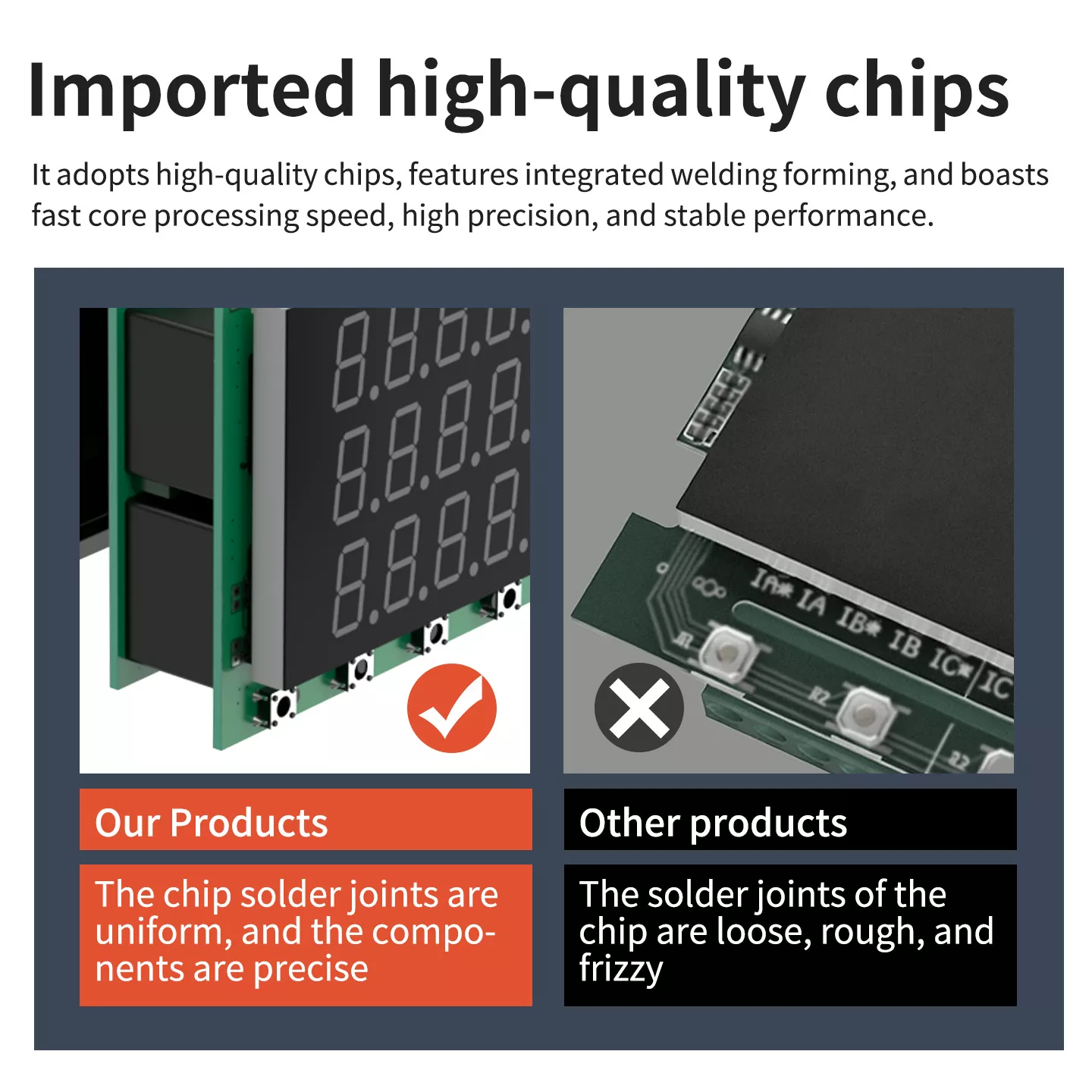

2.رقائق مستوردة عالية الجودة

إنها تعتمد رقائق مستوردة عالية الجودة، وتتميز بتشكيل اللحام المتكامل، وتتميز بسرعة المعالجة الأساسية السريعة، والدقة العالية، والأداء المستقر. وصلات لحام الرقاقة موحدة، والمكونات دقيقة، مما يضمن التشغيل الموثوق به وعمر الخدمة الطويل.

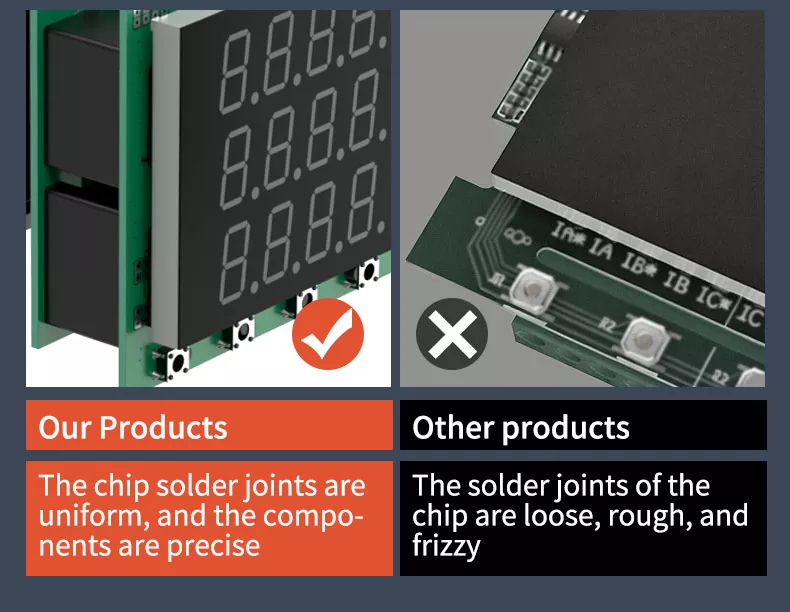

3.منتجاتنا مقابل. منتجات أخرى

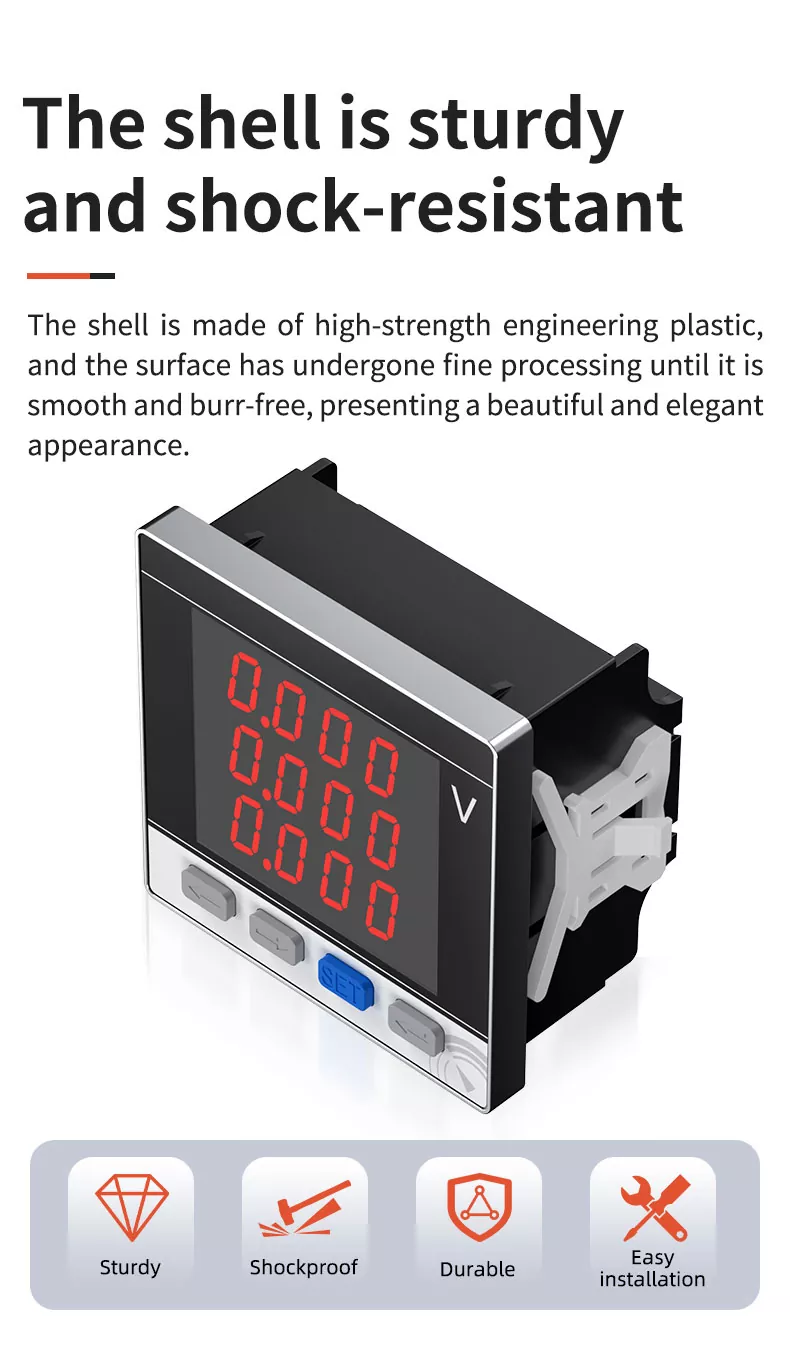

4. غلاف متين ومقاوم للصدمات

الغلاف مصنوع من البلاستيك الهندسي عالي القوة، وقد خضع السطح لمعالجة دقيقة حتى يصبح ناعمًا وخاليًا من الاختباء، مما يوفر مظهرًا جميلاً وأنيقًا. يتميز بمقاومة ممتازة للصدمات ومقاومة الضغط، ويمكنه مقاومة الاصطدام اليومي والاهتزاز الميكانيكي، ولن يتشوه أو يتلف. المادة مضادة للتآكل ومضادة للشيخوخة، ومناسبة للاستخدام المستقر على المدى الطويل في مختلف البيئات الصناعية المعقدة، مع مزايا التثبيت القوي والمقاوم للصدمات والمتين والسهل.

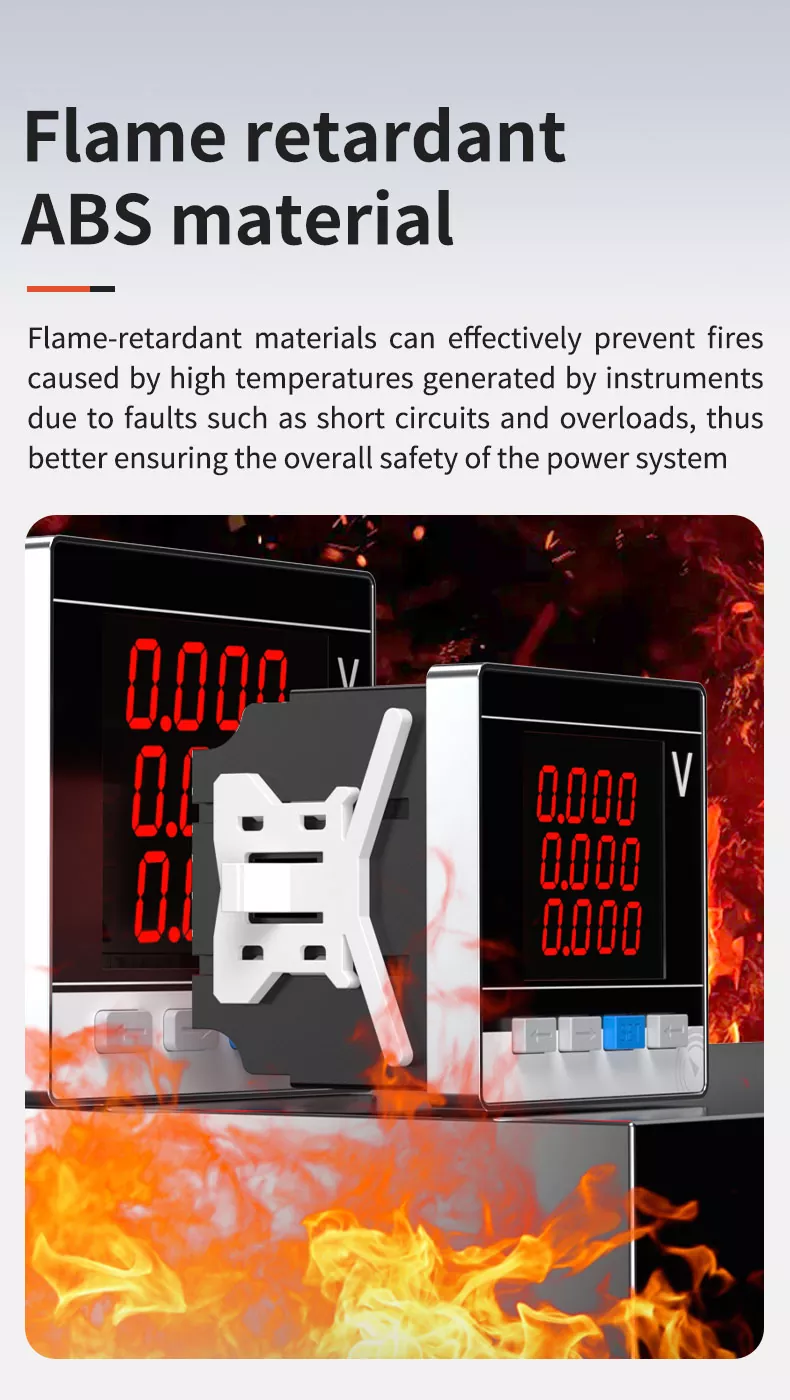

مادة ABS مقاومة للهب

يعتمد الغلاف على بلاستيك هندسي ABS مثبط للهب عالي الأداء مع خصائص مثبطات اللهب والعزل الممتازة. يمكن أن يمنع بشكل فعال الاحتراق ويمنع الحرائق الناجمة عن درجات الحرارة المرتفعة الناتجة عن الأدوات بسبب أخطاء مثل الدوائر القصيرة والأحمال الزائدة، وبالتالي ضمان السلامة العامة لنظام الطاقة بشكل أفضل. المادة أيضًا مقاومة للأحماض والقلويات، ومقاومة للزيت، ومقاومة للشيخوخة، مع عمر خدمة طويل.

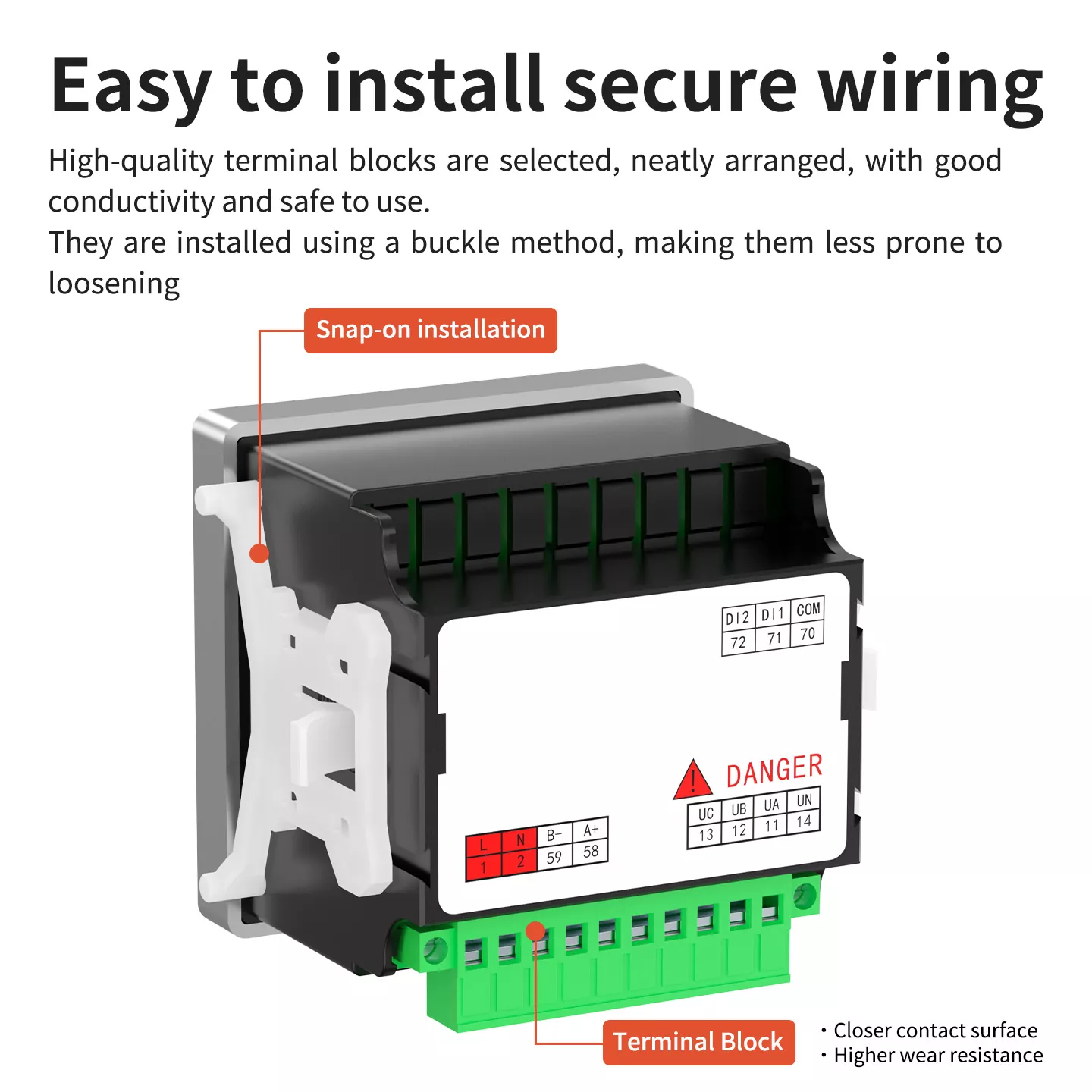

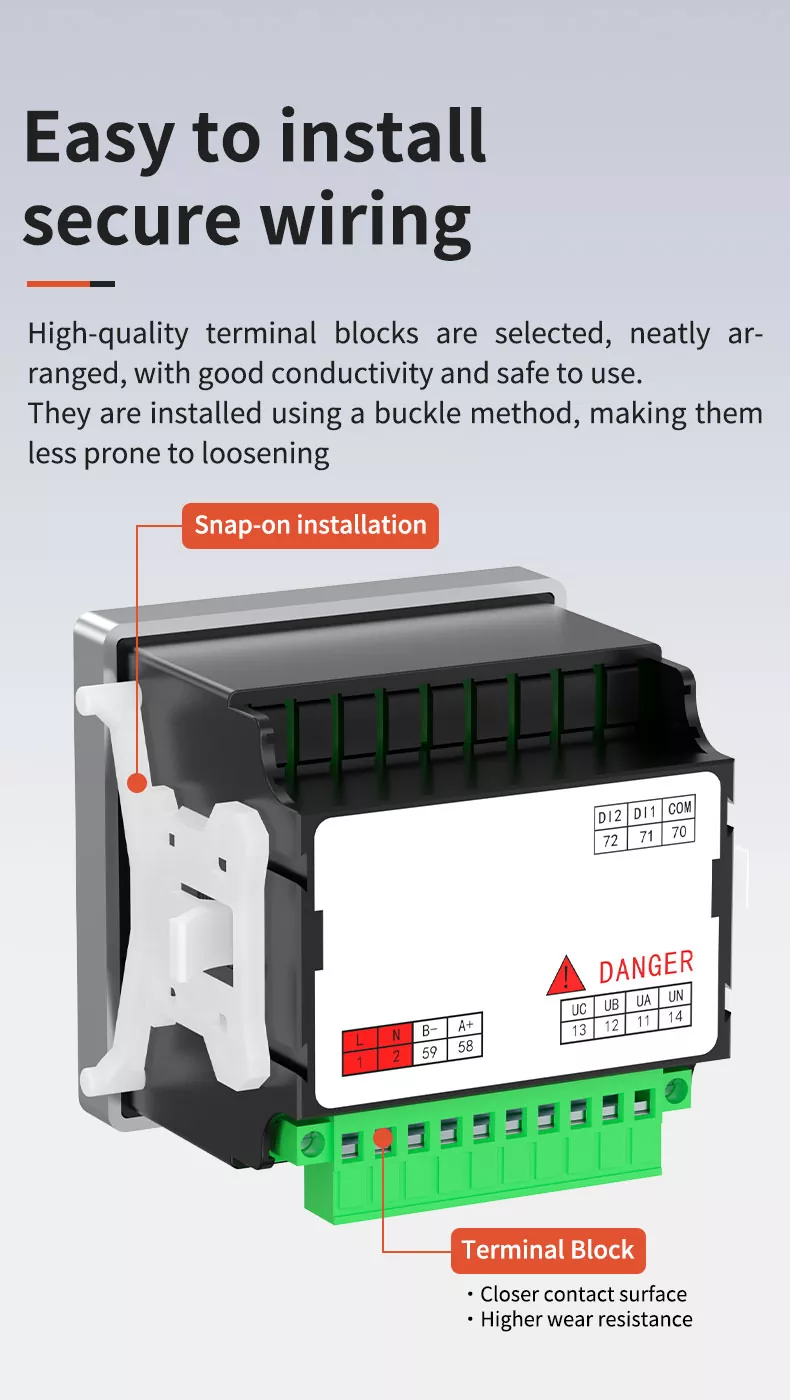

سهل التركيب وتأمين الأسلاك

يتم اختيار الكتل الطرفية عالية الجودة، وترتيبها بدقة، مع موصلية جيدة وآمنة للاستخدام. يتم تثبيتها باستخدام طريقة الإبزيم، مما يجعلها أقل عرضة للارتخاء. تتميز الكتلة الطرفية بسطح تلامس أقرب ومقاومة تآكل أعلى، مما يضمن أسلاك آمنة وموثوقة. يسمح تصميم التثبيت السريع بالتركيب والتفكيك السريع، دون الحاجة إلى أدوات معقدة، وهو مناسب لسيناريوهات تركيب اللوحة المختلفة.

طريقة التثبيت

1. قم بمحاذاة الفولتميتر مع فتحة التثبيت الموجودة على اللوحة من الأمام.

2. أدخل الفولتميتر في فتحة التثبيت حتى يصبح متسقًا مع اللوحة.

3. قم بتثبيت المشبك على المشابك من الخلف لتثبيت الفولتميتر بإحكام على اللوحة.

4. قم بتوصيل الأسلاك وفقًا لمخطط تخطيط المحطة الطرفية وتعليمات الأسلاك.

أبعاد المنتج

نحن نقدم مجموعة كاملة من نماذج الفولتميتر الرقمي LED ثلاثي الطور، بما في ذلك ثلاثة أحجام شائعة:

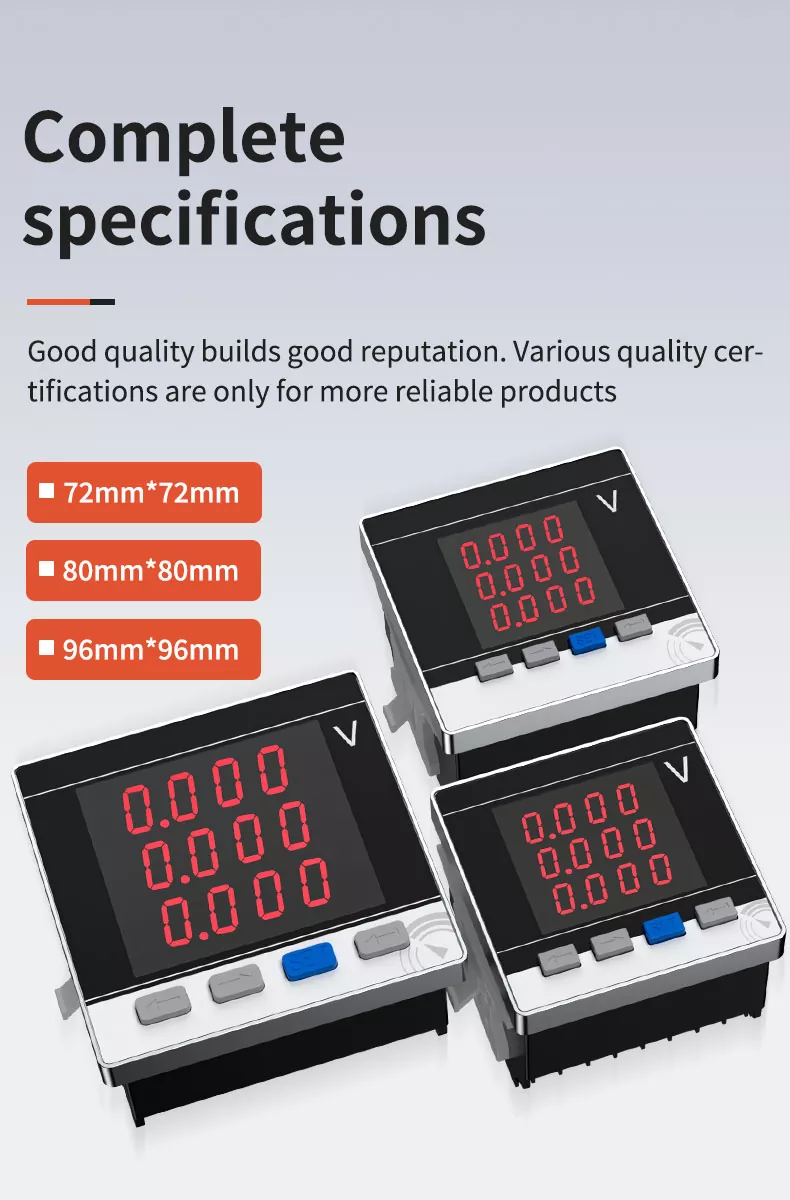

مواصفات كاملة

الجودة الجيدة تبني سمعة طيبة. شهادات الجودة المختلفة مخصصة فقط للمنتجات الأكثر موثوقية. نماذج متعددة للاختيار من بينها:

• 72 مم × 72 مم

• 80 مم × 80 مم

• 96 مم × 96 مم

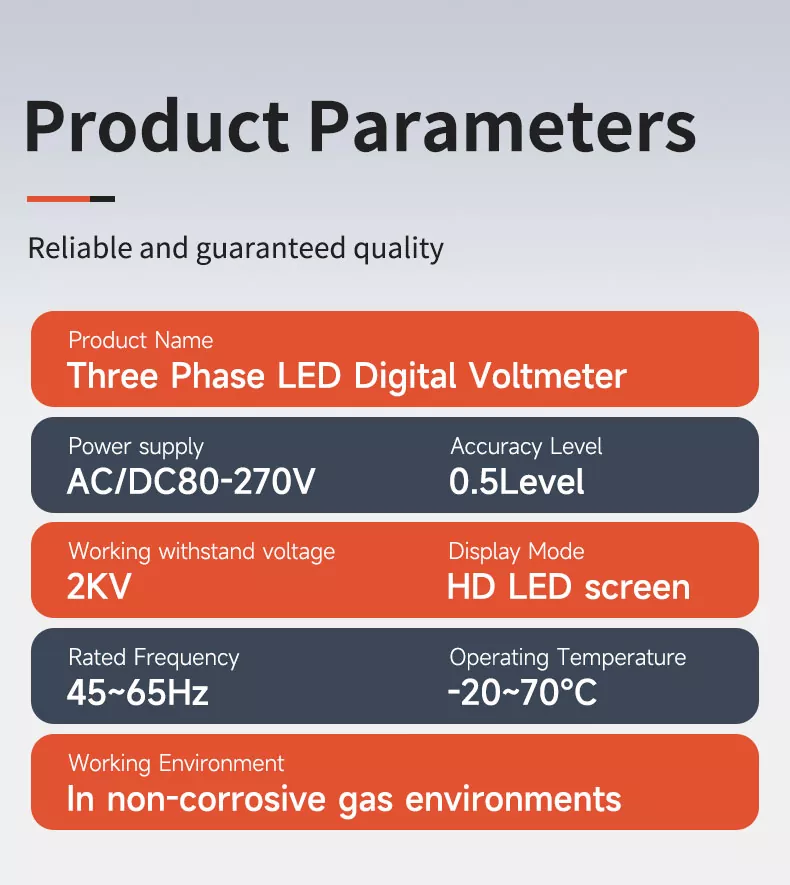

معلمات المنتج

الأسلاك والتخطيط الطرفي

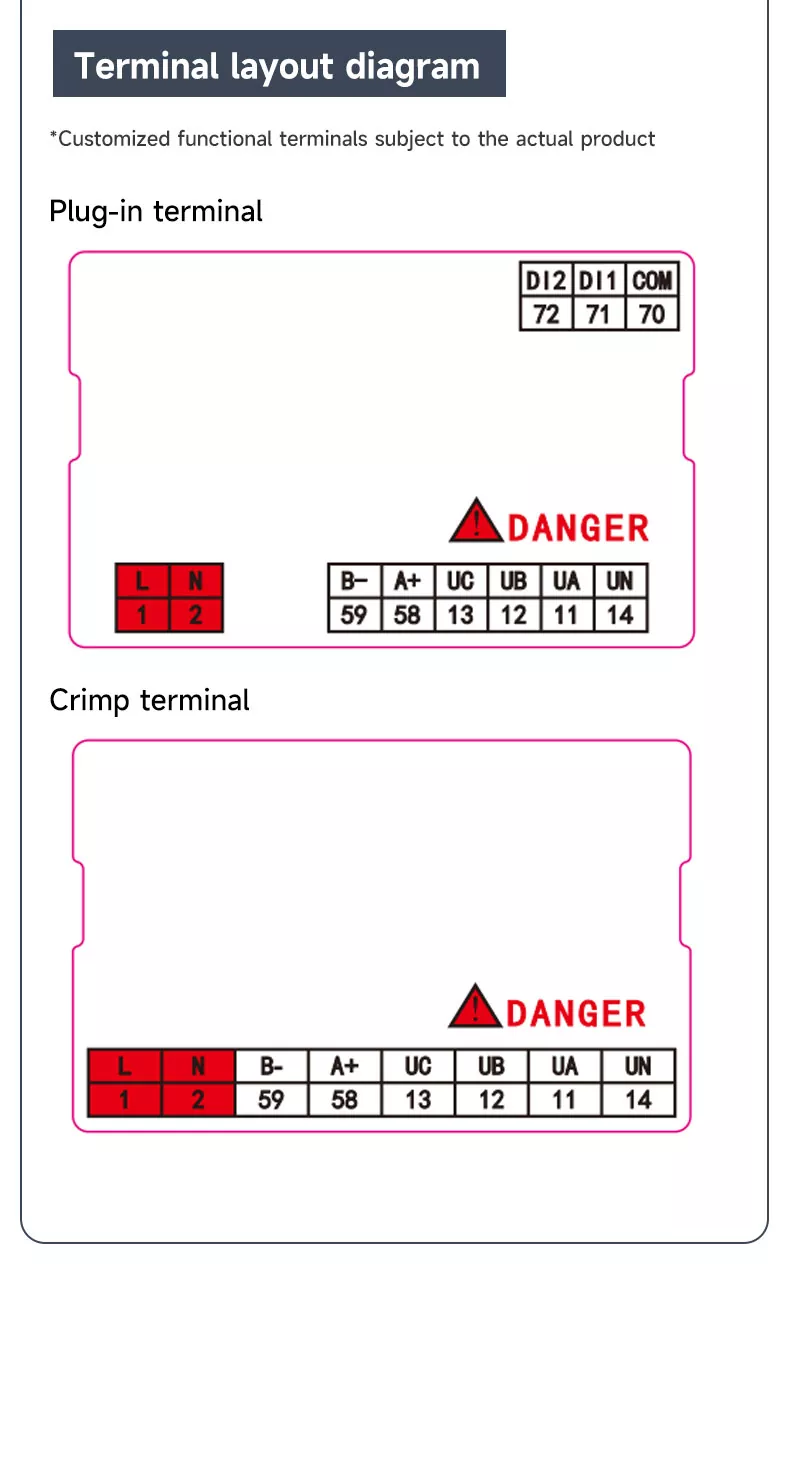

مخطط تخطيط المحطة الطرفية

• وصلة طرفية: تشتمل على مصدر طاقة إضافي (L/N)، واتصال (A+/B)، وطرفية إدخال الجهد (UA/UB/UC/UN).

• محطة تجعيد: تخطيط مبسط لقياس الجهد الأساسي وإمدادات الطاقة، ومناسبة للتطبيقات القياسية.

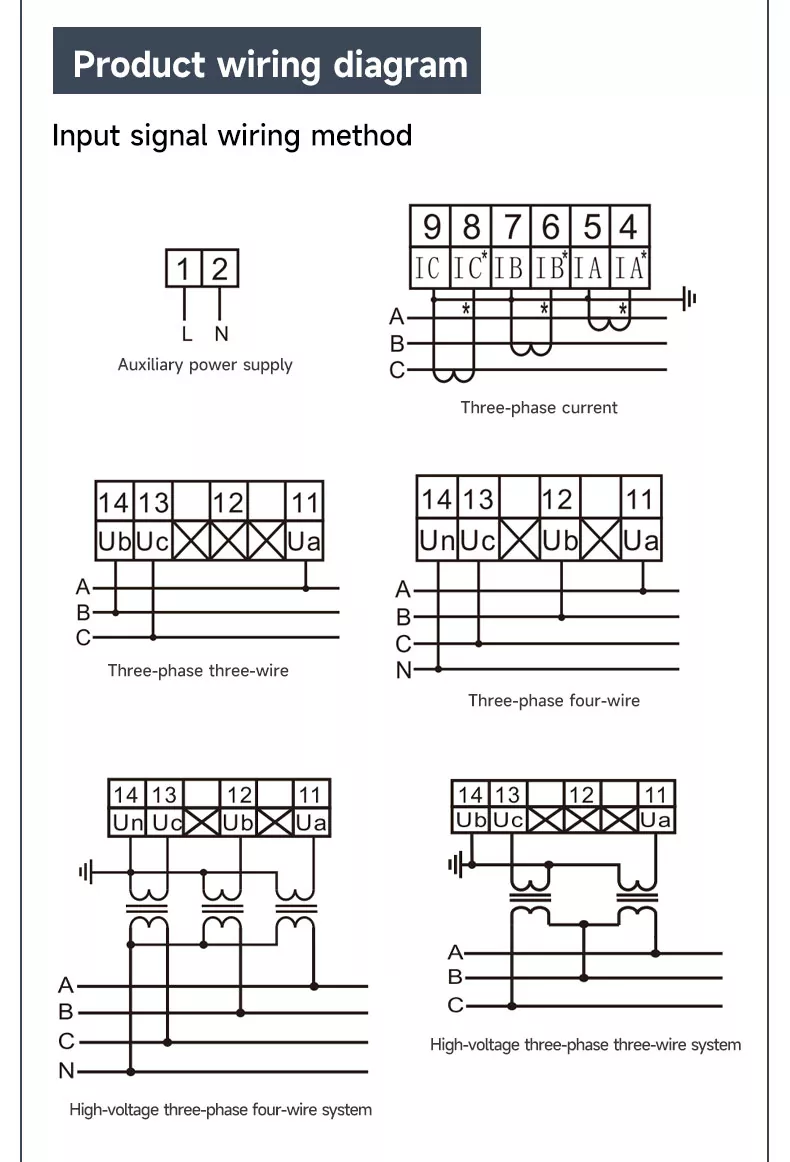

مخطط الأسلاك المنتج

يدعم أوضاع الأسلاك المتعددة:

• نظام ثلاثي الطور ثلاثي الأسلاك (مع/بدون محول جهد)

• نظام ثلاثي الطور رباعي الأسلاك (مع/بدون محول جهد)

• نظام الجهد العالي ثلاثي الطور وثلاثة أسلاك/أربعة أسلاك (مع محول الجهد)

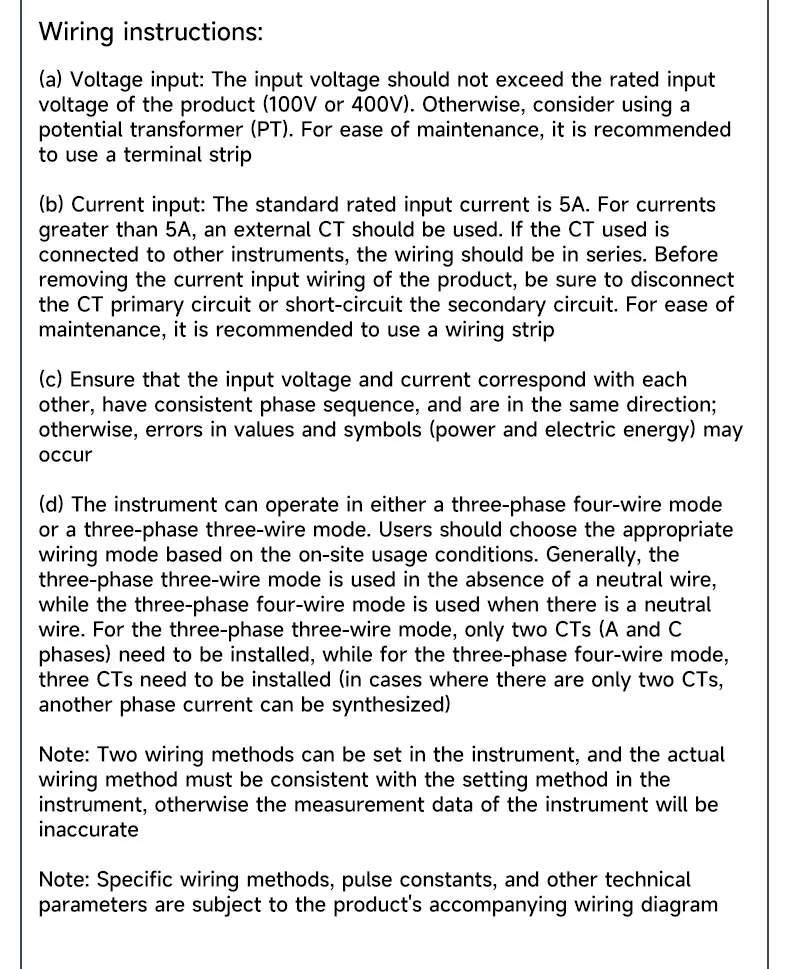

تعليمات الأسلاك

جهد الإدخال: يجب ألا يتجاوز جهد الإدخال جهد الإدخال المقدر للمنتج (100 فولت أو 400 فولت). بخلاف ذلك، فكر في استخدام محول محتمل (PT). لسهولة الصيانة، يوصى باستخدام شريط طرفي.

الإدخال الحالي: تيار الإدخال القياسي هو 5A. بالنسبة للتيارات الأكبر من 5A، يجب استخدام CT خارجي. إذا كان جهاز التصوير المقطعي المستخدم متصلاً بأدوات أخرى، فيجب أن تكون الأسلاك متسلسلة. قبل إزالة أسلاك الإدخال الحالية للمنتج، تأكد من فصل دائرة CT الأساسية أو دائرة قصر الدائرة الثانوية.

تسلسل الطور: التأكد من أن جهد الإدخال والتيار يتوافقان مع بعضهما البعض، وأن لهما تسلسل طور ثابت، وأنهما في نفس الاتجاه؛ وإلا فقد تحدث أخطاء في القيم والرموز.

وضع الأسلاك: يمكن للجهاز أن يعمل إما في وضع الأسلاك ثلاثي الطور أو وضع الأسلاك ثلاثي الطور. يجب على المستخدمين اختيار وضع الأسلاك المناسب بناءً على ظروف الاستخدام في الموقع.

شهادة رسمية

لقد اجتاز منتجنا الفولتميتر الرقمي LED ذو الثلاث مراحل الاختبارات المعملية الاحترافية والشهادات، بما يتماشى مع معايير الصناعة الوطنية والدولية. تطبق عملية الإنتاج بأكملها رقابة صارمة على الجودة، بما في ذلك معايرة الدقة واختبار الجهد الكهربي واختبار التقادم والروابط الأخرى، مما يضمن الدقة والسلامة والاستقرار لكل منتج. توفر الشهادة الموثوقة ضمانًا قويًا للمشتريات بالجملة للعملاء العالميين والتعاون طويل الأمد.

تستخدم على نطاق واسع

يتم استخدام الفولتميتر الرقمي LED ذو الثلاث مراحل على نطاق واسع في:

• المحطة الفرعية: مراقبة الطاقة وقياس الجهد

• معدات التشغيل الآلي: التحكم في العمليات الصناعية ومراقبة الجهد

• تدفق الإنتاج: رصد استهلاك الطاقة في المصنع وإحصائياته

• خزانة التوزيع: قياس الجهد الكهربي لنظام توزيع الطاقة وحمايته

• المباني السكنية: قياس الطاقة الذكية وإدارة الطاقة المنزلية

• متجر متعدد الأقسام: إحصاءات وتحليل استهلاك الطاقة في المباني التجارية

التعليمات

1. ما هي الوظيفة الرئيسية لهذا المنتج؟

يتم استخدامه بشكل رئيسي لقياس ومراقبة الجهد ثلاثي الطور في أنظمة طاقة التيار المتردد، مع وظائف القياس القابلة للبرمجة، وشاشة LED، والاتصالات الرقمية.

2. ما هو مستوى الدقة؟

إنها تعتمد دقة عالية بمستوى 0.5، والتي تلبي معايير القياس الصناعية، مما يضمن الحصول على بيانات الجهد الكهربي بدقة.

3. ما هي الأحجام المتوفرة؟

نحن نقدم ثلاثة أحجام شائعة: 72 مم × 72 مم، 80 مم × 80 مم، و96 مم × 96 مم، لتلبية احتياجات التركيب المختلفة.

4. ما هي طريقة التثبيت؟

إنها تعتمد تركيبًا سريعًا على اللوحة، وهو بسيط وثابت، ومناسب لخزائن التوزيع المختلفة والمعدات الكهربائية.

5. هل يدعم الاتصالات الرقمية؟

نعم، إنها تدعم وظائف الاتصال الرقمي، والتي يمكنها تحقيق تحميل البيانات والمراقبة عن بعد، وهي مناسبة لأنظمة إدارة الطاقة الذكية.

6. ما هو نطاق درجة حرارة التشغيل؟

تتراوح درجة حرارة التشغيل القياسية بين 20 و70 درجة مئوية، ويمكن للنماذج المحسنة تحمل ما يصل إلى 75 درجة مئوية، وهي مناسبة لمختلف البيئات الصناعية.

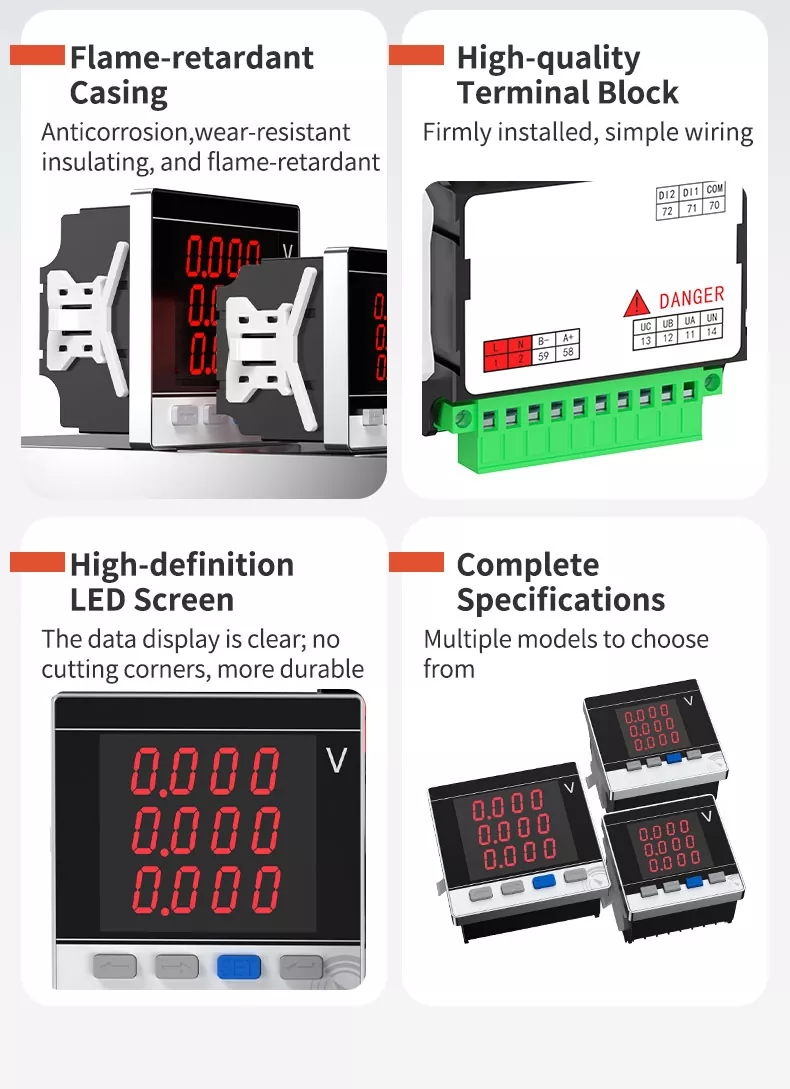

أربع نقاط بيع أساسية

• الغلاف المقاوم للهب: مضاد للتآكل، ومقاوم للتآكل، وعازل، ومثبط للهب، مما يضمن الاستخدام الآمن على المدى الطويل.

• كتلة طرفية عالية الجودة: تم تركيبها بإحكام، وأسلاك بسيطة، مع اتصال وثيق ومقاومة أعلى للتآكل.

• شاشة LED عالية الوضوح: عرض بيانات واضح، بدون زوايا مقطوعة، أكثر متانة وسهلة القراءة.

• المواصفات الكاملة: نماذج متعددة (72/80/96 مم) للاختيار من بينها، وهي مناسبة لسيناريوهات التثبيت المختلفة.

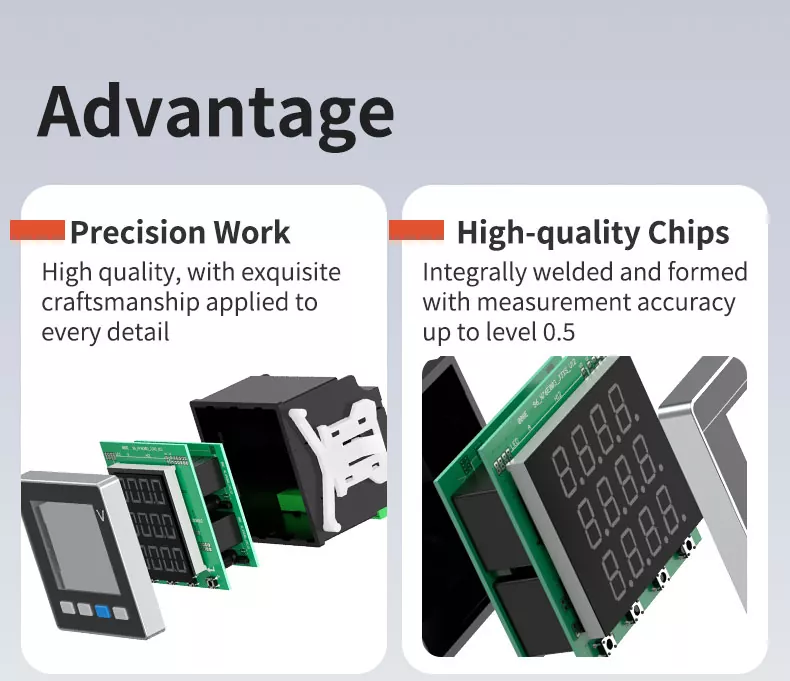

ملخص المزايا

• عمل دقيق: جودة عالية، مع براعة رائعة في تنفيذ كل التفاصيل.

• رقائق عالية الجودة: ملحومة بشكل متكامل ومشكَّلة بدقة قياس تصل إلى مستوى 0.5.
