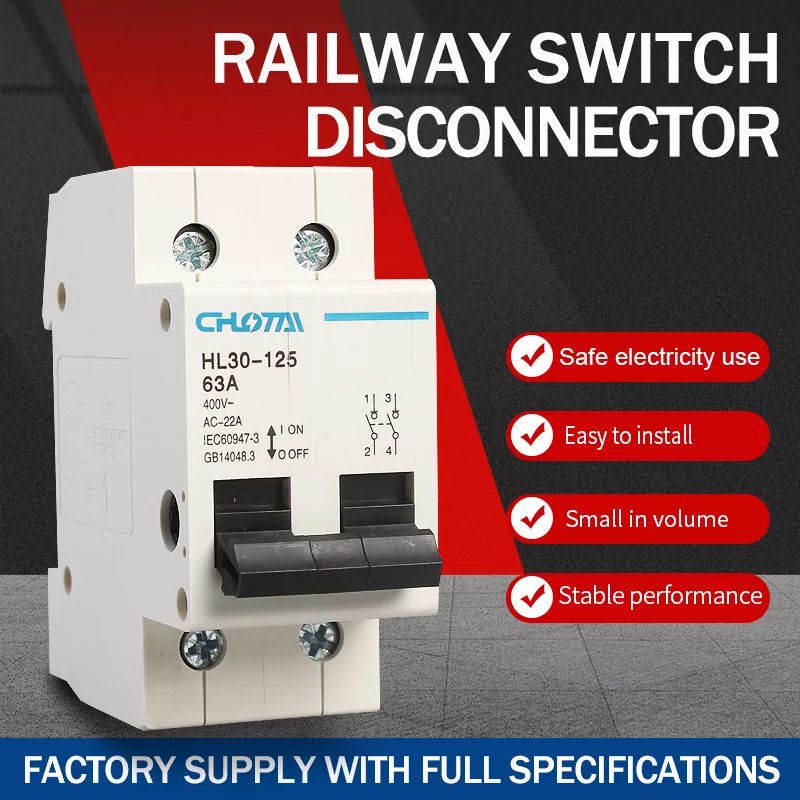

2P القطب DIN مفتاح فصل السكك الحديدية

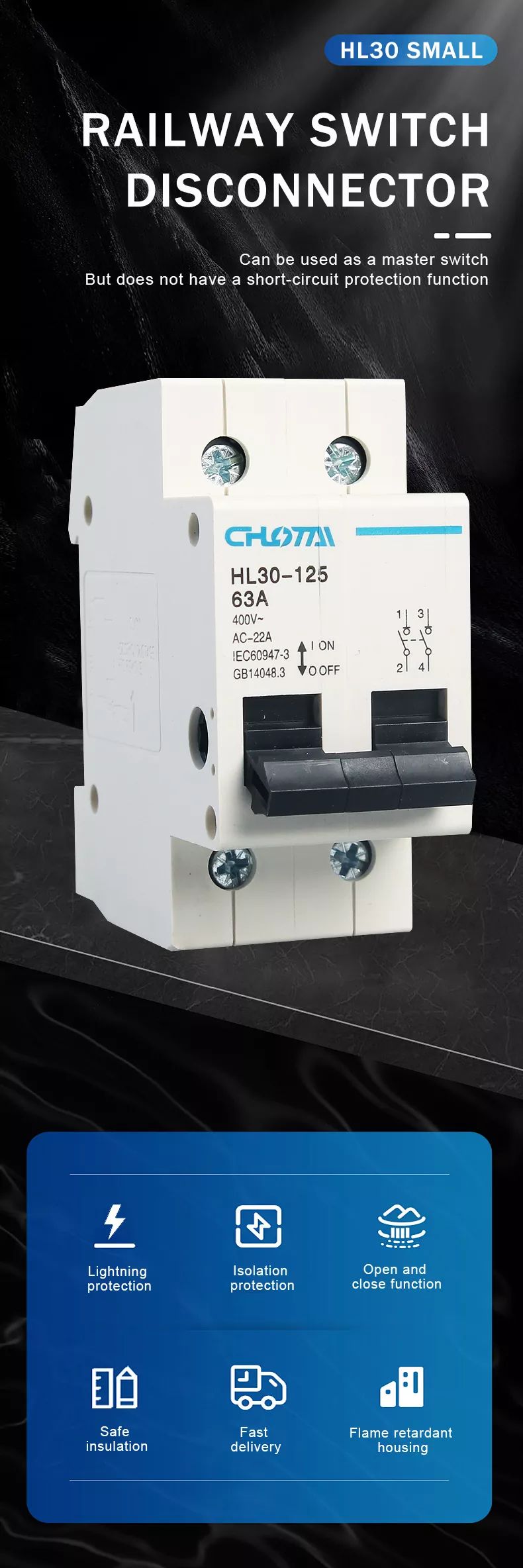

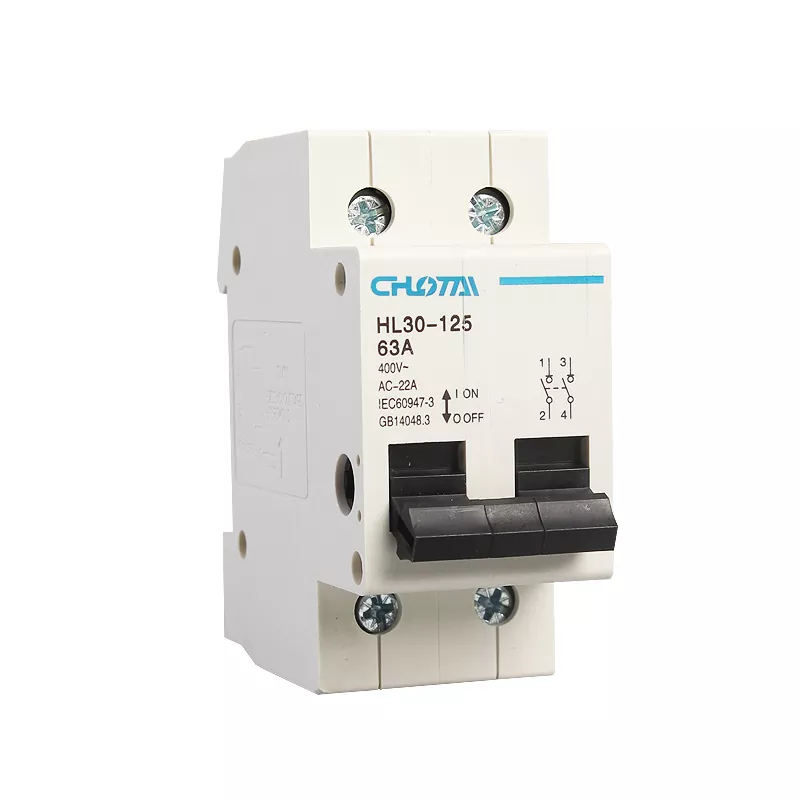

إن جهاز فصل مفتاح السكك الحديدية 2P Pole DIN الخاص بنا هو جهاز عزل دائرة عالي الأداء مصمم لجهد 230 فولت/400 فولت تيار متردد أنظمة الطاقة 50 هرتز. إنه يعمل كمفتاح رئيسي في مجموعة الأجهزة الكهربائية الطرفية، مما يوفر موثوقية حماية العزل لدوائر التوزيع والتحكم والتحكم في المحركات وأجهزة الطاقة الصغيرة والإضاءة أنظمة. اعتماد الهندسة الدقيقة والمواد المقاومة للهب، فإنه يضمن الأداء المستقر والخدمة الطويلة الحياة. لا يحتوي جهاز الفصل على وظيفة حماية الدائرة القصيرة، مع التركيز على عزل الدائرة الآمن والدليل تشغيل/إيقاف التحكم. يتم استخدامه على نطاق واسع في سيناريوهات توزيع الطاقة السكنية والتجارية والصناعية، مما يوفر عزل الدائرة والتحكم بها بشكل موثوق.

ترقية جديدة للجودة وأكثر متانة

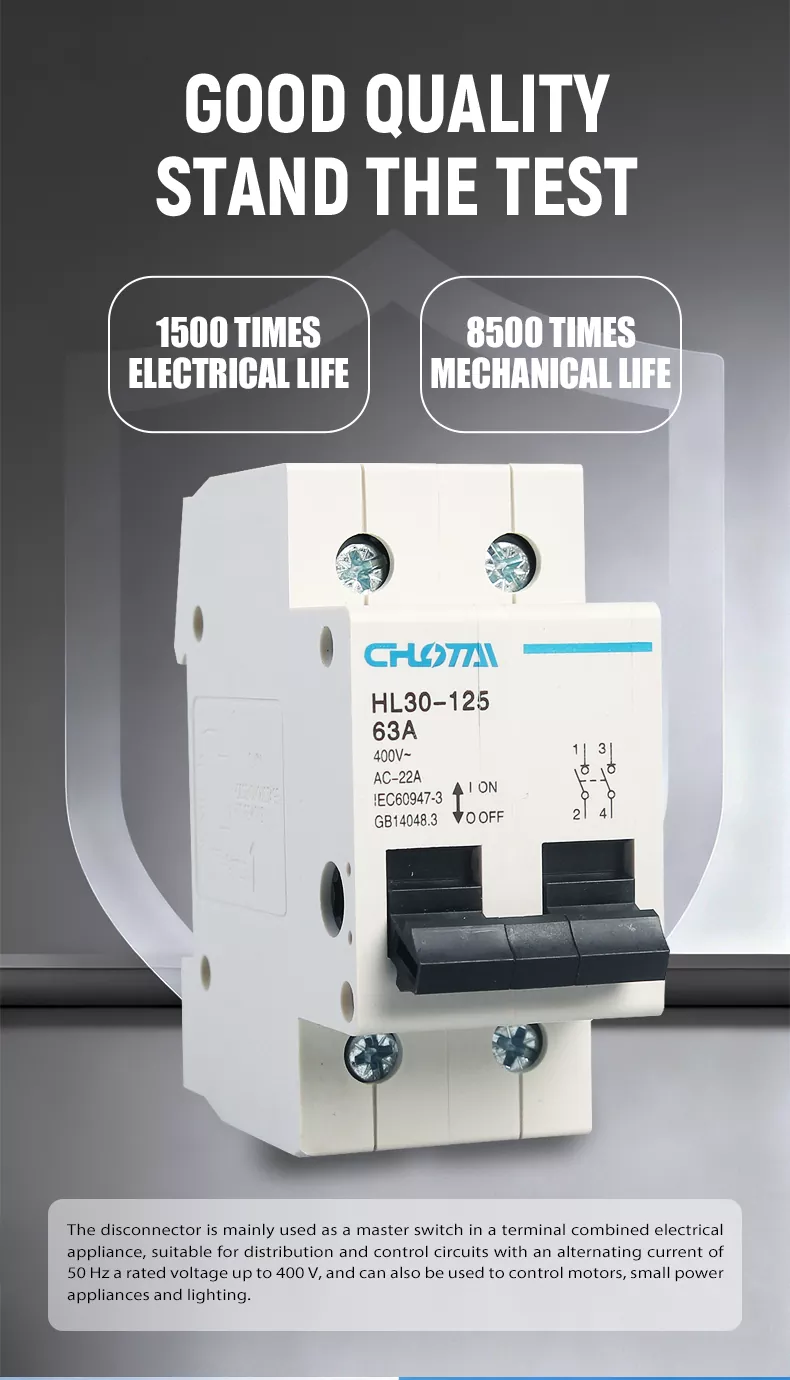

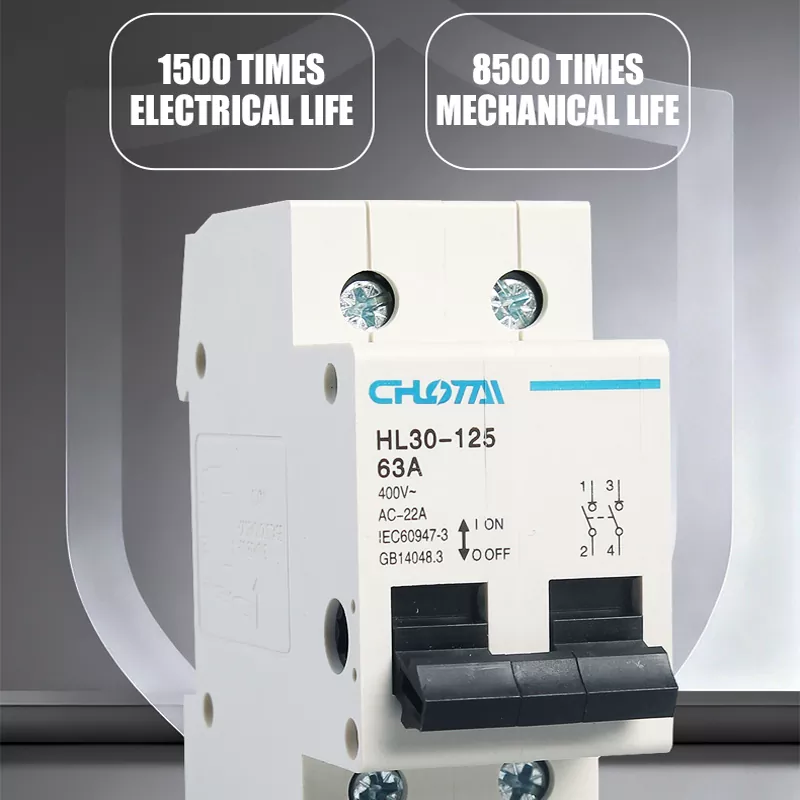

لقد خضع جهاز الفصل HL30-125 2P الخاص بنا لترقية الجودة الكاملة. تم تصميم كل منها بدقة من الداخل إلى الخارج يتم فحص المكون بدقة بدءًا من اختيار المواد وحتى التجميع النهائي. نحن نستخدم اتصالات النحاس عالية الجودة والتصميم الهيكلي المتقدم لضمان عزل الدائرة الموثوق به والأداء المستقر. القشرة مصنوعة من مادة مثبطة للهب من البولي كربونات عالية القوة بالحرارة، وهي مقاومة للحرارة، ومقاومة للصدمات، و إطفاء ذاتي. يخضع كل منتج لاختبارات الحياة الكهربائية الصارمة (1500 دورة) واختبار الحياة الميكانيكية (8500 دورة) قبل مغادرة المصنع. يمكن أن تعمل بثبات لفترة طويلة في بيئات درجات الحرارة القصوى، مع أداء أمان أقوى وعمر خدمة أطول.

مقبض مريح من النوع D لتشغيل مريح

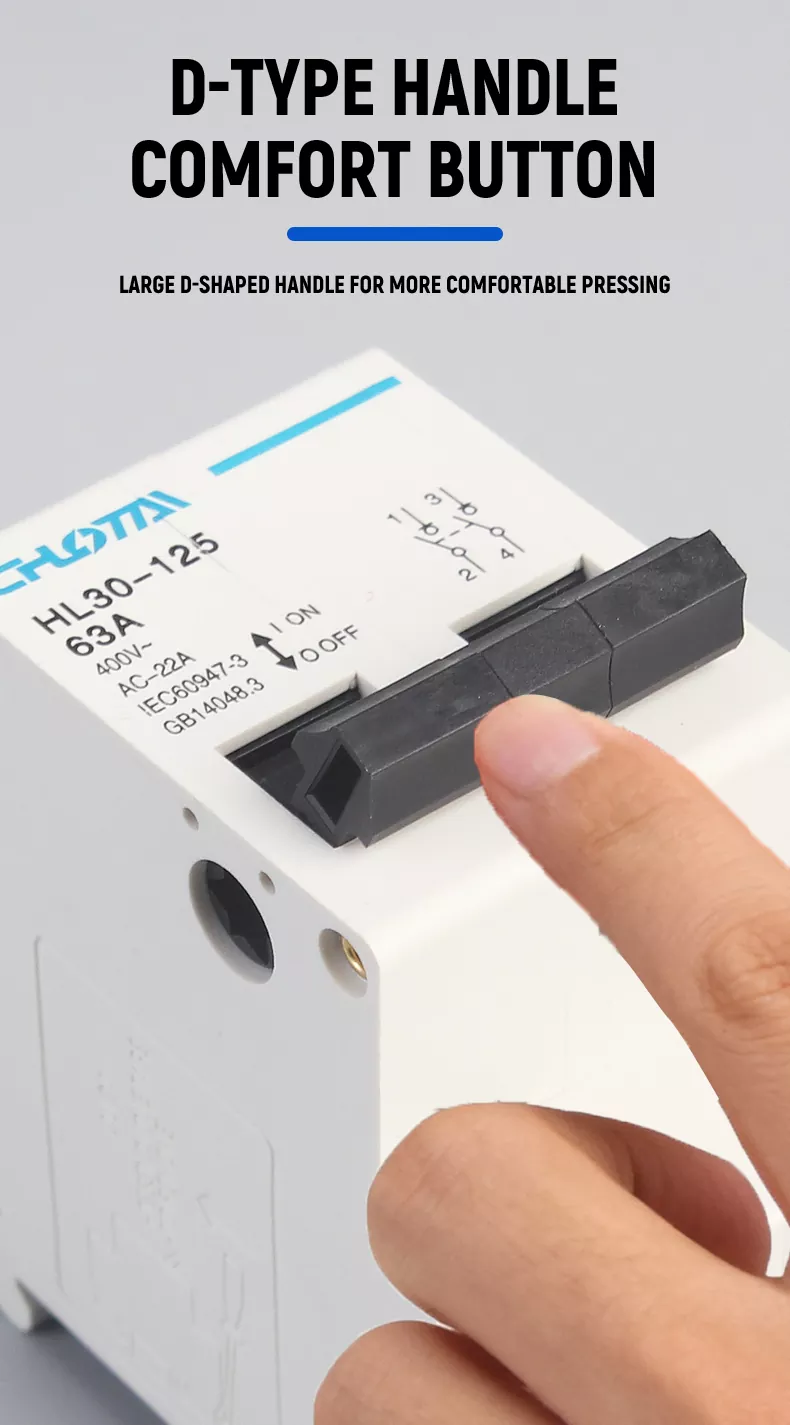

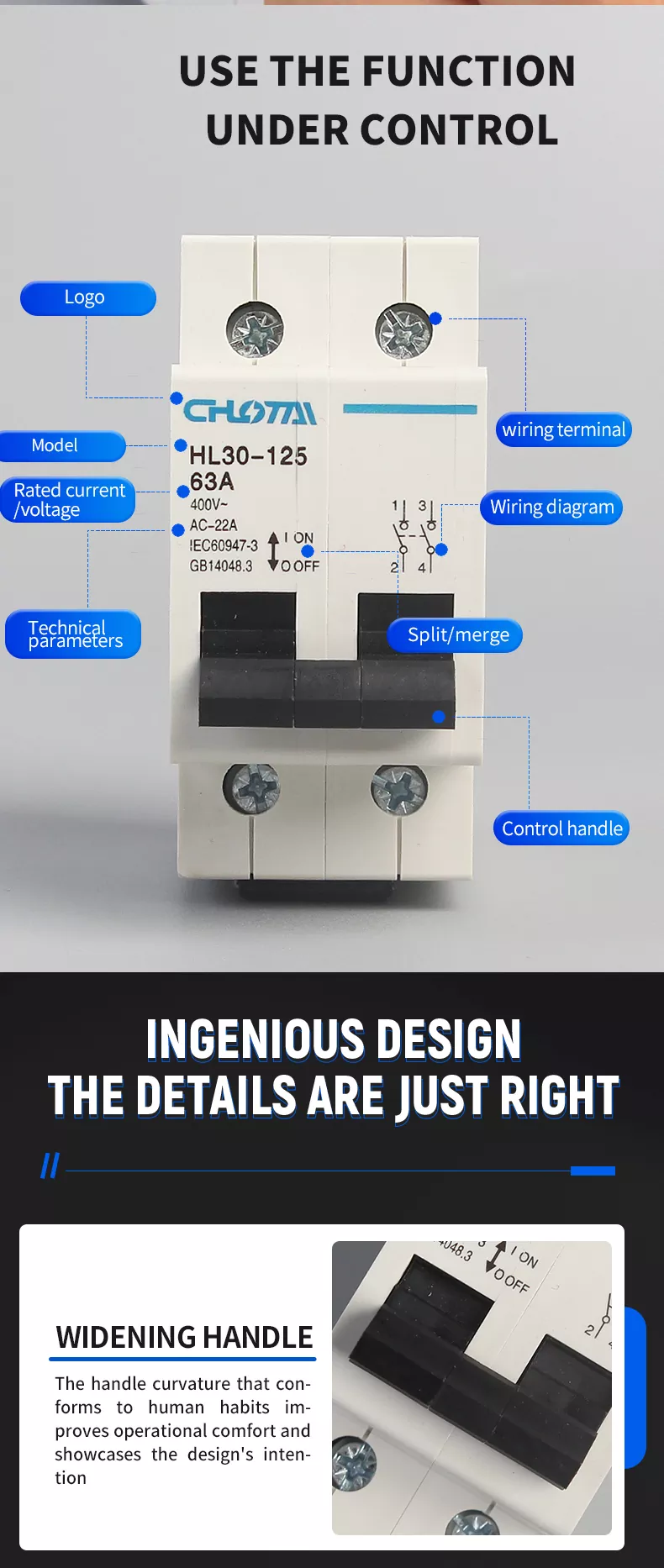

تم تجهيز جهاز الفصل الخاص بنا بمقبض تشغيل كبير وموسع على شكل D. التصميم المنحني يناسب التشغيل البشري العادات، مما يوفر قبضة مريحة وعملية تبديل سلسة، حتى مع ارتداء القفازات. إنه يقلل بشكل فعال التعب التشغيلي أثناء التبديل المتكرر، مما يجعل التحكم اليومي في الدائرة أسهل وأكثر ملاءمة.

مقاومة درجات الحرارة القصوى والقدرة على التكيف العالية

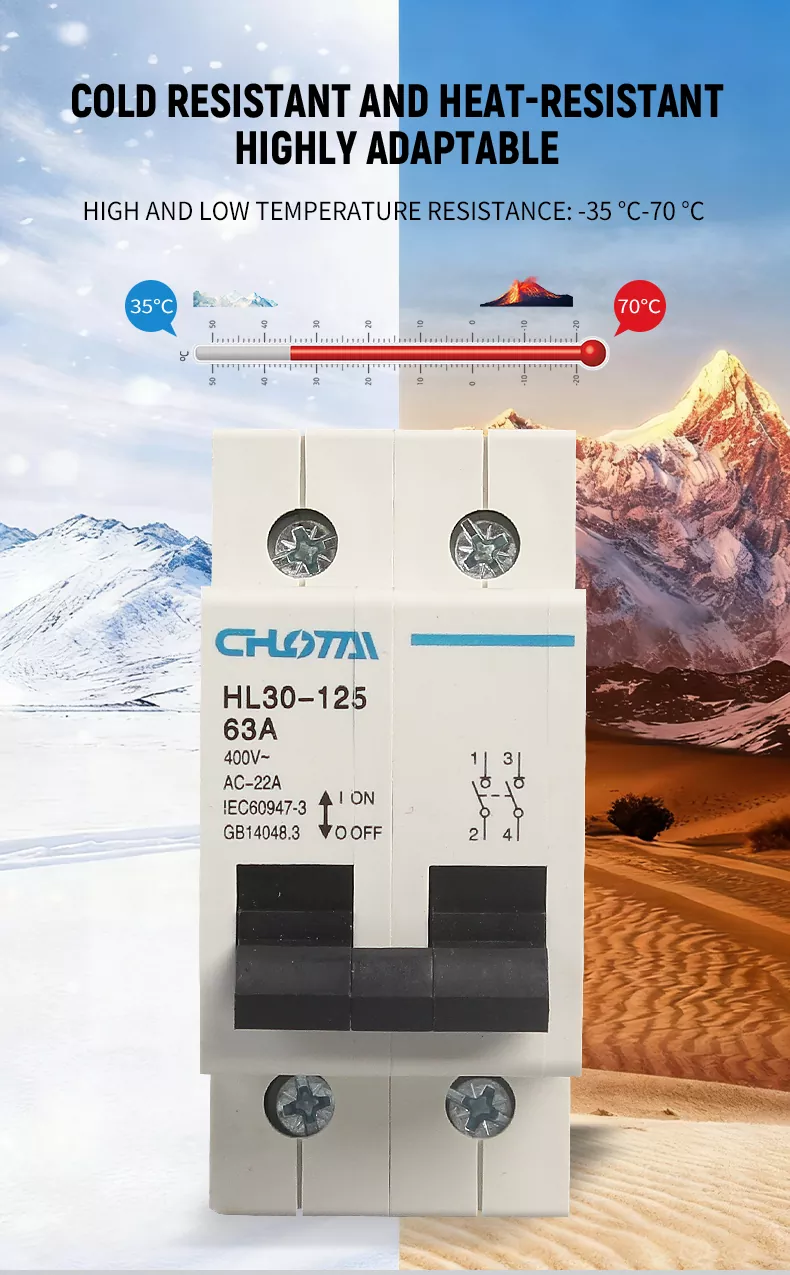

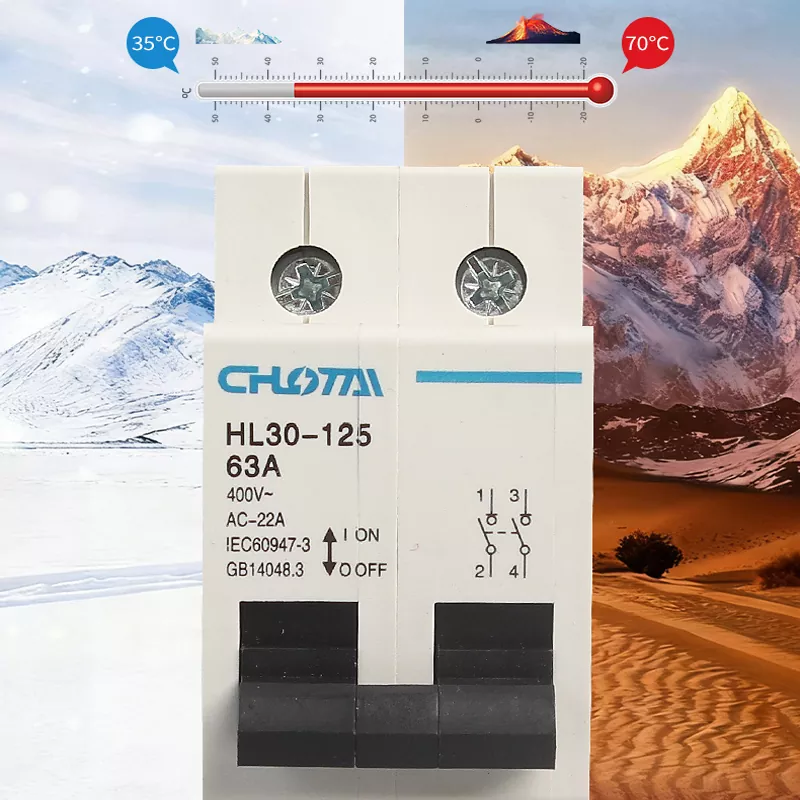

تم تصميم جهاز الفصل HL30-125 ليتحمل البيئات القاسية، ويعمل بشكل موثوق في نطاق واسع من درجات الحرارة-35 درجة مئوية إلى 70 درجة مئوية. إنها مناسبة للمناطق الجبلية الباردة، والمناخات الصحراوية الحارة، وغيرها من البيئات القاسية، مما يضمن حماية عزل الدائرة دون انقطاع على مدار العام دون تدهور الأداء.

منتجاتنا مقابل. منتجات أخرى

الميزة الأساسية

1. حماية العزل الآمنة: عزل الدائرة بشكل موثوق، يمنع بشكل فعال مخاطر التسرب وكوارث البرق.

2. مادة مقاومة للهب: غلاف حراري عالي الجودة من البولي كربونات، مقاوم للحرارة، مقاوم للصدمات، وإطفاء ذاتي.

3. عمر خدمة طويل: 1500 دورة حياة كهربائية و8500 دورة حياة ميكانيكية، متينة وموثوقة.

4. تركيب سهل: تركيب قضيب DIN قياسي مقاس 35 مم، تركيب سريع، متوافق مع جميع صناديق التوزيع.

5. تصميم سهل الاستخدام: مقبض مريح من النوع D، مخطط أسلاك واضح، سهولة التشغيل والصيانة.

6. قابلية تطبيق واسعة: -35 درجة مئوية ~ 70 درجة مئوية درجة حرارة التشغيل، مناسبة لمختلف السيناريوهات السكنية والتجارية والصناعية.

أربع نقاط بيع أساسية

• عزل آمن: عزل الدائرة بشكل موثوق، وحماية المعدات الكهربائية والسلامة الشخصية بشكل فعال أثناء الصيانة.

• مادة فاخرة: غلاف PC مقاوم للهب، ومقاوم لدرجات الحرارة العالية، ومضاد للشيخوخة، وعمر خدمة طويل.

• تصميم سهل الاستخدام: مقبض مريح من النوع D، ومحطات واجهة كبيرة، وسهولة التشغيل والأسلاك.

• قابلية تطبيق واسعة: مناسب لأنظمة التيار المتردد 230 فولت/400 فولت، ويستخدم كمفتاح رئيسي في مجموعة التروس الطرفية، ودوائر التوزيع، وما إلى ذلك.

الهيكل متين ومقاوم للصدمات

الغلاف مصنوع من مادة البولي كربونات عالية القوة المقاومة للهب بالحرارة، مع سطح أملس وخالي من الاختباء. بعد المعالجة الدقيقة، يقدم مظهرًا جميلاً وأنيقًا. لديها مقاومة ممتازة للصدمات و مقاومة الضغط، يمكن أن تقاوم الاصطدام اليومي والاهتزاز الميكانيكي، ولن تتشوه أو تتلف. ال المواد مضادة للتآكل ومضادة للشيخوخة، ومناسبة للاستخدام المستقر على المدى الطويل في مختلف البيئات المعقدة، مع نطاق درجة حرارة التشغيل يصل إلى 70 درجة مئوية.

مادة البولي كربونات المقاومة للهب

يعتمد الغلاف على البلاستيك الهندسي عالي الأداء المقاوم للهب مع مثبطات اللهب والعزل الممتاز خصائص. يمكن أن يمنع الاحتراق بشكل فعال ويمنع الحرائق الناجمة عن درجات الحرارة المرتفعة الناتجة عن الأعطال، وبالتالي ضمان السلامة العامة لنظام الطاقة بشكل أفضل. كما أن المادة مقاومة للحرارة، ومقاومة للصدمات، والإطفاء الذاتي، مع عمر خدمة طويل.

كتلة طرفية عالية الجودة

باستخدام أطراف أسلاك لوحة الضغط عالية الجودة، فهي لا تضمن التوصيل القوي فحسب، بل تقلل أيضًا من الخسائر. منطقة الاتصال الكبيرة تمنع بشكل فعال كسر الأسلاك وتسربها، مع مقاومة قوية للحمل الزائد ومستقرة الأداء. الأسلاك بسيطة، مما يسمح بالتركيب السهل والسريع، مما يضمن التشغيل الآمن والموثوق الفاصل.

يمكن استخدامه مع DIN RAIL

ويمكن تثبيته باستخدام حاجز التوجيه القياسي العالمي DIN35mm، مما يفتح المزيد من سيناريوهات الاستخدام. السكك الحديدية DIN تصميم التركيب متوافق مع مختلف خزانات التوزيع والمعدات الكهربائية، مع سهولة التركيب والتركيب التفكيك، لا حاجة لأدوات معقدة، ومناسبة للنشر السريع في سيناريوهات مختلفة.

سهل التركيب وتأمين الأسلاك

إن أداة الفصل مناسبة لسكة التوجيه القياسية DIN35mm، مع سهولة التركيب والتفكيك. نموذج 2P هو مصممة للأنظمة أحادية الطور 220 فولت/400 فولت، لتوصيل سلك حي واحد وسلك محايد واحد (أو سلكين حيين). ال مخطط الأسلاك واضح وبديهي، مع أطراف علوية لمدخل مصدر الطاقة وأطراف سفلية لإمدادات الطاقة منفذ، والذي يمكن أن يتجنب بشكل فعال الأسلاك الخاطئة. الأطراف النحاسية عالية الجودة ثابتة وموثوقة، وليس من السهل فضفاضة تحت الاهتزاز على المدى الطويل، مما يضمن التشغيل الآمن والمستقر.

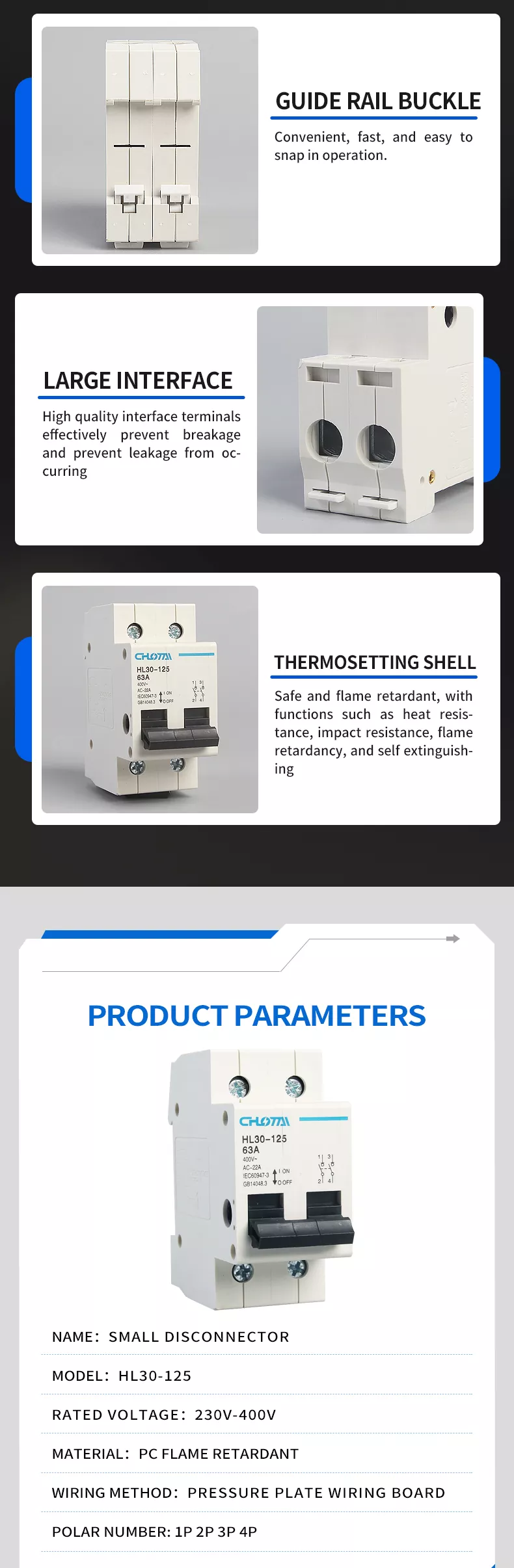

معلمات المنتج

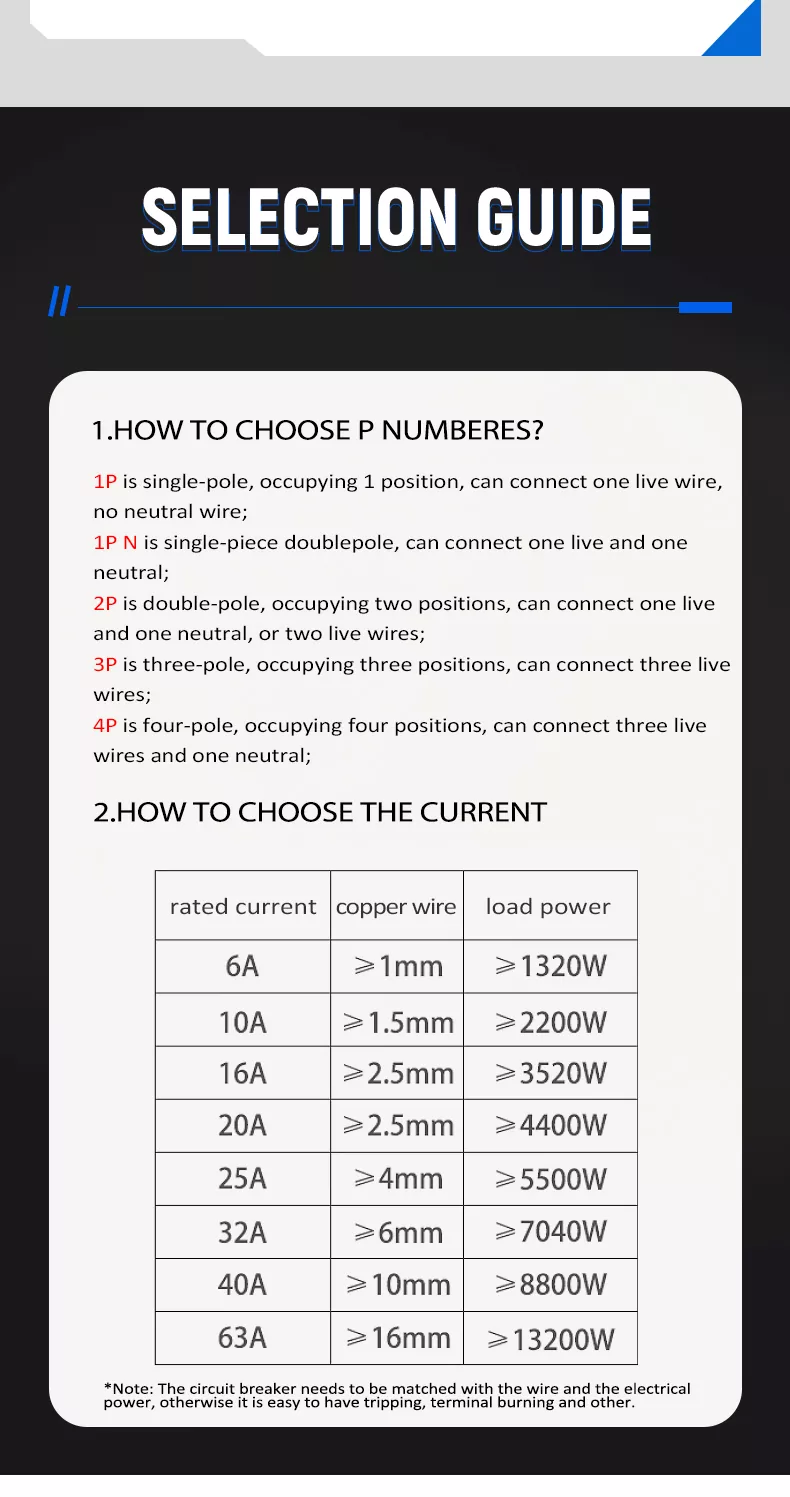

دليل الاختيار

كيفية اختيار أرقام P؟

◦ 1P: أحادي القطب، يشغل موضعًا واحدًا، يمكنه توصيل سلك حي واحد، بدون سلك محايد.

◦ 1P N: قطب مزدوج من قطعة واحدة، يمكنه توصيل أحدهما حي والآخر محايد.

◦ 2P: يمكن للقطب المزدوج، الذي يشغل موقعين، توصيل سلك حي وآخر محايد أو سلكين حيين (هذا المنتج).

◦ 3P: ثلاثي الأقطاب، يشغل ثلاثة أوضاع، يمكنه توصيل ثلاثة أسلاك حية.

◦ 4P: رباعي الأقطاب، يشغل أربعة مواضع، ويمكنه توصيل ثلاثة أسلاك حية وواحد محايد.

كيفية اختيار التيار

ملحوظة: يجب أن يكون فاصل الفصل مطابقًا للسلك والطاقة الكهربائية، وإلا فمن السهل الحصول عليه التعثر والحرق الطرفي وقضايا أخرى.

مخطط الأسلاك

قم بتوصيل أطراف الإدخال (أعلى) بمصدر الطاقة (مباشر: أحمر، محايد: أزرق).

قم بتوصيل أطراف الإخراج (أسفل) بالحمل (مباشر: أحمر، محايد: أزرق).

تأكد من أن الأسلاك ثابتة وموثوقة، وأن الأسلاك الحية/المحايدة متصلة بشكل صحيح.

قم بتثبيت أداة الفصل على سكة DIN القياسية مقاس 35 مم في صندوق التوزيع.

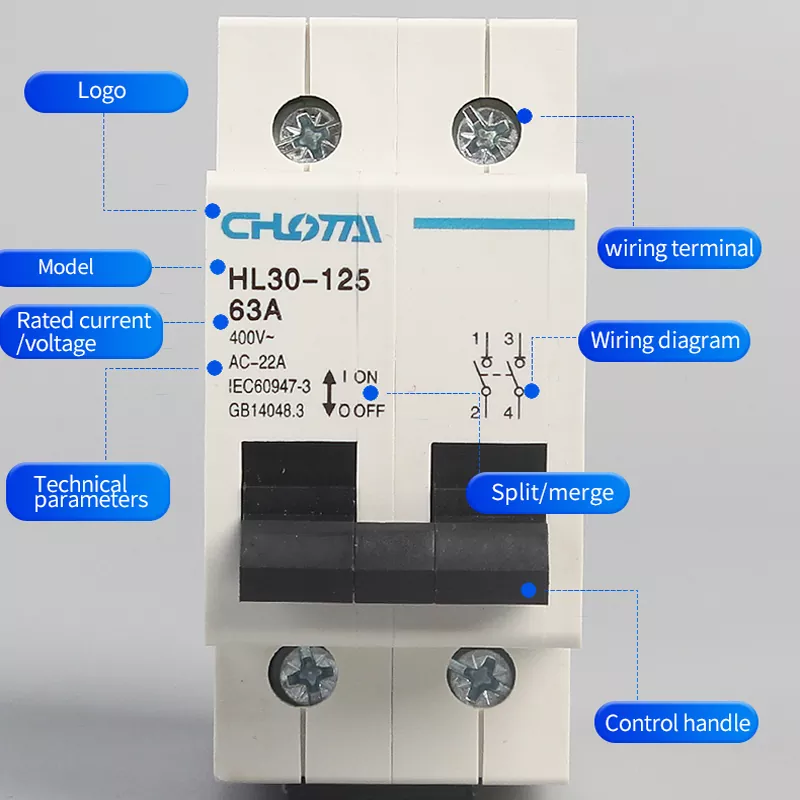

علامات طرفية واضحة وأسلاك موحدة تجعل التثبيت أكثر أمانًا وكفاءة.

تستخدم على نطاق واسع

يتم استخدام أداة فصل مفتاح السكك الحديدية 2P Pole DIN على نطاق واسع في:

• معدات الجمع الطرفية: كمفتاح رئيسي للأجهزة الكهربائية المركبة الطرفية.

• دوائر التوزيع والتحكم: المفتاح الرئيسي لصندوق التوزيع وعزل الدائرة والتحكم فيها.

• التحكم في المحرك: التحكم اليدوي في التشغيل/الإيقاف لمحركات الطاقة الصغيرة.

• أنظمة الإضاءة: المفتاح الرئيسي لدائرة الإضاءة، حماية العزل.

• مبنى سكني: المفتاح الرئيسي لصندوق التوزيع المنزلي، عزل الدائرة أثناء الصيانة.

• مبنى تجاري: نظام توزيع الطاقة التجارية، دائرة التحكم والعزل.

التعليمات

1. ما هي الوظيفة الرئيسية لهذا المنتج؟

يتم استخدامه بشكل أساسي كمفتاح رئيسي في مجموعة الأجهزة الكهربائية الطرفية، مما يوفر دائرة موثوقة حماية العزل لدوائر التوزيع والتحكم والتحكم في المحركات وأجهزة الطاقة الصغيرة والإضاءة أنظمة. لا تحتوي على وظيفة حماية من قصر الدائرة، مع التركيز على عزل الدائرة الآمنة والتشغيل/الإيقاف اليدوي السيطرة.

2. ما هو التيار المقدر والجهد؟

هذا الطراز 2P لديه تيار مقدر 63 أمبير وجهد مقنن 230 فولت - 400 فولت تيار متردد، مناسب لأنظمة الطاقة 50 هرتز.

3. ما هو نطاق درجة حرارة التشغيل؟

يمكن للمنتج أن يعمل بثبات في نطاق درجة حرارة واسع يتراوح من -35 درجة مئوية إلى 70 درجة مئوية، وهو مناسب لمختلف البيئات القاسية.

4. ما هي طريقة التثبيت؟

وهو يدعم تركيب قضيب DIN القياسي مقاس 35 مم، مع أسلاك بسيطة وتثبيت سريع، متوافق مع الجميع صناديق التوزيع.

5. ما هي مدة خدمة جهاز الفصل هذا؟

تم اختباره لـ 1500 دورة حياة كهربائية و8500 دورة حياة ميكانيكية، مما يضمن عمر خدمة طويل تحت ظروف التشغيل العادية.

6. ما هي المعايير التي يتوافق معها هذا المنتج؟

يتوافق هذا المنتج مع المعيار الدولي IEC60947-3 والمعيار الوطني GB14048.3، مما يضمن جودة المنتج. والسلامة.
